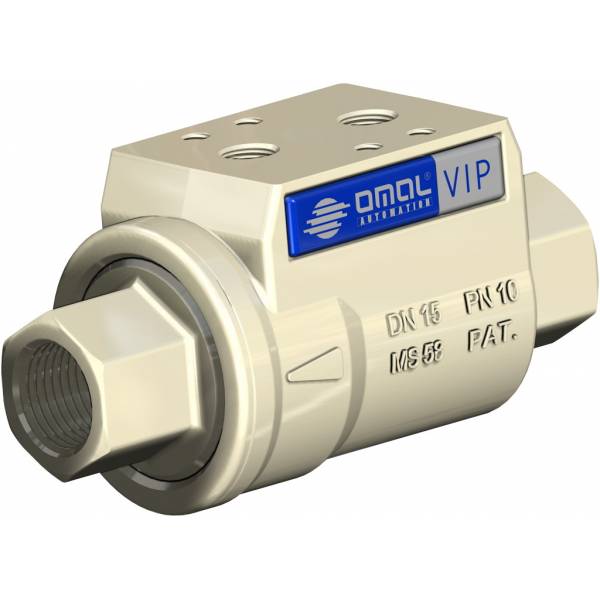

VIP - Vannes d’arrêt pneumatique

Macro Vannes pneumatiques

Catégorie VIP - Vannes d’arrêt pneumatique

CONFIGURER Actionnement

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE VIP - VANNES D’ARRÊT PNEUMATIQUE

VIP - Vannes d’arrêt pneumatique - avantages -

1. Diamètre de passage intérieur égal au diamètre de passage du tuyau
Passage intégral du fluide

2. Actionneur et vanne intégrés dans un seul et même produit
Encombrement réduit (-60 %) et coûts réduits par rapport à une vanne actionnée

3. Piston avec nickelage chimique (20-25 microns)
Protection accrue contre les agents corrosifs Usure moindre des garnitures grâce à l'augmentation de la dureté de surface (400 -550 HV)

4. Garnitures à lèvres
Usure moindre de la garniture par rapport à un joint torique

Différentes garnitures d'étanchéité
Compatibilité maximum avec différents types de fluides en fonction de la garniture installée (EPDM, NBR, FKM)

Absence de pièces mobiles externes
Réduction du risque d’accident
Facilité de montage dans chaque position

Longue durée de vie garantie
10 fois plus longue que la vanne à boisseau avec des coûts de maintenance réduits

Processus de fabrication entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage

Consommation d'air réduite
Économie d'air de 80 % comparée à une vanne actionnée avec actionneur à simple effet entraînant une charge de travail réduite du compresseur ou la possibilité d'utiliser un compresseur de dimensions réduites

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

CARACTÉRISTIQUES GÉNÉRALES:
Disponible dans les versions à double effet "DA" et à simple effet "SR" (normalement ouvertes et normalement fermées) avec des mesures allant de 3/8 "à 2".
Flux unidirectionnel.
Raccords filetés GAZ EN 10226-1 Rp (selon ISO 7/1) - DIN 2999 (filetages NPT sur demande) avec raccords du fluide de commande selon le plan de pose NAMUR.
L'optimisation de la dynamique interne des fluides a permis la création d'une conduite avec des pertes de charge minimales: voir diagramme des débits.
Peut s’utiliser dans n'importe quelle position de montage (horizontale, verticale, oblique).
Disponible avec des garnitures NBR, FKM, EPDM:
- NBR: compatible avec l'air, le gaz, les huiles, l'eau, etc.
- FKM: excellente compatibilité avec la plupart des fluides. Déconseillé pour la vapeur.
- EPDM: excellente compatibilité avec eau chaude et vapeur. Non compatible avec les produits minéraux (huiles, graisses, etc.)
Pour les gaz, les fluides explosifs et de plus amples informations sur la compatibilité des matériaux, veuillez consulter notre bureau technique.
Possibilité de signaler l'ouverture ou la fermeture de la vanne par l'application de fins de course inductifs avec contact magnétique externes (disponibles sur demande). À préciser lors de la commande pour l'achat de la version VIP avec aimant interne.
Conforme à la directive européenne 2014/68/UE DESP.
Configuration ATEX 2014/34/UE à demander lors de la commande.

FLUIDE DE COMMANDE:
Air comprimé filtré pas nécessairement lubrifié; utiliser de l'air sec à des températures comprises entre -20°C et 0°C.
En cas de lubrification, utiliser une huile compatible avec les garnitures utilisées.
Pression de commande: 3 bar min.; 8 bar max. dans la version double effet - 4,2 bar min.; 8 bar max. dans les versions à simple effet.

FLUIDE VÉHICULÉ:
Pression: 10 bar max., voir diagramme
Température: de -20°C à +80°C (NBR); de -20°C à +150°C (FKM); de -20°C à +150°C (EPDM).
Étanchéité au vide: 97 % vide (environ 30 mbar absolus, -980 mbarg)

VIP - Vannes d’arrêt pneumatique - dimensions -

DIMENSIONS
DN diamètre nominal	10	15	20	25	32	40	50
mesure F GAZ.	3/8”	1/2”	3/4”	1”	1”1/4	1”1/2	2”
passage mm.	10	15	20	25	32	40	50
A mm.	54	60	70	76	92	102	115
øB mm.	46	51,7	63,5	69	86	96	109
C mm.	98	112	135	143	165	180	207
ch. D mm.	22	27	33	41	50	60	75
E mm.	31	34	39	42	49	54	60
air double effet dm³/cycle	0,024	0,035	0,063	0,080	0,150	0,219	0,310
air simple effet dm³/cycle	0,012	0,017	0,031	0,040	0,075	0,109	0,155
poids double effet "DA"	0,80	1	1,59	1,8	3,13	3,5	5,5
poids simple effet "SR"	0,85	1,05	1,69	1,88	3,41	3,7	5,8

VIP - Vannes d’arrêt pneumatique - matériaux -

MATÉRIAUX
Pos.	Désignation	Q.té	Matériel	Traitement
1	corps	1	laiton CW617N	nickelé
2	manchon	1	laiton CW617N	nickelé
3	siège d'étanchéité	1	laiton CW617N	nickelé
4**	garniture de siège	1	NBR/FKM/EPDM
5**	oint à lèvres	2	NBR/FKM/EPDM
6**	Joint torique tige	2	NBR/FKM/EPDM
7	piston	1	laiton CW617N	nickelé
8**	Joint torique piston	1	NBR/FKM/EPDM
9	étiquette technique	1	Polyester
10	étiquette OMAL	1	Polyester
11	bague de siège	1	laiton CW614N	nickelé
12**	Joint torique manchon	1	NBR/FKM/EPDM
13	ressort (uniquement pour SR)	1	Acier inoxydable

** Détails du kit des pièces de rechange

VIP - Vannes d’arrêt pneumatique - diagrammes et schémas de fonctionnement -

PRINCIPE DE FONCTIONNEMENT
La vanne d’arrêt pneumatique VIP (brevet exclusif OMAL) est, à tous les effets, une vanne automatique qui concentre dans un seul et même dispositif le mécanisme d’arrêt (entre la conduite C-D) et celui de commande (A-B).
Le principe de fonctionnement est basé sur le mouvement interne d'un piston sous l’effet de la pression du fluide de commande. Après avoir terminé sa course, le piston (la vanne VIP est une vanne tout-ou-rien), presse la garniture du siège d'étanchéité ou se détache de celle-ci, permettant ou empêchant le passage du liquide véhiculé.
Étant donné que l’étanchéité est appliquée sur le siège et que les pressions du fluide véhiculé se déchargent sur celui-ci, la pression nécessaire au mouvement du piston est indépendante de celle du fluide véhiculé. Cela nous a permis de limiter les poids et les encombrements et de garantir un nombre très élevé d'ouvertures et de fermetures. La vanne est à passage intégral et l'étude attentive de la dynamique interne des fluides permet de réduire au minimum les turbulences et les pertes de charge.

VIP - Vannes d’arrêt pneumatique - spécifications -

Vanne fermée
En faisant entrer de l’air dans l’orifice de commande "A" (l’orifice "B" doit être en purge), le piston, une fois que sa course est terminée, presse la garniture du siège d'étanchéité: la vanne est alors fermée.
Dans les versions À SIMPLE EFFET N.F., le ressort est logé dans la chambre "A", ce qui signifie qu'en l'absence de commande, le piston est en contact avec la garniture du siège d'étanchéité: la position préférentielle est donc celle fermée.

Phase de transition
Au cours de la phase de transition (la figure indique l'ouverture transitoire de la version DOUBLE EFFET), la pression est exercée sur l'un des deux orifices d'alimentation. Le piston se déplace dans le sens axial en modifiant l'état d'ouverture ou de fermeture préexistant.
Dans la version À SIMPLE EFFET N.F., la fermeture est déterminée par le ressort (en l’absence de commande).
Dans la version À SIMPLE EFFET N.O., l’ouverture est déterminée par le ressort (en l’absence de commande). La phase transitoire d'ouverture et de fermeture dure moins d'une seconde.

Vanne ouverte
En faisant entrer de l’air dans l’orifice de commande "B" (l’orifice "A" doit être en purge), le piston, une fois que sa course est terminée, se trouve le plus loin possible du siège d'étanchéité: la vanne est alors ouverte.
Dans les versions À SIMPLE EFFET N.O., le ressort est logé dans la chambre "B", ce qui signifie qu'en l'absence de commande, le piston est éloigné du siège d'étanchéité: la position préférentielle est donc celle ouverte.

VIP avec électrovanne NAMUR

Électrovanne 5/2 suivant NAMUR
L'électrovanne est configurée pour choisir entre la fonction 5/2 et 3/2 voies effectuée à l'aide du plan de pose approprié de l'électrovanne.
Puissance absorbée CC: 2,5 W
Puissance absorbée CA: 2 W
Tolérance tension d'alimentation: ± 10 %
Classe d'isolation de la bobine: F
Indice de protection avec connecteur: IP 65
Raccordement électrique: PG 9
Raccordements pneumatiques: alimentation 1/4"; échappement 1/4" ISO 228
Pression électrovanne max.: 10 bar
Température fluide d'alimentation: de -10°C à +80°C
Température ambiante: de -10°C à +50°C

ÉLECTROVANNE NAMUR
Électrovanne	ER8188A2	ER8188A4	ER8188A5	ER8188C2	ER8188C4
Tension	24V AC	115V AC	230V AC	24V DC	110V DC

VIP avec micro-électrovanne

Micro-électrovanne universelle compacte
L'électrovanne est raccordée directement à la prise d'air de l'actionneur, éliminant ainsi toute pièce intermédiaire et vis de fixation.
Électrovanne de type 3/2 avec solénoïde disponible avec les tensions suivantes: 24-110-220V CA; 12-24V CC.
Puissance absorbée au démarrage - CA: 9 VA
Puissance absorbée à plein régime - CC: 5 W
Puissance absorbée à plein régime - CA: 6 VA
Tolérance tension d'alimentation: ± 10 %
Classe d'isolation du fil de cuivre : HClasse d'isolation de la bobine : F
Indice de protection avec connecteur: IP 65 Raccordement électrique: PG 9 (orientable à 360°)Raccordement pneumatique: 1/8” ISO 228 ISO 228 (orientable à 360°)
Pression max. électrovanne: 10 bar.
Température fluide d'alimentation: de -10°C à +50°C
Température ambiante: de -10°C à +50°CDiamètre nominal de passage 1,3 mm.

MICRO-ÉLECTROVANNE
Électrovanne	EP415024	EP415110	EP415220	EP412012	EP412024
Tension	24V AC	115V AC	230V AC	12V DC	24V DC

VIP - Vannes d’arrêt pneumatique - accessoires -

La vanne VIP a été conçue pour l'utilisation de fins de course inductifs avec contact magnétique, avec des LED de signalisation, fournies avec un kit permettant leur fixation rapide sur la majeure partie de la circonférence extérieure. Les aimants permettant de détecter la position au moyen de fins de course se trouvent à l'intérieur. Par conséquent, ils ne peuvent être installés que pendant le montage de la VIP et non après. C’est pourquoi il est nécessaire d’indiquer, au moment de la commande, l’éventuelle demande d’un fin de course.

Schéma électrique des fins de course

CARACTÉRISTIQUES ÉLECTRIQUES DES FINS DE COURSE
Indicateur de commutation	LED
Indice de protection P	IP 67
Tension nominale en courant continu	3÷250 V dc
Tension nominale en courant alternatif	3÷250 V ac
Chute max. tension	2,5 V
Puissance maximum en courant continu	50 W
Puissance maximum en courant alternatif	50 VA
Courant maximum à 25°C (charge résistive)	1 A
Protection contre les pics de tension inductifs	250 VR
Protection contre l'inversion de polarité	·
Charge maximum applicable (bobine avec suppresseur de surtension)
Charge maximum applicable (bobine avec suppresseur de surtension)	10 W
Charge maximum applicable (bobine simple)	10 W
Charge maximum applicable (bobine simple)	·
Durée de vie électrique (charge résistive 20 % puissance max. distance courte entre la charge et l'interrupteur)	10x106
Répétabilité	0,1 mm
Temps d’actionnement (charge résistive)	2 ms
Temps de relâchement (charge résistive)	0,1 ms
Température de service	-30÷+80 °C
Résistance aux chocs (11 ms)	50 g
Résistance aux vibrations	1000 Hz
Type de capteur	1
Câble de connexion 2 m	n° 2 fils
