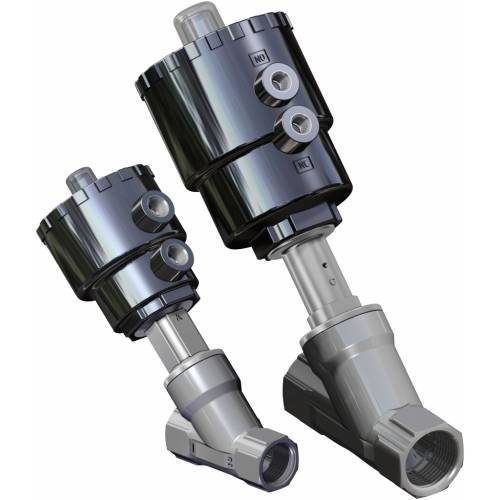

Vanne pneumatique ARES-ATENA

  • avantages
  • caractéristiques
  • dimensions
  • matériaux

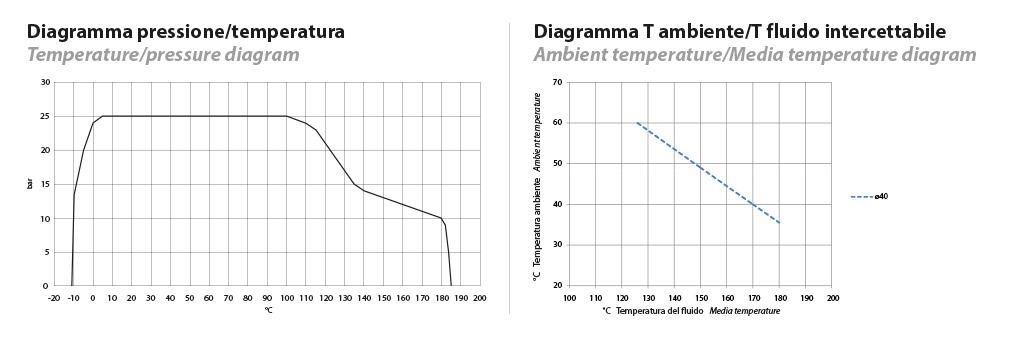

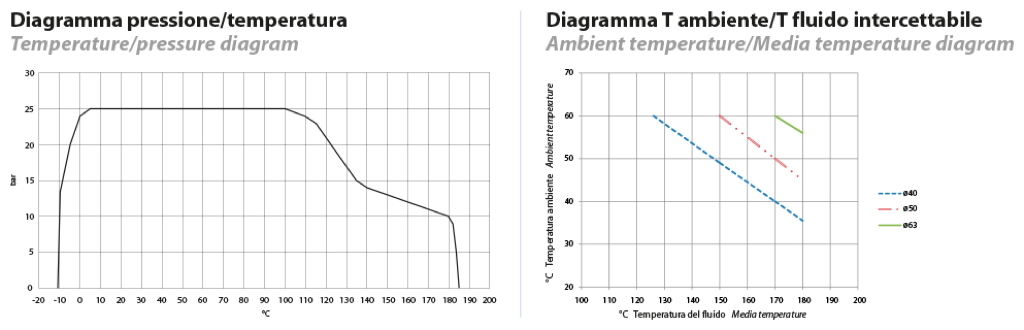

  • diagrammes et couples de démarrage
  • spécifications
  • accessoires
  • documents

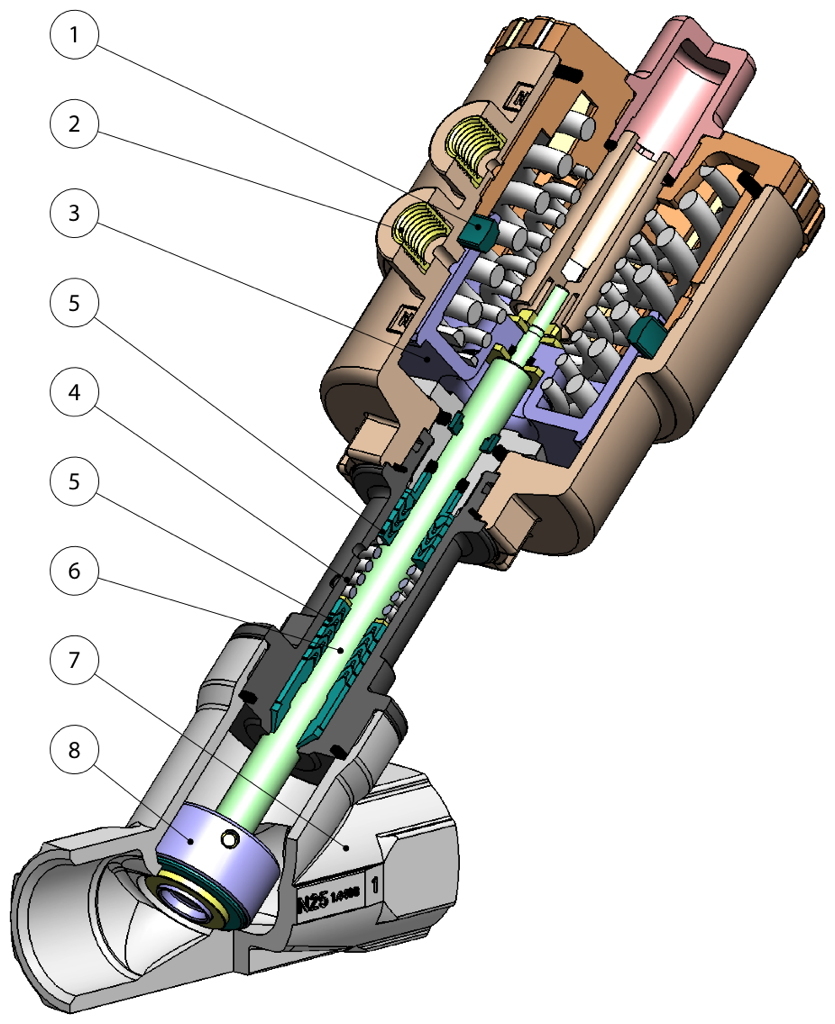

ARES

1.Garniture placée dans le vérin et non sur le piston.
On obtient une plus grande course de l'actionneur et de l'obturateur correspondant, garantissant de grandes ouvertures du passage sur le siège (moins de perte de charge).
Usure moindre de la garniture.

2. Inserts de la tête de commande en 303 S.S.
Cela augmente considérablement la résistance à la corrosion causée par des agents externes.

3. À partir du DN63, piston métallique avec revêtement en NICKELAGE CHIMIQUE (10-15 microns).
Cela réduit l’usure du piston du fait d’une dureté de surface plus élevée (700-750 HV).

4. Garnitures précontraintes par ressort.
Elles permettent de récupérer le jeu dû à l'usure causée par le glissement linéaire de l'arbre évitant les fuites vers l'extérieur.
Elles permettent de maintenir les joints en "chevron" (en V) sous tension, en compensant leurs variations dimensionnelles, y compris en présence d’importantes variations de température.

5. Joints en chevron (« en v ») avec 5 garnitures dans la partie inférieure et 3 dans la partie supérieure du ressort.
Cela garantit une étanchéité parfaite même après un nombre élevé de cycles

6. Arbre laminé.
Moins d'usure des garnitures grâce à la faible rugosité (0,1 micron Ra) de l’arbre qui facilite le glissement.

7. Écartement long.
Meilleure dynamique des fluides avec réduction des turbulences.

8. Obturateur oscillant/à auto-alignement.
Il s'adapte parfaitement au siège sur le corps de la vanne, assurant une étanchéité maximum.

Certificat ATEX.
Permet son installation en présence d'un milieu potentiellement explosif.

Certificat ESP.
Conformité totale aux normes de sécurité européennes pour les équipements sous pression.

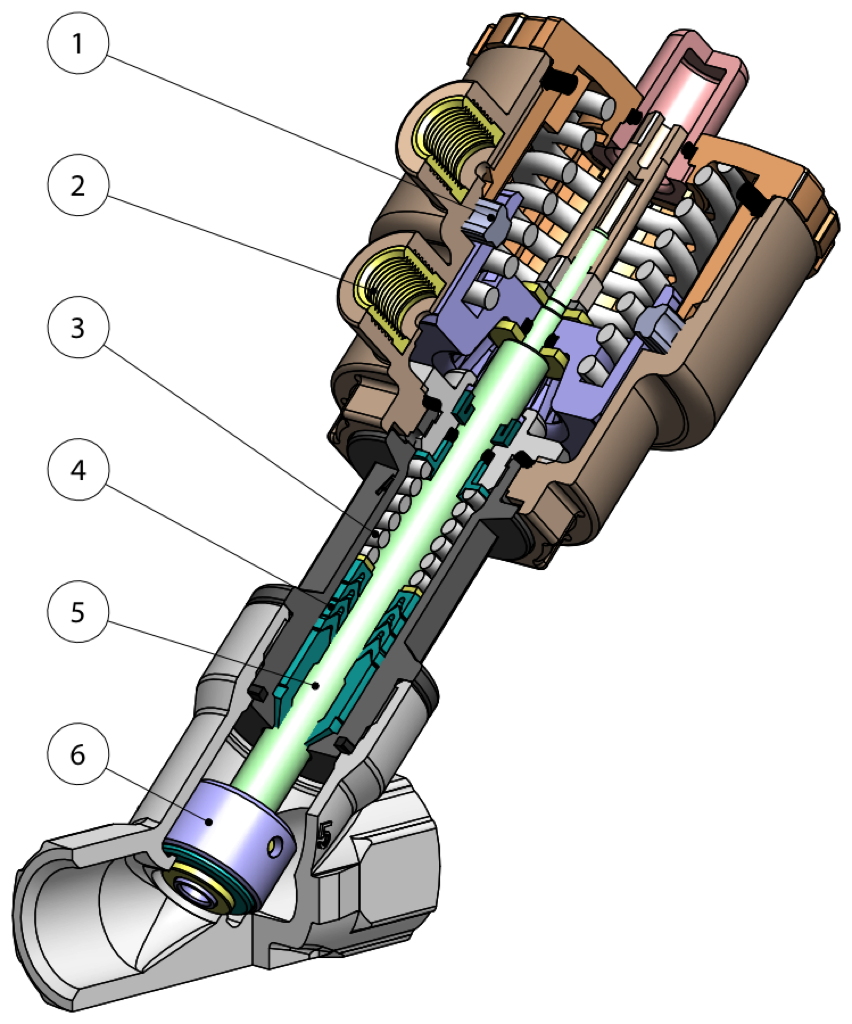

ATENA

1. Garniture placée dans le vérin et non sur le piston.
On obtient une plus grande course de l'actionneur et de l'obturateur correspondant, garantissant de grandes ouvertures du passage sur le siège (moins de perte de charge).
Usure moindre de la garniture.

2. Inserts de la tête de commande en 303 S.S.
Cela augmente considérablement la résistance à la corrosion causée par des agents externes.

3. Garnitures précontraintes par ressort.
Elles permettent de récupérer le jeu dû à l'usure causée par le glissement linéaire de l'arbre évitant les fuites vers l'extérieur.
Elles permettent de maintenir les joints en "chevron"  (en V) sous tension, en compensant leurs variations dimensionnelles, y compris en présence d’importantes variations de température.

4. Joints en chevron ("en v") avec 5 garnitures dans la partie inférieure et 3 dans la partie supérieure du ressort.
Cela garantit une étanchéité parfaite même après un nombre élevé de cycles.

5. Arbre laminé.
Moins d'usure des garnitures grâce à la faible rugosité (0,1 micron Ra) de l’arbre qui facilite le glissement.

6. Obturateur oscillant/à auto-alignement.
Il s'adapte parfaitement au siège sur le corps de la vanne, assurant une étanchéité maximum.

Certificat ATEX.
Permet son installation en présence d'un milieu potentiellement explosif.

CARACTÉRISTIQUES GÉNÉRALES:
Raccords vanne filetés selon EN 10226-1 Rp (ex ISO 7/1) pour vannes Ares; ISO 228/1 pour vannes Zeus. Autres types de raccords sur demande.
Montage dans toutes les positions: horizontale, verticale, oblique
Gamme disponible de 3/8” à 2” dans les versions double effet, simple effet normalement fermé par le haut et le bas de l'obturateur, simple effet normalement ouvert par le bas de l'obturateur.
Conforme à la directive européenne 2014/68/UE DESP

Configuration ATEX 2014/34/UE à demander lors de la commande.
Les différentes versions des commandes, les différentes combinaisons de la valve et la possibilité d'intercepter le flux au-dessus ou en dessous de l'obturateur, donnent lieu à plusieurs versions de la valve automatique.
Les tableaux suivants répertorient les versions standard avec les principaux paramètres de fonctionnement.
En fonction du type de valve et de la variation de pression ΔP qui doit être interceptée entre l'amont et l'aval de celle-ci, la pression de commande nécessaire à l'entraînement et par conséquent le code de vanne correspondant est identifié.
Sur demande: versions à vide et pour usage oxygène.

FLUIDE DE COMMANDE:
Fluide de pilotage: air comprimé lubrifié ou sec, gaz et fluides neutres;
Température ambiante: de -10°C à +60° C

FLUIDE VÉHICULÉ:
Air, eau, alcool, huiles, carburants, solutions salines, vapeur, etc...(toutefois compatible avec A 351 CF8M O CuSn5Zn5Pb5-B )
Pression d'alimentation de 0 à 16 / 25 bar (vapeur à 180°C de 0 à 10 bar) selon la taille et la version choisie (voir pages suivantes).
Température de -10°C à +180°C.
Viscosité maximale 600 cst (mm2/s).

ARES

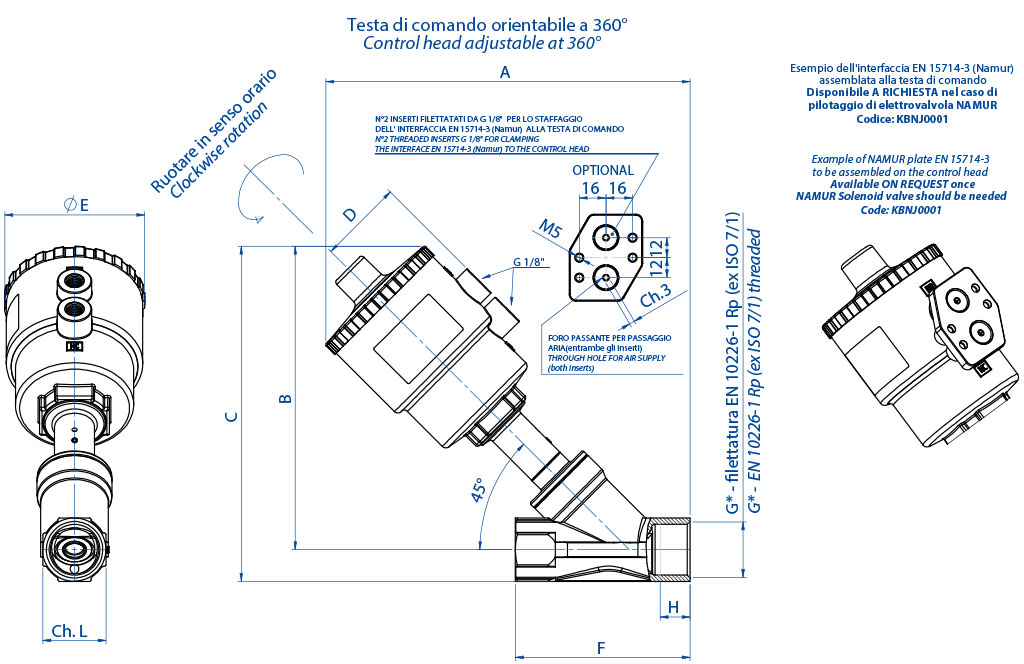

ARES DIMENSIONS
DN [mm]
G * [pouces]
ACTIONNEURA
B
C
D
øE
F
ch. L
H
15
3/8”
Ø 50
190
156,5
169
44
70
85
25
12
15
1/2”
Ø 50
190
156,5
169
44
70
85
25
15
20
3/4”
Ø 50
195
160,5
176
44
70
95
31
16,3
20
3/4”
Ø 63
213
178,5
194,4
50,5
84,4
95
31
16,3
25
1”
Ø 50
200
164
183
44
70
105
38
19,5
25
1”
Ø 63
219
183
202
50,5
84,4
105
38
19,5
25
1”
Ø 90
259
223
242
66,2
116,4
105
38
19
32
1”1/4
Ø 50
208
167,5
191
44
70
120
47
19
32
1”1/4
Ø 63
226
185,5
209
50,5
84,4
120
47
19
32
1”1/4
Ø 90
266
225,5
249
66,2
116,4
120
47
18
32
1”1/4
Ø 110
302
261,5
285
77,4
140,6
120
47
18
40
1”1/2
Ø 63
231
191
218
50,5
84,4
130
54
18
40
1”1/2
Ø 90
271
231
258
66,2
116,4
130
54
20
40
1”1/2
Ø 110
307
266
294
77,4
140,6
130
54
20
50
2”
Ø 63
245
200
233
50,5
84,4
150
66
20
50
2”
Ø 90
285
241
274
66,2
116,4
150
66
20
50
2”
Ø 110
321
276
310
77,4
140,6
150
66
20
*Sur demande la version avec filetage NPT

ATENA

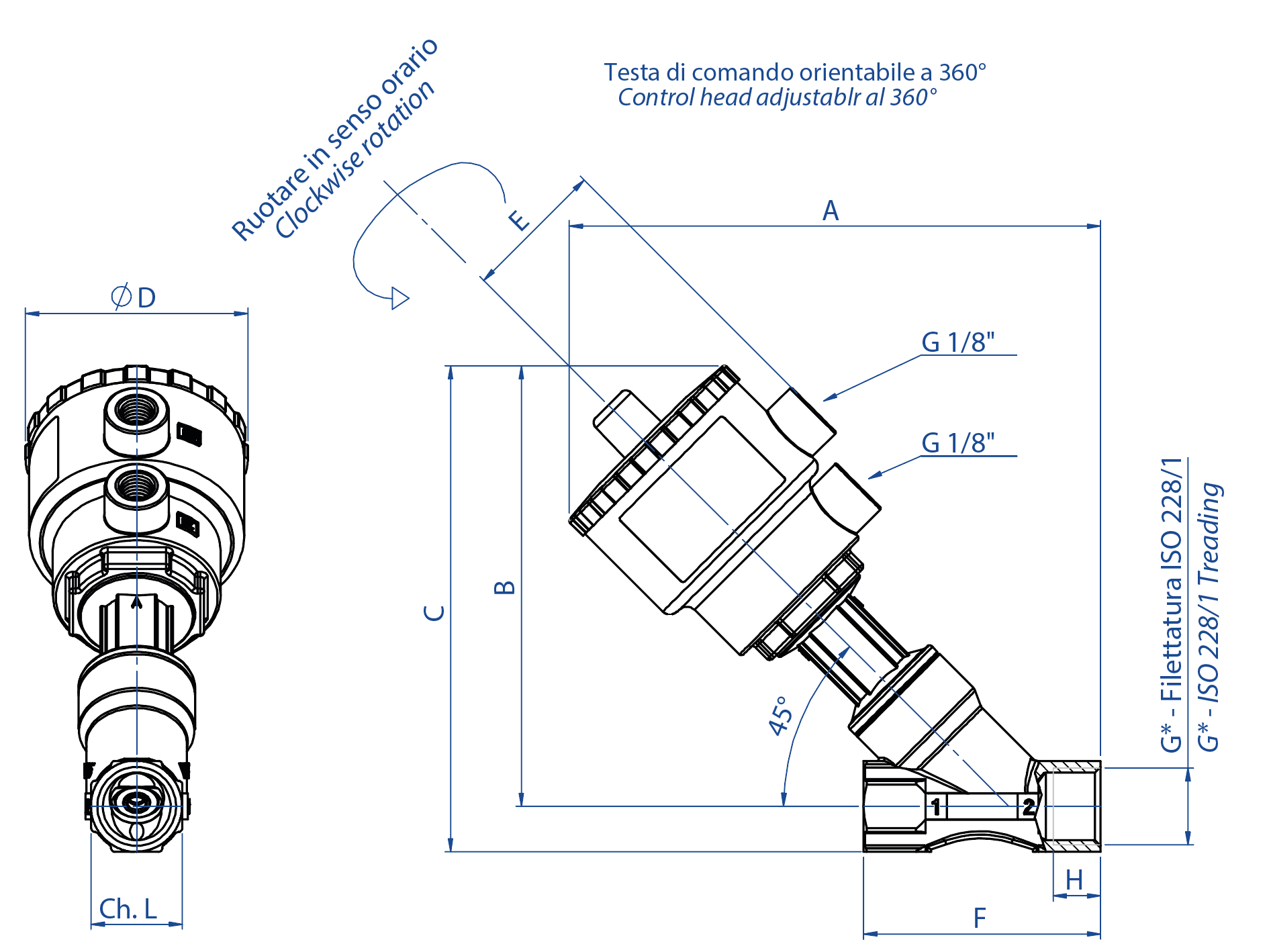

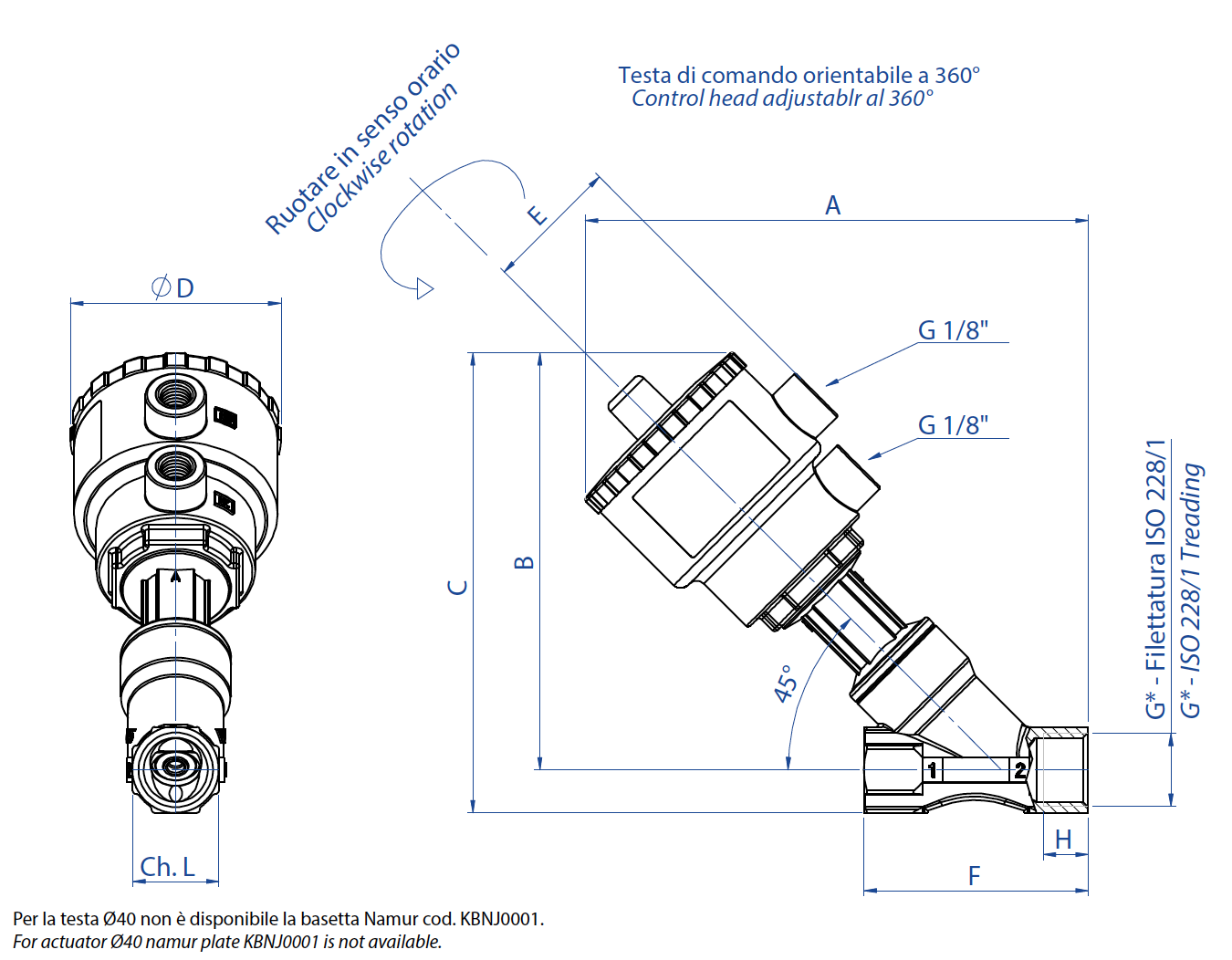

ATENA DIMENSIONS

Versions en CF8M
DN [mm]
G *[pouces]
ACTIONNEURA
B
C
H
39
ø61
F
ch. L
15
3/8”
Ø 40*
146
120,5
133,5
12
39
61
65
25
15
1/2”
Ø 40*
146
120,5
133,5
13
39
61
65
25
20
3/4”
Ø 40*
153
127,5
141,5
14,3
39
61
75
31
*Sur demande la version avec filetage NPT

ARES


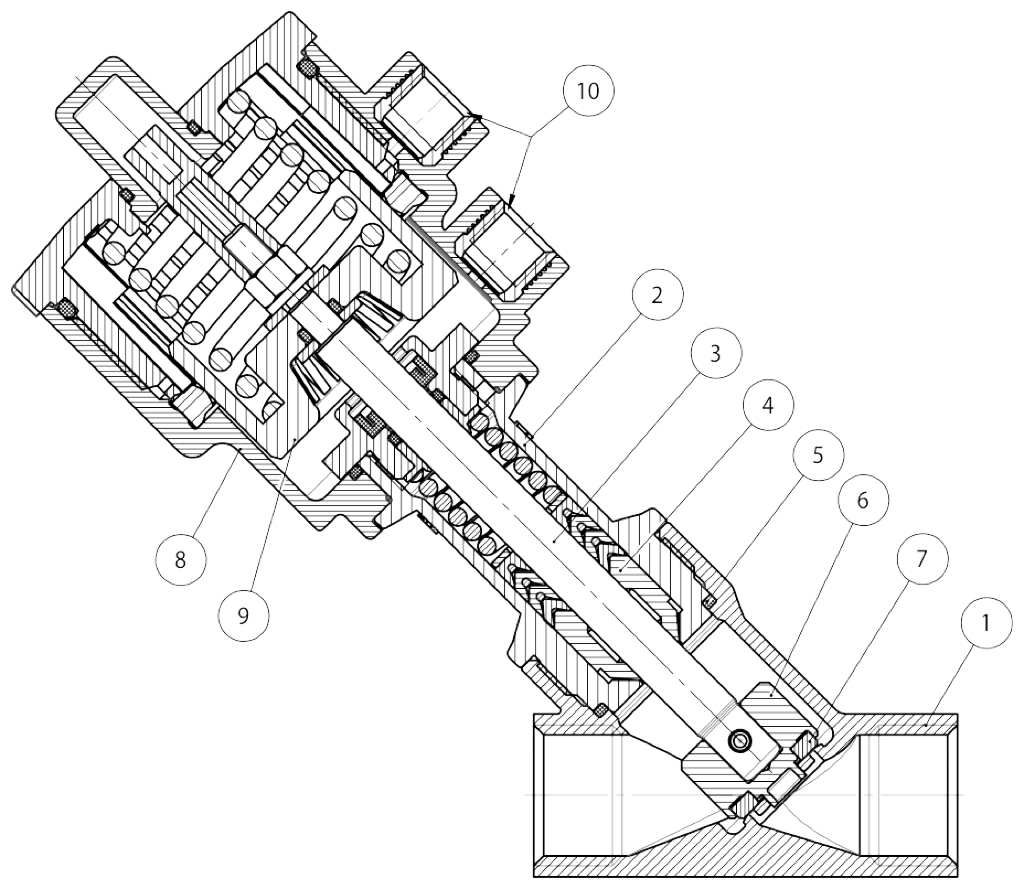

ARES MATÉRIAUX
1
Corps vanne
A351-CF8M (316 S.S.)
2
Manchon presse-étoupe
A351-CF8M (316 S.S.)
3
Tige
316L S.S.
4*
Garniture tige
PTFE-CF
5*
Garniture corps
GRAPHITE
6
Obturateur
316L S.S.
7
Garniture obturateur
PTFE
8
Tête de commande
Polyamide PA 66 + GF 30%
9
Piston
Laiton Nickel chimique (PBT + GF 20% tête ø40 - ø50)
10
Inserts pilotes
303 S.S.
* Pour les applications de haute pureté, des joints de tige en PTFE vierge et des joints de corps Peek sont disponibles

ATENA

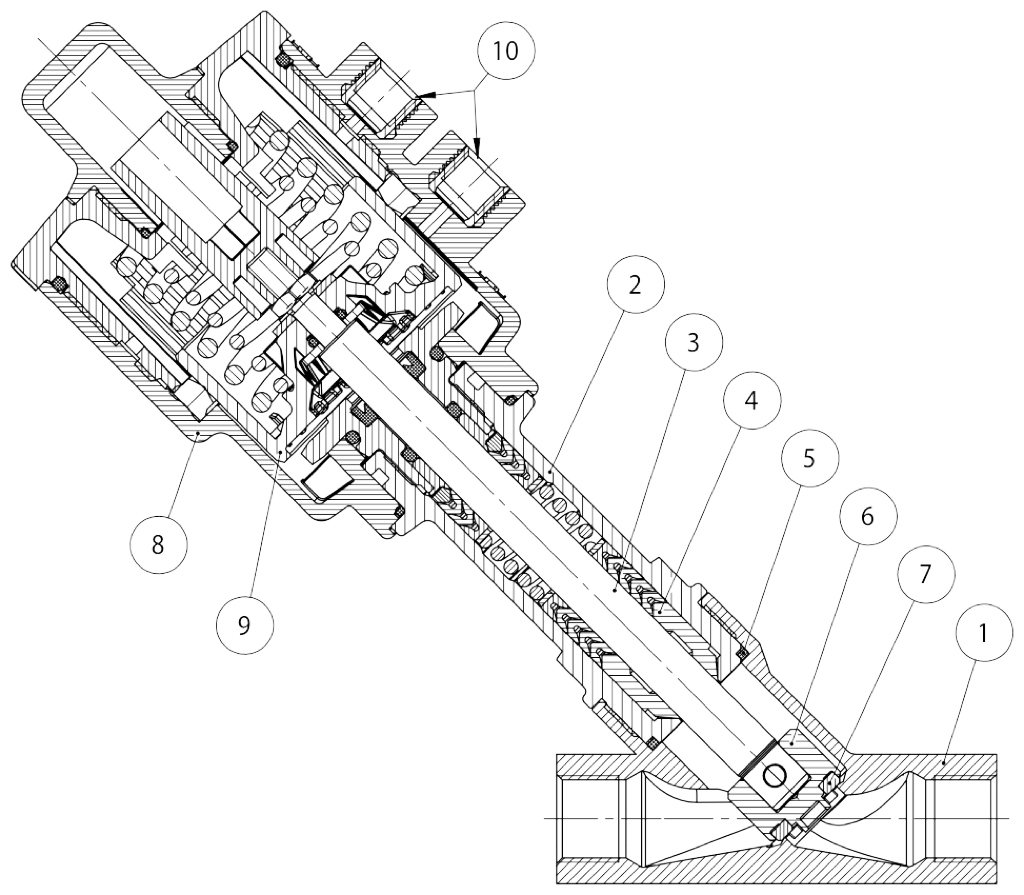

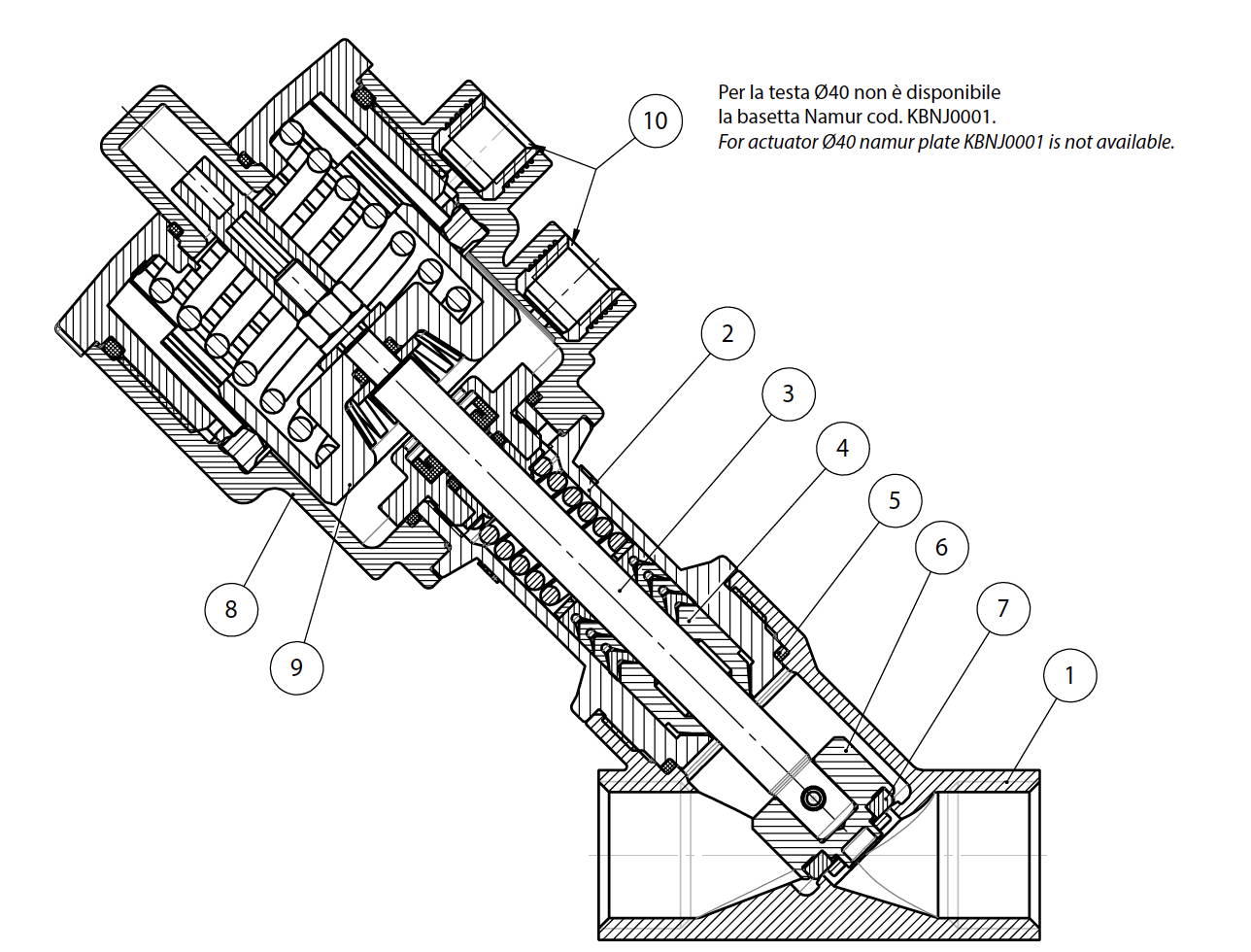

ATENA MATÉRIAUX
1
Corps vanne
A351-CF8M (316 S.S.)
2
Manchon presse-étoupe
A351-CF8M (316 S.S.)
3
Tige
316L S.S.
4*
Garniture tige
PTFE-CF
5*
Garniture corps
GRAPHITE
6
Obturateur
316L S.S.
7
Garniture obturateur
PTFE
8
Tête de commande
Polyamide PA 66 + GF 30%
9
Piston
PBT + GF 20%
10
Inserts pilotes
303 S.S.
* Pour les applications de haute pureté, des joints de tige en PTFE vierge et des joints de corps Peek sont disponibles

ARES

ATENA

MODE D'UTILISATION

Limiteur de course
Permet de limiter la course de l’obturateur de la vanne en ouverture et donc de régler le débit. Disponible pour toutes les versions. Dans les versions simple effet normalement ouvertes, il peut également être utilisé comme commande manuelle d'urgence.

Commande A mm
Code
∅ 5025,5
KLJL0016
∅ 6321,5
KLJL0018
∅ 905,2
KLJL0021
∅ 1105,9
KLJL0023

Non disponible avec la tête ∅ 40.

Commande manuelle d'urgence
Permet d'ouvrir la vanne en cas d'urgence (manque de liquide de pilotage, panne du système, absence de signal de pilotage, etc.). Disponible pour toutes les vannes dans les versions normalement fermées.

Commande
mm
Code
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023

Non disponible avec la tête ∅ 40

Électropilote 3/2 - Électrovanne 3/2 - 5/2

Électrovanne de commande
Électropilote 3/2 pour le montage direct.
Corps et bobine réglables à 360°
Commande manuelle standard.
Électrovanne (NAMUR) conçue pour les fonctions 5/2 et 3/2 à sélectionner en faisant pivoter le plan de pose de l'électrovanne de 180°.
Commande manuelle standard.
Température ambiante comprise entre -10°C et + 50°C

Tension24 Vac115 Vac230 Vac12 Vdc24 Vdc
Électropilote
EP415024EP415110EP415220EP412010EP412024

Tension
24 Vac115 Vac230 Vac12 Vdc24 Vdc
Électrovanne NAMUR*ER8188A2ER8188A4ER8188A5ER8188C1ER8188C2
Interface NAMURKBNJ0001

* À utiliser uniquement avec l'interface NAMUR

Boîtier de signalisation
Le boîtier de signalisation pour vérifier la position ouverte ou fermée avec deux interrupteurs de fin de course mécaniques ou inductifs peut être monté sur  toute la gamme de vannes avec actionneurs ∅50 - ∅63 - ∅90 - ∅110.
Sur demande, des bornes sont disponibles pour connecter l'électrovanne et les indicateurs visuels via des LED.
Indice de protection IP 65
Température ambiante entre -20°C et +70°C 1 serre-câble PG11
Matériau du boîtier en polyamide avec couvercle en polyméthacrylate transparent.

Commande
A
mm

∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5

TYPES DE FIN DE COURSE DISPONIBLES

Interrupteurs de fin de course inductifs NAMUR EExia
Tension nominale: 8 Vcc
Consommation: actionné ≤1 mA; relâché ≥3 mA
Température de fonctionnement: de -20°C à +70°C

ConfigurationCode
1 fin de course: position haute vanne ouverte
KSIN9A0xx
1 fin de course: position basse vanne fermée
KSIN9C0xx
2 fins de course vanne ouverte et fermée
KSIN920xx

Interrupteurs de fin de course de proximité
Tension nominale: 10÷30 Vcc
Consommation: 15 mA ;
Température de fonctionnement: de -20°C à +70°C

Configuration Code
1 fin de course: position haute vanne ouverte
KSI09A0xx
1 fin de course: position basse vanne fermée
KSI09C0xx
2 fins de course vanne ouverte et fermée
KSI0920xx

Interrupteurs de fin de course mécaniques
Fin de course haut: vanne ouverte
Fin de course bas: vanne fermée
Charge max: 5A 250 Vca; 1A 250 Vcc

Configuration
Code
2 fins de course
KSM0C20xx

xx = Ø tête de commande
16 = Ø50
18 = Ø63
21 = Ø90
23 = Ø110
