Vanne à papillon Item 494

Vanne à papillon Item 494

ITEM 494

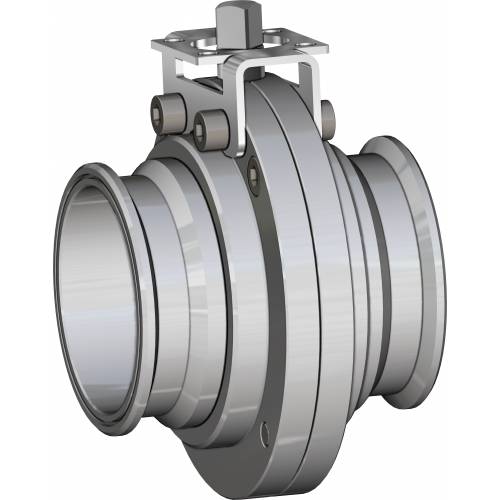

Vanne à papillon à 2 voies clamp

CONFIGURER ACTIONNEMENT
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
  • caractéristiques
  • dimensions
  • matériaux

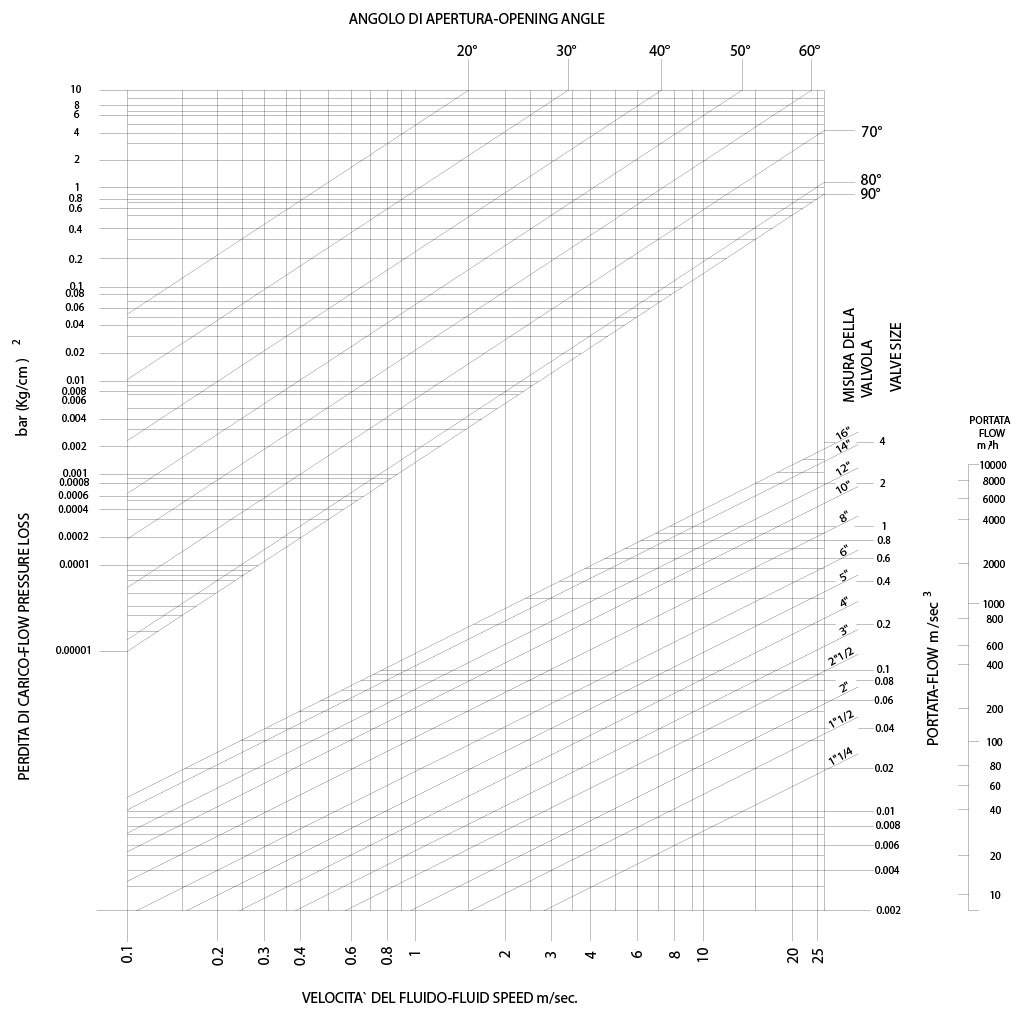

  • diagrammes et couples de démarrage

RÉALISATIONS STANDARD:
- Vanne entièrement réalisée en acier inoxydable 304 (série 490-492-493) et en 316L (série 494).
- La vanne convient aux utilisations nécessitant des conditions d'hygiène particulières.
- Température de fonctionnement: de 0°C à +150°C
- Pression de fonctionnement: PN 6
- Fluide véhiculé: à usage alimentaire.
- Raccords:
  •filetés gaz selon DIN/ISO 228/1;
  •filetés alimentaire selon DIN 11851;
  •à souder bout à bout selon DIN 11850-1;
  •Clamp BS 4825 (DIN 32676 série C)

- Traitement extérieur: polissage

RÉALISATIONS SUR DEMANDE:
- Filetée SMS 1146
- Filetée MACON
- Clamp DIN 32676 série A
- Clamp ISO 2852
- Pour d'autres applications, veuillez vous adresser à notre service commercial

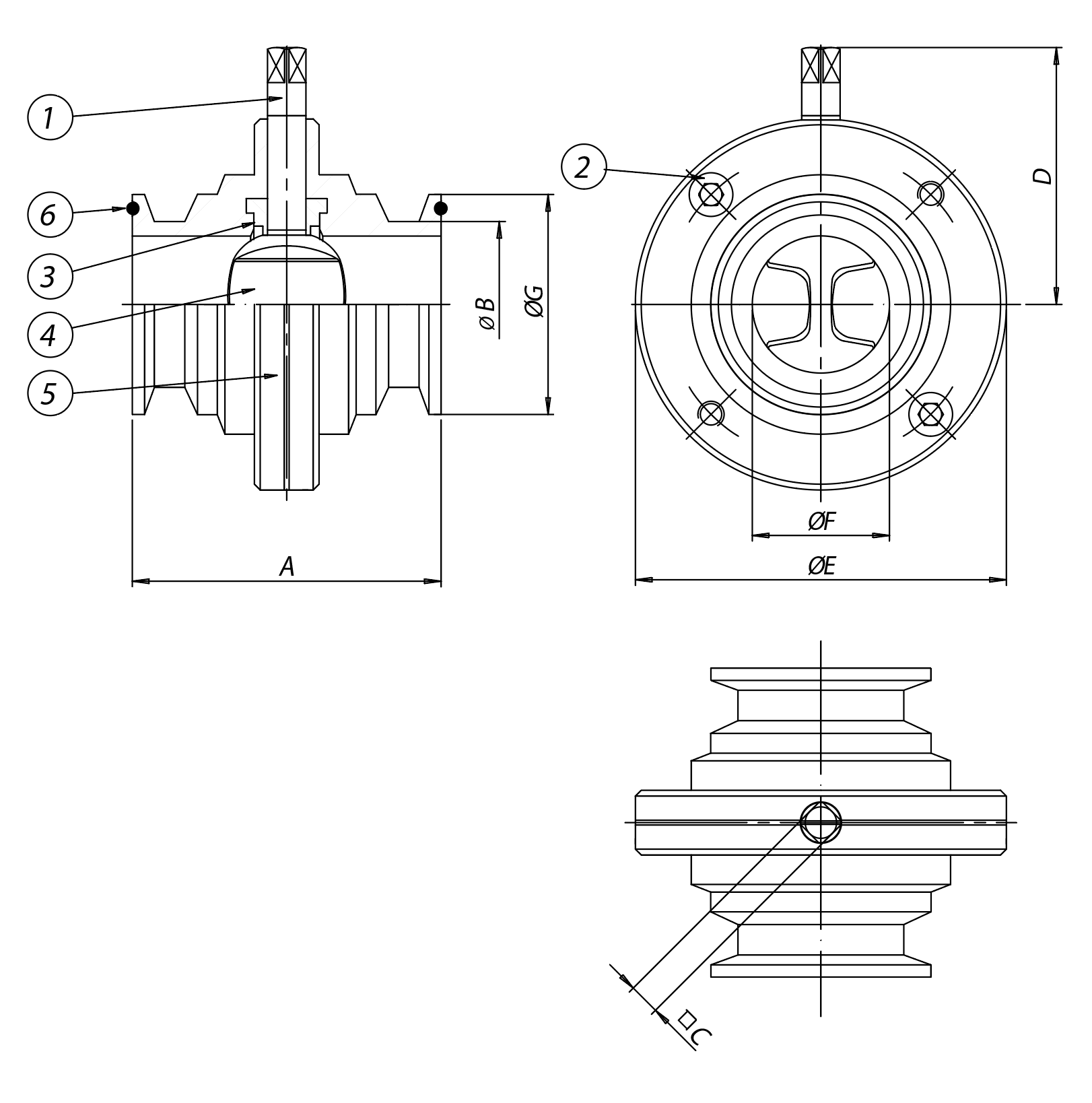

ARTICLE 494 CLAMP BS 4825 (DIN 32676 C série)

DIMENSIONS
CLAMP MESURE [pouces]
A
ØB
C
D
øE
øF
øG
1"
68
25,4
9
58
79
22,1
50,4
1"1/2
76
38,1
9
63
85
34,8
50,4
2"
80
50,8
9
71
105
47,5
64
2"1/2
82
63,5
9
76
113
60,2
77,4
3"
82
76,1
9
81
125
72,8
90,9
4"
88
101,6
11
100
157
97,6
118,8

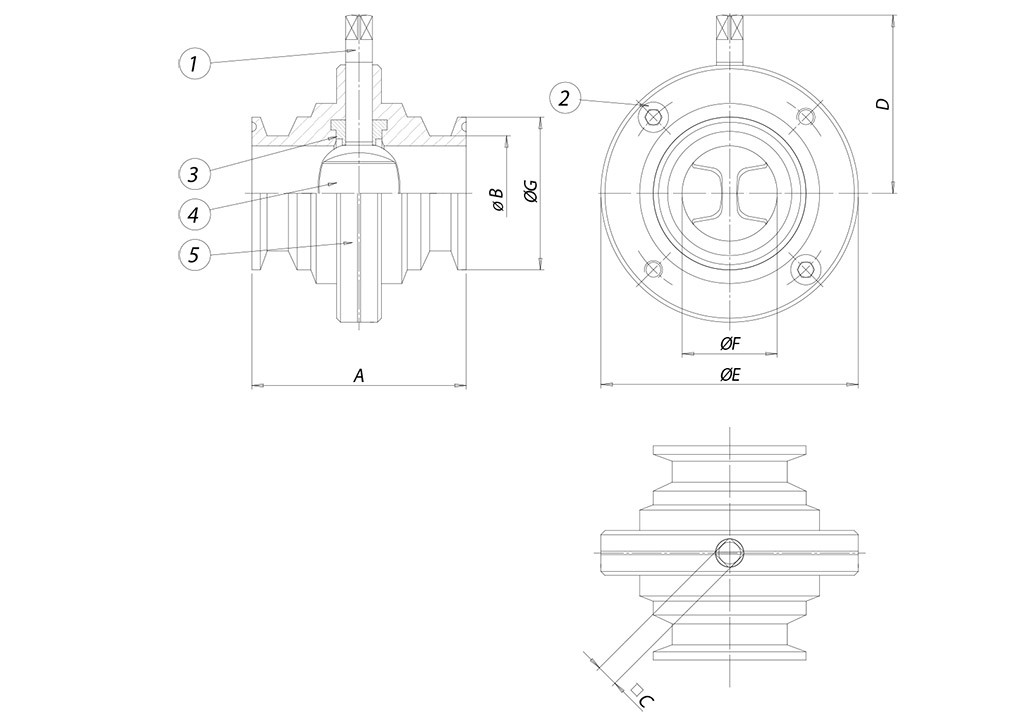

CLAMP BS 4825 (DIN 32676 C série)

MATÉRIAUX
1
Tige
316L S.S.
1.4401
UNI X5CrNiMo 17 12
2
Vis de blocage
316L S.S.
1.4401
UNI X5CrNiMo 17 12
3*
Garnitures d'étanchéité internes
Silicone


4
Papillon
CF3M
1.4401
UNI X5CrNiMo 17 12
5
Demi-corps
316L S.S.
1.4401
UNI X5CrNiMo 17 12
* Détails du kit des pièces de rechange KGBV72...

COUPLES DE DÉMARRAGE en Nm
MESURE
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 6 bar
7
9
15
18
29
43
65


Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre bureau technique.
