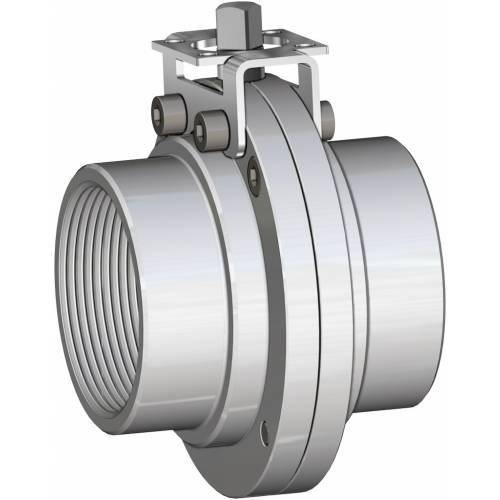

Vanne à papillon, Item 490-492-493

Vanne à papillon 2 voies filetée ISO 228/1, DIN 11851, à souder

ITEM 490
Raccords: Filetés ISO 228/1,
Matériau: 304 S.S.
ITEM 492
Raccords: DIN 11851,
Matériau: 304 S.S.
ITEM 493
Raccords: DIN 11850 série 1,
Matériau: 304 S.S.

CONFIGURER Actionnement

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE AUTRES VANNES À PAPILLON

caractéristiques
dimensions
matériaux
diagrammes et couples de démarrage

RÉALISATIONS STANDARD:
- Vanne entièrement réalisée en acier inoxydable 304 (série 490-492-493) et en 316L (série 494).
- La vanne convient aux utilisations nécessitant des conditions d'hygiène particulières.
- Température de fonctionnement: de 0°C à +150°C
- Pression de fonctionnement: PN 6
- Fluide véhiculé: à usage alimentaire.
- Raccords:
•filetés gaz selon DIN/ISO 228/1;
•filetés alimentaire selon DIN 11851;
•à souder bout à bout selon DIN 11850-1;
•Clamp BS 4825 (DIN 32676 série C)

- Traitement extérieur: polissage

RÉALISATIONS SUR DEMANDE:
- Filetée SMS 1146
- Filetée MACON
- Clamp DIN 32676 série A
- Clamp ISO 2852
- Pour d'autres applications, veuillez vous adresser à notre service commercial

ITEM 490
ITEM 492
ITEM 493

ITEM 490
ITEM 492
ITEM 493

Vanne à papillon, Item 490-492-493 - diagrammes et couples de démarrage -

COUPLES DE DÉMARRAGE en Nm
MESURE	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"	DN 65 2"1/2	DN 80 3"	DN 100 4"
PN 6 bar	7	9	15	18	29	43	65

Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre bureau technique.

CONFIGURER ACTIONNEMENT

Sélectionnez les paramètres de recherche

DIMENSIONS
MESURE		A	ØB	□C	D	øE	øF
DN [mm]	[pouces]	A	ØB	□C	D	øE	øF
DN 25	1"	68	52X1/6	9	58	79	25
DN 32	1" 1/4	76	58X1/6	9	63	85	32
DN 40	1" 1/2	76	65x1/6	9	65	92	40
DN 50	2"	80	78X1/6	9	71	105	50
DN 65	2" 1/2	82	95x1/6	9	81	125	65
DN 80	3"	84	110X1/4	11	88	137	80
DN 100	4"	88	130X1/4	11	100	157	100

DIMENSIONS
MESURE		A	ØB	□C	D	øE	øF
DN [mm]	[pouces]	A	ØB	□C	D	øE	øF
DN 25	1"	68	29	9	58	79	25
DN 32	1" 1/4	76	35	9	63	85	31
DN 40	1" 1/2	76	41	9	65	92	37
DN 50	2"	80	53	9	71	105	49
DN 65	2" 1/2	82	70	9	81	125	66
DN 80	3"	84	85	11	88	137	81
DN 100	4"	88	104	11	100	157	100

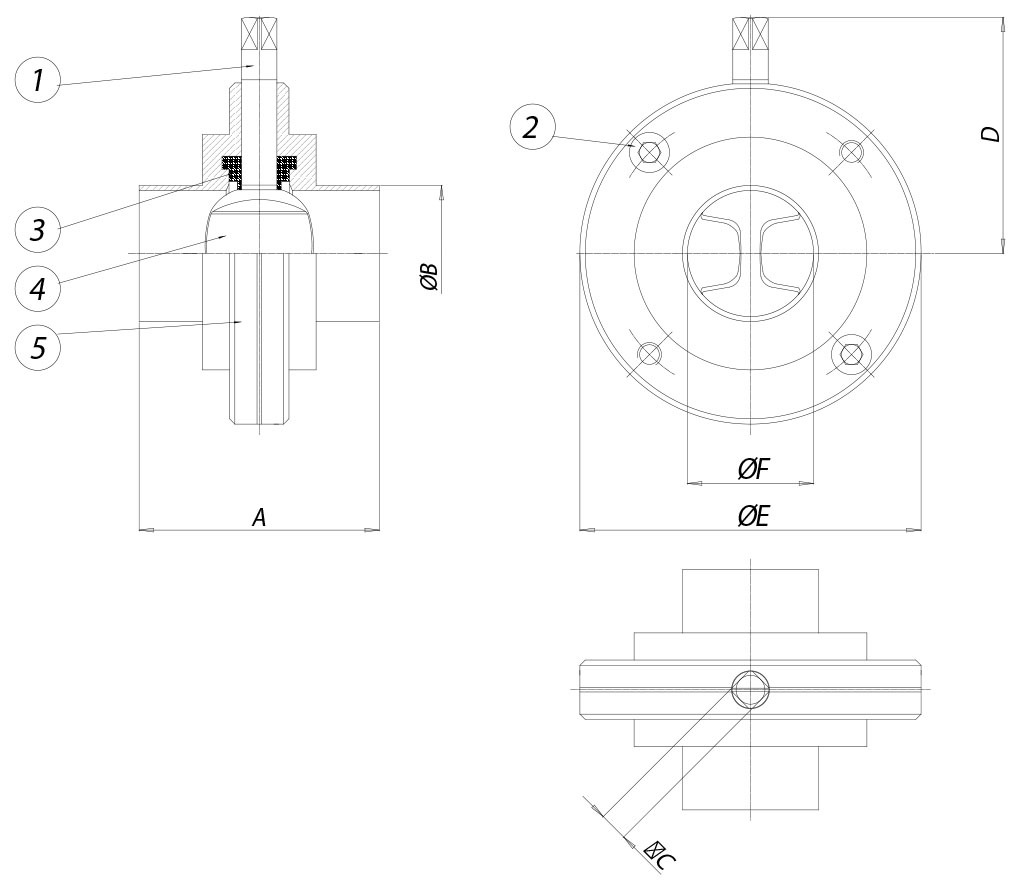

ARTICLE 490 ISO 228/1 MATÉRIAUX
1	Tige	304 S.S.	1.4301	UNI X5CrNi 18 10
2	Vis de blocage	304 S.S.	1.4301	UNI X5CrNi 18 10
3*	Garnitures d'étanchéité internes	Silicone Silicon
4	Papillon	CF8M	1.4301	UNI X5CrNi 18 10
5	Demi-corps	304 S.S.	1.4301	UNI X5CrNi 18 10
* Détails du kit des pièces de rechange KGBV70...

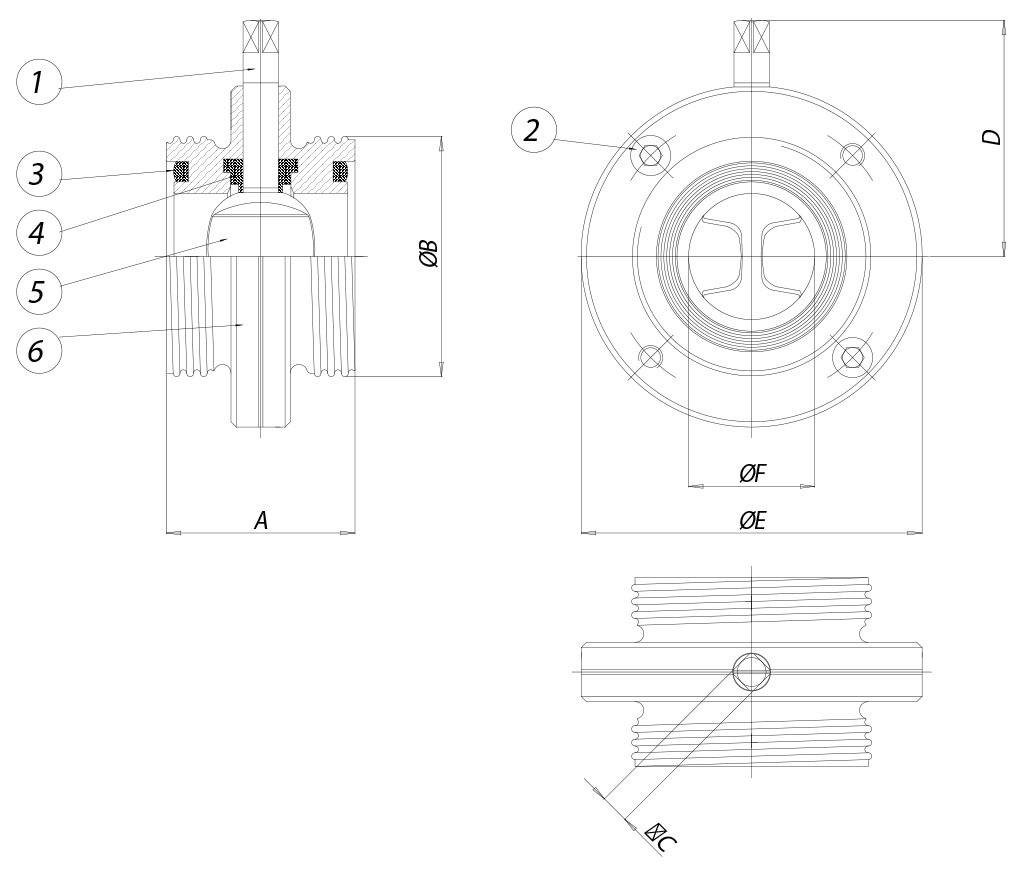

ARTICLE 492 DIN 11851 MATÉRIAUX
1	Tige	304 S.S.	1.4301	UNI X5CrNi 18 10
2	Vis de blocage	304 S.S.	1.4301	UNI X5CrNi 18 10
3**	Garnitures d’étanchéité latérale	Silicone
4*	Garnitures d'étanchéité internes	Silicone
5	Papillon	CF8M	1.4301	UNI X5CrNi 18 10
6	Demi-corps	304 S.S.	1.4301	UNI X5CrNi 18 10
* Main seat spare part ** Components of complete spare part

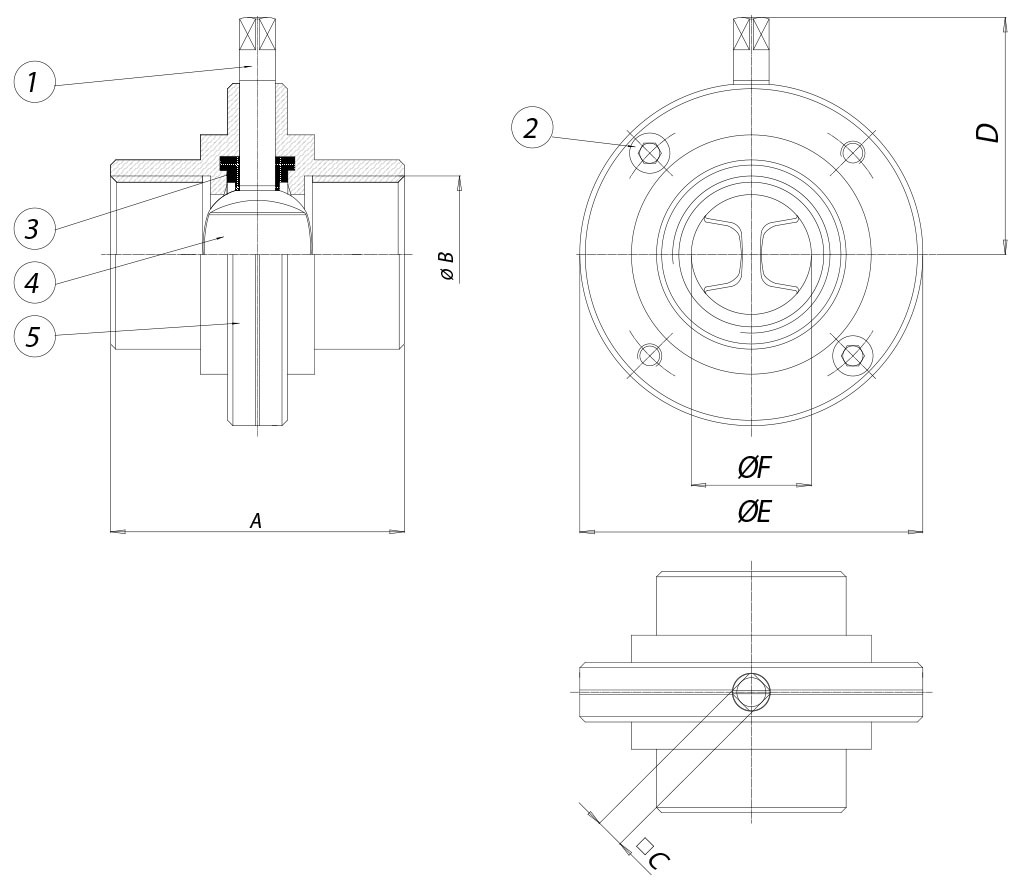

ARTICLE 493 DIN 11850 SÉRIE 1 MATÉRIAUX
1	Tige	304 S.S.	1.4301	UNI X5CrNi 18 10
2	Vis de blocage	304 S.S.	1.4301	UNI X5CrNi 18 10
3*	Garnitures d'étanchéité internes	Silicone
4	Papillon	CF8M	1.4301	UNI X5CrNi 18 10
5	Demi-corps	304 S.S.	1.4301	UNI X5CrNi 18 10
* Détails du kit des pièces de rechange KGBV70...
