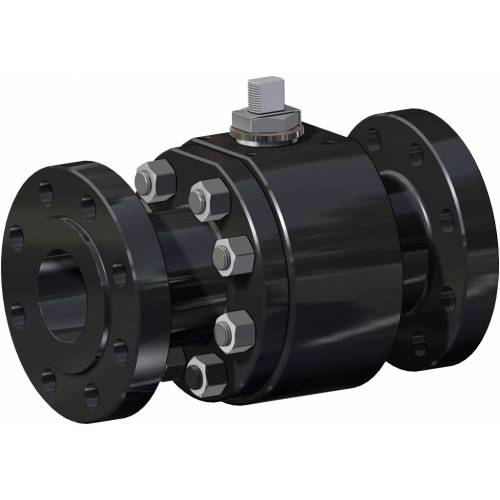

Vanne à boisseau sphérique THOR Split Body PN 63-100 ANSI 600 acier au carbone

Vanne à boisseau sphérique THOR Split Body PN 63-100 ANSI 600 acier au carbone
Catégorie THOR
Sous-catégorie THOR Split Body

Gamme THOR Split Body PN 63-100 ANSI 600

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
DÉCODIFIER CODE
  • avantages
  • caractéristiques
  • dimensions
  • matériaux
  • diagrammes et couples de démarrage
  • accessoires
  • documents

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
 Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat API6D
Peuvent être utilisées dans les secteurs Oil&Gas et pétrochimique
Traçabilité maximum du processus et du produit.

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certificat jusqu’à SIL 3
Niveau élevé de sécurité fonctionnelle

RÉALISATION STANDARD

• Boisseau flottant, passage intégral. Disponibilité de versions à passage réduit.
• Garniture souple DEVLON pour siège
• Normes pour les brides de raccordement ASME B16.5; EN1092-1
• Températures de fonctionnement voir diagramme de pression température
• Classe de pression: ANSI 600 / PN63-100
• Classe d'étanchéité: EN12266-1 taux de fuite A
• Fluide véhiculé: produits pétroliers, fluides autolubrifiants (liquides et gazeux), pour autant qu'ils soient compatibles avec les matériaux de construction. Pour d’autres applications, veuillez contacter le service commercial.
• Dispositif antistatique EN12266-2
• Garniture de tige: empilement chevrons de série en TFM1600
• Étanchéité supplémentaire sur tige avec joint torique FKM
• Tige inéjectable
• Plan de perçage pour actionneur selon ISO 5211
• Angle de fermeture > 7 °
• Traitement de surface brunissage

RÉALISATIONS SUR DEMANDE
• Réalisation pour température -40 C° en LF2
• Pour d’autres types de raccordements à brides, veuillez contacter notre service commercial.
• Garnitures d’étanchéité en: PTFE chargé de verre (RPTFE-GF), PTFE chargé de graphite de carbone (RPTFE-CF). Pour d’autres types de matériels, veuillez contacter notre service commercial
• Réalisation unidirectionnelle avec orifice de compensation de pression dans le boisseau
• Levier inox
• Écrous et ressorts tige inox
• Pour les réalisations spéciales avec du matériel (corps/ boisseau/tige) autre que la version standard, contactez notre service commercial
• Traitement de surface: galvanisation blanche, peinture époxy, (pour d'autres traitements, contactez notre service commercial).
• Marquage et certificat ATEX SUR DEMANDE

CERTIFICATIONS
• Conforme à la directive européenne 2014/68/UE DESP; émissions fugitives ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; SÉCU FEU: EN ISO 10497 / API 607
• API 6D: certificat n°6D-1007 uniquement pour les vannes avec raccordement à brides ANSI• Sécurité fonctionnelle jusqu’au niveau SIL 3 selon CEI 61508
• Conforme à la directive ATEX 2014/34/UE, certificat ATEX SUR DEMANDE

NORMES DE CONCEPTION
• Épaisseurs corps selon: ASME B16.34, ASME VIII div.1, EN 12516.
• API 6D
• Matériaux et valeurs nominales conformes à la norme ASME B16.34 pour les vannes ANSI et EN 12516 pour les vannes PN

DIMENSIONS   -PN-
MESUREPN
∅E
A
B
C
RACC. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
NBRE
TROUS

∅I
P
Kg
L
H
Y

KIT LEVIER

KIT GARNITURES

DN [mm]
[pouces]
DN15
1/2”
63-100
13
40
54,5
9,6
F04
42
M5
12/8
105
45
2
75
4
14
20
6,3
165
80
150
KLV58006
KGBV472040
DN20
3/4”
63-100
19
45
57,5
9,6
F04
42
M5
12/8
130
58
2
90
4
18
22
7,9
190
83
150
KLV58006
KGBV472050
DN25
1”
63-100
25
50
71,5
14,6
F05
50
M6
16/10
140
68
2
100
4
18
24
11,0
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
63-100
32
55
76,5
14,6
F05
50
M6
16/10
155
78
2
110
4
22
24
13,7
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
63-100
38
68
98,5
20,4
F07
70
M8
22/14
170
88
3
125
4
22
26
20,4
241
120
350
KLV58010
KGBV472080
DN50
2”
63
51
74
107,5
20,4
F07
70
M8
22/14
180
102
3
135
4
22
26
25,1
292
129
350
KLV58010
KGBV472090
DN50
2”
100
51
74
107,5
20,4
F07
70
M8
22/14
195
102
3
145
4
26
28
27,3
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
63
64
94
144
25,1
F10
102
M10
30/18
205
122
3
160
8
22
26
44,0
330
180
450
KLV58012
KGBV472100
DN65
2” 1/2
100
64
94
144
25,1
F10
102
M10
30/18
220
122
3
170
8
26
30
47,0
330
180
450
KLV58012
KGBV472100
DN80
3”
63
76
101,5
151,5
25,1
F10
102
M10
30/18
215
138
3
170
8
22
28
51,9
356
188
450
KLV58012
KGBV472110
DN80
3”
100
76
101,5
151,5
25,1
F10
102
M10
30/18
230
138
3
180
8
26
32
55,3
356
188
450
KLV58012
KGBV472110
DN100
4”
63
102
126
196,5
40,5
F14
140
M16
45/30
250
162
3
200
8
26
30
102
432
233
800
KLV58014
KGBV472120
DN100
4”
100
102
126
196,5
40,5
F14
140
M16
45/30
265
162
3
210
8
30
36
106
432
233
800
KLV58014
KGBV472120

DIMENSIONS  -ANSI-
MESUREANSI
∅E
A
B
C
RACC. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
NBRE
TROUS

∅I
P
Kg
L
H
Y

KIT LEVIER

KIT GARNITURES

DN [mm]
[pouces]
DN15
1/2”
600
13
40
54,5
9,6
F04
42
M5
12/8
95
34,9
6,3
66,7
4
16
21
5,5
165
80
150
KLV58006
KGBV472040
DN20
3/4”
600
19
45
57,5
9,6
F04
42
M5
12/8
115
42,9
6,3
82,6
4
19
22,5
6,5
190
83
150
KLV58006
KGBV472050
DN25
1”
600
25
50
71,5
14,6
F05
50
M6
16/10
125
50,8
6,3
88,9
4
19
24,3
9,3
216
95
275
KLV58008
KGBV472060
DN32
1” 1/4
600
32
55
76,5
14,6
F05
50
M6
16/10
135
63,5
6,3
98,4
4
19
27,3
12,1
229
100
275
KLV58008
KGBV472070
DN40
1” 1/2
600
38
68
98,5
20,4
F07
70
M8
22/14
155
73
6,3
114,3
4
22
29
18,9
241
120
350
KLV58010
KGBV472080
DN50
2”
600
51
74
107,5
20,4
F07
70
M8
22/14
165
92,1
6,3
127
8
19
32
23,9
292
129
350
KLV58010
KGBV472090
DN65
2” 1/2
600
64
94
144
25,1
F10
102
M10
30/18
190
104,8
6,3
149,2
8
22
36
44,3
330
180
450
KLV58012
KGBV472100
DN80
3”
600
76
101,5
151,5
25,1
F10
102
M10
30/18
210
127
6,3
168,3
8
22
39
54,0
356
188
450
KLV58012
KGBV472110
DN100
4”
600
102
126
196,5
40,5
F14
140
M16
45/30
275
157,2
6,3
215,9
8
25,5
45
113
432
233
800
KLV58014
KGBV472120

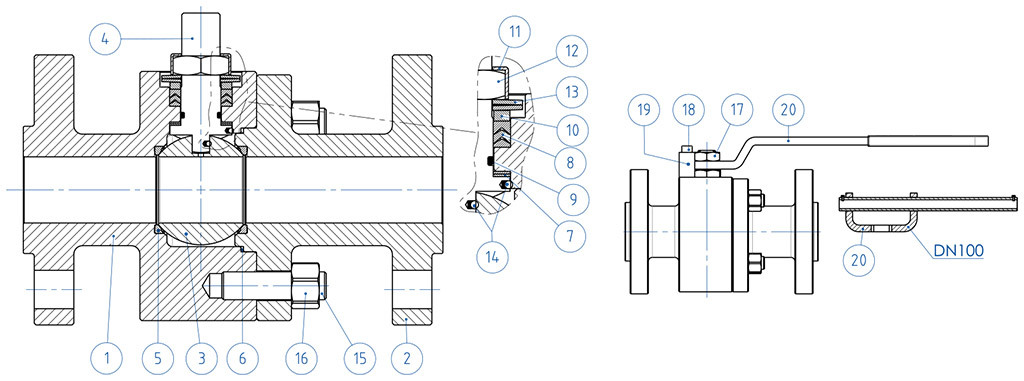

MATÉRIAUX
SPLIT BODY PN63-100 ANSI 600   acier carbone

Description
A105 Carbon steel
LF2 Carbon steel
1
Corps
ASTM A105
ASTM A350 LF2
2
Connecteur
3
Boisseau
ASTM A351 CF8 (*)(**) (1.4308/Gx5CrNi19-10)
ASTM A351 CF8 (*)(**) (1.4308/Gx5CrNi19-10)
4
Tige
A564 TP.630 (17-4PH)
A564 TP.630 (17-4PH)
5*
Siège
DEVLON (.)
DEVLON (.)
6*
Garniture corps-connecteur
GRAFOIL
GRAFOIL
7*
Garniture inférieure tige
TFM1600 (.)
TFM1600 (.)
8*
Empilement joints en chevron
TFM1600 (.)
TFM1600 (.)
9*
Joint torique tige
FKM (.)
FKM (.)
10
Bague presse-étoupe
Acier au carbone galvanisé  (x) (1)
Acier au carbone galvanisé  (x) (1)
11
Plaque blocage écrou
304 S.S.
304 S.S.
12
Écrou tige
UNI 3740-1 6S GALVANISÉ  (x)
UNI 3740-1 6S GALVANISÉ (x)
13
Rondelles ressort
50CrV4 GALVANISÉ (xx)
50CrV4 GALVANISÉ  (xx)
14
Dispositif antistatique
316 S.S.
316 S.S.
15
Goujons
ASTM A193-B7
ASTM A320-L7M
16
Écrous
ASTM A194-Gr.2H
ASTM A194-Gr.7M
17
Contre-écrou
UNI 3740-1 6S GALVANISÉ (x)
UNI 3740-1 6S GALVANISÉ(x)
18
Vis de butée
A2-70 UNI 3740 (304 S.S.)
A2-70 UNI 3740 (304 S.S.)
19
Butée de position
Acier au carbone galvanisé  (x)
Acier au carbone galvanisé (x)
20
Levier
Fe37 galvanisé  (x)
Fe37 galvanisé -  (x)
* Composants du kit de garnitures


Sur demande disponible en:
(*): A351 CF8M
(**): Per ≤DN32 disponible uniquement en CF8M
(x): 304 s.s.
(xx): 301 s.s.
: pour ≤DN32 disponible uniquement en DEVLON
(1): Per DN100 disponible uniquement en 304
(.): Autre matériel disponible sur demande

Diagramme pression/température pour vannes avec corps en acier carbone

Diagramme pression/température pour vannes avec corps en acier inox

Débit/perte de charge et coefficient nominal Kv

La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Entretoise
PTFE Chargée carbone


(*) : Sur demande disponibles en 304 S.S.


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

 MATÉRIAUX
N° PIÈCE
 DESCRIPTION
MATÉRIAUX
1
Rallonge
ASTM A351 CF8M
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
Joint torique
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé  (*)
7
Goupille arrêt levier
acier au carbone galvanisé  (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2-70 (**)
10
Entretoise
PTFE Chargée carbone


(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 S.S.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Garniture d'étanchéité
GRAFOIL


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

CONFIGURER ACTIONNEMENT
Sélectionnez les paramètres de recherche
RECHERCHER UN ARTICLE
X FERMER

PROCHAIN ÉVÈNEMENT

Chem Uk 2021
Chem Uk 2021
NEC, Birmingham, 15th - 16th September 2021
