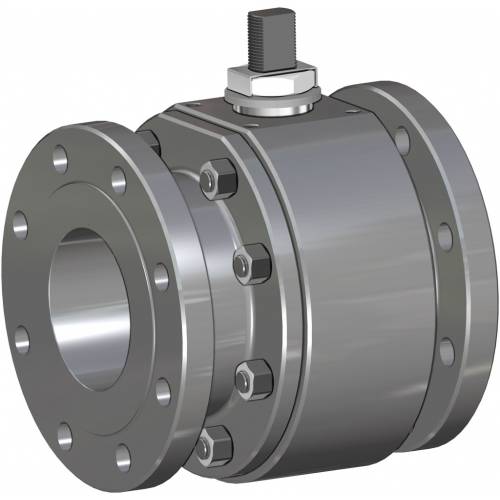

Vanne à boisseau sphérique Thor Split Body PN 16-40 ANSI 150-300 acier inox

Vanne à boisseau sphérique Thor Split Body PN 16-40 ANSI 150-300 acier inox
Catégorie Thor
Sous-catégorie Thor Split Body

Gamme Thor Split Body PN 16-40 ANSI 150-300

CONFIGURER ACTIONNEMENT
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
DÉCODIFIER CODE
  • avantages
  • caractéristiques
  • dimensions
  • matériaux

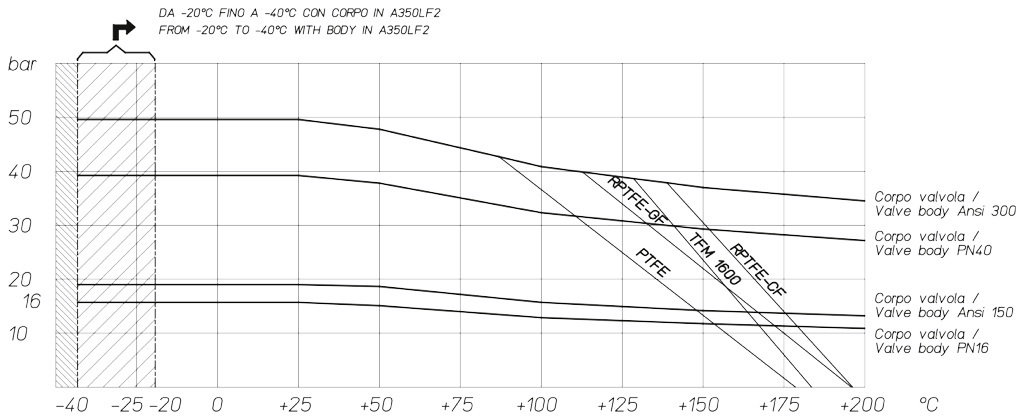

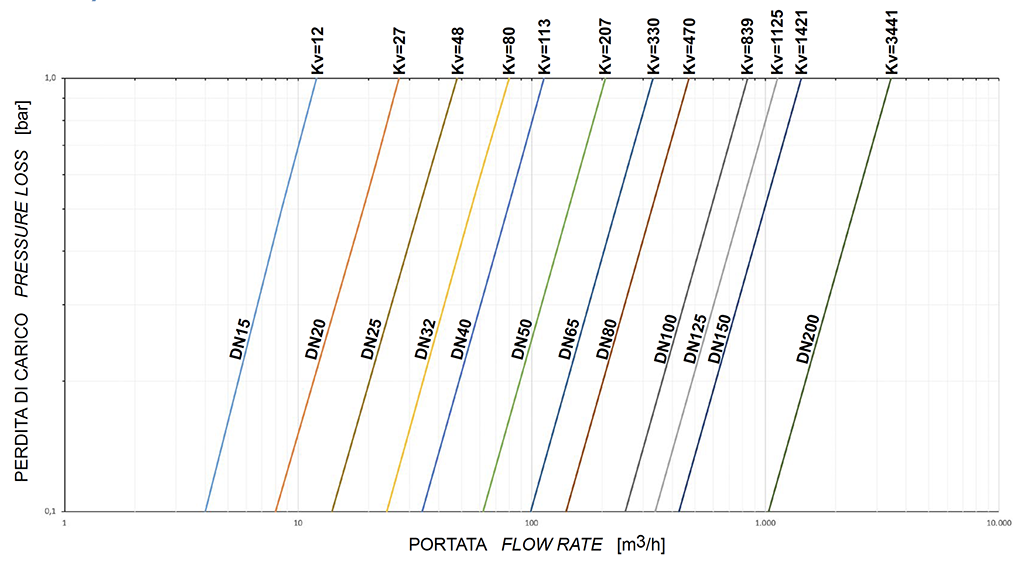

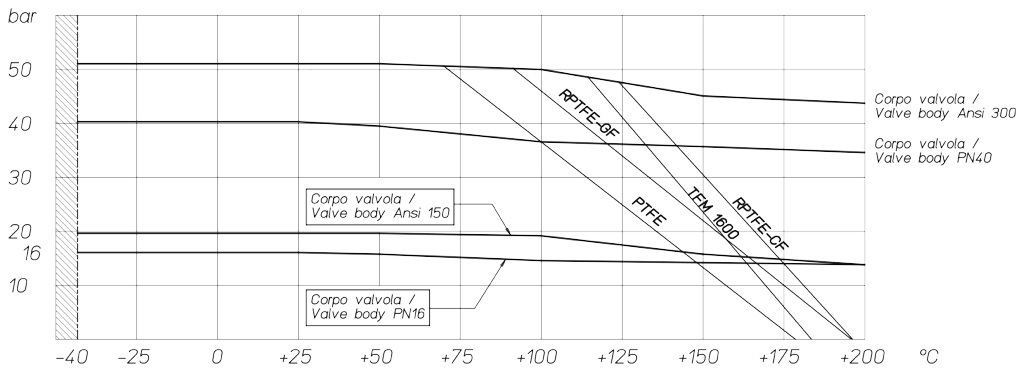

  • diagrammes et couples de démarrage
  • accessoires
  • documents

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
 Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat API6D
Peuvent être utilisées dans les secteurs Oil&Gas et pétrochimique
Traçabilité maximum du processus et du produit.

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certificat jusqu’à SIL 3
Niveau élevé de sécurité fonctionnelle

RÉALISATION STANDARD
• Boisseau flottant, passage intégral.  Disponibilité de versions à passage réduit.
• Garniture souple TFM 1600 pour siège
• Normes pour les brides de raccordement EN 1092-1; ASME B16.5
• Températures de fonctionnement voir diagramme de pression température
• Classe de pression: PN16-40 ; ANSI 150-300
• Classe d'étanchéité: EN12266-1 taux de fuite A
• Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs.
• Dispositif antistatique EN12266-2
• Garniture de tige: empilement chevrons de série en TFM 1600
• Étanchéité supplémentaire sur tige avec joint torique FKM
• Tige inéjectable
• Plan de perçage pour actionneur selon ISO 5211
• Angle de fermeture > 7°

RÉALISATIONS SUR DEMANDE
• Pour d’autres types de raccordements à bride, veuillez contacter notre service commercial.
• Garnitures d’étanchéité en: PTFE chargé de verre (RPTFE-GF), PTFE chargé de graphite de carbone (RPTFE-CF). Pour les autres types de matériel, veuillez contacter notre service commercial
• Réalisation unidirectionnelle avec orifice de compensation de la pression dans le boisseau
• Levier en acier inoxydable
• Écrous et ressorts tige en acier inoxydable
• Pour les réalisations spéciales avec du matériel (corps/ boisseau/tige) autre que la version standard, contactez notre service commercial
• Marquage et certificat ATEX SUR DEMANDE

CERTIFICATIONS
• Conforme à la directive européenne 2014/68/UE DESP; émissions fugitives ISO 15848 (ISO FE BH-C03-SSA 0) ; TA-LUFT VDI 2440 ; SÉCU FEU: ISO 10497 / API 607
• API 6D: certificat n°6D-1007 uniquement pour les vannes avec écartement ANSI
• Sécurité fonctionnelle jusqu’au niveau SIL 3 selon CEI 61508
• Conforme à la directive ATEX 2014/34/UE, certificat ATEX SUR DEMANDE.

NORMES DE CONCEPTION
• Épaisseurs corps selon: ASME B16.34, ASME VIII div.1, EN 12516.
• API 6D
• Matériaux et valeurs nominales conformes à la norme ASME B16.34 pour les vannes ANSI et EN 12516 pour les vannes PN

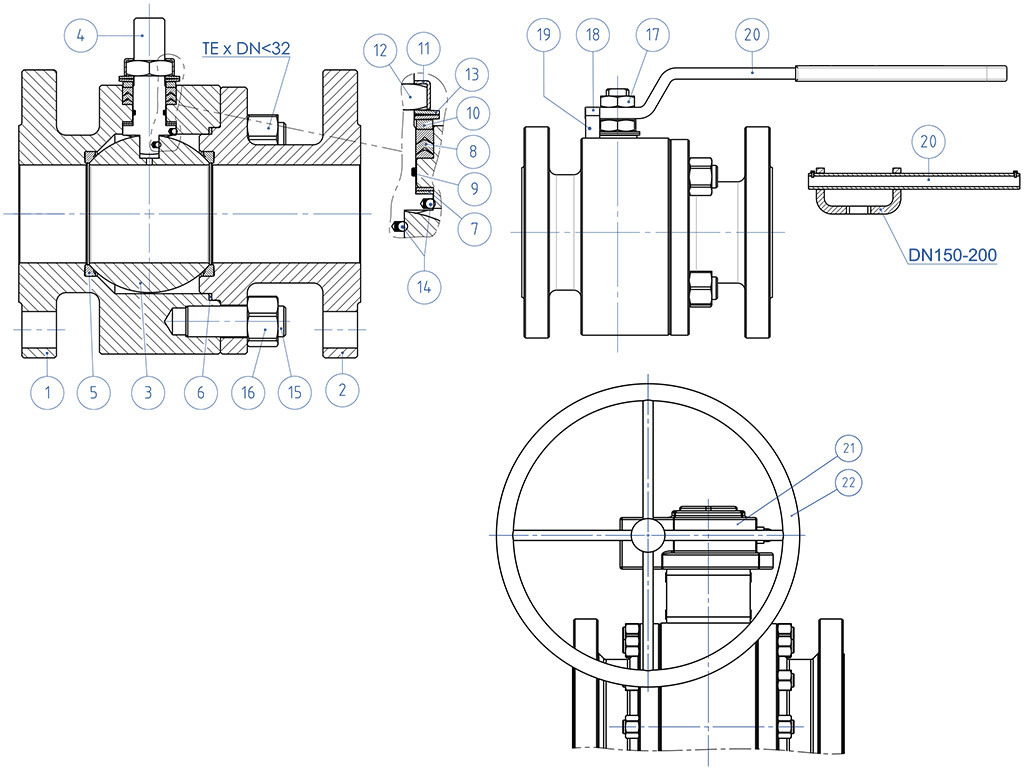

DIMENSIONS
MESURE
H
Y
∅V
∅M
∅N
F/T
RACC. ISO
KIT LEVIER
DN [mm]
[pouces]
DN 15
1/2"
71
140
---
36
M5
10/6
F03
KLV58004
DN 20
3/4"
73
140
---
36
M5
10/6
F03
KLV58004
DN 25
1"
87
150
---
42
M5
12/8
F04
KLV58006
DN 32
1" 1/4
91
150
---
42
M5
12/8
F04
KLV58006
DN 40
1" 1/2
108
275
---
50
M6
16/10
F05
KLV58008
DN 50
2"
118
275
---
50
M6
16/10
F05
KLV58008
DN 65
2" 1/2
143
350
---
70
M8
22/14
F07
KLV58010
DN 80
3"
150
350
---
70
M8
22/14
F07
KLV58010
DN 100
4"
198
450
---
102
M10
30/18
F10
KLV58012
DN 125
5"
208
450
---
102
M10
30/18
F10
KLV58012
DN 150 PN16 - ANSI150 (*)
6"
522
326
400
140
M16
45/30
F14
---
DN 150 PN25-40 - ANSI300
6"
522
347,5
600
140
M16
45/30
F14
---
DN 200 PN16-PN25-ANSI150 (*)
8"
516
347
500
140
M16
52/35
F14
---
DN 200 PN40
8"
614
348
500
140
M16
52/35
F14
---

Version STANDARD avec réducteur manuel pour DN150 et DN200.
(*) SUR DEMANDE version avec levier.

DIMENSIONS  -PN-
MESURE∅E
PN
A
B
C
∅G
∅R
S
P
∅H
NBRE
TROUS
∅I
Kg
L
KIT GARNITURES
DN [mm]
[pouces]
DN 15
1/2”
13
PN 16-40
32
52
10
95
45
2
16
65
4
14
3,0
115 (1)
KGBV485040
DN 20
3/4”
19
PN 16-40
35
55
10
105
58
2
18
75
4
14
3,8
120 (1)
KGBV485050
DN 25
1”
25
PN 16-40
42
68
15
115
68
2
18
85
4
14
5,2
125 (1)
KGBV485060
DN 32
1” 1/4
32
PN 16-40
47
73
15
140
78
2
18
100
4
18
7,6
130 (1)
KGBV485070
DN 40
1” 1/2
38
PN 16-40
58
93
21
150
88
3
18
110
4
18
10
140 (1)
KGBV485080
DN 50
2”
51
PN 16-40
67
102
21
165
102
3
20
125
4
18
14,3
150 (1)
KGBV485090
DN 65
2” 1/2
64
PN 16
83
130,5
28,4
185
122
3
18
145
4
18
20,2
170 (1)
KGBV485100
DN 65
2” 1/2
64
PN 25-40
83
130,5
28,4
185
122
3
22
145
8
18
28,2
270 (2)
KGBV485100
DN 80
3”
76
PN 16-40
90
137,5
28,4
200
138
3
24
160
8
18
25,4
180 (1)
KGBV485110
DN 100
4”
102
PN 16
111
172
35
220
158
3
20
180
8
18
38
190 (1)
KGBV485120
DN 100
4”
102
PN 25-40
111
172
35
235
162
3
24
190
8
22
57,8
300 (2)
KGBV485120
DN 125
5”
118
PN 16
117
182
35
250
188
3
22
210
8
18
68
325 (2)
KGBV485130
DN 150(*)
6”
152
PN 16
154
227,5
40,5
285
212
3
23
240
8
22
121
350 (2)
KGBV485140
DN 150
6”
152
PN 25-40
154
227,5
40,5
300
218
3
28
250
8
26
125
350
KGBV48514D
DN 200(*)
8”
203
PN 16
188
274
44,8
340
268
3
24
295
12
22
198
400 (2)
KGBV485150
DN 200(*)
8”
203
PN 25
188
274
44,8
360
310
3
30
310
12
26
220
457
KGBV485150
DN 200
8”
203
PN 40
195
274
44,8
375
285
3
34
320
12
30
250
502
KGBV48515D

DIMENSIONS   -ANSI-
MESURE∅E
ANSI
A
B
C
∅G
∅R
S
P
∅H

NBRE
TROUS
∅I
Kg
L
KIT GARNITURES
DN [mm]
[pouces]
DN 15
1/2”
13
ANSI 150
32
52
10
90
35
1,6
11,2
60,3
4
16
3,0
108 (3)
KGBV485040
DN 15
1/2”
13
ANSI 300
32
52
10
95
35
1,6
14,5
66,7
4
16
2,7
140 (3)
KGBV485040
DN 20
3/4”
19
ANSI 150
35
55
10
100
43
1,6
13
69,9
4
16
3,1
117(3)
KGBV485050
DN 20
3/4”
19
ANSI 300
35
55
10
115
43
1,6
16,6
82,6
4
19
4,2
152(3)
KGBV485050
DN 25
1”
25
ANSI 150
42
68
15
110
51
1,6
14,5
79,4
4
16
4,5
127 (3)
KGBV485060
DN 25
1”
25
ANSI 300
42
68
15
125
51
1,6
18
88,9
4
19
5,9
165 (3)
KGBV485060
DN 32
1” 1/4
32
ANSI 150
47
73
15
115
63,5
1,6
16,1
88,9
4
16
6,2
140 (3)
KGBV485070
DN 32
1” 1/4
32
ANSI 300
47
73
15
135
63,5
1,6
19,5
98,4
4
19
8,7
178 (3)
KGBV485070
DN 40
1” 1/2
38
ANSI 150
58
93
21
125
73
1,6
18
98,4
4
16
9,4
165 (3)
KGBV485080
DN 40
1” 1/2
38
ANSI 300
58
93
21
155
73
1,6
21
114,3
4
22
12
190 (3)
KGBV485080
DN 50
2”
51
ANSI 150
67
102
21
150
92
1,6
19,6
120,7
4
19
13,3
178 (4)
KGBV485090
DN 50
2”
51
ANSI 300
67
102
21
165
92
1,6
22,6
127,0
8
19
16,5
216 (4)
KGBV485090
DN 65
2” 1/2
64
ANSI 150
83
130,5
28,4
180
104,8
1,6
22,6
139,7
4
19
23,1
191 (4)
KGBV485100
DN 65
2” 1/2
64
ANSI  300
83
130,5
28,4
190
104,8
1,6
26,1
149,2
8
22
27,3
241 (4)
KGBV485100
DN 80
3”
76
ANSI 150
90
137,5
28,4
190
127
1,6
24
152,4
4
19
27
203 (4)
KGBV485110
DN 80
3”
76
ANSI 300
96
137,5
28,4
209
127
1,6
29
168,3
8
22
38,1
282 (4)
KGBV485110
DN 100
4”
102
ANSI 150
111
172
35
230
157,2
1,6
24,6
190,5
8
19
46
229 (4)
KGBV485120
DN 100
4”
102
ANSI 300
111
172
35
255
157,2
1,6
32,6
200,0
8
22
67,7
305 (4)
KGBV485120
DN 125
5”
118
ANSI 150
117
182
35
255
185,7
1,6
24,5
215,9
8
22
62
254 (3)
KGBV485130
DN 125
5”
118
ANSI 300
125
182
35
280
185,7
1,6
36,6
235
8
22
94
381 (3)
KGBV485130
DN 150(*)
6”
152
ANSI 150
154
227,5
40,5
280
216
1,6
25,6
241,3
8
22
126
394 (4)
KGBV485140
DN 150
6”
152
ANSI 300
154
227,5
40,5
320
216
1,6
37,6
269,9
12
22
147
403
KGBV48514D
DN 200(*)
8”
203
ANSI 150
188
274
44,8
345
269,9
1,6
29,5
298,5
8
22
210
457 (4)
KGBV485150

Version STANDARD avec réducteur manuel pour DN150 et DN200.
(*) SUR DEMANDE version avec levier.
(1) EN558 TAB. 2 COL. 14 / DIN 3202-1 F4 (2) EN558 TAB. 2 COL. 15 / DIN 3202-1 F5 (3) ANSI B16.10 (4) B16.10 / API6D

MATÉRIAUX
PN16-40 ANSI 150-300 À PARTIR D’UNE BARRE

Description
316 Stainless steel
1
Corps
ASTM A182 F316 / A479TP.316
(1.4401 / X5CrNiMo17-12-2)
2
Connecteurs
3
Boisseau
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Tige
A564 TP.630 (17-4PH)
5*
Siège
TFM1600 (.) (2)
6*
Garniture corps-connecteur
GRAFOIL
7*
Garniture inférieure tige
TFM1600 (.)
8*
Joints de type chevron
TFM1600 (.)
9*
Joint torique tige
FKM (.)
10
Bague presse-étoupe
304 S.S.
11
Plaque blocage écrou
304 S.S.
12
Écrou tige
UNI 3740-1 6S GALVANISÉ (x)
13
Rondelles ressort
50CrV4 GALVANISÉ (xx)
14
Dispositif antistatique
316 S.S.
15
Goujons
ASTM A193-B8
16
Écrous
ASTM A194-Gr.8
17
Contre-écrou
UNI 3740-1 6S GALVANISÉ (x)
18
Vis de butée
A2-70 UNI 3740 (304 S.S.)
19
Butée de position
ACIER AU CARBONE GALVANISÉ (x)
20
LevierFe37 GALVANISÉ (x)
21
Réducteur
FONTE (PEINT)
22
VolantFe 42 UNI 7091
* Composants du kit de garnitures

Sur demande disponible en:
(x): 304 S.S.
(xx): 301 S.S.
(2) DEVLON pour DN150 PN25-40 - ANSI300, DN200 PN40.
(.): Autre matériel disponible sur demande.

Diagramme pression/température pour vannes avec corps en acier carbone

Diagramme pression/température pour vannes avec corps en acier inox

COUPLES DE DÉMARRAGE EN Nm AVEC SIÈGE EN TFM 1600 ET AVEC FLUIDE VÉHICULÉ EAU (*)
MESUREDN 15
DN 20
DN 25
DN 32
DN 40
DN 50
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
0 bar












PN16 bar
8
13
19
28
42
61
85
128
220
245
405
690
PN25 bar
9,5
14,5
20
29
43
66
98
158
252
383


PN40 bar
11
16
21
31
44
72
108
165
292
510


ANSI 150-20 bar
9
14
19,5
30
43
65
96
153
243
360
480
750
ANSI 300-50 bar
12
18
22
32
46
80
115
180
302
570



(*) : si les fluides véhiculés sont des fluides dégraissants et/ou contenant des particules solides, les couples de manœuvre peuvent être supérieurs à ceux indiqués dans le tableau
Les valeurs du couple en Nm peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité d’1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial.
Le dimensionnement des actionneurs pneumatiques a été établi en tenant compte d’une pression d’alimentation minimale de 5,6 barg.


RALLONGE GUIDÉE SOUDÉE AU LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAU
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2 (**)

(*): Sur demande disponibles en 304 S.S. (**): Indisponible sur les vannes avec raccord iso F04

RALLONGE GUIDÉE POUR ACTIONNEUR

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAU
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Vis
A2-70 UNI 3740 (304 s.s.)

DIMENSIONS
ISO
A
B
C
D
F/T
M
N
F03
20
36
5,5
10,22
10/6
36
M5
F04
26
42
5,5
15,08
12/8
42
M5
F05
35
50
6,5
21,14
16/10
50
M6
F07
47,5
65
8,5
28,41
22/14
70
M8
F10
61
102
10,5
35,13
30/18
102
M10

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne; à demander lors de la commande.

CONFIGURER ACTIONNEMENT
Sélectionnez les paramètres de recherche
RECHERCHER UN ARTICLE
X FERMER

PROCHAIN ÉVÈNEMENT

EcoVadis Rating Certificate 2020
EcoVadis Rating Certificate 2020
