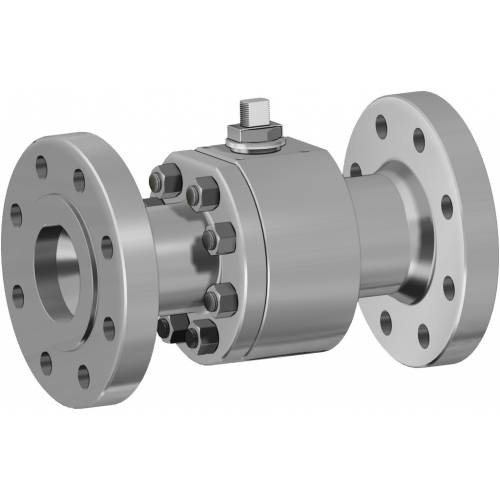

Vanne à boisseau sphérique THOR Split Body ANSI 600 passage réduit acier inox

Vanne à boisseau sphérique THOR Split Body ANSI 600 passage réduit acier inox
Catégorie THOR
Sous-catégorie THOR Split Body

Gamme THOR Split Body ANSI 600 passage réduit

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
DÉCODIFIER CODE
  • avantages
  • dimensions
  • matériaux
  • accessoires
  • documents

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
 Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certificat jusqu’à SIL 3
Niveau élevé de sécurité fonctionnelle

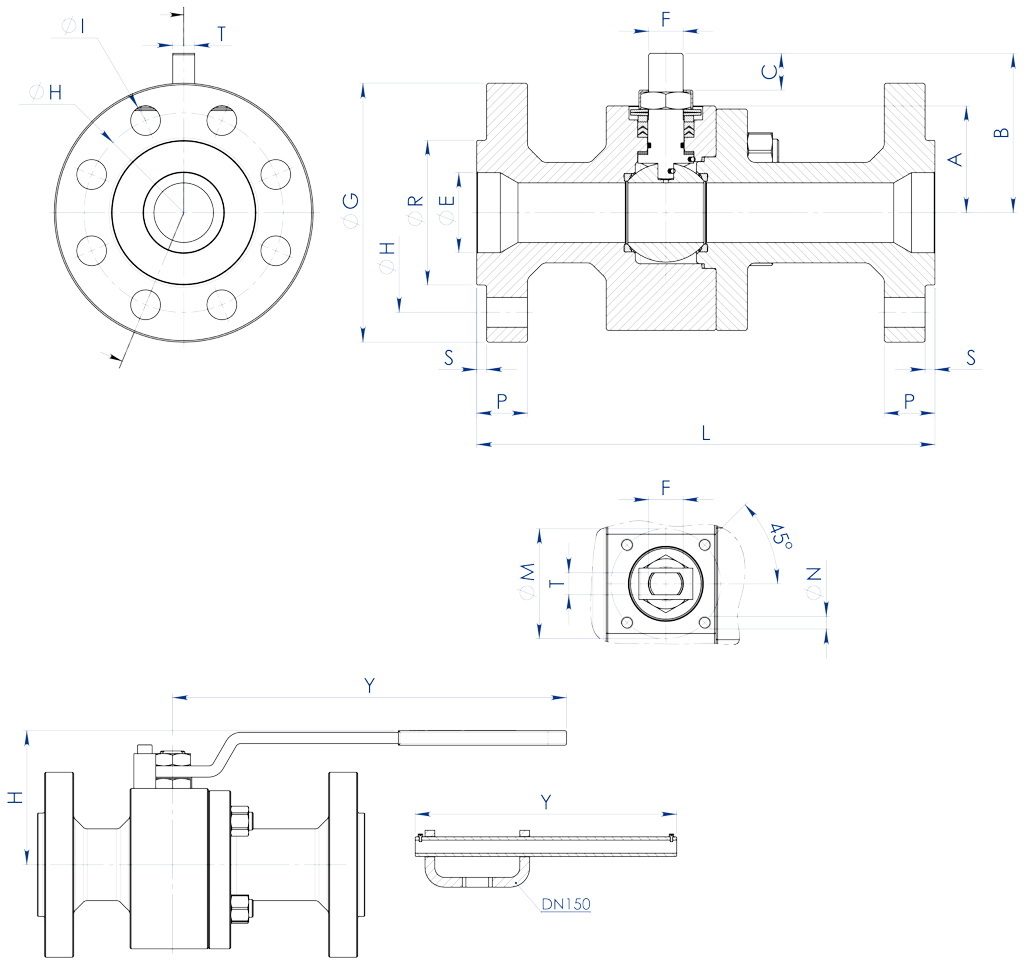

DIMENSIONS
MESURE
ANSI
A
B
C
∅E
RACC. ISO
∅M
∅N
F/T
∅G
∅R
S
∅H
NBRE
TROUS
∅I
P
Kg
L
HYKIT LEVIER
KIT GARNITURES
DN [mm]
[pouces]
20x15
3/4”x1/2”
600
40
54,5
9,6
19
F04
42
M5
12/8
11842,9
6,4
82,6
4
19
22,6
6,8
190
80
150
KLV58006
KGBV472040
25x20
1”x3/4”
600
45
57,5
9,6
25
F04
42
M5
12/8
125
50,8
6,4
88,9
4
19
24,4
8
216
88
150
KLV58006
KGBV472050
32x25
1”1/4x1”
600
50
71,5
14,6
32
F05
50
M6
16/10
135
63,5
6,4
98,6
4
19
27,4
10,8
229
95
275
KLV58008
KGBV472060
40x32
1”1/2x1”1/4
600
55
76,5
14,6
38
F05
50
M6
16/10
155
73
6,4
114,3
4
22
29,1
14,1
241
100
275
KLV58008
KGBV472070
50x40
2”x1”1/2
600
68
98,5
20,4
51
F07
70
M8
22/14
165
91,96,4
127
8
19
32,1
21,5
292
120
350
KLV58010
KGBV472080
65x50
2”1/2x2”
600
74
107,5
20,4
64
F07
70
M8
22/14
190
104,6
6,4
149,4
8
22
36,1
28,8
330
129
350
KLV58010
KGBV472090
80x65
3”x2”1/2
600
94
144
25,1
76
F10
102
M10
30/18
210
127
6,4
168,1
8
22
39,1
49
356
180
450
KLV58012
KGBV472100
100x80
4”x3”
600
101,5
151,5
25,1
102
F10
102
M10
30/18
275
157,2
6,4
215,9
8
25,5
45,1
75,3
432
188
450
KLV58012
KGBV472110
150x100
6”x4”
600
126
196,5
40,5
152
F14
140
M16
45/30
357215,9
6,4
292,1
12
28,6
54,4
160
559
243
800
KLV58014
KGBV472120

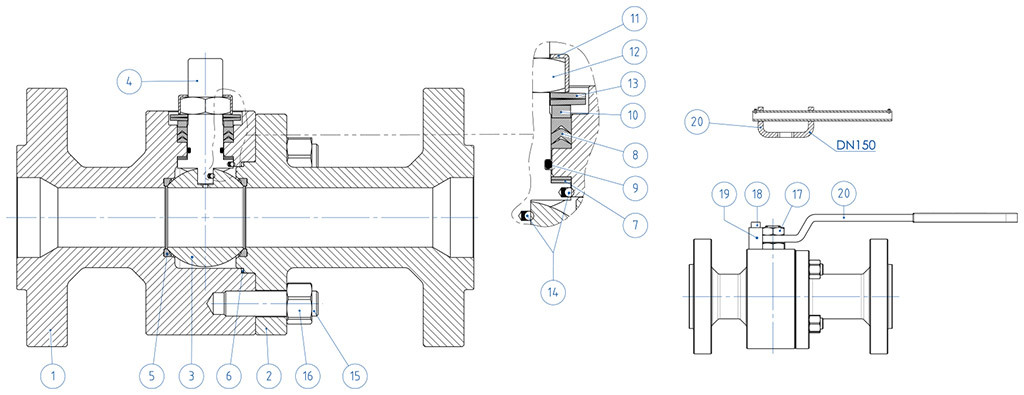

MATÉRIAUX
ANSI 600  À PARTIR D’UNE BARRE

Description316 Stainless steel
1
Corps
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Connecteur
3
Boisseau
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Tige
A564 TP.630 (17-4PH)
5*
Siège
DEVLON (.)
6*
Garniture corps-connecteur
GRAFOIL
7*
Garniture inférieure tige
Modified PTFE (.) (1)
8*
Joints de type chevron
Modified PTFE (.)
9*
Joint torique tige
FKM (.)
10
Bague presse-étoupe
304 S.S.
11
Plaque butée écrou
304 S.S.
12
Écrou tige
Acier au carbone galvanisé (x)
13
Rondelles ressort
Acier au carbone galvanisé (xx)
14
Dispositif antistatique
316 S.S.
15
Goujons
ASTM A193-B8
16
Écrous
ASTM A194-Gr.8
17
Contre-écrou
Acier au carbone galvanisé
18
Vis de butée
A2-70 (304 S.S.)
19
Butée de position
Acier au carbone galvanisé (x)
20
Levier
Fe37 galvanisé
* Composants du kit de garnitures

Sur demande disponible en:
(x): 304 s.s.
(xx): 301 s.s.
(1): pour DN≤40x32 disponible uniquement en DEVLON
(.): Autre matériel disponible sur demande

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Entretoise
PTFE Chargée carbone


(*) : Sur demande disponibles en 304 S.S.


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

 MATÉRIAUX
N° PIÈCE
 DESCRIPTION
MATÉRIAUX
1
Rallonge
ASTM A351 CF8M
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
Joint torique
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé  (*)
7
Goupille arrêt levier
acier au carbone galvanisé  (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2-70 (**)
10
Entretoise
PTFE Chargée carbone


(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 S.S.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Garniture d'étanchéité
GRAFOIL


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.
