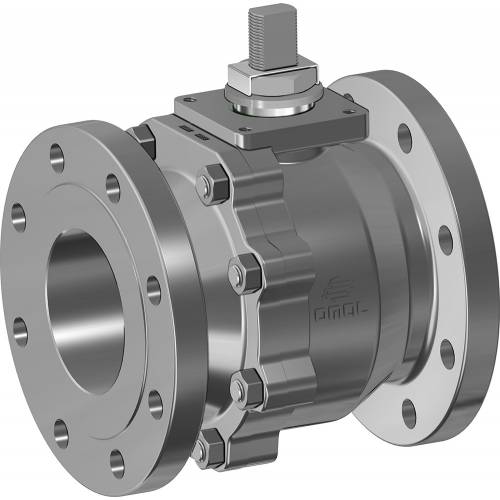

Vanne à boisseau sphérique THOR Split Body ANSI 150-300 acier inox à partir d’une fusion

Vanne à boisseau sphérique THOR Split Body ANSI 150-300 acier inox à partir d’une fusion
Catégorie THOR
Sous-catégorie THOR Split Body

Gamme THOR Split Body ANSI 150-300 acier inox à partir de fusion

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
DÉCODIFIER CODE
  • avantages
  • dimensions
  • matériaux
  • accessoires
  • documents

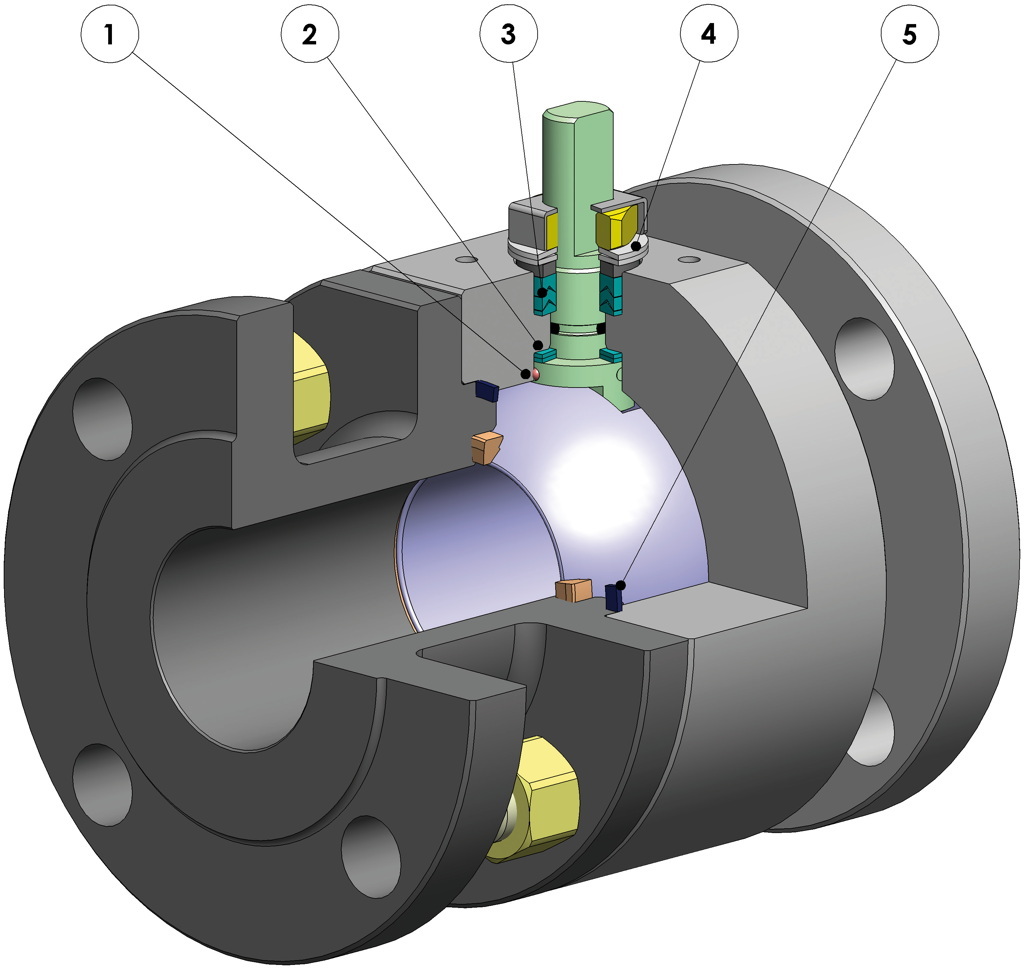

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
 Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certificat jusqu’à SIL 3
Niveau élevé de sécurité fonctionnelle

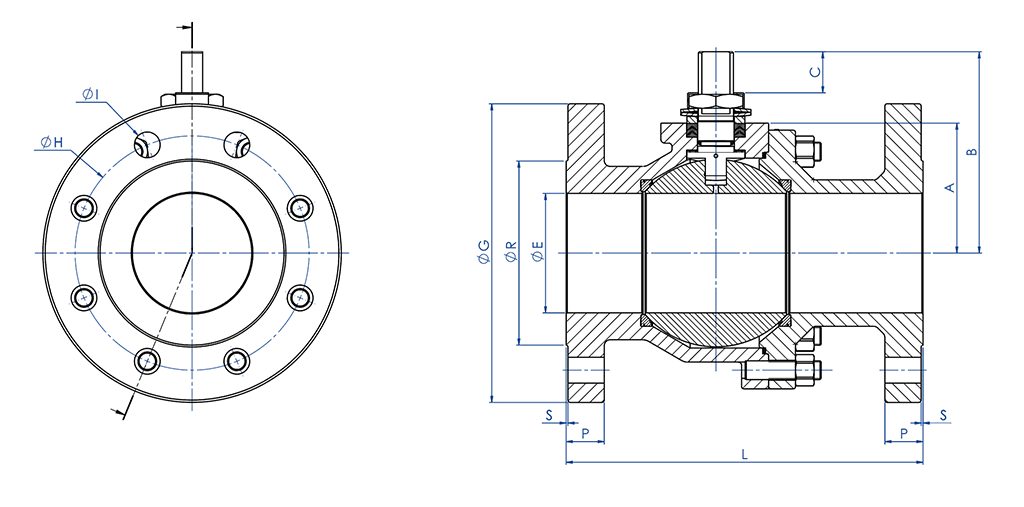

DIMENSIONS AXE NU


DIMENSIONS AXE NU
MESURE
ANSI
A
B
C
∅G
∅R
S
P
∅H
NBRE
TROUS
∅I
L (4)
Kg
KIT GARNITURES
DN [mm]
[pouces]
DN 151/2"
ANSI 150
325210
90
35
1,6
11,6
60,3
4
16
108
1,8
KGBV485040
DN 151/2"
ANSI 300
325210
95
35
1,6
15,3
66,7
4
16
140
2,5
KGBV485040
DN 203/4"
ANSI 150
355510
100
43
1,6
13,6
70
4
16
117
2,5
KGBV485050
DN 203/4"
ANSI 300
355510
100
43
1,6
17,1
82,6
4
19
152
3,7
KGBV485050
DN 251"
ANSI 150
426815
110
50,8
1,6
14,8
79,4
4
16
127
3,3
KGBV485060
DN 251"
ANSI 300
426815
125
50,8
1,6
18,1
88,9
4
19
165
4,6
KGBV485060
DN 321"1/4
ANSI 150
477315
117
63,5
1,6
17,6
88,9
4
16
140
4,5
KGBV485070
DN 321"1/4
ANSI 300
477315
133
63,5
1,6
20,6
98,6
4
19
178
6,6
KGBV485070
DN 401" 1/2
ANSI 150
589321
125
73
1,6
18,6
98,4
4
16
165
6,5
KGBV485080
DN 401" 1/2
ANSI 300
589321
155
73
1,6
21,6
114,3
4
22
190
8,9
KGBV485080
DN 502"
ANSI 150
6710221
150
92,1
1,6
20,6
120,7
4
19
178
10,3
KGBV485090
DN 502"
ANSI 300
6710221
165
92,1
1,6
22,6
127
819
216
12,6
KGBV485090
DN 652" 1/2
ANSI 150
83130,5
28,5
178
104,6
1,6
23,6
139,7
419
19115,7
KGBV485100
DN 652" 1/2
ANSI 300
83130,5
28,5
190
104,6
1,6
26,6
149,4
822
241
19,6
KGBV485100
DN 803"
ANSI 150
90137,5
28,5
190
127
1,6
24,6
152,4
419
203
19,6
KGBV485110
DN 803"
ANSI 300
90137,5
28,5
210
127
1,6
29,6
168,3
822
282
26,7
KGBV485110
DN 1004"
ANSI 150
111172
35
230
157,2
1,6
25,1
190,5
819
229
33,0
KGBV485112
DN 1004"
ANSI 300
111172
35
255
157,2
1,6
32,6
200
822
305
46,3
KGBV485112
DN 150
6”
ANSI 150
154
227,5
40,5
280
216
1,6
26,1
241,3
8
22
394
88,7
KGBVVT1140
DN 150
6”
ANSI 300
154
227,5
40,5
320
216
1,6
37,6
269,9
12
22
403
110,0
KGBVVT114D
DN 200
8”
ANSI 150
192
274
44,8
345
270
1,6
29,6
298,5
8
22
457
161,7
KGBVVT1150
(4) B16.10 / API6D

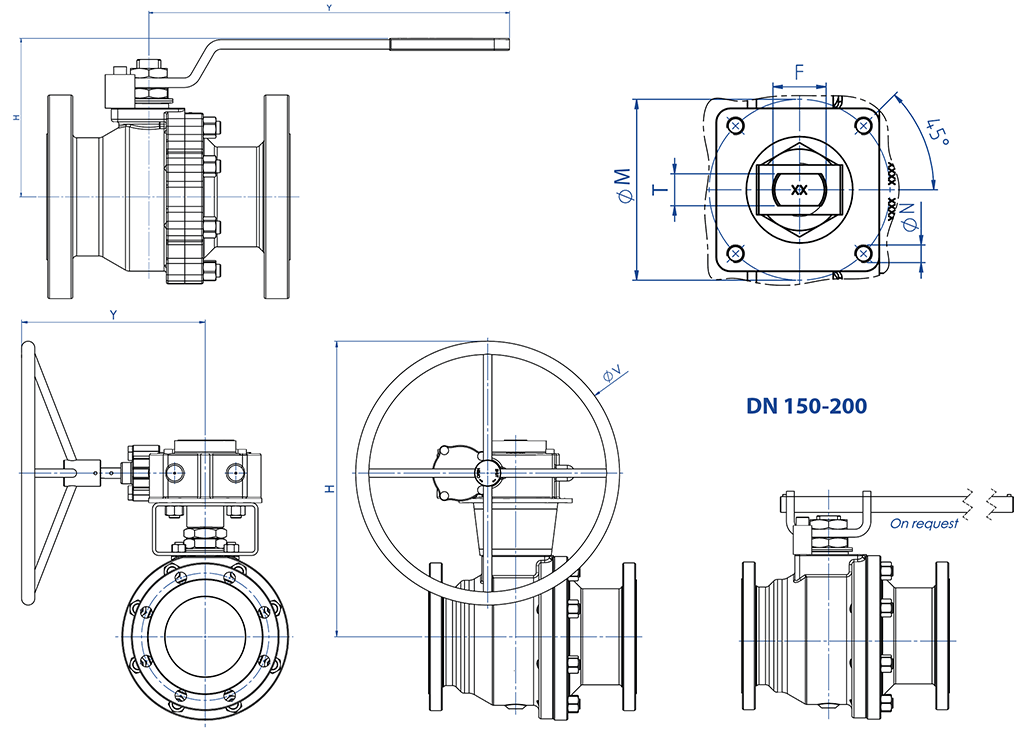

DIMENSIONS AVEC LEVIER


DIMENSIONS AVEC LEVIER
MESURE
ANSI
H
Y
ØV
ØM
ØN
F/T
ACT. ISO
Kg
KIT LEVIER
DN [mm]
[pouces]
DN 151/2"
ANSI 150
71
141,5
---
36
M5
10/6
F03
2
KLV58004
DN 151/2"
ANSI 300
71
141,5
---
36
M5
10/6
F03
2,7
KLV58004
DN 203/4"
ANSI 150
74
141,5
---
36
M5
10/6
F03
2,7
KLV58004
DN 203/4"
ANSI 300
74
141,5
---
36
M5
10/6
F03
3,9
KLV58004
DN 251"
ANSI 150
87
152
---
42
M5
12/8
F04
3,5
KLV58006
DN 251"
ANSI 300
87
152
---
42
M5
12/8
F04
5KLV58006
DN 321"1/4
ANSI 150
92
152
---
42
M5
12/8
F04
4,9
KLV58006
DN 321"1/4
ANSI 300
92
152
---
42
M5
12/8
F04
7KLV58006
DN 401" 1/2
ANSI 150
109
277
---
50
M6
16/10
F05
7,2KLV58008
DN 401" 1/2
ANSI 300
109
277
---
50
M6
16/10
F05
9,4KLV58008
DN 502"
ANSI 150
118
277
---
50
M6
16/10
F05
11KLV58008
DN 502"
ANSI 300
118
277
---
50
M6
16/10
F05
13,5KLV58008
DN 652" 1/2
ANSI 150
143
352
---
70
M8
22/14
F07
17KLV58010
DN 652" 1/2
ANSI 300
143
352
---
70
M8
22/14
F07
21KLV58010
DN 803"
ANSI 150
150
352
---
70
M8
22/14
F07
21KLV58010
DN 803"
ANSI 300
150
352
---
70
M8
22/14
F07
28KLV58010
DN 1004"
ANSI 150
198
452
---
102
M10
30/18
F10
36KLV58012
DN 1004"
ANSI 300
198
452
---
102
M10
30/18
F10
50KLV58012
DN 150
6”
ANSI 150
502
326
400
140
M16
45/30
F14
126
---
DN 150
6”
ANSI 300
560
347
500
140
M16
45/30
F14
147
---
DN 200
8”
ANSI 150
590
347
500
140
M16
52/35
F14
200
---

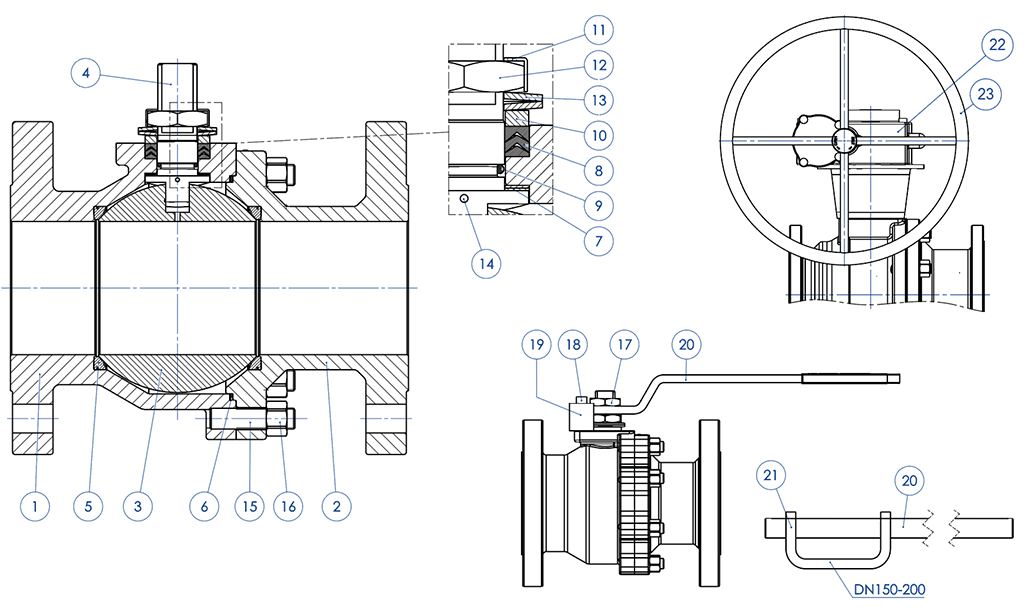

MATÉRIAUX
ANSI 150-300 À PARTIR D’UNE FUSION

Description
CF8M Stainless steel
1
Corps
ASTM A351 CF8M  (1.4408/Gx5CrNiMo19-12-2)
2
Connecteur
3
Boisseau
ASTM A351 CF8M  (1.4408/Gx5CrNiMo19-12-2)
4
Tige
A564 TP.630 (17-4PH)
5*
Siège
Modified PTFE (.) (2)
6*
Garniture corps-connecteur
GRAFOIL
7*
Garniture inférieure tige
Modified PTFE (.)
8*
Joints de type chevron
Modified PTFE (.)
9*
Joint torique tige
FKM (.)
10
Bague presse-étoupe
304 S.S.
11
Plaque blocage écrou
304 S.S.
12
Écrou tige
Acier au carbone galvanisé (x)
13
Rondelles ressort
Acier au carbone galvanisé (xx)
14
Dispositif antistatique
316 S.S.
15
Goujons Stud
ASTM A193-B8
16
Écrous
ASTM A194-Gr.8
17
Contre-écrou
Acier au carbone galvanisé (x)
18
Vis de butée
A2-70 (304 S.S.)
19
Butée de position
Acier au carbone galvanisé (x)
20
Levier
Fe37 Galvanisé
21
Levier siège
Fe37 Galvanisé
22
Réducteur
Fonte (peint)
23
Volant
Carbon steel painted
* Composants du kit de garnitures

Sur demande disponible en:
(x): 304 S.S.
(xx): 301 S.S.
(2) DEVLON pour DN150 - ANSI300
(.): Autre matériel disponible sur demande

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Entretoise
PTFE Chargée carbone


(*) : Sur demande disponibles en 304 S.S.


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

 MATÉRIAUX
N° PIÈCE
 DESCRIPTION
MATÉRIAUX
1
Rallonge
ASTM A351 CF8M
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
Joint torique
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé  (*)
7
Goupille arrêt levier
acier au carbone galvanisé  (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2-70 (**)
10
Entretoise
PTFE Chargée carbone


(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 S.S.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Garniture d'étanchéité
GRAFOIL


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

CONFIGURER ACTIONNEMENT
Sélectionnez les paramètres de recherche
RECHERCHER UN ARTICLE
X FERMER

PROCHAIN ÉVÈNEMENT

IVS Industrial Valve Summit 2024
IVS Industrial Valve Summit 2024
Bergamo (Italy), 15th - 16th May 2024
