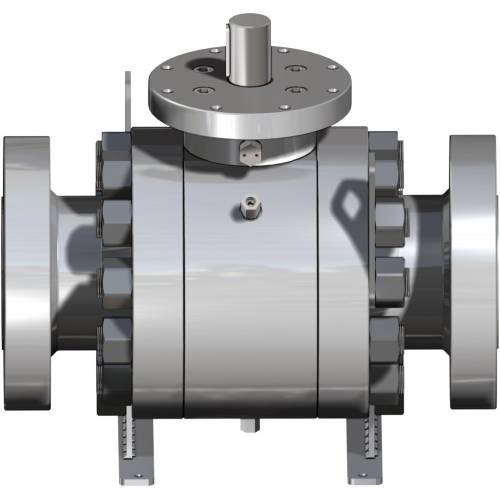

Vanne à boisseau sphérique SUPREME Trunnion

Télécharger Catalogue général
Télécharger catalogue accessoires actionneurs
Décodifier MAGNUM & THOR
Configurez votre produit
Téléchargez le fichier 2D et 3D sous différents formats
iconaDisegni
Télécharger Conditions de vente
Vanne à boisseau sphérique SUPREME Trunnion
Macro Vannes à boisseau sphérique
Catégorie SUPREME Trunnion

DEMANDE D'INFORMATIONS
IMPRIMER PAGE
  • avantages
  • caractéristiques
  • dimensions
  • composants
  • dimensions et accessoires
  • info actionnements
  • documents

DN ≤ 100 MESURE ≤ 4” – ANSI 150-300

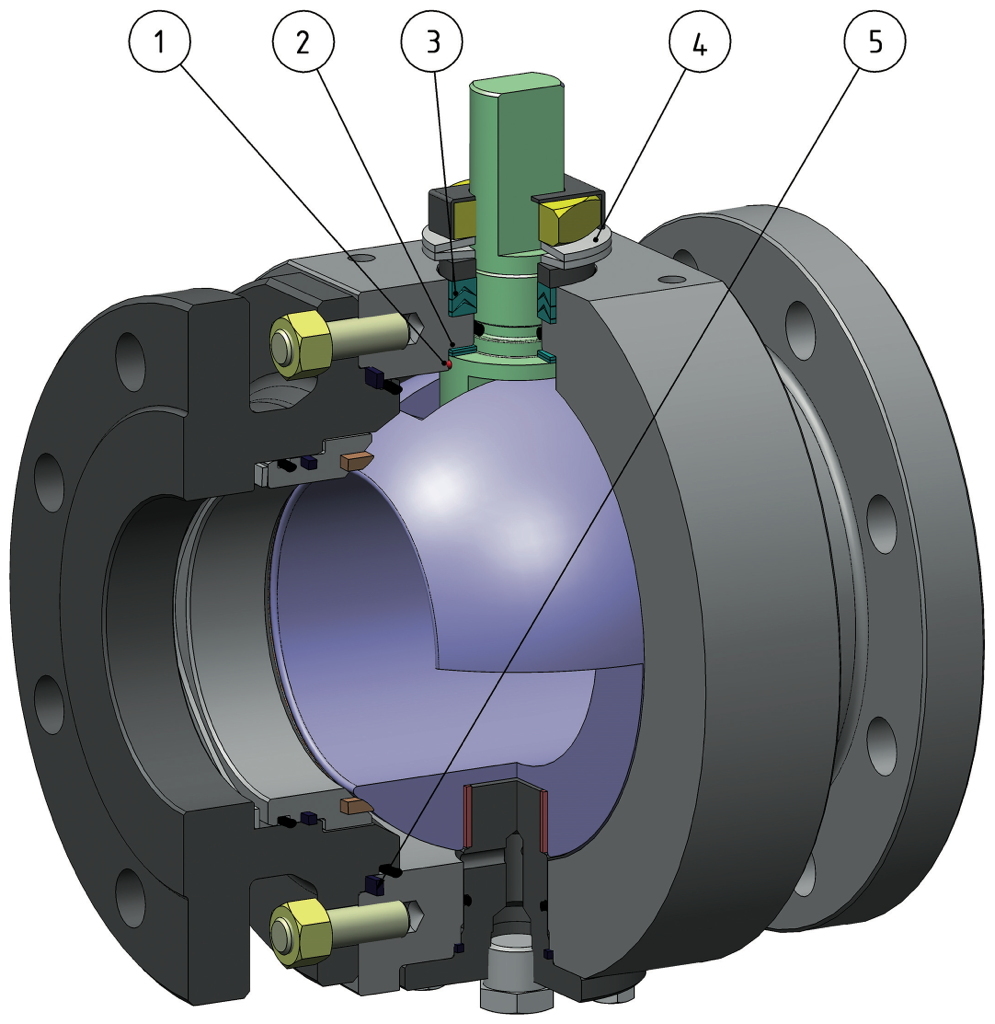

Vanne à boisseau sphérique SUPREME Trunnion - avantages - DN ≤ 100 MESURE ≤ 4” – ANSI 150-300

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées.
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec trois garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en chevron (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique.
Allongement de la durée de vie de la vanne
Couple d’actionnement moindre

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certifié jusqu'à SIL 3
Niveau élevé de sécurité fonctionnelle

DN ≤ 100 MESURE ≤ 4” – ANSI ≥ 600

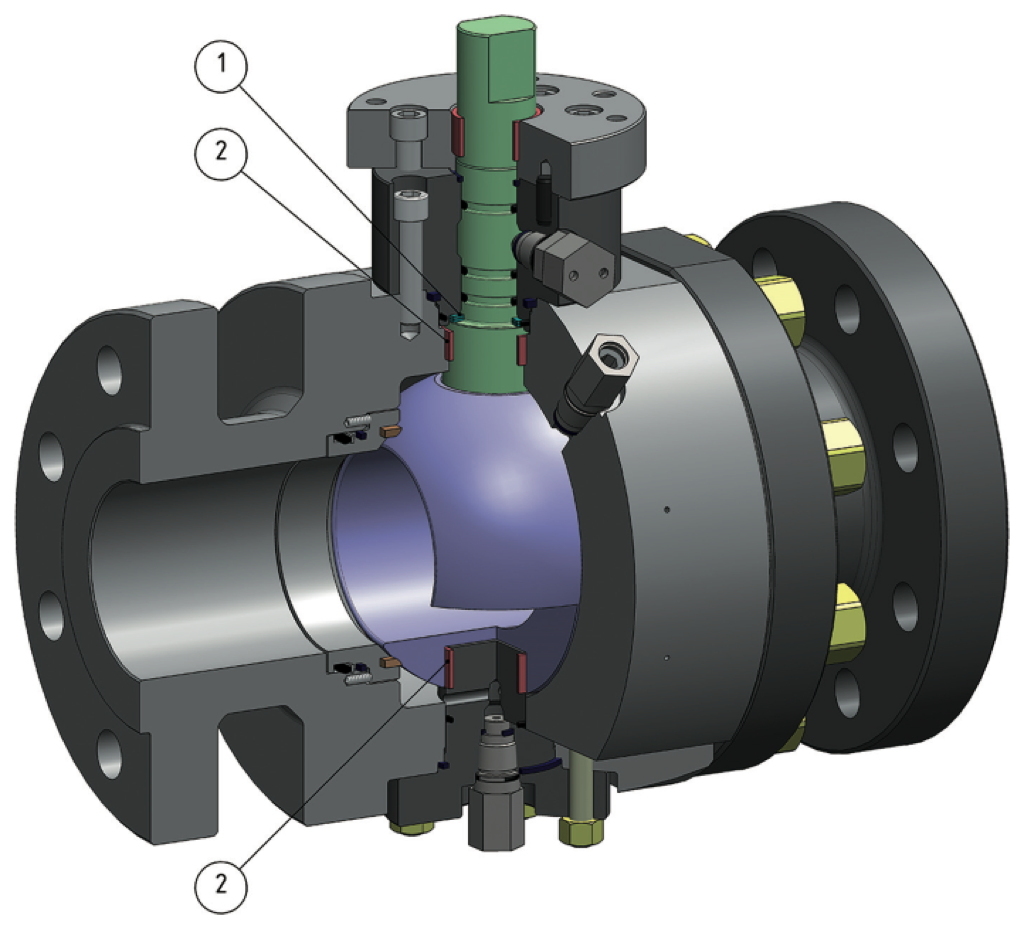

Vanne à boisseau sphérique SUPREME Trunnion - avantages - DN ≤ 100 MESURE ≤ 4” – ANSI ≥ 600

1. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

2. Douilles de guidage à double bille
Diminuent le couple de serrage de la valve

Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

Étanchéité élastique en graphite
Garantit une étanchéité indépendamment des excursions thermiques auxquelles est soumise la vanne

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certifié jusqu'à SIL 3
Niveau élevé de sécurité fonctionnelle

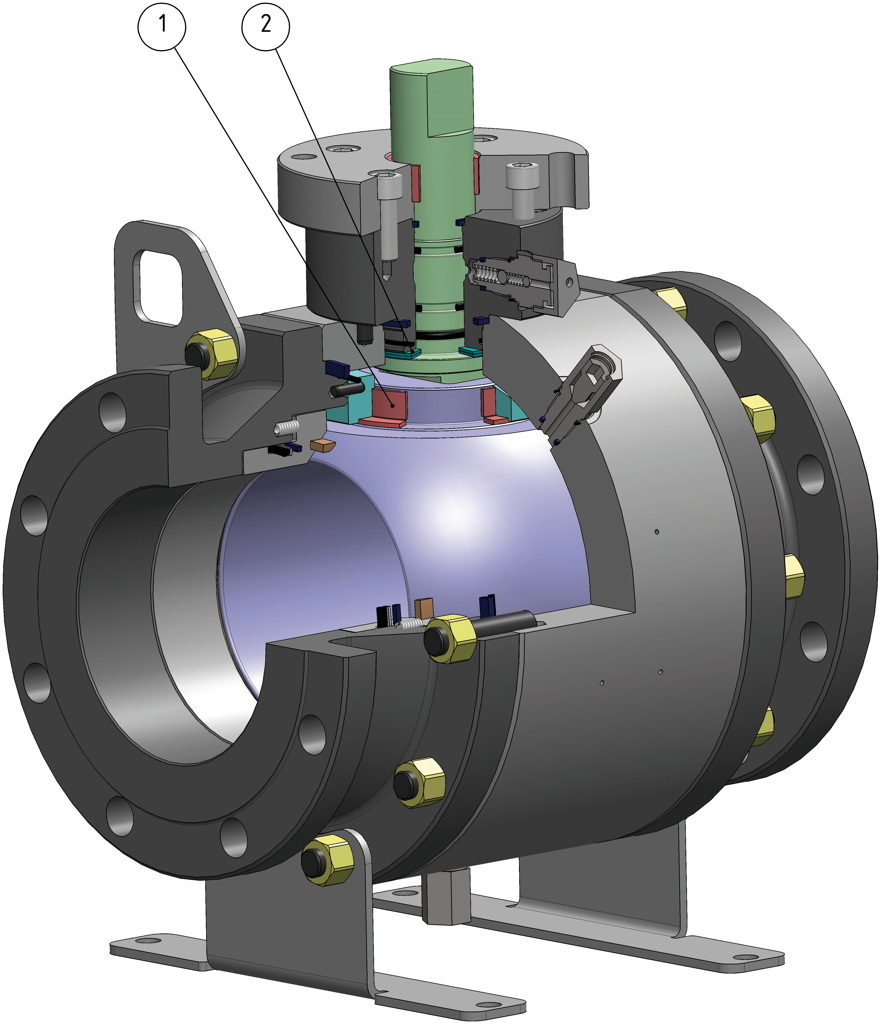

DN ≥ 150 MESURE ≥ 6”

Vanne à boisseau sphérique SUPREME Trunnion - avantages - DN ≥ 150 MESURE ≥ 6”

1. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

2. Douilles de guidage à double bille
Diminuent le couple de serrage de la valve

Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

Étanchéité élastique en graphite
Garantit une étanchéité indépendamment des excursions thermiques auxquelles est soumise la vanne

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certifié jusqu'à SIL 3
Niveau élevé de sécurité fonctionnelle

Certification "EMISSIONS FUGITIVES"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

RÉALISATION STANDARD
• Corps en deux ou trois pièces
• Sièges d’étanchéité résilients
• Décharge automatique de la surpression dans le corps
• Double Block & Bleed
• Classes de pression: ANSI 150÷ANSI 2500
• Applications: installations chimiques et pétrochimiques, centrales électriques et autres applications dans l'industrie de process pour liquides, gaz, vapeur et hydrocarbures
• Tige anti-éjection

RÉALISATIONS SPÉCIALES SUR DEMANDE
• Double effet piston
• Matériaux et réalisations spéciales selon les spécifications du client.
• Marquage et certificat ATEX SUR DEMANDE

CERTIFICATIONS
• Conforme à la directive européenne 2014/68/UE DESP.
• Conforme à la directive européenne 2014/34/UE ATEX. (Certificat ATEX SUR DEMANDE).
• Niveau de sécurité fonctionnelle jusqu’à SIL 3 selon CEI 61508.
• RÉSISTANCE AU FEU EN ISO 10497-API607.
• Émissions fugitives UNI EN ISO 15848.

NORMES DE PROJET
• ASME B16.34
• Extrémités: ASME B16.5 (RF-RTJ), ASME B16.25 (BW)
• Écartement: ASME B16.10
• Bride pour le montage actionnement: ISO5211
• Design API 6D on request.

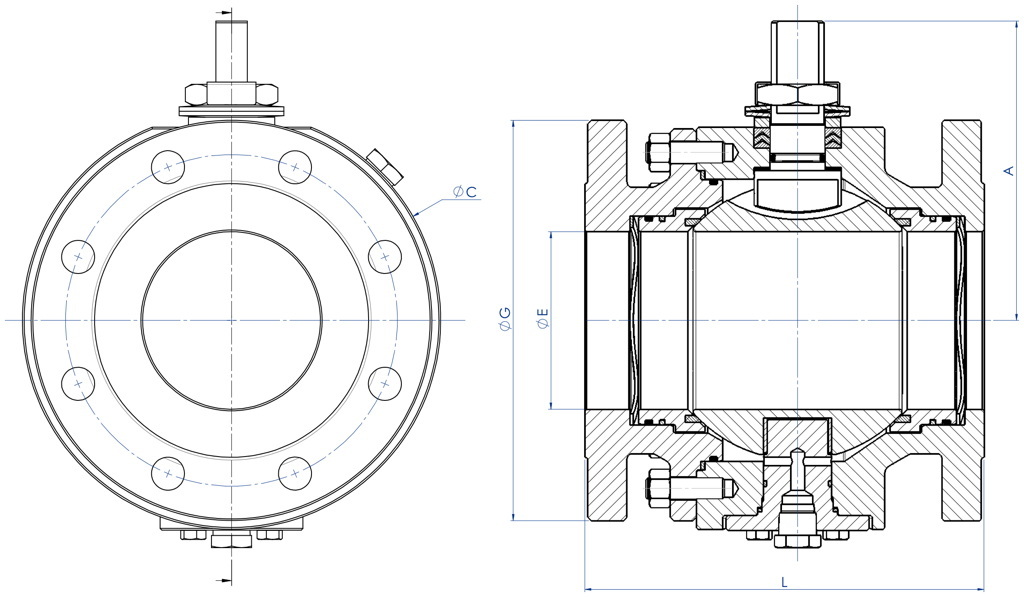

DN≤100 MESURE ≤4” ANSI 150-300

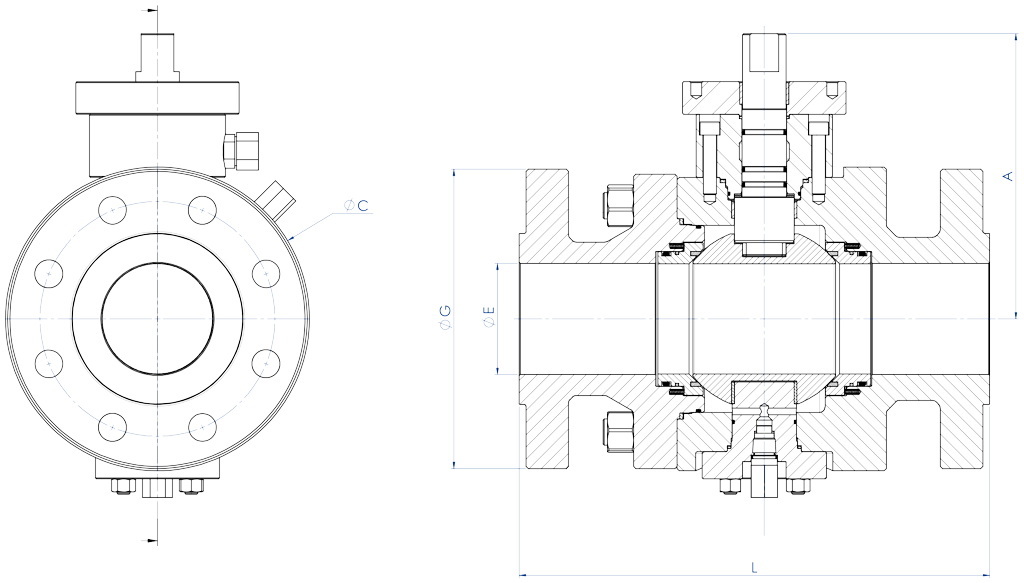

Vanne à boisseau sphérique SUPREME Trunnion - dimensions - DN≤100 MESURE ≤4” ANSI 150-300

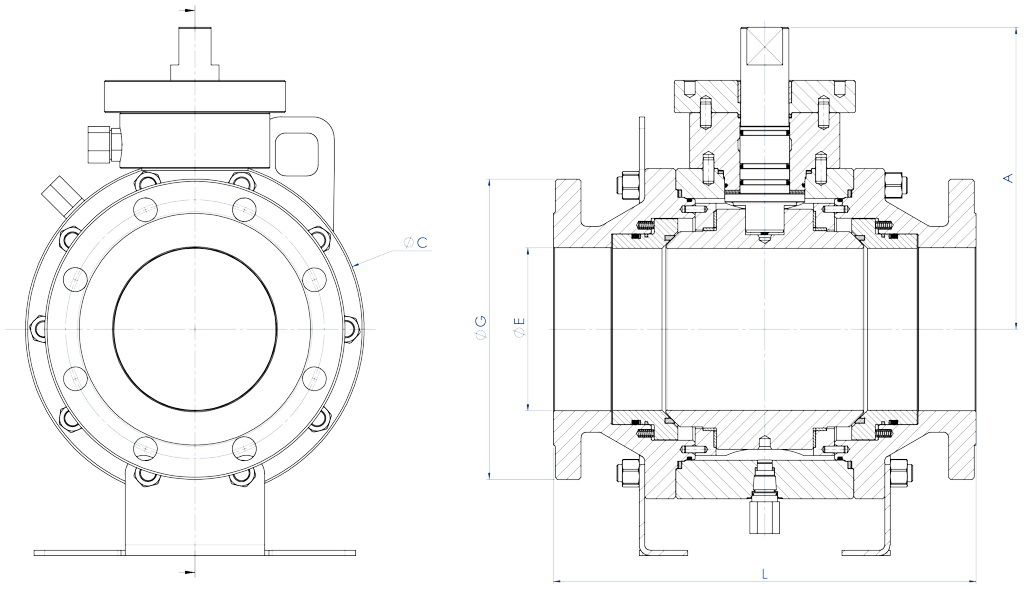

DN≤100 MESURE ≤4” ANSI ≥600

Vanne à boisseau sphérique SUPREME Trunnion - dimensions - DN≤100 MESURE ≤4” ANSI ≥600

DN ≥150 MESURE ≥6”

Vanne à boisseau sphérique SUPREME Trunnion - dimensions - DN ≥150 MESURE ≥6”

ANSI 150DNMESURE
LØEØGAØC
502"1785115267*146*
803"2037619090190
1004"229102230111240
1506"394152280232316
2008"457203345286400
25010"533254408324475
30012"610305484355*580*
35014"686337536402*626*
40016"762386397441*700*
45018"864438636484*779*
50020"914489*694560*900*
60024"1067591*814620*1020*

ANSI 300DNMESURE
LØEØGAØC
502"2165116567*156*
803"2827621090200
1004"305102255111240
1506"403152320236324
2008"502203382286408
25010"568254446324475
30012"648305522355*580*
35014"762337585402*626*
40016"838386649504*770*
45018"914438712484*779*
50020"991489*776560*900*
60024"1143591*915620*1020*

ANSI 600DNMESURE
LØEØGAØC
502"29251165160*189*
803"35676210191210
1004"432102275218279
1506"559152355263355
2008"660203420304430
25010"787254510352520
30012"838305561402*620*
35014"889337604416*655*
40016"991386687450*730*
45018"1092438744515*810*
50020"1194489*814588*955*
60024"1397591*941645*1070*

ANSI 900DNMESURE
LØEØGAØC
502"36851215120*189*
803"38176242204240
1004"457102293218279
1506"610152382263355
2008"737203471304430
25010"838254547352520
30012"965305612452660
35014"1029322640460*700*
40016"1130373706485*760*

ANSI 1500DNMESURE
LØEØGAØC
502"36851215140*189*
803"47076268225270
1004"546102312240*300*
1506"705146395285*390*
2008"832192485340*460*
25010"991239585390*555*

ANSI 2500DNMESURE
LØEØGAØC
502"45142235160219
803"50863305241318
1004"67387357
253335
1506"914131485340500

* Dimensions données à titre indicatif

  • DN≤100 MESURE ≤4” – ANSI 150-300
  • DN≤100 MESURE ≤4” – ANSI ≥600
  • DN ≥150 MESURE ≥6”

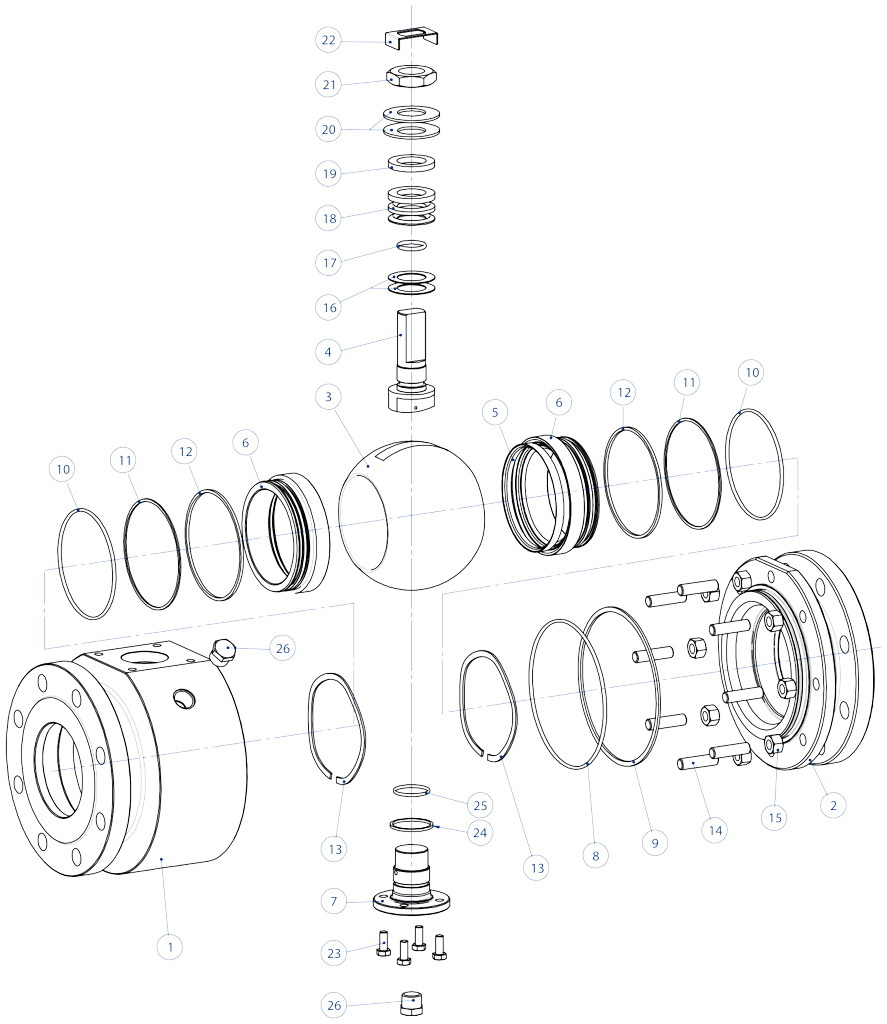

DN≤100 MESURE ≤4” – ANSI 150-300

Vanne à boisseau sphérique SUPREME Trunnion - composants - DN≤100 MESURE ≤4” – ANSI 150-300

1. Corps
2. Connecteur
3. Boisseau
4. Tige
5. Siège
6. Support de siège
7. Couvercle inférieur
8. Joint torique corps
9. Garniture corps
10. Joint torique support siège
11. Bague anti-extrusion
12. Garniture de siège
13. Ressort de précontrainte du siège
14. Goujons
15. Écrous
16. Bagues antifriction
17. Joint torique tige
18. Empilement garnitures
19. Bague presse-étoupe
20. Rondelles ressort
21. Écrou tige
22. Butée écrou
23. Vis du couvercle inférieur
24. Garniture couvercle inférieur
25. Joint torique couvercle inférieur
26. Bouchon

DN≤100 MESURE ≤4” – ANSI ≥600

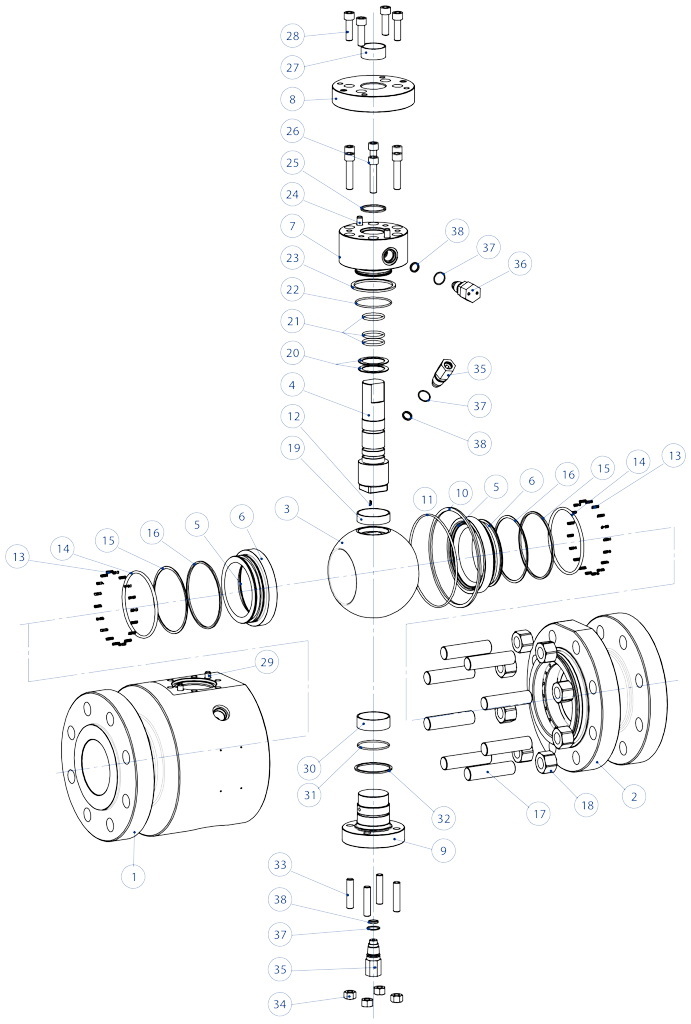

Vanne à boisseau sphérique SUPREME Trunnion - composants - DN≤100 MESURE ≤4” – ANSI ≥600

1. Corps
2. Connecteur
3. Boisseau
4. Tige
5. Siège
6. Support de siège
7. Couvercle supérieur
8. Bride
9. Couvercle inférieur
10. Garniture corps
11. Joint torique corps
12. Ressort dispositif antistatique
13. Ressort de précontrainte du siège
14. Bague anti-extrusion
15. Joint torique siège
16. Garniture de siège
17. Goujons
18. Écrous
19. Douille boisseau
20. Bagues antifriction
21. Joint torique tige
22. Joint torique couvercle supérieur
23. Garniture couvercle supérieur
24. Goupille de centrage
25. Garniture résistance au feu/dispositif antistatique
26. Vis couvercle supérieur
27. Douille tige
28. Vis bride
29. Goupilles de centrage
30. Douille boisseau
31. Joint torique couvercle inférieur
32. Garniture couvercle inférieur
33. Goujons/vis couvercle inférieur
34. Écrous
35. Vanne de purge
36. Graisseur tige
37. Joint torique graisseur/vanne de purge
38. Garniture graisseur/vanne de purge

DN ≥150 MESURE ≥6”

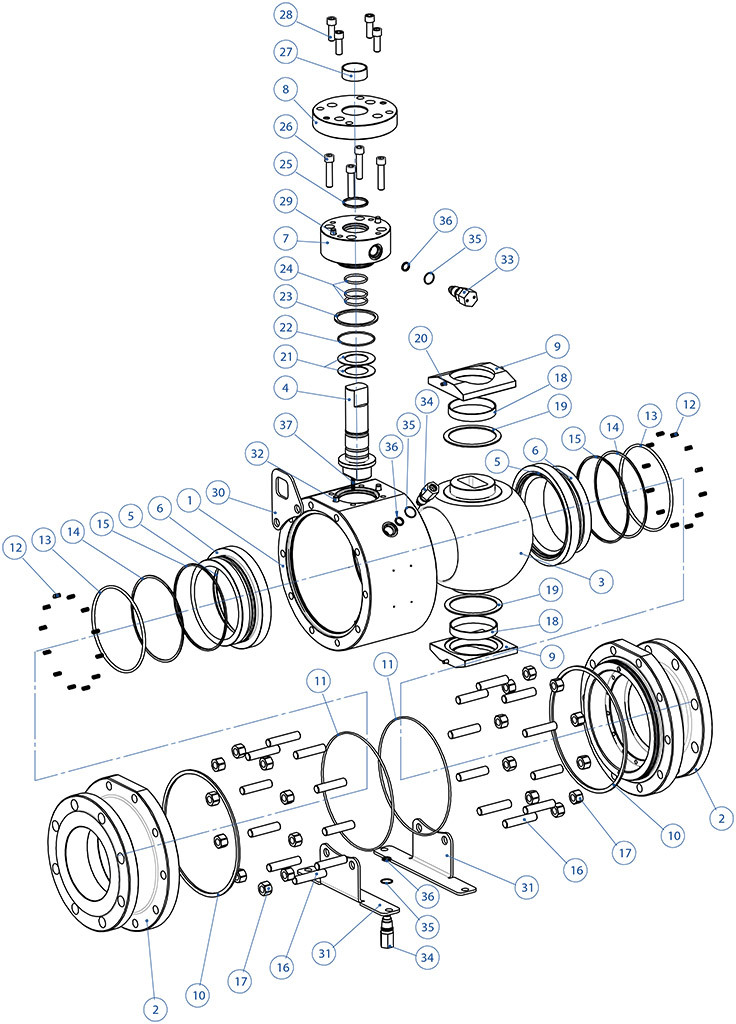

Vanne à boisseau sphérique SUPREME Trunnion - composants - DN ≥150 MESURE ≥6”

1.Corps
2. Connecteur
3. Boisseau
4. Tige
5. Siège
6. Support de siège
7. Couvercle supérieur
8. Bride
9. Plaques de support
10. Garniture corps
11. Joint torique corps
12. Ressort de précontrainte du siège
13. Joint torique support siège
14. Bague anti-extrusion
15. Garniture support de siège
16. Goujons
17. Écrous
18. Douille boisseau
19. Palier de butée
20. Goupilles de centrage
21. Bagues antifriction
22. Joint torique couvercle supérieur
23. Garniture couvercle supérieur
24. Joint torique tige
25. Garniture résistance au feu/dispositif antistatique
26. Vis couvercle supérieur
27. Douille tige
28. Vis bride
29. Goupilles de centrage
30. Œillets de levage
31. Pieds de support
32. Goupilles de centrage
33. Graisseur tige
34. Vanne de purge
35. Joint torique purge/graisseur
36. Garniture vanne purge/graisseur
37. Dispositif antistatique

DIMENSIONS ET ACCESSOIRES

DN

50
80
x
65
80
100
x
80
100
150
x
100
150
200
x
150
200
250
x
200
250
300
x
250
300
350
x
250
350
400
x
300
400
450
x
350
450
500
x
400
500
600
x
500
600
MESURE
2"
3"
x
2"1/2
3"
4"
x
3"
4"
6"
x
4"
6"
8"
x
6"
8"
10"
x
8"
10"
12"
x
10"
12"
14"
x
10"
14"
16"
x
12"
16"
18"
x
14"
18"
20"
x
16"
20"
24"
x
20"
24"
ANSI 150
A






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B
●
●
●
●
●
●

















C






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 300
A






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B
●
●
●
●
●
●

















C






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F





●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 600
A
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B























C
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 900
A
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●





B























C
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●





D












●
●
●
●
●
●





E




●
●
●
●
●
●
●
●
●
●
●
●
●
●





F




●
●
●
●
●
●
●
●
●
●
●
●
●
●






ANSI 1500
A
●
●
●
●
●
●
●
●
●
●
●
●











B























C
●
●
●
●
●
●
●
●
●
●
●
●











D







●
●
●
●
●











E




●
●
●
●
●
●
●
●











F




●
●
●
●
●
●
●
●












ANSI 2500
A
●
●
●

●
●
●
●















B























C
●
●
●

●
●
●
●















D






●
●















E




●
●
●
●















F




●
●
●
●

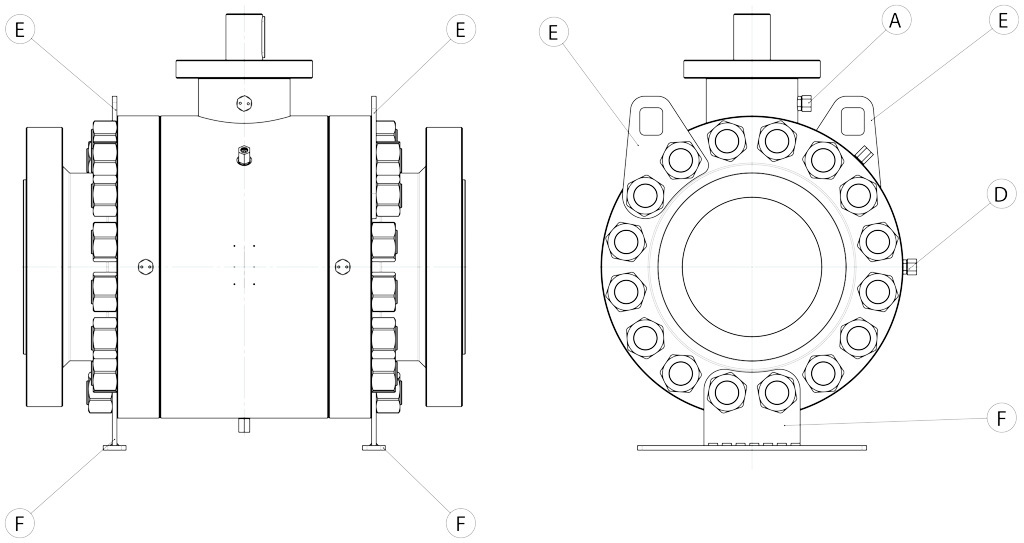

A) Graisseur de tige
B) Bouchon corps/couvercle inférieur
C) Vanne de purge corps/couvercle inférieur
D) Graisseur sièges
E) Œillets de levage
F) Pieds de support

Vanne à boisseau sphérique SUPREME Trunnion - dimensions et accessoires -

ACCESSOIRES

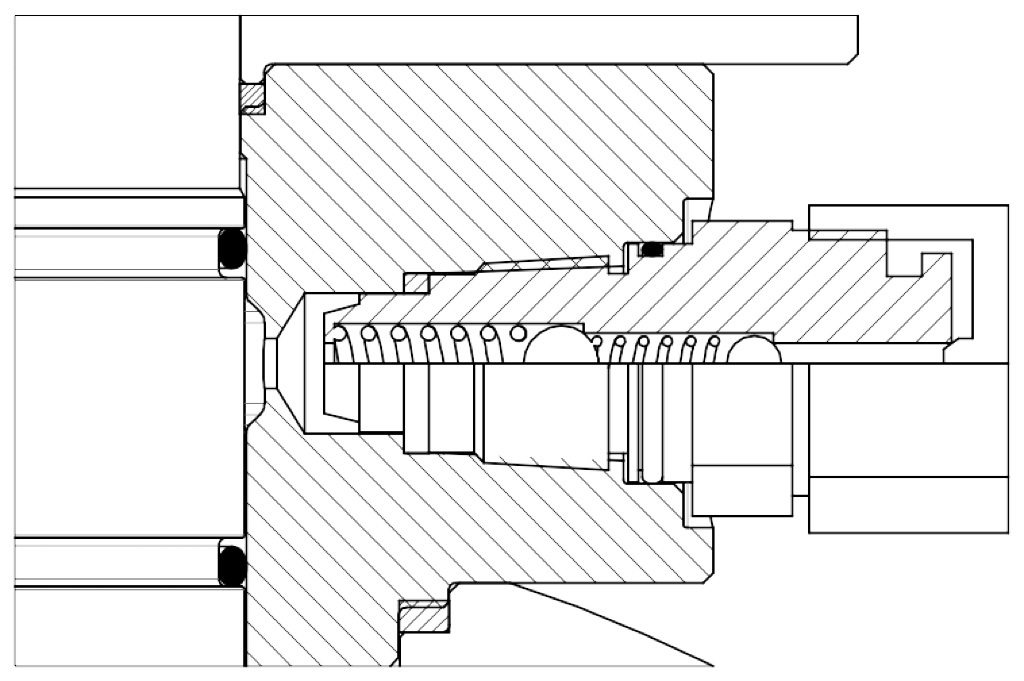

A. Graisseur de tige

Vanne à boisseau sphérique SUPREME Trunnion - dimensions et accessoires - A. Graisseur de tige

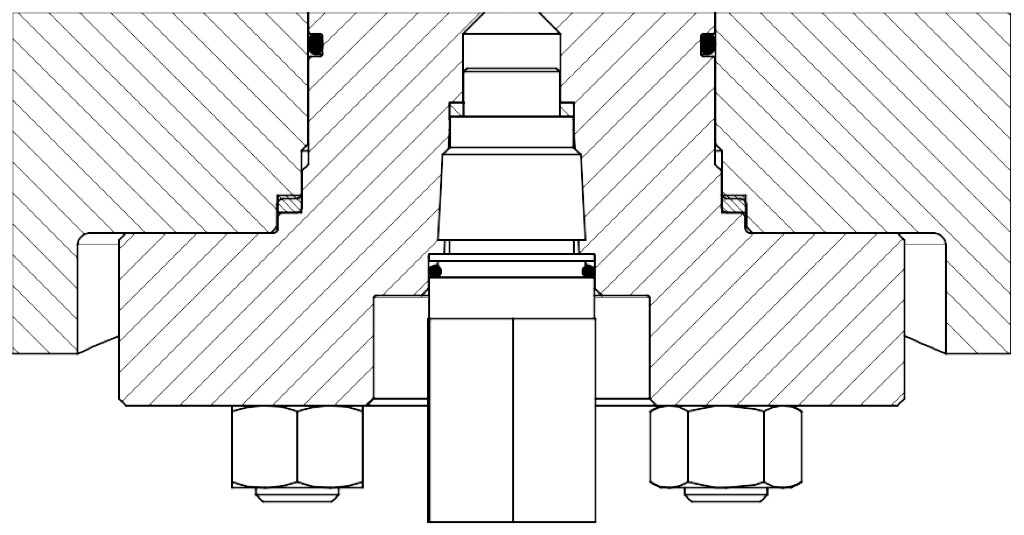

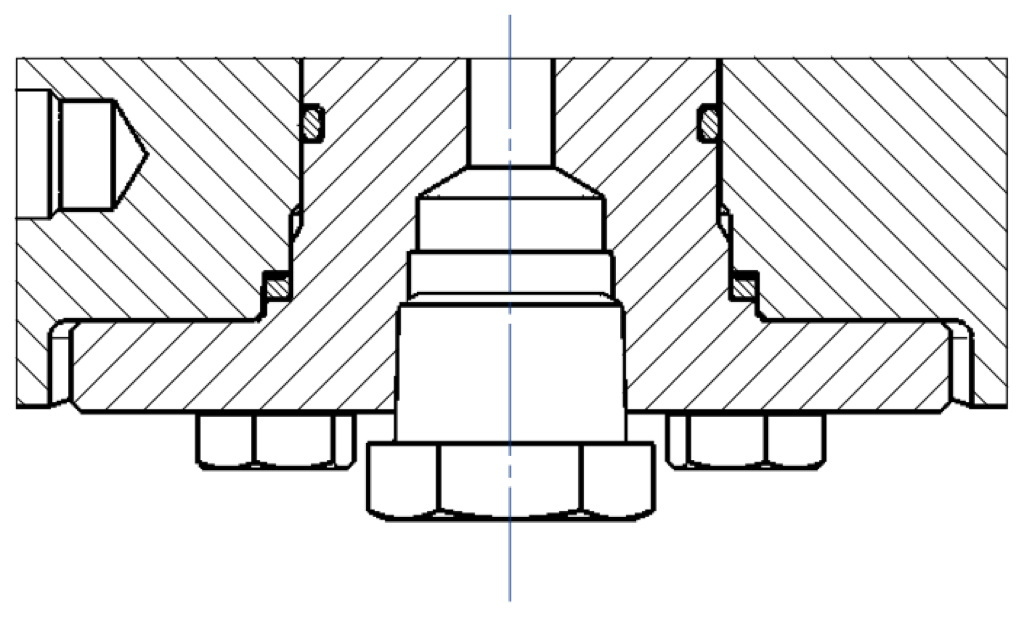

B. Bouchon corps/couvercle inférieur

Vanne à boisseau sphérique SUPREME Trunnion - dimensions et accessoires - B. Bouchon corps/couvercle inférieur

C. Vanne de purge corps/couvercle inférieur

Vanne à boisseau sphérique SUPREME Trunnion - dimensions et accessoires - C. Vanne de purge corps/couvercle inférieur

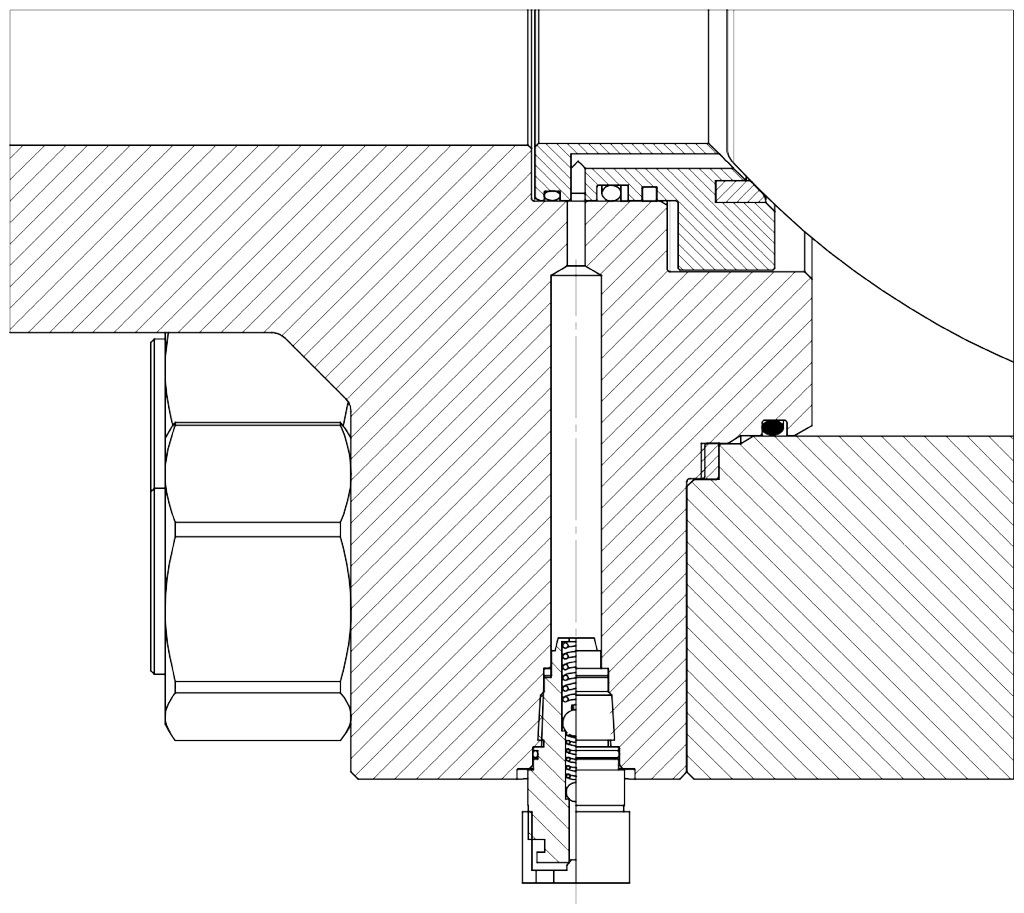

D. Graisseur sièges

Vanne à boisseau sphérique SUPREME Trunnion - dimensions et accessoires - D. Graisseur sièges

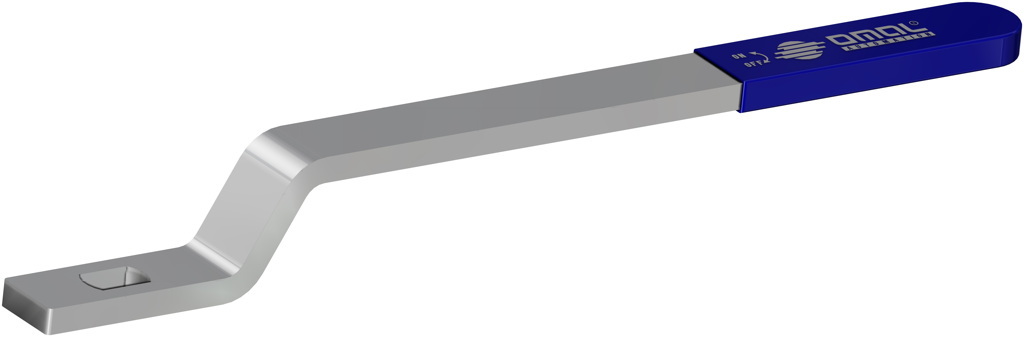

Levier manuel

Vanne à boisseau sphérique SUPREME Trunnion - info actionnements - Levier manuel

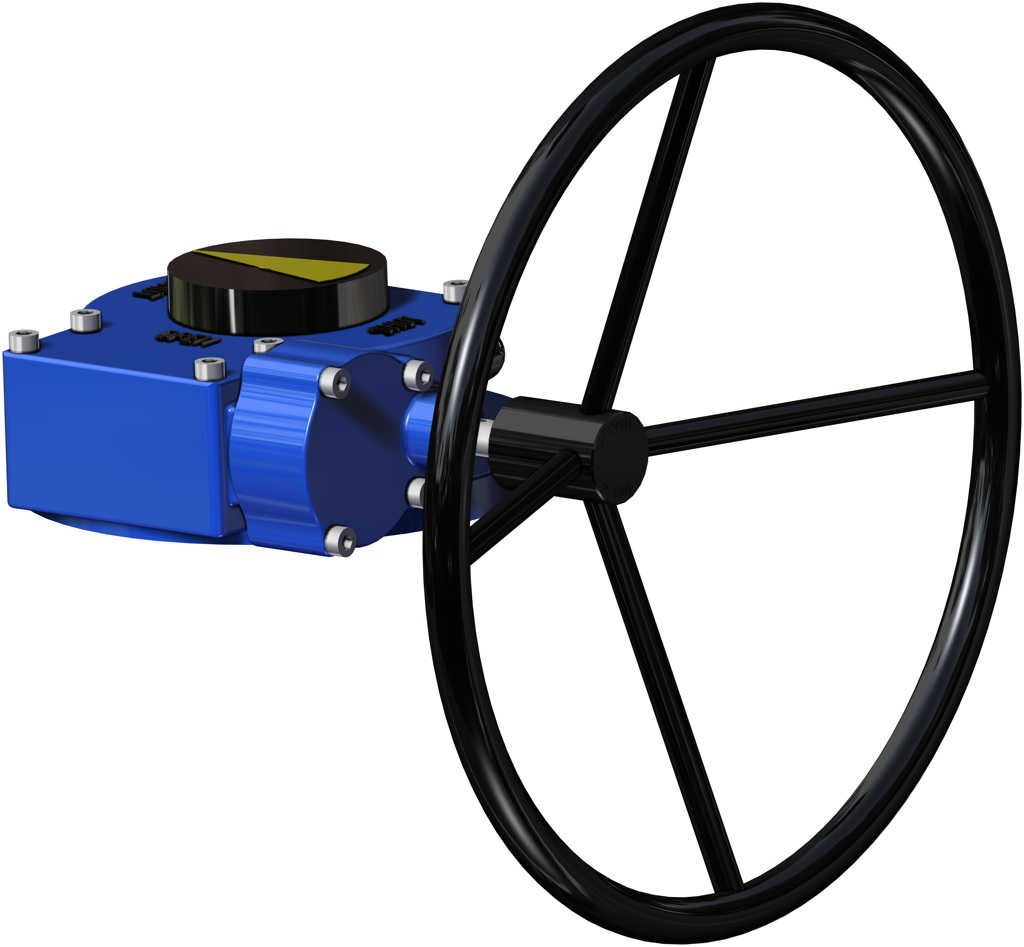

Réducteur manuel

Vanne à boisseau sphérique SUPREME Trunnion - info actionnements - Réducteur manuel

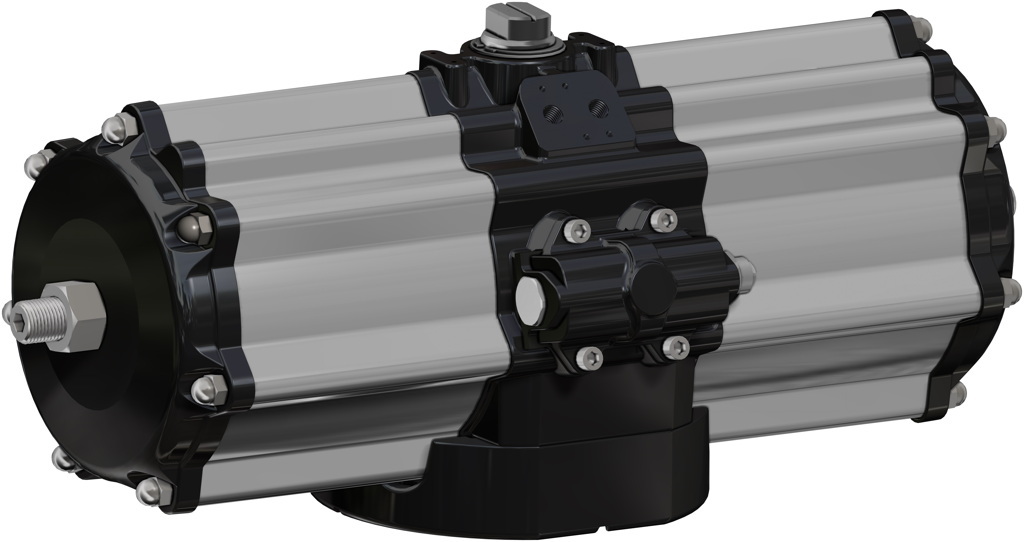

Actionneur pneumatique

Vanne à boisseau sphérique SUPREME Trunnion - info actionnements - Actionneur pneumatique

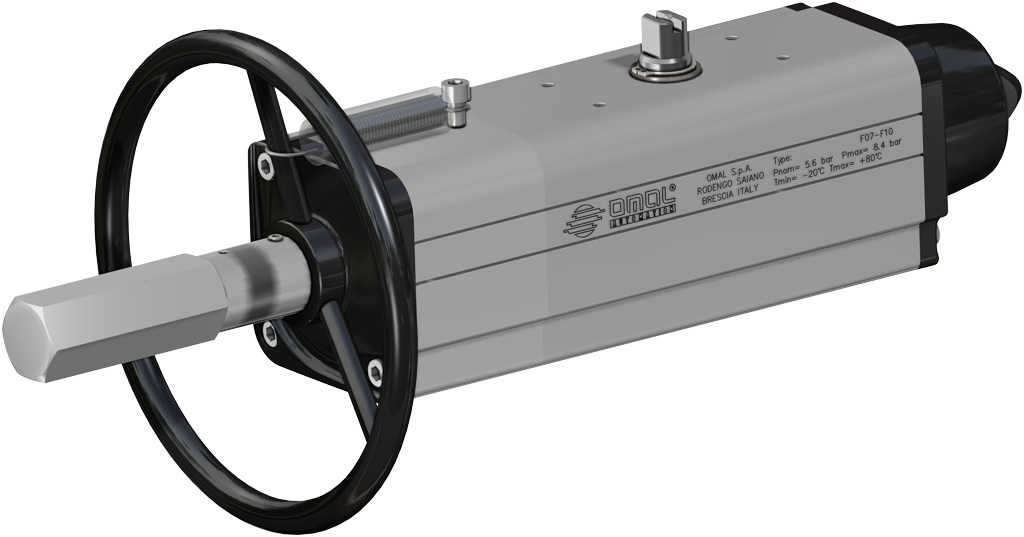

Actionneur pneumatique avec commande manuelle intégrée

Vanne à boisseau sphérique SUPREME Trunnion - info actionnements - Actionneur pneumatique avec commande manuelle intégrée

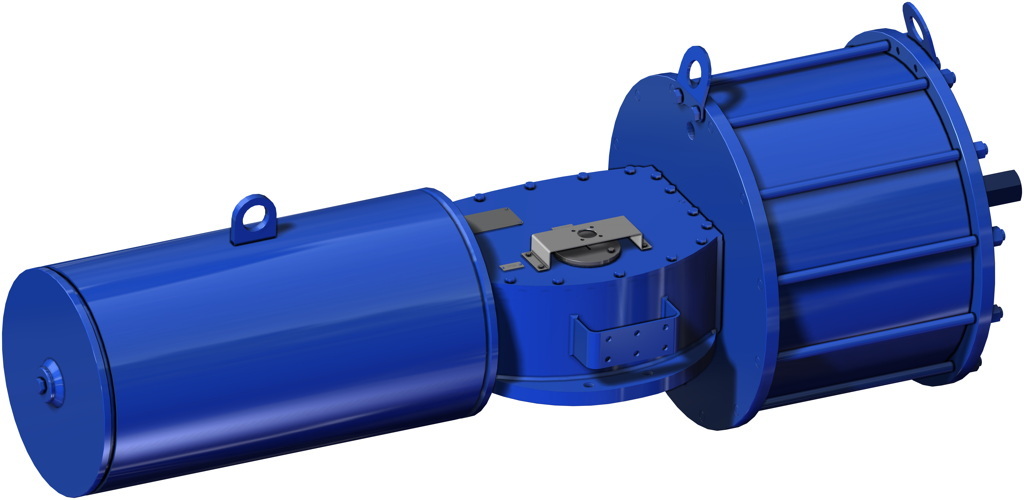

Actionneur pneumatique Heavy duty

Vanne à boisseau sphérique SUPREME Trunnion - info actionnements - Actionneur pneumatique Heavy duty
X FERMER

PROCHAIN ÉVÈNEMENT

IVS Industrial Valve Summit 2024
IVS Industrial Valve Summit 2024
Bergamo (Italy), 15th - 16th May 2024
