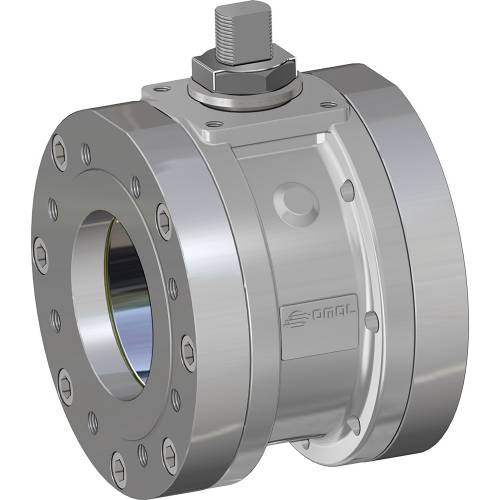

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion

Macro Vannes à boisseau sphérique

Catégorie MAGNUM

Sous-catégorie MAGNUM Split Wafer

Gamme MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion

CONFIGURER Actionnement

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE MAGNUM SPLIT WAFER

DÉCODIFIER CODE

avantages
dimensions
matériaux
accessoires
documents

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - avantages -

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en « V » avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certifié jusqu'à SIL 3
Niveau élevé de sécurité fonctionnelle

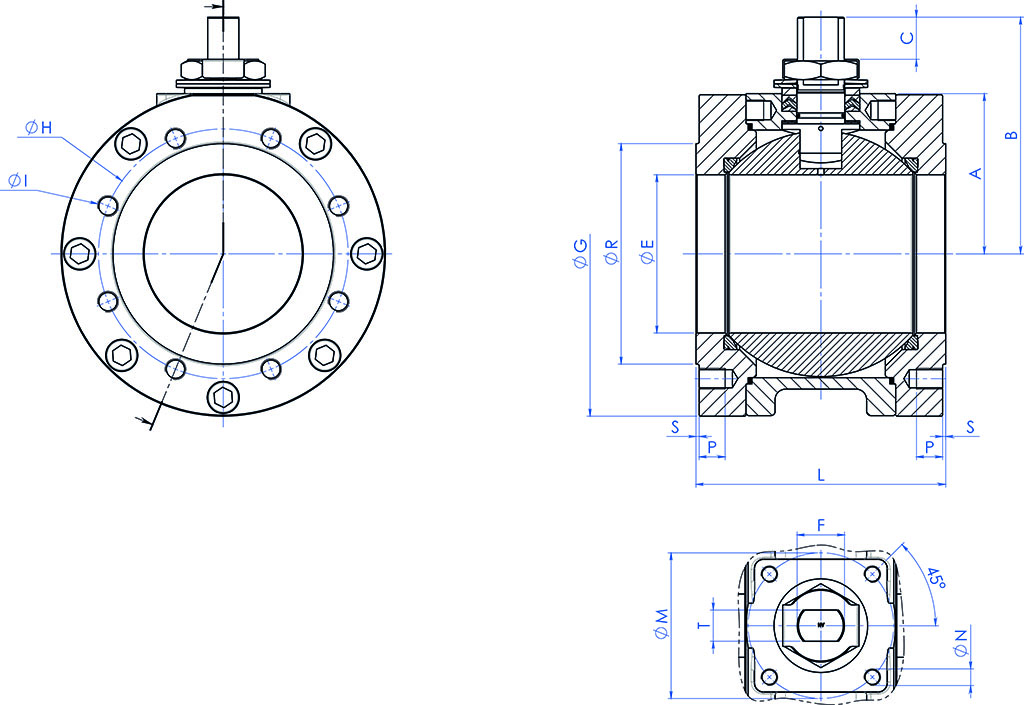

DIMENSIONS AXE NU

DIMENSIONS AXE NU -PN-
MESURE		PN	ØE	A	B	C	ØG	ØR	S	ØH	NBRE TROUS	ØI	P	F/T	ATT.ISO	ØM	ØN	L	Kg	Kit garnitures
DN [mm]	[pouces]	PN	ØE	A	B	C	ØG	ØR	S	ØH	NBRE TROUS	ØI	P	F/T	ATT.ISO	ØM	ØN	L	Kg	Kit garnitures
DN 150	6"	PN16	152	154	227,5	40,5	332	212	3	240	8	M20	25	45/30	F14	140	M16	240	84,4	KGBV485140
DN 150	6"	PN25-40	152	154	227,5	40,5	332	218	3	250	8	M24	24	45/30	F14	140	M16	240	86,6	KGBV48514D
DN 200	8"	PN16	188	188	274	44,8	396	268	3	295	12	M20	30	52/35	F14	140	M16	314	151,0	KGBV485150
DN 200	8"	PN25	203	188	274	44,8	396	278	3	310	12	M24	30	52/35	F14	140	M16	314	155,7	KGBV485150

DIMENSIONS AXE NU -ANSI-

MESURE

ANSI

ØE

ØG

ØR

ØH

NBRE TROUS

ØI

F/T

ATT.ISO

ØM

ØN

Kit garnitures

DN [mm]

[pouces]

DN 150

ANSI150

152

154

227,5

40,5

332

215,9

1,6

241,3

3/4"UNC

45/30

F14

140

M16

240

85,4

KGBV485140

DN 150

ANSI300

152

154

227,5

40,5

332

215,9

1,6

269,7

3/4"UNC

45/30

F14

140

M16

240

87,2

KGBV48514D

DN 200

ANSI150

203

188

274

44,8

396

269,7

1,6

298,4

3/4"UNC

52/35

F14

140

M16

314

152,9

KGBV485150

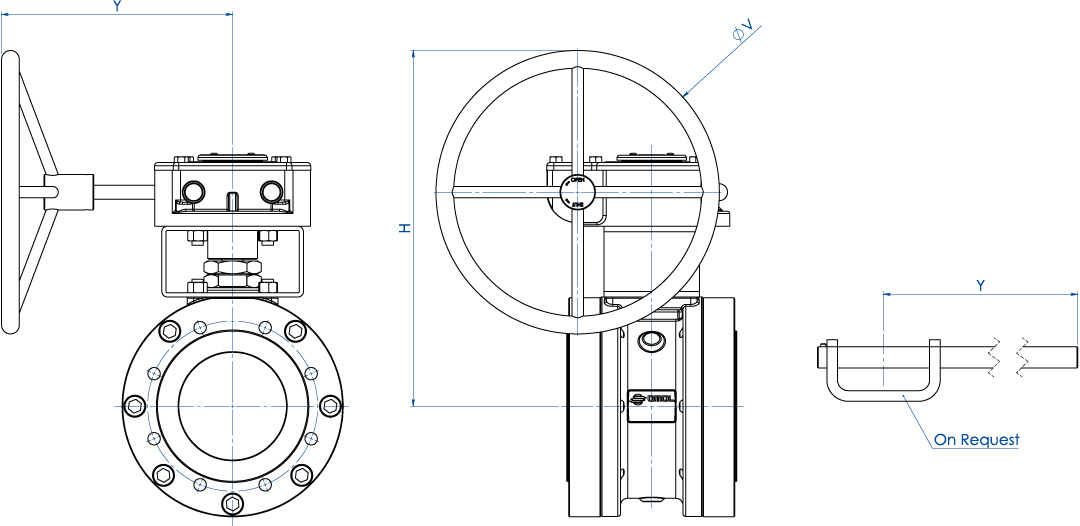

DIMENSIONS RÉDUCTEUR

DIMENSIONS RÉDUCTEUR -PN-
MESURE		PN	H	Y	ØV	Kg	Kit levier
DN [mm]	[pouces]	PN	H	Y	ØV	Kg	Kit levier
DN 150	6"	PN16	522	326	400	126	---
DN 150	6"	PN25-40	522	347	600	147	---
DN 200	8"	PN16	516	347	500	200	---
DN 200	8"	PN25	516	347	500	200	---

DIMENSIONS RÉDUCTEUR -ANSI-
MESURE		ANSI	H	Y	ØV	Kg	Kit levier
DN [mm]	[pouces]	ANSI	H	Y	ØV	Kg	Kit levier
DN 150	6"	ANSI150	522	326	400	126	---
DN 150	6"	ANSI300	522	347	600	147	---
DN 200	8"	ANSI150	516	347	500	200	---

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - matériaux -

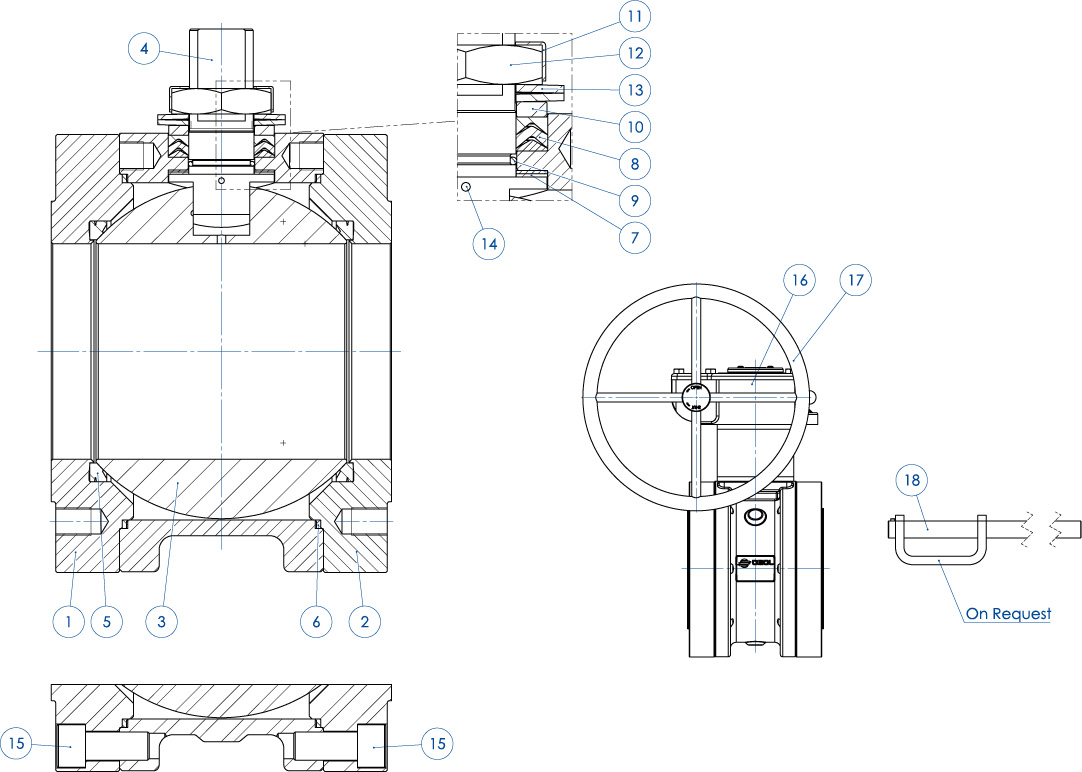

MATÉRIEL PN16-40 ANSI 150-300 À PARTIR D’UNE FUSION
N°	DESCRIPTION	CF8M ACIER INOX
1	Corps	ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
2	Bague	ASTM A182 F316 / A479TP.316 (1.4401 / X5CrNiMo17-12-2)
3	Boisseau	ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4	Tige	A564 TP.630 (17-4PH)
5*	Siège	Modified PTFE (.) (2)
6*	Garniture corps bague	GRAFOIL
7*	Garniture inférieure tige	Modified PTFE (.)
8*	Empilement joints en « V »	Modified PTFE (.)
9*	Joint torique tige	FKM (.)
10	Bague presse-étoupe	304 S.S.
11	Plaque blocage écrou	304 S.S.
12	Écrou tige	Acier au carbone galvanisé (x)
13	Rondelles ressort	Acier au carbone galvanisé (xx)
14	Dispositif antistatique	316 S.S.
15	Vis corps-bague	A2.70 (304 S.S)
16	Réducteur	Fonte (peint)
17	Volant	Carbon steel painted
18	Levier	Fe37 galvanisé (x)
* Composants du kit de garnitures

Sur demande disponible en:
(x) : 304 s.s.
(xx) : 301 s.s.
(2) DEVLON pour DN150 PN25-40 - ANSI300

(.) : Autres matériels disponibles sur demande

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - accessoires - RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	AISI304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Entretoise	PTFE Chargée carbone

(*) : Sur demande disponibles en 304 S.S.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - accessoires - RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	ASTM A351 CF8M
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - accessoires - RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	Joint torique	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Écrou goupille arrêt levier	A2-70 (**)
10	Entretoise	PTFE Chargée carbone

(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - accessoires - RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox à partir d’une fusion - accessoires - RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AA564 TP.630 (17-4ph)
3	Bague antifriction	TFM1600
4	Joint torique	FKM
5	Empilement joints en chevron	TFM1600
6	Bague presse-étoupe	304 s.s.
7	Rondelles ressort	50CrV4 galvanisé
8	Écrou tige	UNI 3740-1 6S galvanisé
9	Plaque blocage écrou	304 s.s.
10	Garniture d'étanchéité	GRAFOIL

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.
