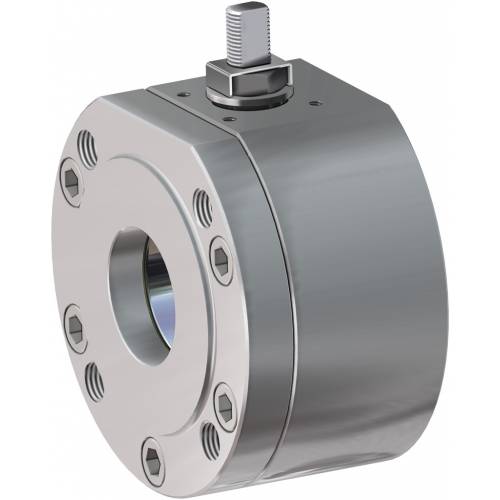

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox

Vanne à boisseau sphérique MAGNUM Split Wafer PN 16-40 ANSI 150-300 acier inox
Catégorie MAGNUM
Sous-catégorie MAGNUM Split Wafer

Gamme MAGNUM Split Wafer PN 16-40 ANSI 150-300

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
DÉCODIFIER CODE
  • avantages
  • caractéristiques
  • dimensions
  • matériaux

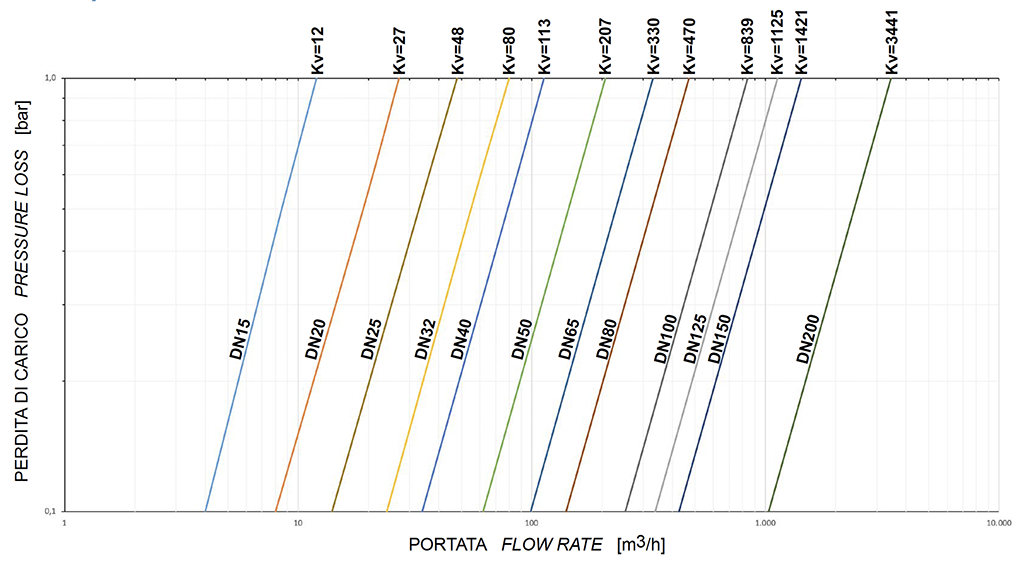

  • diagrammes et couples de démarrage
  • accessoires
  • documents

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en « V » avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certifié jusqu'à SIL 3
Niveau élevé de sécurité fonctionnelle

RÉALISATION STANDARD
• Boisseau flottant non protubérant, passage intégral
• Garniture souple Modified PTFE pour siège
• Normes pour les brides de raccordement EN 1092-1; ASME B16.5

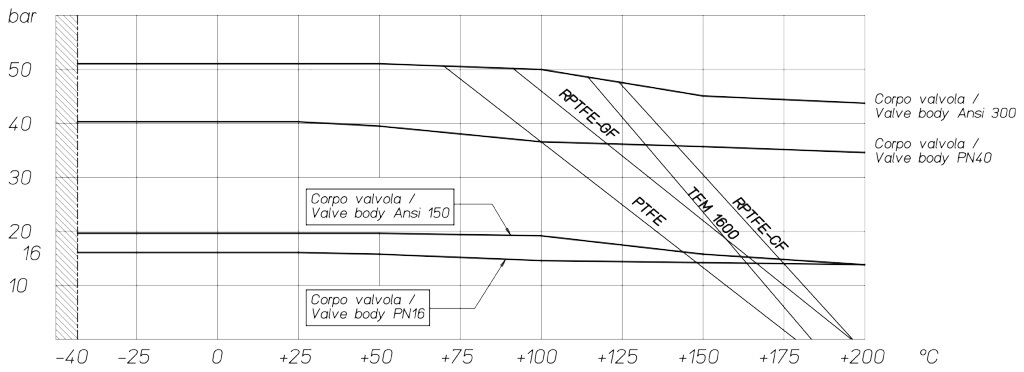

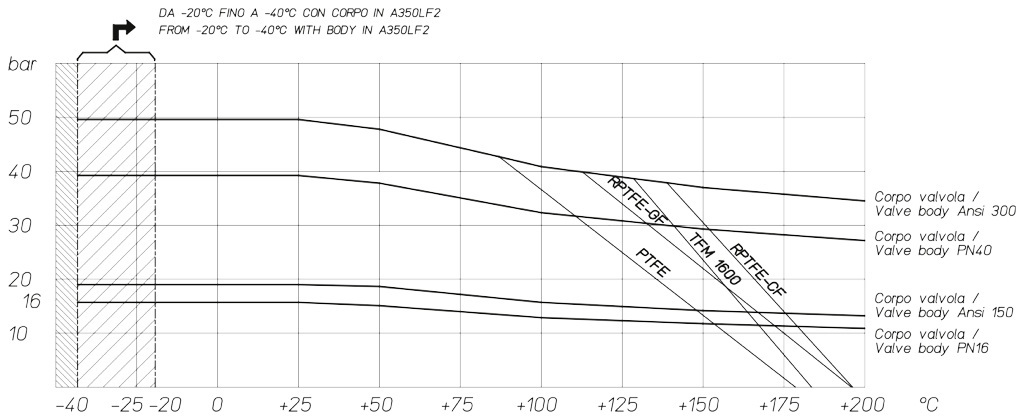

• Températures de fonctionnement voir diagramme de pression température
• Classe de pression: PN16-40; ANSI 150-300
• Classe d'étanchéité: EN12266-1 taux de fuite A
• Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs.
• Dispositif antistatique EN12266-2
• Garniture de tige: empilement chevrons de série en Modified PTFE
• Étanchéité supplémentaire sur tige avec joint torique FKM
• Tige inéjectable
• Plan de perçage pour actionneur selon ISO 5211
• Angle de fermeture > 7 °

RÉALISATIONS SUR DEMANDE
• Pour d’autres types de raccordements à brides, veuillez contacter notre service commercial.
• Garnitures d’étanchéité en: PTFE chargé de verre (PTFE-GF), PTFE chargé de graphite de carbone (PTFE-CF). Pour les autres types de matériel, veuillez contacter notre service commercial
• Réalisation unidirectionnelle avec orifice de compensation de la pression dans le boisseau
• Levier en acier inoxydable
• Écrous et ressorts tige en acier inoxydable
• Pour les réalisations avec du matériel (corps/ boisseau/tige) autre que la norme, contactez notre service commercial
• Marquage et certificat ATEX SUR DEMANDE

CERTIFICATIONS
• Conforme à la directive européenne 2014/68/UE DESP; émissions fugitives ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; SÉCU FEU: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• Sécurité fonctionnelle jusqu’au niveau SIL 3 selon CEI 61508
• Conforme à la directive ATEX 2014/34/UE certificat ATEX SUR DEMANDE

NORMES DE CONCEPTION
• Épaisseurs corps selon ASME B16.34, ASME VIII div.1, EN 12516.
• Matériaux et valeurs nominales conformes à la norme ASME B16.34 pour les vannes ANSI et EN 12516 pour les vannes PN

DIMENSIONS
MESURE∅E
L
B
C
RACC.ISO∅M
∅N
F/T
H
Y
∅V
KIT LEVIER
DN [mm]
[pouces]
DN 15
1/2"
13
53
52
10
F03
36
M5
10/6
71
140
---
KLV58004
DN 20
3/4"
19
53
55
10
F03
36
M5
10/6
73
140
---
KLV58004
DN 25
1"
25
58
68
15
F04
42
M5
12/8
87
150
---
KLV58006
DN 32
1" 1/4
32
65
73
15
F04
42
M5
12/8
91
150
---
KLV58006
DN 40
1" 1/2
38
79
93
21
F05
50
M6
16/10
108
275
---
KLV58008
DN 50
2"
51
90
102
21
F05
50
M6
16/10
118
275
---
KLV58008
DN 65
2" 1/2
64
107
130,5
28
F07
70
M8
22/14
143
350
---
KLV58010
DN 80
3"
76
120
137,5
28
F07
70
M8
22/14
150
350
---
KLV58010
DN 100
4"
102
167
172
35
F10
102
M10
30/18
198
450
---
KLV58012
DN 125
5"
118
180
182
35
F10
102
M10
30/18
208
450
---
KLV58012
DN 150 PN16-ANSI150 (*)
6"
152
240
227,5
40,5
F14
140
M16
45/30
522
326
400
---
DN 150 PN25-40 - ANSI300
6"
152
240
227,5
40,5
F14
140
M16
45/30
522
347,5
600
---
DN 200 PN16-PN25-ANSI150 (*)
8"
203
314
274
44,8
F14
140
M16
52/35
516
347
500
---
DN 200 PN40
8"
203
314
274
44,8
F14
140
M16
52/35
614
348
500
---

Version STANDARD avec réducteur manuel pour DN150 et DN200.
(*) SUR DEMANDE version avec levier.

DIMENSIONS -PN-
MESURE
PN
A
G
R
S
H
NBRE
TROUS
I
P
Kg
L
KIT GARNITURES
DN [mm]
[pouces]
DN 15
1/2"
PN 16-40
32
90
45
2
65
4
M12
15
2,1
53
KGBV485040
DN 20
3/4"
PN 16-40
35
100
58
2
75
4
M12
14
2,4
53
KGBV485050
DN 25
1"
PN 16-40
42
110
68
2
85
4
M12
16
3,5
58
KGBV485060
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
5,2
65
KGBV485070
DN 40
1" 1/2
PN 16-40
58
140
88
3
110
4
M16
20
7,5
79
KGBV485080
DN 50
2"
PN 16-40
67
150
102
3
125
4
M16
20
9,7
90
KGBV485090
DN 65
2" 1/2
PN 16
83
178
122
3
145
4
M16
20
16,4
107
KGBV485100
DN 65
2" 1/2
PN 25-40
83
178
122
3
145
8
M16
20
16,1
107
KGBV485100
DN 80
3"
PN 16-40
90
190
138
3
160
8
M16
20
20,2
120
KGBV485110
DN 100
4"
PN 16
107
235
158
3
180
8
M16
20
40,4
167
KGBV485120
DN 100
4"
PN 25-40
107
235
162
3
190
8
M20
25
40,5
167
KGBV485120
DN 125
5"
PN 16
117
250
188
3
210
8
M16
25
48,2
180
KGBV485130
DN 125
5"
PN 25-40
125
270
188
3
220
8
M24
30
57,9
180
KGBV485130
DN 150(*)
6"
PN 16
154
332
212
3
240
8
M20
25
109,3
240
KGBV485140
DN 150
6"
PN 25-40
154
332
218
3
250
8
M24
24
111,5
240
KGBV48514D
DN 200(*)
8"
PN 16
188
396
268
3
295
12
M20
30
191,8
314
KGBV485150
DN 200(*)
8"
PN 25
188
396
278
3
310
12
M24
30
196,5
314
KGBV485150
DN 200
8"
PN 40
195
408
285
3
320
12
M27
30
220
314
KGBV48515D

DIMENSIONS  -ANSI-
MESURE
ANSI
A
G
R
S
H
NBRE
TROUS
I
P
Kg
L
KIT GARNITURES
DN [mm]
[pouces]
DN 15
1/2"
ANSI 150
32
90
35,11,6
60,5
4
1/2”UNC
16
2,1
53
KGBV485040
DN 15
1/2"
ANSI 300
34
90
35,11,6
66,5
4
1/2”UNC
16
2,1
53
KGBV485040
DN 20
3/4"
ANSI 150
35
100
42,9
1,6
69,8
4
1/2”UNC
16
2,5
53
KGBV485050
DN 20
3/4"
ANSI 300
40
110
42,9
1,6
82,6
4
5/8”UNC
16
3,1
53
KGBV485050
DN 25
1"
ANSI 150
42
110
50,8
1,6
79,2
4
1/2”UNC
16
3,4
58
KGBV485060
DN 25
1"
ANSI 300
45
118
50,8
1,6
88,9
4
5/8”UNC
20
3,8
58
KGBV485060
DN 32
1" 1/4
ANSI 150
47
130
63,5
1,6
89
4
1/2”UNC
20
5,2
65
KGBV485070
DN 32
1" 1/4
ANSI 300
47
130
63,5
1,6
98,6
4
5/8”UNC
20
5,2
65
KGBV485070
DN 40
1" 1/2
ANSI 150
58
140
73
1,6
98,6
4
1/2”UNC
20
7,5
79
KGBV485080
DN 40
1" 1/2
ANSI 300
58
150
73
1,6
114,3
4
3/4”UNC
22
8,6
79
KGBV485080
DN 50
2"
ANSI 150
67
150
91,91,6
120,6
4
5/8”UNC
20
9,7
90
KGBV485090
DN 50
2"
ANSI 300
73
160
91,91,6
127,0
8
5/8”UNC
20
11,2
90
KGBV485090
DN 65
2" 1/2
ANSI 150
83
178
104,6
1,6
139,7
4
5/8”UNC
20
16,5
107
KGBV485100
DN 65
2" 1/2
ANSI 300
89
190
104,6
1,6
149,4
8
3/4”UNC
25
18,7
107
KGBV485100
DN 80
3"
ANSI 150
90
190
127
1,6
152,4
4
5/8”UNC
20
20,7
120
KGBV485110
DN 80
3"
ANSI 300
96
205
127
1,6
168,1
8
3/4”UNC
25
24,0
120
KGBV485110
DN 100
4"
ANSI 150
107
235
157,2
1,6
190,5
8
5/8”UNC
20
40,7
167
KGBV485120
DN 100
4"
ANSI 300
115
250
157,2
1,6
200,2
8
3/4”UNC
25
48,2
167
KGBV485120
DN 125
5"
ANSI 150
117
250
185,7
1,6
215,9
8
3/4”UNC
30
48,3
180
KGBV485130
DN 150(*)
6"
ANSI 150
154
332
215,9
1,6
241,3
8
3/4”UNC
25
110,3
240
KGBV485140
DN 150
6"
ANSI 300
154
332
215,9
1,6
269,7
12
3/4"UNC
25
112
240
KGBV48514D
DN 200(*)
8"
ANSI 150
188
396
269,7
1,6
298,4
8
3/4”UNC
30
193,7
314
KGBV485150

Version STANDARD avec réducteur manuel pour DN150 et DN200.
(*) SUR DEMANDE version avec levier.

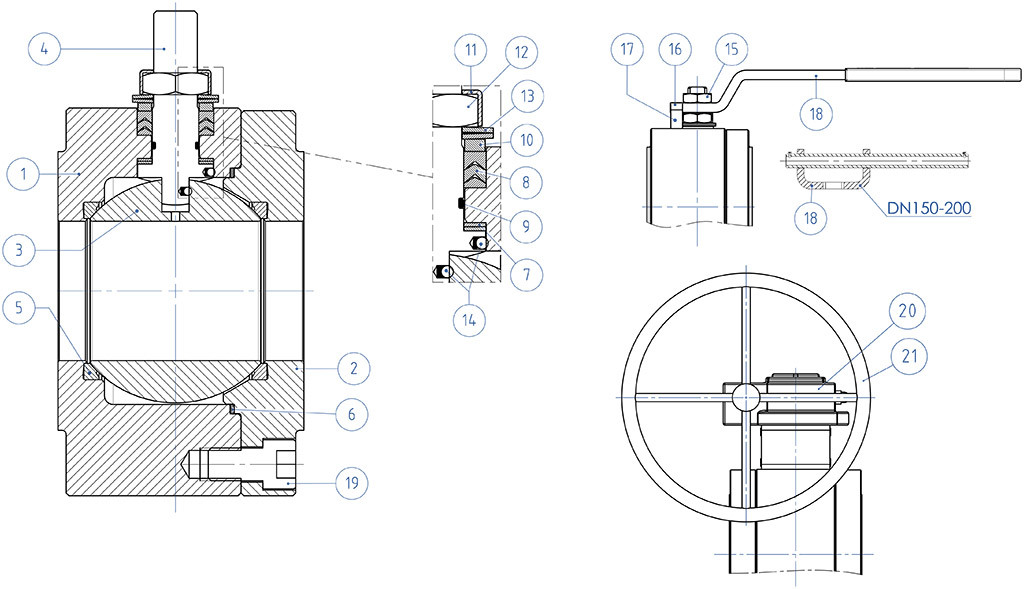

MATÉRIAUX
SPLIT WAFER PN16-40 ANSI 150-300  acier inox

Description
316 Stainless steel
1
Corps
ASTM A182 F316 / A479TP.316 (x) (1.4401 / X5CrNiMo17-12-2)
2
Bague
3
Boisseau
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Tige
A564 TP.630 (17-4PH)
5*
Siège
Modified PTFE (.) (2)
6*
Garniture corps bague
GRAFOIL
7*
Garniture corps tige
Modified PTFE (.)
8*
Empilement joints en chevron
Modified PTFE (.)
9*
Joint torique tige
FKM (.)
10
Bague presse-étoupe
304 S.S.
11
Plaque blocage écrou
304 S.S.
12
Écrou tige
Acier au carbone galvanisé (x)
13
Rondelles ressort
Acier au carbone galvanisé (xx)
14
Dispositif antistatique
316 S.S.
15
Contre-écrou
Acier au carbone galvanisé (x)
16
Vis de butée
A2-70 (304 S.S.)
17
Butée de position
Acier au carbone galvanisé  (x)
18
Levier Lever
Fe37 galvanisé (x)
19
Vis corps-bague
A2.70 (304 S.S)
20
Réducteur
Fonte (peint)
21
Volant
Carbon steel painted
* Composants du kit de garnitures

Sur demande disponible en:
(x): 304 s.s.
(xx): 301 s.s.
(2) DEVLON pour DN150 PN25-40 - ANSI300, DN200 PN40.
(.): Autre matériel disponible sur demande.

Diagramme pression/température pour vannes avec corps en acier carbone

Diagramme pression/température pour vannes avec corps en acier inox

Débit/perte de charge et coefficient nominal Kv

La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.

COUPLES DE DÉMARRAGE EN Nm AVEC SIÈGE EN TFM 1600 ET AVEC FLUIDE VÉHICULÉ EAU (*)
MESURE  DN 15DN 20 DN 25DN 32DN 40 DN 50 DN 65 DN 80DN 100 DN 125 DN 150DN 200
0 bar











PN16 bar8131827376180120220270450850
PN25 bar9,5152029406795130240383

PN40 bar111721314175110165290510

ANSI 150-20 bar9141928386590128225360480910
ANSI 300-50 bar121921324280120170300570



(*): si les fluides véhiculés sont des fluides dégraissants et/ou contenant des particules solides, les couples de manœuvre peuvent être supérieurs à ceux indiqués dans le tableau

Les valeurs du couple en Nm peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité d'1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial.

Le dimensionnement des actionneurs pneumatiques a été établi en tenant compte d’une pression d’alimentation minimale de 5,6 barg.

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Entretoise
PTFE Chargée carbone


(*) : Sur demande disponibles en 304 S.S.


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

 MATÉRIAUX
N° PIÈCE
 DESCRIPTION
MATÉRIAUX
1
Rallonge
ASTM A351 CF8M
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
Joint torique
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé  (*)
7
Goupille arrêt levier
acier au carbone galvanisé  (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2-70 (**)
10
Entretoise
PTFE Chargée carbone


(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 S.S.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Garniture d'étanchéité
GRAFOIL


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

CONFIGURER ACTIONNEMENT
Sélectionnez les paramètres de recherche
RECHERCHER UN ARTICLE
X FERMER

PROCHAIN ÉVÈNEMENT

IVS Industrial Valve Summit 2024
IVS Industrial Valve Summit 2024
Bergamo (Italy), 15th - 16th May 2024
