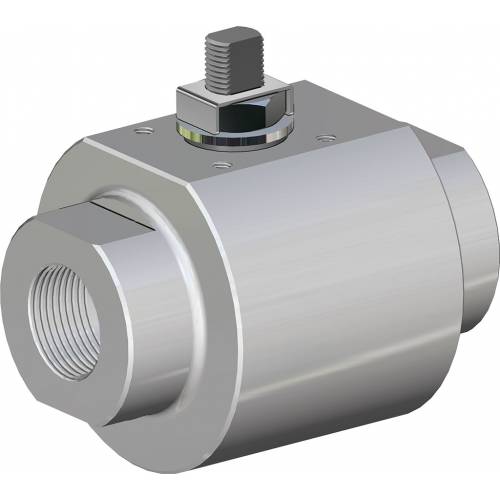

KRATOS acier inoxydable à cyclicité élevée

  • avantages
  • caractéristiques
  • dimensions
  • matériaux
  • diagrammes et couples de démarrage
  • accessoires
  • documents

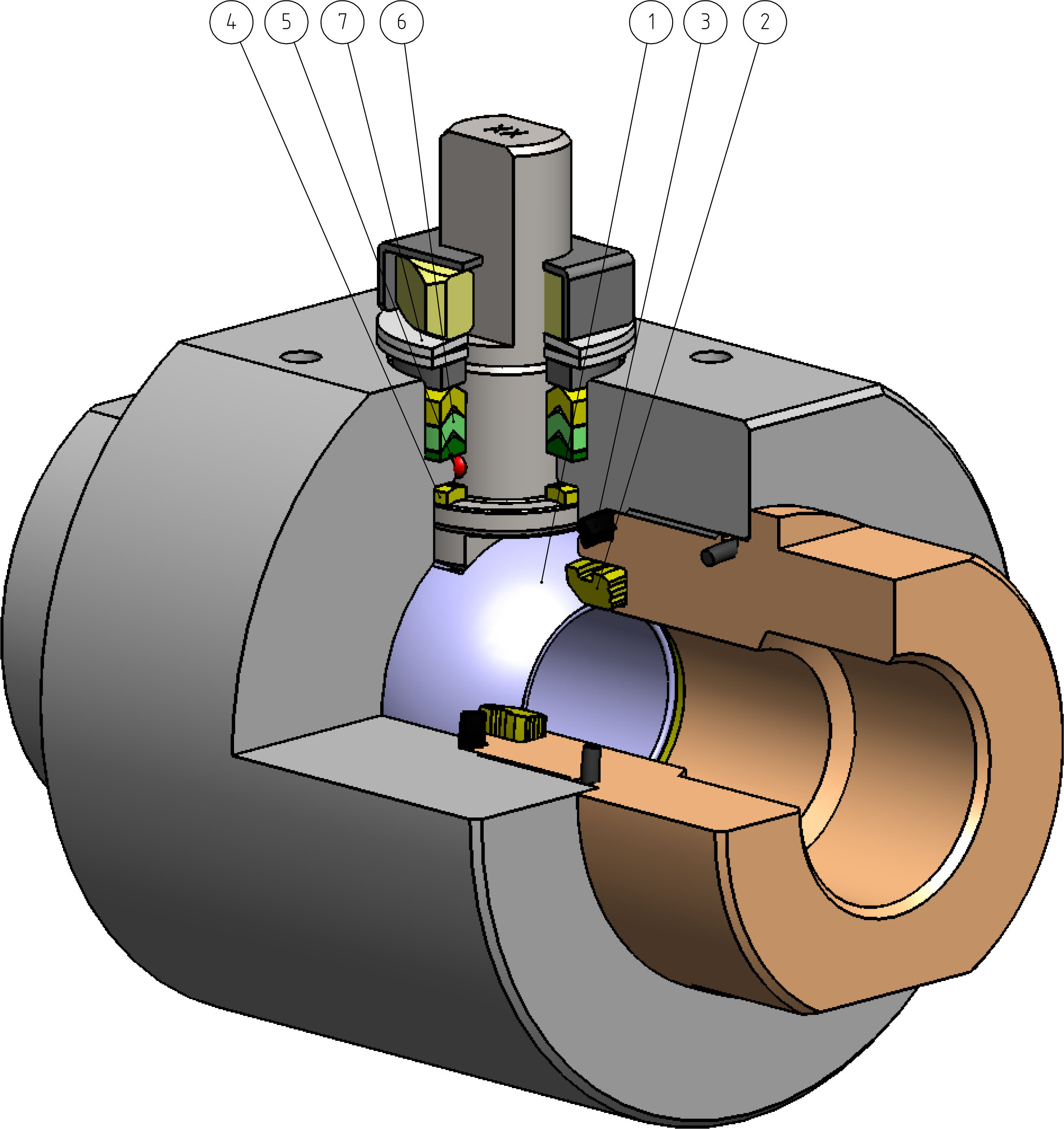

1. Boisseau sphérique en acier inoxydable avec revêtement en chrome dur de 40 μm.

Plus longue résistance grâce à une faible usure du boisseau.


2. Siège.

Moins d'usure que les joints non modifiés.

Haute résistance aux charges.


3. Garniture Corps-Manchon en DEVLON.

Étanchéité supplémentaire de protection du joint torique.


4. Bague anti-friction en DEVLON.

Moins d'usure que les joints non modifiés.

Haute résistance aux charges.


5. Dispositif anti-statique (continuité électrique entre le boisseau, la tige et le corps).

Les charges électrostatiques qui pourraient provoquer un incendie dans des environnements inflammables et/ou explosibles sont évitées.

Sécurité garantie par le contact pendant toute la durée de vie de la vanne.


6. Empilement de garnitures en « V » avec 3 garnitures

Cela garantit une étanchéité parfaite même après un nombre élevé de cycles.


7. Rondelles ressorts sur la garniture d'étanchéité de la tige.

Elles permettent de récupérer le jeu dû à l'usure causée par le mouvement semi-rotatif de l'arbre évitant les fuites vers l'extérieur.

Elles permettent de maintenir les joints en « chevron » (en V) sous tension, en évitant des fuites vers l’extérieur, y compris en présence d’importantes excursions thermiques.


Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute jusqu'à la pièce finie avec un positionnement unique.

Allongement de la durée de vie de la vanne

Couple d'actionnement plus faible.


Corps de vanne en acier au carbone réalisé en matériau normalisé certifié NACE en exécution standard.

Il garantit une meilleure résistance à la corrosion.

Plus grande ductilité du matériau.


Processus de production entièrement réalisé par OMAL.

Contrôle maximal durant toutes les phases d'usinage.

Possibilité de fournir rapidement des exécutions spéciales demandées par le client.


Certificat DESP.

Conformité totale aux normes de sécurité européennes pour les équipements sous pression.


• Certificat Émissions fugitives ISO 15848 (ISO FE AH-C03-SSA 0).

Garantit un niveau élevé de sécurité de la garniture d'étanchéité de la tige vers l’extérieur.


Certificat ATEX.

Permet son installation en présence d'un milieu potentiellement explosible.


Certifié jusqu'à SIL 3

Niveau élevé de sécurité fonctionnelle


Certificat SÉCU FEU (sur demande)
Garantit l'étanchéité de la vanne même en cas d'incendie

EXÉCUTION STANDARD :
• Extrémités filetées EN ISO 228-1 ou NPT.
• Boisseau flottant, passage total.
• Garniture d'étanchéité souple pour siège en DEVLON.
• Garniture d'étanchéité de la tige avec empilement de joints en « V »de série.
• Température de fonctionnement : de -50°C à +100 °C.
• Classe d'étanchéité : EN 12266-1 niveau A.
• Dispositif anti-statique EN 12266-2.
• Tige anti-éjection.
• Plan de perçage pour actionneur selon ISO 5211.
• Fluide intercepté : fluides autolubrifiants (liquides et gazeux), à condition qu'ils soient compatibles avec les matériaux de construction. Pour les fluides non autolubrifiants (eau, ...) ou d'autres applications, veuillez contacter le service commercial.

EXÉCUTIONS SUR DEMANDE :
• Garnitures d’étanchéité en : PTFE chargé de verre (PTFE-GF), PTFE chargé de graphite de carbone (PTFE-CF), Modified PTFE, PEEK. Pour d’autres types de matériel, contactez notre service commercial.
• Exécution unidirectionnelle avec orifice de compensation de pression dans le boisseau.
• Levier en acier inoxydable ; écrous et ressorts tige en acier inoxydable. Pour les exécutions avec du matériel (corps/boisseau/tige) autre que la norme, contactez notre service commercial.
Pour d'autres traitement superficiels, veuillez vous adresser à notre service commercial.
• Marquage et certificat ATEX SUR DEMANDE.

CERTIFICATIONS :
• Conforme à la directive européenne 2014/68/UE DESP.
• Émissions fugitives ISO 15848 (ISO FE AH-C03-SSA 0) -50 °C/+100 °C.
Niveau de sécurité fonctionnelle jusqu’à SIL 3 en accord avec la norme IEC 61508.
• Conforme à la directive européenne 2014/34/UE ATEX (certificat ATEX SUR DEMANDE).
• Certification SÉCU FEU selon ISO 10497 Third ed. 2010 / API 607 Seventh ed. 2016 (sur demande).

NORMES DE CONCEPTION :
• Épaisseurs corps selon : ASME B16.34, ASME VIII div.1, EN 12516.

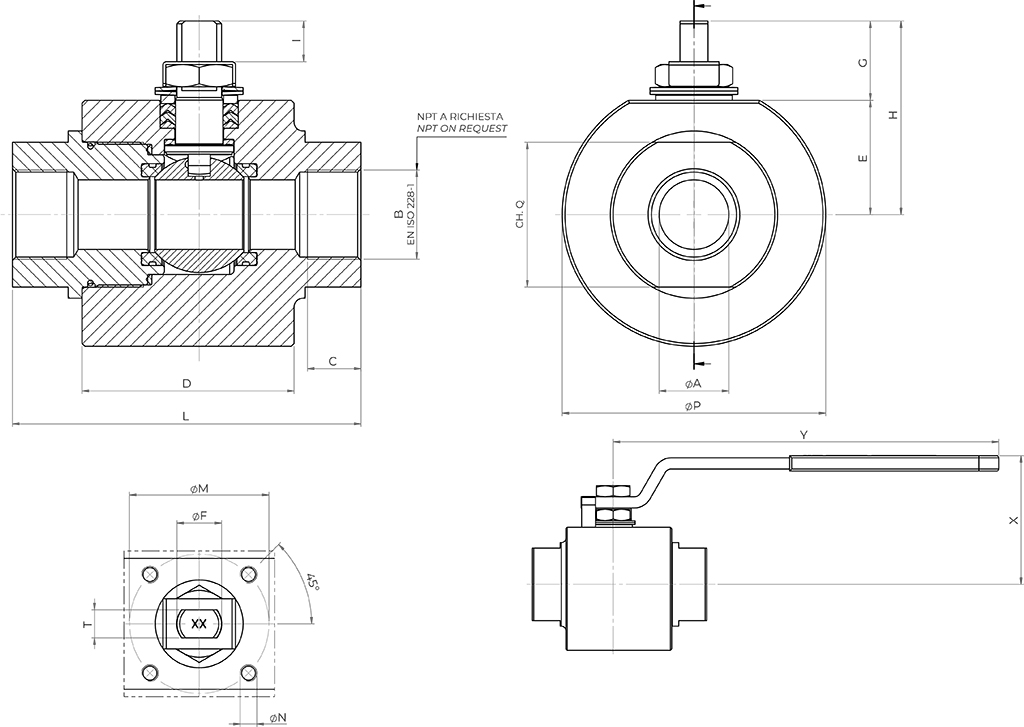

DIMENSIONS
MesureøA
BCøP
DEGHILISOøM
øN
T/FCH.QYXKg*
DN [mm][pouces]
DN 08
1/4"
91/4"
11,5
60
5525,5
20
45,5
8,2
85
F03
36M5
6/M10
32141,5
671,5
DN 103/8"
93/8"
11,560
5525,52045,5
8,285F03
36M5
6/M10
32141,5
671,5
DN 151/2"
131/2"
1575
6032,522,555
9,890F04
42M5
8/M12
38151,5
802,5
DN 203/4"
193/4"
16,579
603522,557,59,890F04
42M5
8/M12
45151,5
822,7
DN 251"
251"
19,594,5
764128,569,514,6125F05
50M6
10/M16
52276,5
924,5
DN 321" 1/4
321" 1/4
22104
7646,528,57514,6125F05
50M6
10/M16
65276,5
985,5
DN 401" 1/2
381" 1/2
22129
9056,54197,521,9150F07
70M8
14/M22
75351,5
1179,8
DN 502"
512"
26149,5
1046839,5107,520,9170F07
70M814/M22
95351,5
12814,3

* Axe libre.

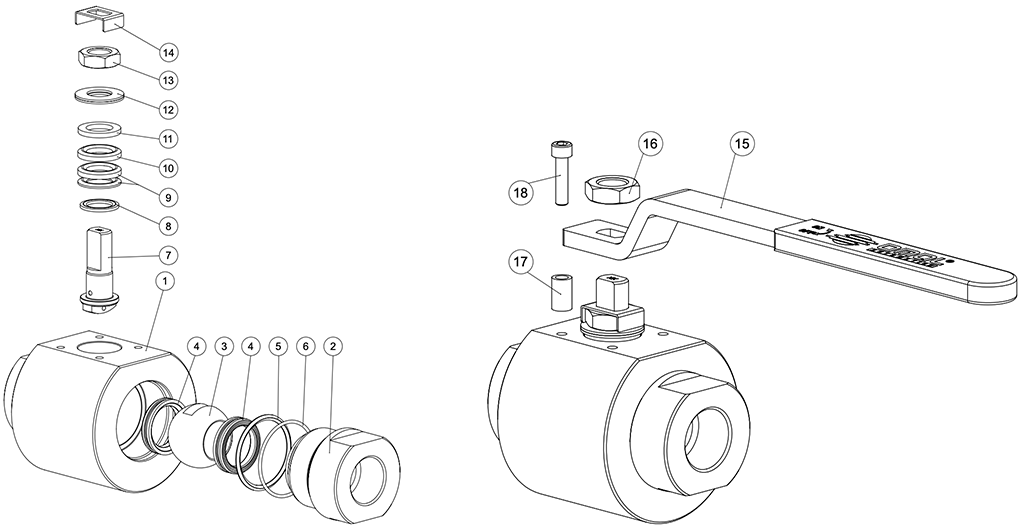

MATÉRIAUX
1Corps
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
2Manchon
ASTM A182 F316 / A479 TP.316 (1.4401 / X5CrNiMo 17-12-2)
3Boisseau
A217 CA15 / A479 TP.410 / A182 F6A + Chromage dur
4*Siège
DEVLON
5*Garniture Corps-Manchon
DEVLON
6*Joint torique Corps - Manchon
HNBR
7Tige
A564 TP.630 (17-4 PH)
8*Bague anti-friction
DEVLON
9*Empilement joints en « V »
TFM1600
10*Empilement joints en « V »
DEVLON
11Bague presse-étoupe
304 S.S.
12Rondelles ressort
Acier au carbone galvanisé
13Écrou tige
Acier au carbone galvanisé
14Butée écrou
304 S.S.
15Levier
Fe37 Galvanisé
16Contre-écrou
Acier au carbone galvanisé
17Butée de position
Acier au carbone galvanisé
18Vis de butée
A2-70 (304 S.S.)
* Composants du kit de garnitures

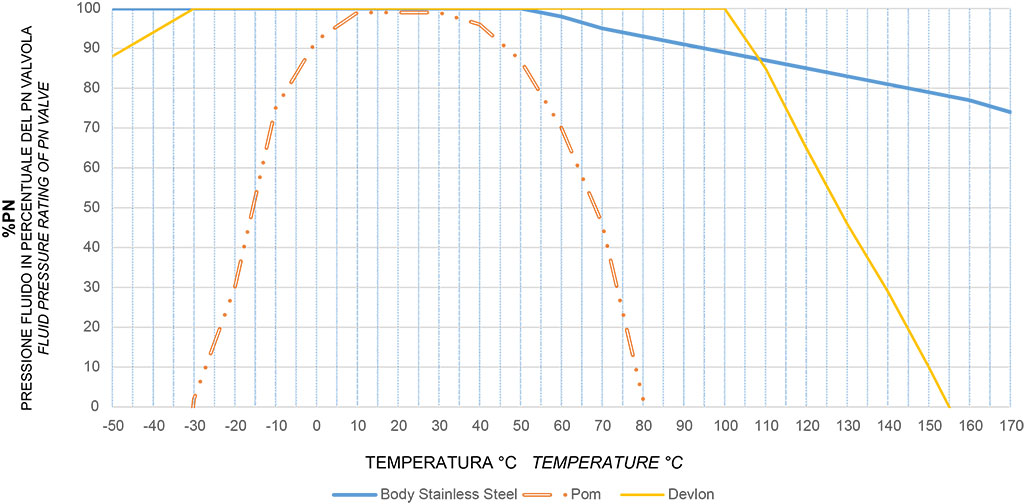

Diagramme pression/température

COUPLES DE DÉMARRAGE en Nm
PN - MesureDN 08 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
6000 PSI / 413 bar
2222253348


5000 PSI / 344 bar





6691
4000 PSI / 276 bar







140

Les valeurs du couple en Nm peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1.4.

DÉBIT KV m3/h
KV m3/h
10112060100130170280

La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15 °C) qui provoque une chute de pression de 1 bar.

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Entretoise
PTFE Chargée carbone


(*) : Sur demande disponibles en 304 S.S.


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

 MATÉRIAUX
N° PIÈCE
 DESCRIPTION
MATÉRIAUX
1
Rallonge
ASTM A351 CF8M
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
Joint torique
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé  (*)
7
Goupille arrêt levier
acier au carbone galvanisé  (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2-70 (**)
10
Entretoise
PTFE Chargée carbone


(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 S.S.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Garniture d'étanchéité
GRAFOIL


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.
