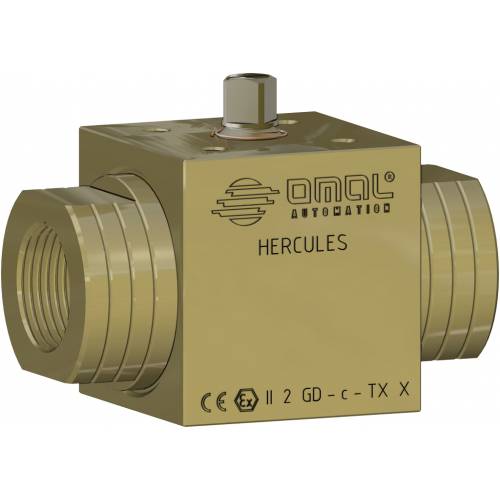

Vanne à boisseau sphérique Hercules pour fluides non autolubrifiants acier au carbone

  • avantages
  • caractéristiques
  • dimensions
  • matériaux
  • diagrammes et couples de démarrage
  • documents

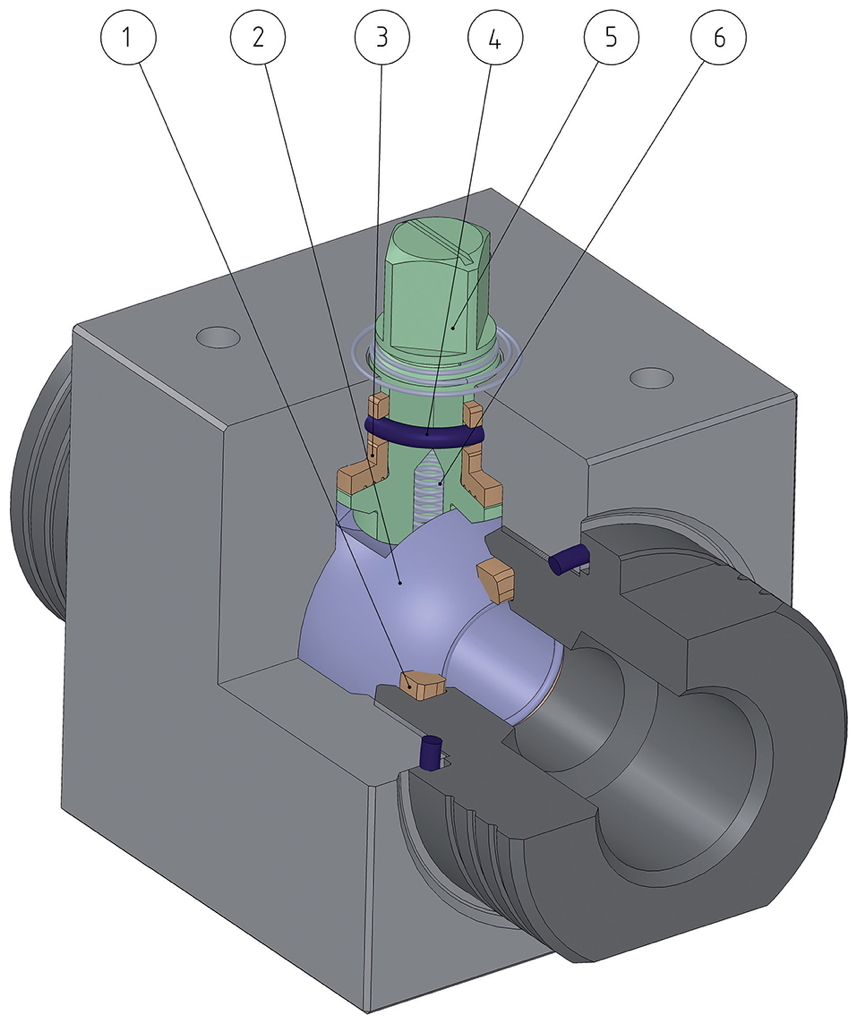

1. Étanchéité "LUBROSEAT"
Composé de résine acétal avec des additifs aux propriétés autolubrifiantes.
Idéal pour intercepter les fluides non autolubrifiants.
Haute résistance aux charges.

2. Bille en acier inoxydable avec revêtement en chrome dur de 40 μm
Plus longue résistance grâce à une faible usure des billes

3. Support de tige en "POWERAMMIDE" *
L'arbre est parfaitement aligné sur le corps et les oscillations à hautes pressions sont évitées
Aucune possibilité de grippage
Nombre élevé de commandes

4. Joint torique en élastomère 90 Shore A
Aucune détérioration due aux commandes extrêmement rapides

4. Joint torique à faible perméabilité "Décompression rapide des gaz"
Bonne résistance à la décompression explosive

5. Tige en 17-4 PH H900
Plus grande résistance mécanique d'environ 5 fois par rapport à un 316 S.S. classique

5. Roulage de la tige
Moins d'usure des joints grâce à la faible rugosité (0,4 micron Ra) de la tige qui facilite le glissement

6. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées.
Sécurité du contact garantie pendant toute la durée de vie de la vanne.

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression (pour DN ≥ 32)

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certifié jusqu'à SIL 3
Niveau élevé de sécurité fonctionnelle

CARACTÉRISTIQUES GÉNÉRALES:
• Extrémités filetées EN ISO 228 ou NPT.
• Température de fonctionnement: de -20°C à +80°C.
• Pressions de fonctionnement: PN400/6000 psi DN10, DN15, DN20; PN320/4500 psi DN25, DN32, DN40, DN50
• Fluide véhiculé: huiles, produits pétroliers et pétrochimiques, eau et autres, pour autant qu'ils soient compatibles avec les matériaux de construction.
• Dispositif antistatique.
• Conception résistante au feu.

RÉALISATIONS SPÉCIALES SUR DEMANDE:
Pour d'autres applications, veuillez vous adresser à notre service commercial.

CERTIFICATIONS:
• Version ATEX conforme à la directive européenne 2014/34/UE
• Certificat ATEX sur demande
• Niveau de sécurité fonctionnelle jusqu'à SIL 3 selon CEI 61508
• Conforme à la directive européenne 2014/68/UE DESP.

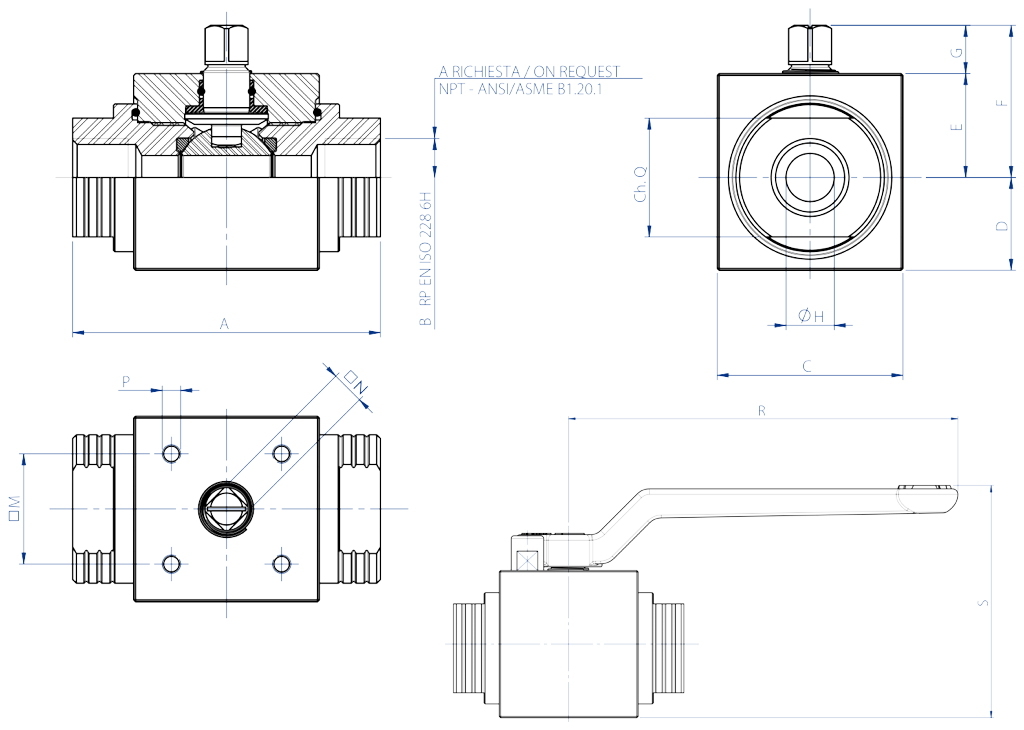

DIMENSIONS
MESUREA
B
C
D
E
F
G
ØH
Ch.Q
□M
□N
P
R
S
DN [mm]
[pouces]
DN 6
1/8"
69
1/8"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 8
1/4"
69
1/4"
30
13
17
27
10
6
19
21x30
6
M5
103,5
56,1
DN 10
3/8"
72
3/8"
45
19,7
25,3
38,3
13
9
24
29,7 (F04)
9
M5
140
75,5
DN 15
1/2"
83
1/2"
50
25
28
41
13
13
32
29,7 (F04)
9
M5
140
83,6
DN 20
3/4"
95
3/4"
55
27,5
31
46
15
19
37
35,36 (F05)
11
M6
212
94,8
DN 25
1"
113
1"
65
32,5
35
50
15
25
45
35,36 (F05)
11
M6
212
103,8
DN 32
1"1/4
111
1"1/4
80
38
42
62
20
32
55
49,5 (F07)
14
M8
315
121,6
DN 40
1"1/2
130
1"1/2
90
44
46
66
20
38
65
49,5 (F07)
14
M8
315
131,6
DN 50
2"
140
2"
120
59
61
81
20
51
80
49,5 (F07)
17
M8
315
161,7

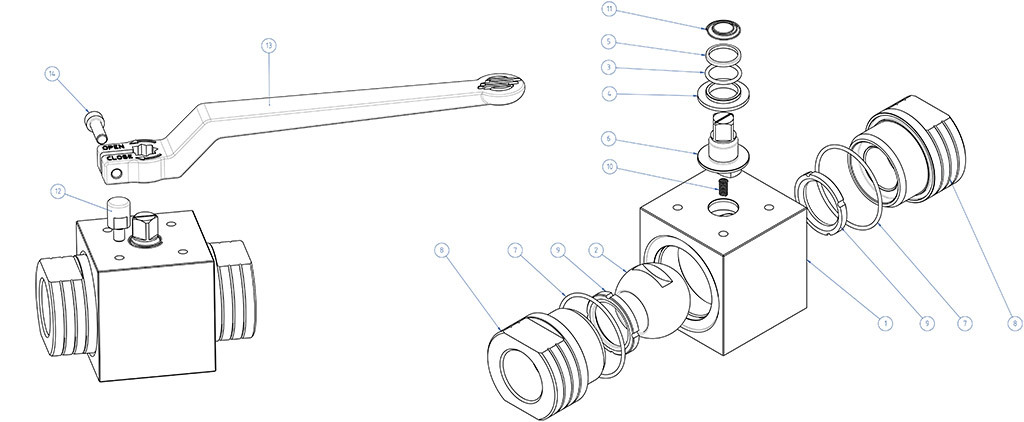

MATÉRIAUX
1
Corps
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) Galvanisé
2
Boisseau
A217 CA15 / A479 tp. 410 / A182 F6A + chromage dur
3*
Joint torique
NBR (FKM sur demande)
4*
Douille inférieure
POWERAMMIDE mélange de technopolymères et de charges d'aramide
5*
Douille supérieure
POWERAMMIDE mélange de technopolymères et de charges d'aramide
6
Tige
A564 Tp 630 (17-4 PH)
7*
Joint torique
NBR (FKM sur demande)
8
Manchon
≤DN25: 1.0737 (11SMnPb37); ≥DN32: 1.0577 (S355J2) Galvanisé
9*
Siège
LUBROSEAT: Résine acétal avec additifs autolubrifiants.
10
Ressort dispositif antistatique
1.4310 - X12CrNi17-7
11
Ressort dispositif antistatique supérieur
1.4310 - X12CrNi17-7
12**
Butée
X5CrNiMo1713 - 316 S.S.
13**
Levier
EN AB 46100 - AL SI 11 CU (FE) Peint
14**
Vis
A2 - 70
* Composants du kit de joints
** Composants du kit levier

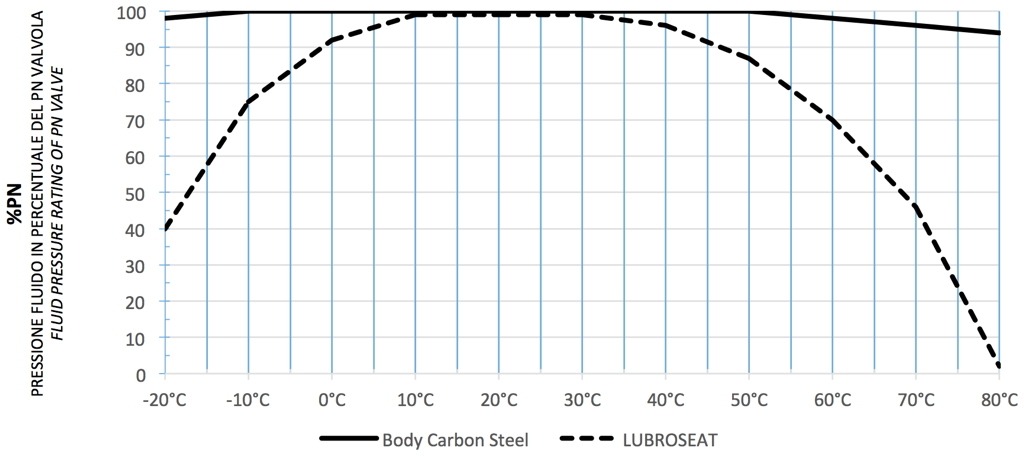

DIAGRAMME PRESSION/TEMPÉRATURE

DN10, DN15, DN20PN400/6000 psi
DN25, DN32, DN40, DN50PN320/4500 psi

COUPLES DE DÉMARRAGE en Nm
PN
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32
1"1/4
DN 40
1"1/2
DN 50
2"
PN 400 bar
20
31
40




PN 320 bar
15
25
34
62
82
125
166
PN 100 bar
10
20
30
39
64
88
126
Les valeurs du couple en Nm peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.

DÉBIT KV m3/h
KV m3/h
11
20
60
100
130
170
280
La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar
