CARACTÉRISTIQUES GÉNÉRALES: • Vanne de sélection et de mélange avec 3 garnitures. Elle permet de dévier le flux dans toutes les directions avec la fermeture du refoulement sur l'un des trois raccords. • Température de fonctionnement: de 0°C à +60°C • Pression de fonctionnement: voir diagramme. • Applications: produits chimiques, fluides pour lesquels le PVC est chimiquement résistant. • Raccords:
filetés femelles selon ISO 228.
à coller à la norme ISO 727 UNI EN 1452
• PN 10 jusqu'à 25°C si classé comme CHIMIQUEMENT RÉSISTANT avec le fluide utilisé.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Contactez notre service commercial.

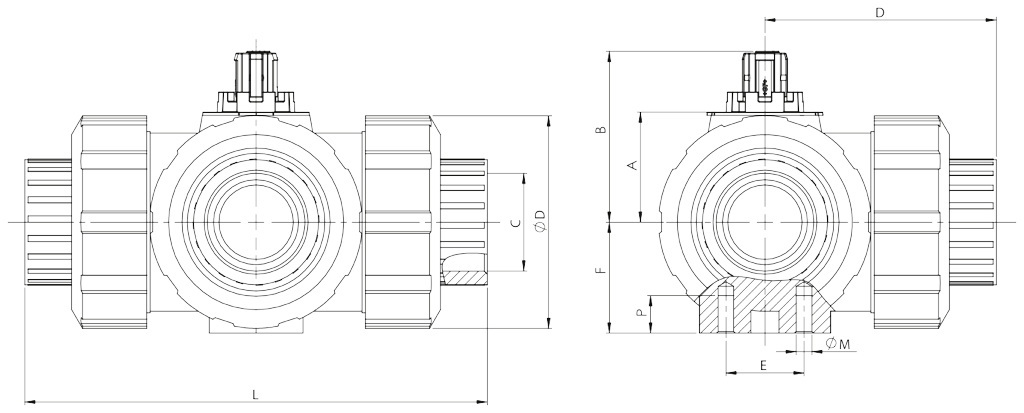

DIMENSIONS
MESURE
A
B
C Filetée
C À coller
D Filetée
D À coller
E
F
L Filetée
L À coller
øM
P
øQ
DN [mm]
[pouces]
DN 10
3/8"
26,1
41
3/8"
16
54
52
25
28
113
109
6
8
50
DN 15
1/2"
26,1
41
1/2"
20
56
54
25
28
117
112
6
8
50
DN 20
3/4"
30
48,5
3/4"
25
66
64
25
32
135
131
6
8
58
DN 25
1"
35,2
55
1"
32
74
72
25
36
155
151
6
8
68
DN 32
1" 1/4
44
66,9
1" 1/4
40
89
90
45
45
179
181
8
9
84
DN 40
1" 1/2
50,2
73,1
1" 1/2
50
102,5
105
45
51
201
205
8
9
97
DN 50
2"
62
89,4
2"
63
130,5
133,5
45
65
255
261
8
9
124

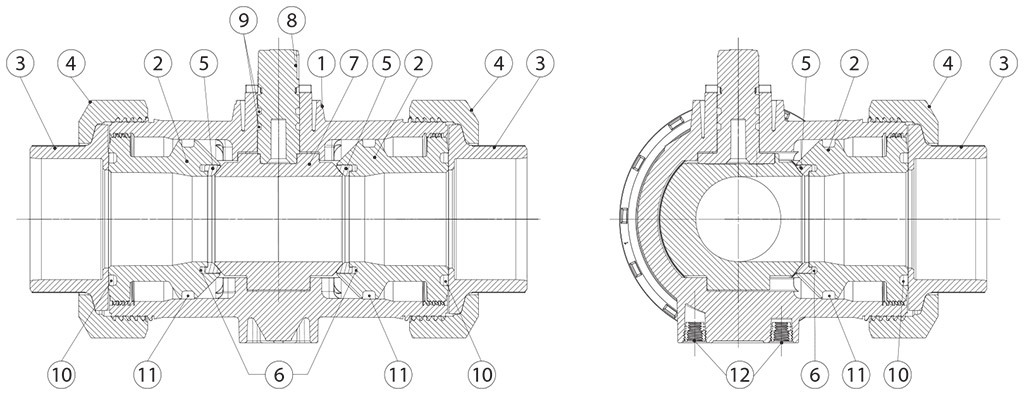

MATÉRIAUX
1
Corps
PVC-U
2
Support garniture boisseau
PVC-U
3
Manchon
PVC-U
4
Bague
PVC-U
5
Garniture d'étanchéité boisseau
PTFE
6
Joint torique dispositif d'étanchéité arrière
EPDM
7
Boisseau
PVC-U
8
Tige
PVC-U
9
Joint torique tige
EPDM
10
Joint torique étanchéité manchon
EPDM
11
Joint torique corps
EPDM
12
Inserts de montage
S.S.

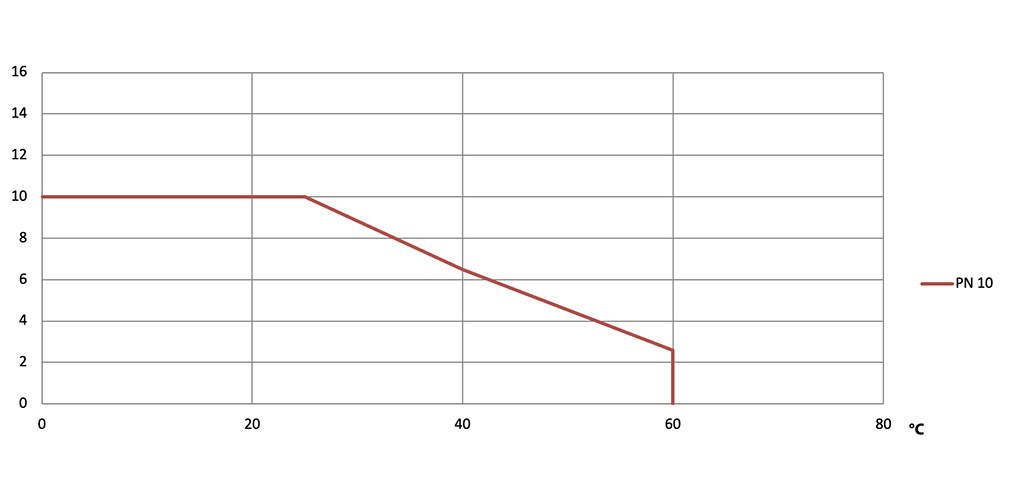

DIAGRAMME PRESSION/TEMPÉRATURE
Débit/perte de charge et coefficient nominal Kv
BOISSEAU EN "L"
DN10
DN15
DN20
DN25
DN32
DN40
DN50
Kv100
50
75
150
280
480
620
1230
KV100 litres par minute
KV
3
4,5
9
16,8
28,8
37,2
73,8
KV mètres cubes/heure
BOISSEAU EN "T"
DN10
DN15
DN20
DN25
DN32
DN40
DN50
Kv100
140
200
470
793
1290
1910
3100
KV100 litres par minute
KV
8,4
12
28,2
47,2
77,4
114,6
186
KV mètres cubes/heure
La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
PN 10 bar
2
2
3
4
5,5
7,5
10
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

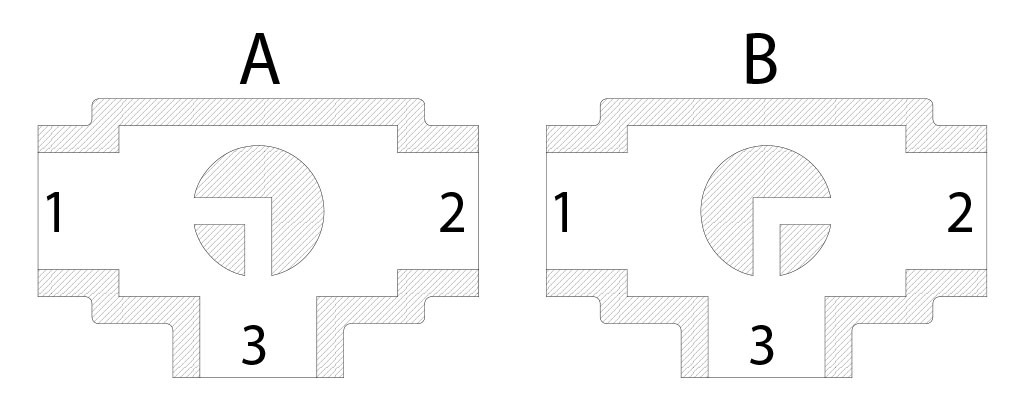

Schéma boisseau en "L"
N.B.: Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A". Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".
Vue de dessus

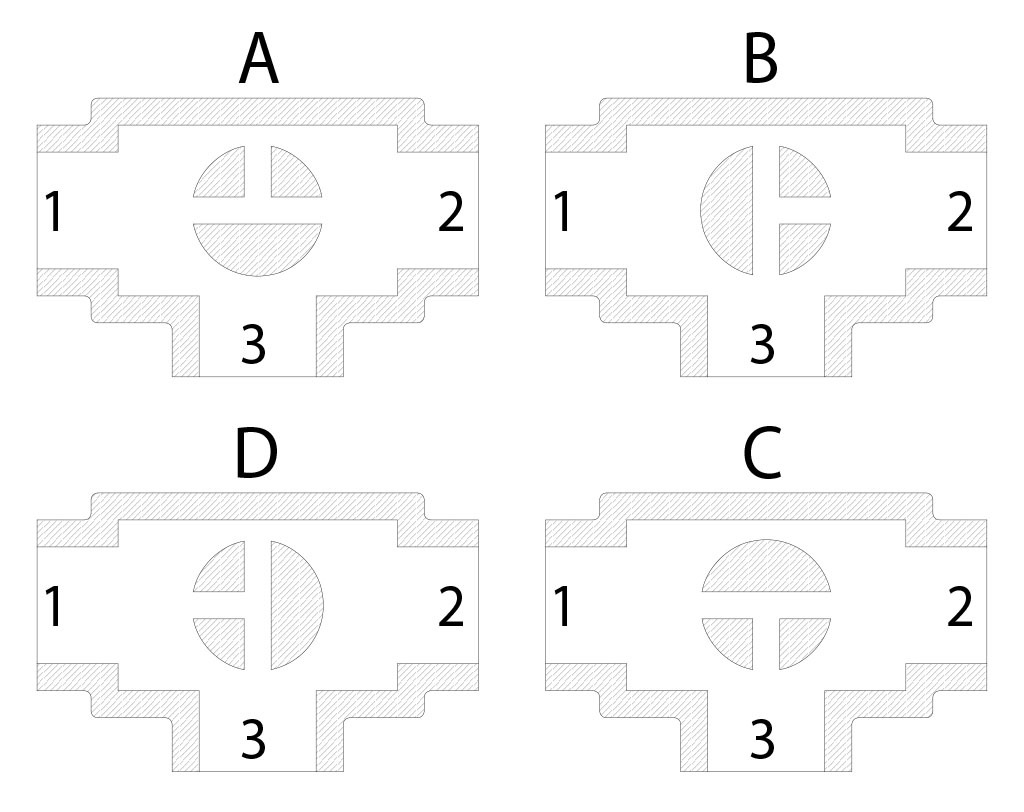

Schéma boisseau en "T"
Avec l'actionneur, seules deux positions sont possibles avec une rotation de 90°: la configuration du boisseau doit toujours être communiquée à notre service commercial.
NB: Avec l'actionneur SR NORMALEMENT FERMÉ, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens antihoraire. Avec l'actionneur SR NORMALEMENT OUVERT, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens horaire.
