Vanne à boisseau sphérique en acier inox, Item 460-461

Vanne à boisseau sphérique en acier inox, Item 460-461

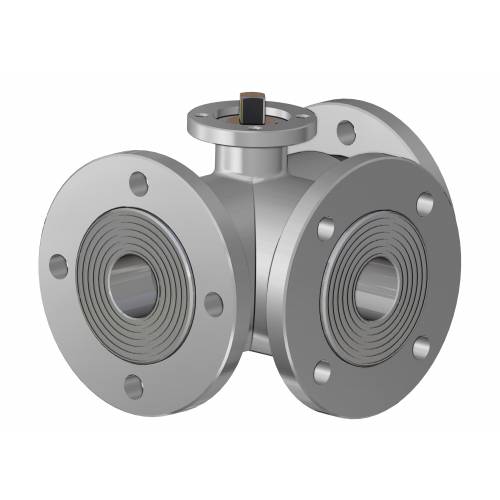

Vanne à boisseau sphérique en acier inox 3 voies 4 garnitures, à brides, boisseau en "T" ou "L" - passage intégral

ITEM 460
Vanne à boisseau en "T"
ITEM 461
Vanne à boisseau en "L"

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
  • caractéristiques
  • dimensions
  • matériaux
  • diagrammes et couples de démarrage
  • spécifications

CARACTÉRISTIQUES GÉNÉRALES:
• La vanne est en acier inoxydable 316L.
• Brides de raccordement: EN 1092-1
• Avec 4 joints sur le boisseau, elle permet de dévier le flux dans toutes les directions, voir schéma.
• Température de fonctionnement: de -20°C à +150°C
• Pression de fonctionnement: voir tableau.
• Fluide véhiculé: air, eau, liquides alimentaires
• Traitement extérieur: polissage.
• Bride montage actionneur selon ISO 5211.
• La version à levier n'a pas une tête de vanne selon ISO 5211 et aucun type d'actionneur ne peut être monté.

RÉALISATIONS SPÉCIALES SUR DEMANDE:
• Brides: Acier galvanisé - ASME B16.5 Classe 150,300
• Garnitures d’étanchéité en:
  •PTFE chargé de verre,
  •PTFE chargé de carbone de graphite,
  •Polyéthylène haute densité.

• Pour d'autres applications, veuillez vous adresser à notre bureau technique.

CERTIFICATIONS:
• Version ATEX conformément à la directive européenne 2014/34/UE
• Certificat ATEX sur demande

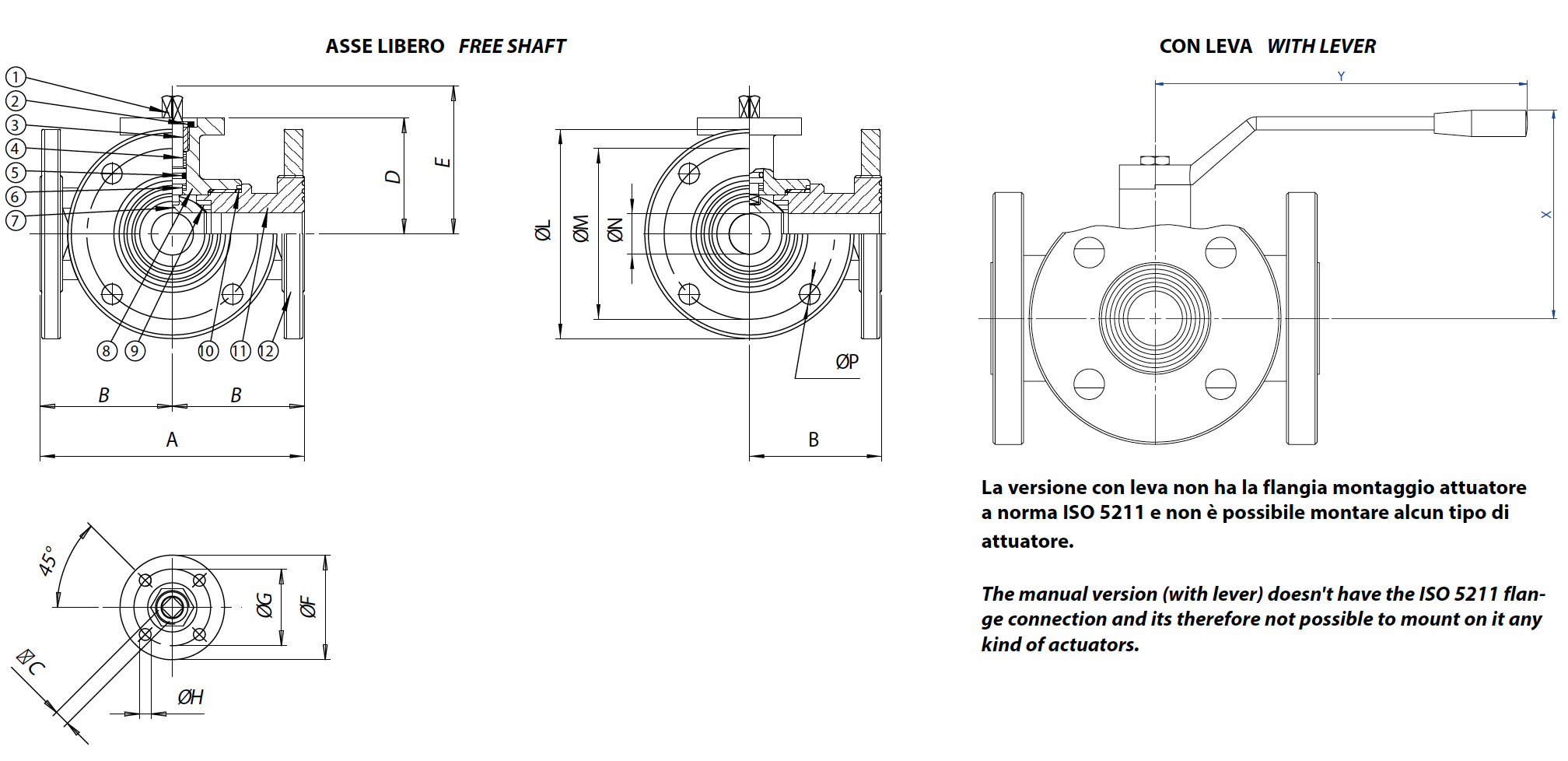

DIMENSIONS
MESURE
A
B
□C
D
E
øF
øG
øH
øL
øM
øN
n°xøP
XY
DN [mm]
[pouces]
DN 10
3/8"
120
60
6
46,5
54,5
46
36
6
90
60
10
4x14
85130
DN 15
1/2"
130
65
6
49
57
54
42
6
95
65
15
4x14
90130
DN 20
3/4"
140
70
9
56,5
69,5
65
50
7
105
75
20
4x14
100170
DN 25
1"
150
75
9
61
74
65
50
7
115
85
25
4x14
110170
DN 32
1" 1/4
180
90
14
81,5
94,5
65
50
7
140
100
32
4x18
130240
DN 40
1" 1/2
200
100
14
89
102
90
70
9
150
110
40
4x18
140240
DN 50
2"
220
110
17
91,5
106,5
90
70
9
165
125
50
4x18
150260
DN 65
2" 1/2
240
120
17
101,5
116,5
125
102
11
185
145
65
4x18
160300
DN 80
3"
260
130
17
116
134
125
102
11
200
160
80
8x18
175330
DN 100
4"
300
150
17
131
149
125
102
11
220
180
100
8x18
190330

MATÉRIAUX
1Tige
316L S.S.1.4401UNI X2CrNiMo 17 12
2Écrou
303 S.S.

3Bague presse-étoupe
304L S.S. (303 S.S.)

4*Bague d'étanchéité supérieure
P.T.F.E.

5*Joint torique d’étanchéité axe
FKM

6*Disque d’étanchéité axe
P.T.F.E.

7Boisseau
316L S.S.1.4401UNI X2CrNiMo 17 12
8Corps
316L S.S.1.4401UNI X2CrNiMo 17 12
9*Garnitures d’étanchéité latérale
P.T.F.E.

10*Garnitures d'étanchéité manchonsiP.T.F.E.

11Manchon femelle
316L S.S.1.4401UNI X2CrNiMo 17 12
12Bride316L S.S.1.4401UNI X2CrNiMo 17 12
* Détails du kit des pièces de rechange KGBV46...

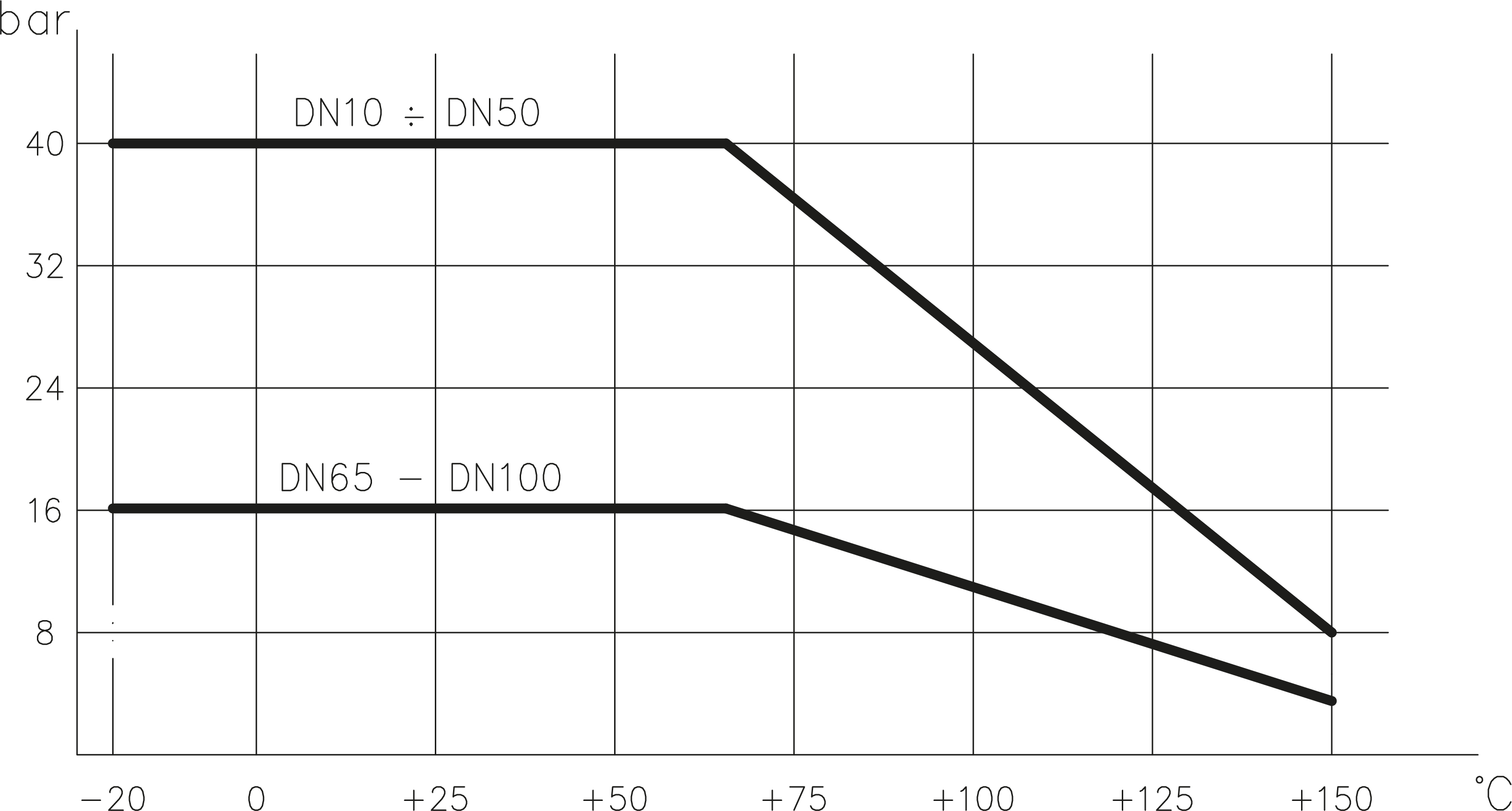

DIAGRAMME PRESSION/TEMPÉRATURE

COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 16 bar







142212
304
PN 40 bar
9
18
23
27
36
54
83



Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

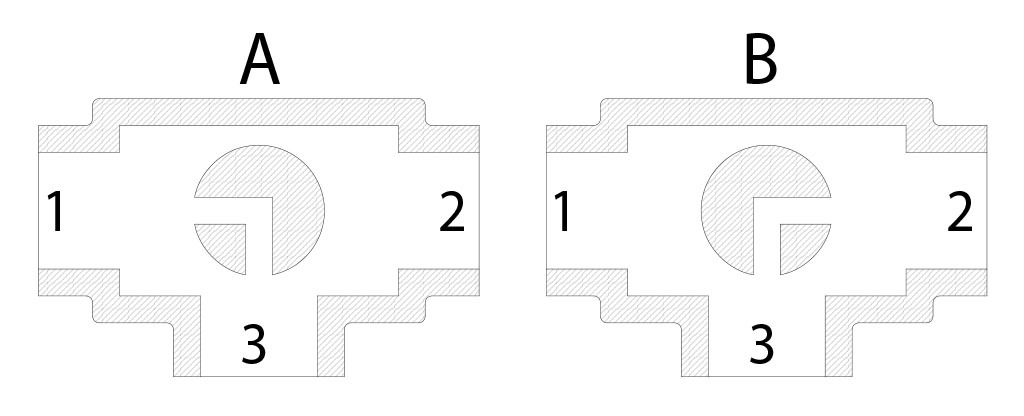

Schéma boisseau en "L"

N.B.:
Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A".
Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".

Vue de dessus

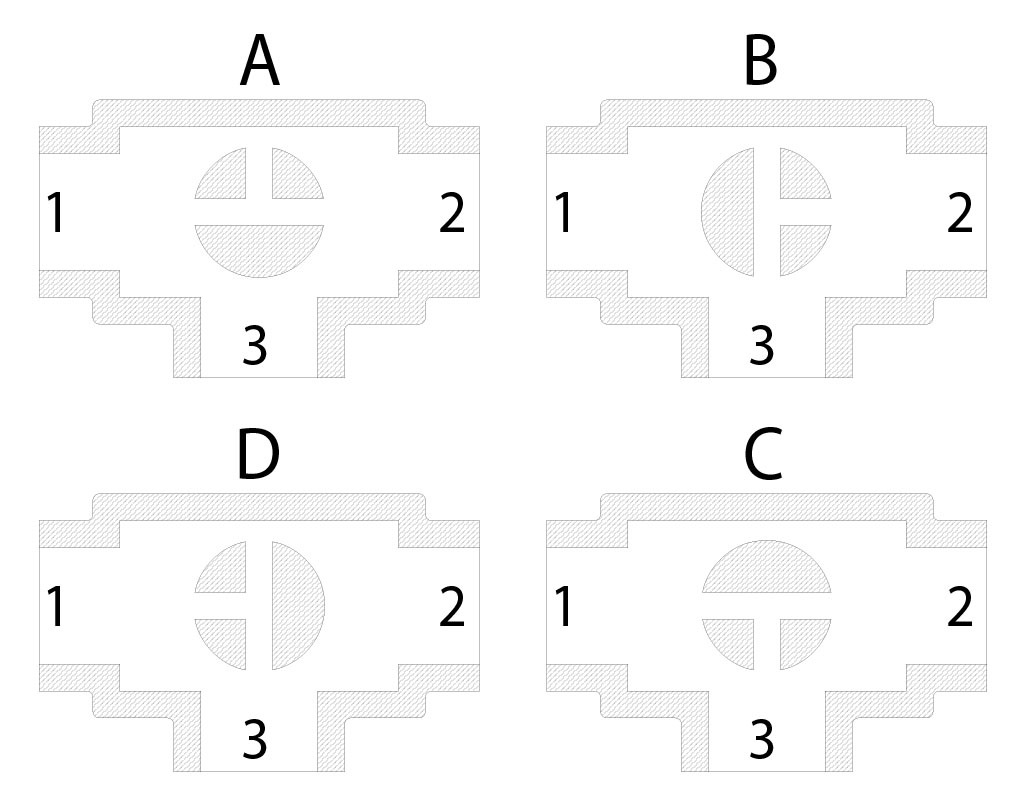

Schéma boisseau en "T"

Avec l'actionneur, seules deux positions sont possibles avec une rotation de 90°: la configuration du boisseau doit toujours être communiquée à notre service commercial.

NB:
Avec l'actionneur SR NORMALEMENT FERMÉ, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens antihoraire.
Avec l'actionneur SR NORMALEMENT OUVERT, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens horaire.

Vue de dessus
