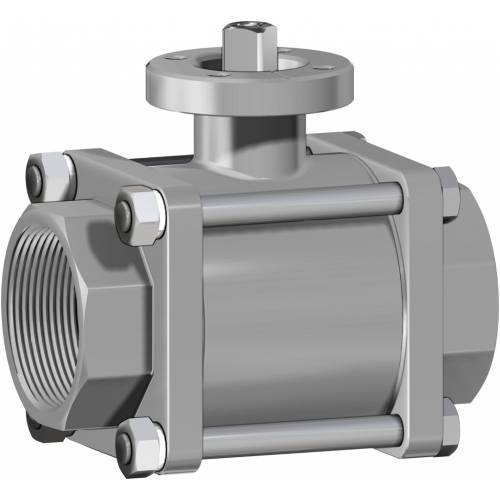

Vanne à boisseau sphérique en acier inox, Item 420

Vanne à boisseau sphérique en acier inox, Item 420

Vanne à boisseau sphérique 3 pièces en acier inox 2 voies, filetée ou à souder, passage intégral

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
  • caractéristiques
  • dimensions
  • matériaux
  • diagrammes et couples de démarrage

CARACTÉRISTIQUES GÉNÉRALES:
• La vanne est en acier inoxydable 316L.
• Construite en 3 pièces pour faciliter les interventions sur les installations à maintenance fréquente.
• Extrémités: filetées selon ISO 7/1; emboîté-soudé, bout-à-bout.
• Température de fonctionnement: de -20°C à +150°C
• Pression de fonctionnement: voir diagramme.
• Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs.
• Bride montage actionneur selon ISO 5211.
• La version à levier n'a pas une tête de vanne selon ISO 5211 et aucun type d'actionneur ne peut être monté.

RÉALISATIONS SPÉCIALES SUR DEMANDE:
• Filetage: NPT
• Garnitures d’étanchéité en: PTFE chargé de verre / PTFE chargé de chargé de carbone de graphite
• Pour d'autres applications, veuillez vous adresser à notre service commercial.

CERTIFICATIONS:
• Version ATEX conformément à la directive européenne 2014/34/UE
• Certificat ATEX sur demande

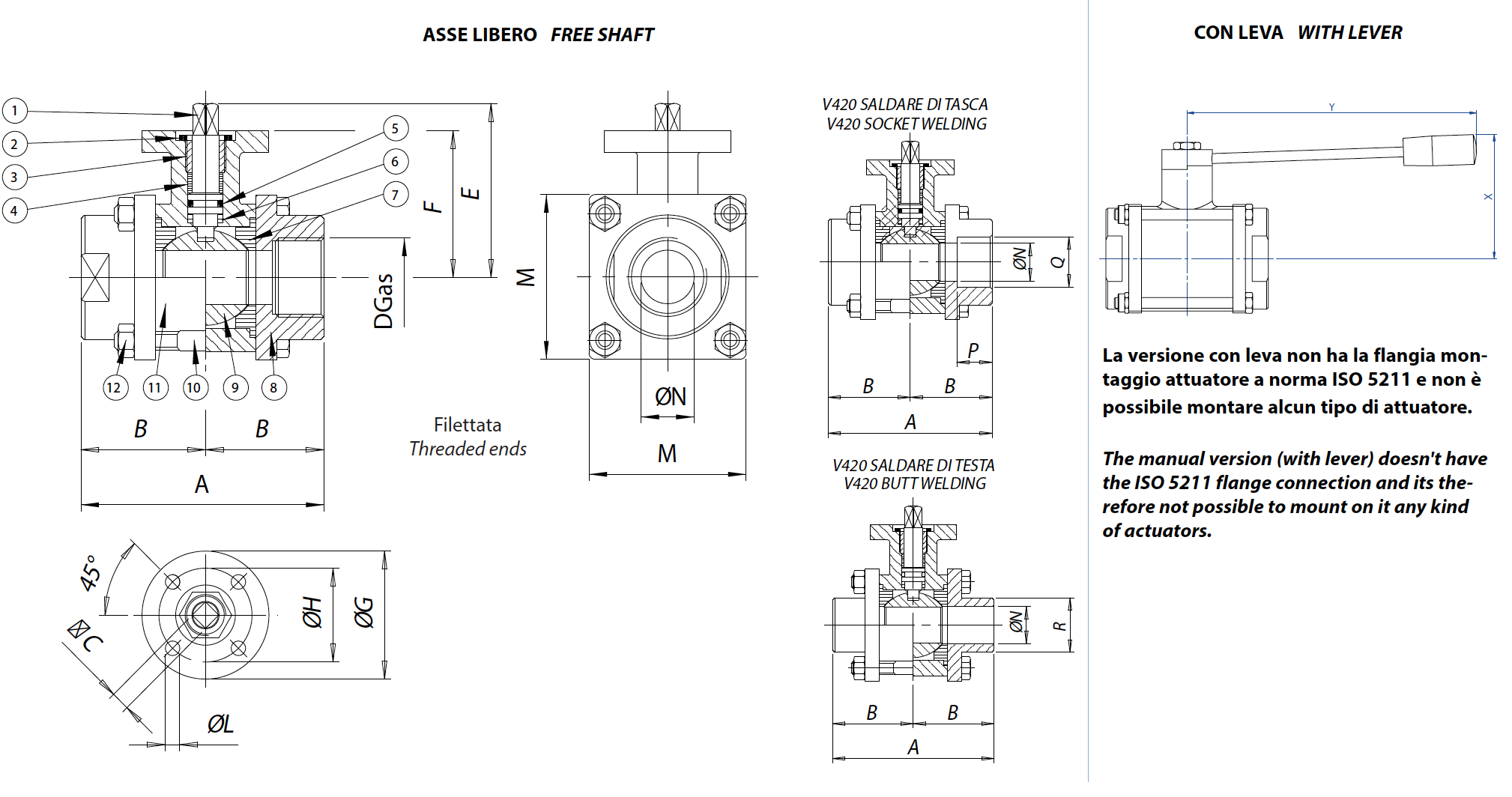

DIMENSIONS
MESURE
A
B
□C
D
E
F
øG
øH
øL
□M
øN
Q
P
R
XY
DN [mm]
[pouces]
DN 10
3/8"
70
35
6
3/8”
49,5
41,5
46
36
6
40
10
17,8
9,7
18
55110
DN 15
1/2"
70
35
6
1/2”
49,5
41,5
46
36
6
40
15
22
9,7
22,5
55110
DN 20
3/4"
80
40
6
3/4”
53
45
46
36
6
45
20
27,3
12,7
28
60110
DN 25
1"
90
45
9
1”
64,5
51,5
65
50
7
60
25
42,8
12,7
34,5
70160
DN 32
1" 1/4
100
50
9
1" 1/4
69,5
56,5
65
50
7
70
32
42,8
12,7
43,5
80160
DN 40
1" 1/2
114
57
14
1" 1/2
89
76
65
50
7
80
40
48,9
12,7
49,5
95190
DN 50
2"
136
68
14
2”
95
82
65
50
7
90
50
61,4
15,8
61,5
100190

MATÉRIAUX
1Tige
316L S.S.1.4401
UNI X2CrNiMo 17 12
2Contre-écrou
303 S.S.

3Bague de réglage
304L S.S. (303 S.S.)

4*Garniture axe
P.T.F.E.

5*Joint torique axe
FKM

6*Garniture axeP.T.F.E.

7*Garniture boisseauP.T.F.E.

8Bride
316L S.S.1.4401
UNI X2CrNiMo 17 12
9Boisseau
316L S.S.1.4401
UNI X2CrNiMo 17 12
10Vis
303 S.S.

11Corps
316L S.S.1.4401
UNI X2CrNiMo 17 12
12Écrou
303 S.S.

* Détails du kit des pièces de rechange KGBV55...

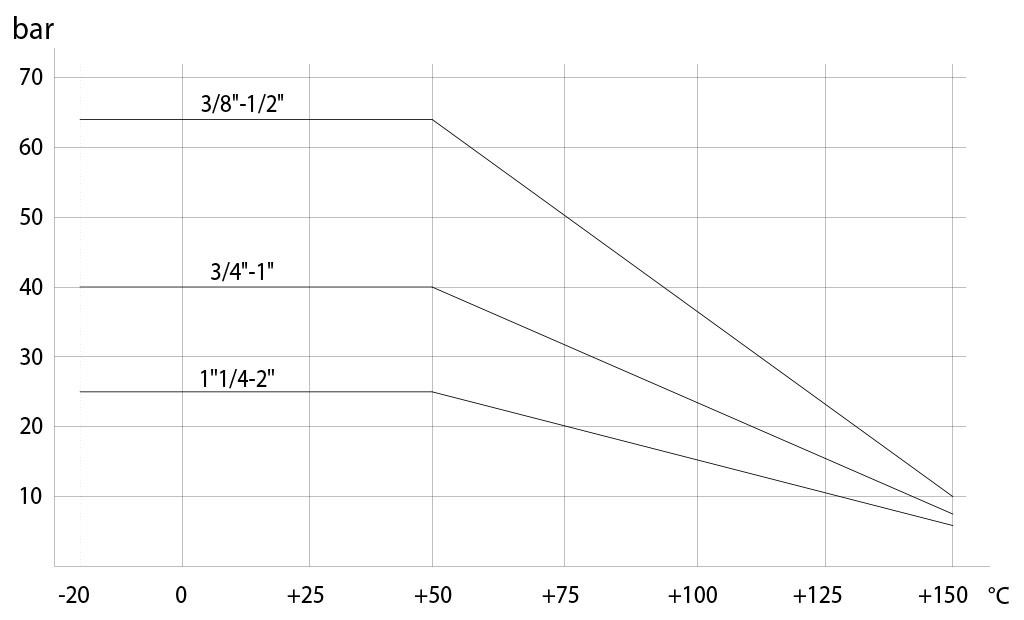

DIAGRAMME PRESSION/TEMPÉRATURE

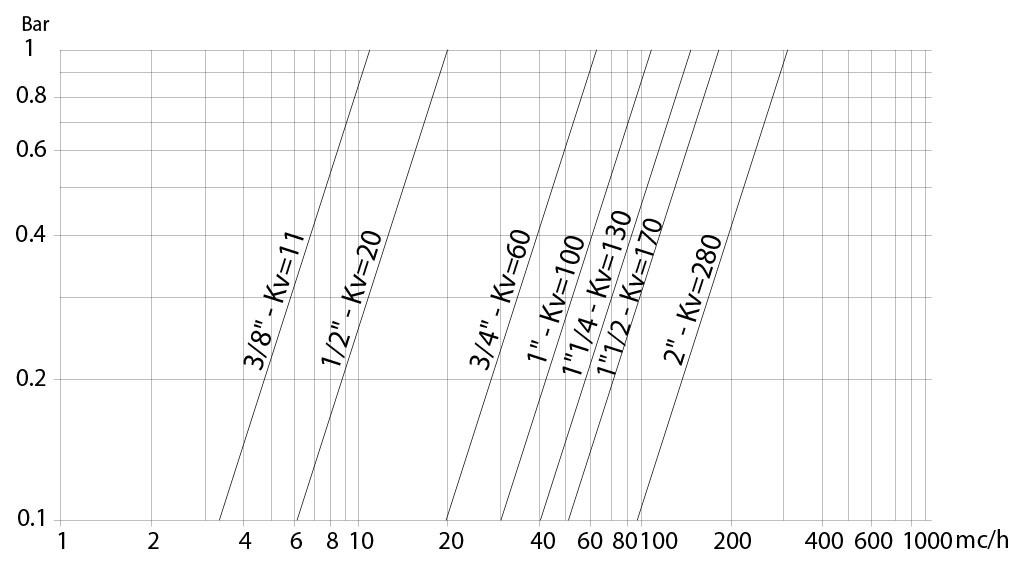

Débit/perte de charge et coefficient nominal Kv

La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.

COUPLES DE DÉMARRAGE en Nm
MESUREDN 10
3/8"

DN 15
1/2"

DN 20
3/4"

DN 25
1"

DN 32
1"1/4

DN 40
1"1/2
DN
50 2"
PN 25 bar




20
29
40
PN 40 bar


10
14



PN 63 bar
7
8







Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.
