anne à boisseau sphérique en acier carbone, Item 541

anne à boisseau sphérique en acier carbone, Item 541

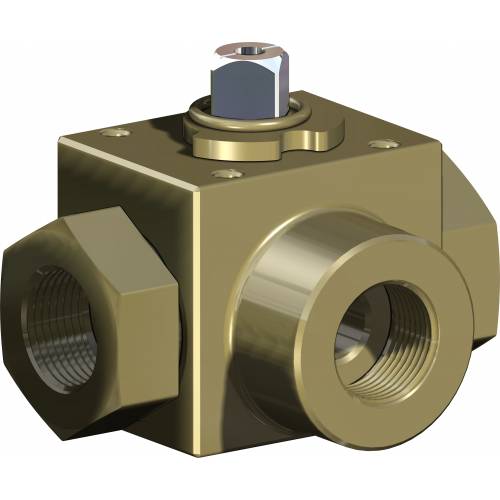

Vanne à boisseau sphérique en acier au carbone 3 voies, filetée, avec boisseau en "L" pour pressions élevées, passage intégral

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
  • caractéristiques
  • dimensions
  • matériaux
  • diagrammes et couples de démarrage
  • spécifications

CARACTÉRISTIQUES GÉNÉRALES:
• Extrémités filetées femelles selon DIN/ISO 228
• La vanne fonctionne uniquement comme déviateur et ne permet aucune fermeture du refoulement, elle est nécessairement raccordée au manchon central.
• Température de fonctionnement: de -10°C à +100°C
• Pressions de fonctionnement: 3/8”-1/2” PN 500; 3/4”-1” PN 315.
• Fluide véhiculé: huiles, produits pétroliers et produits pétrochimiques.

RÉALISATIONS SPÉCIALES SUR DEMANDE:
• Pour d'autres applications, veuillez vous adresser à notre service commercial.

CERTIFICATIONS:
• Version ATEX conformément à la directive européenne 2014/34/UE
• Certificat ATEX sur demande

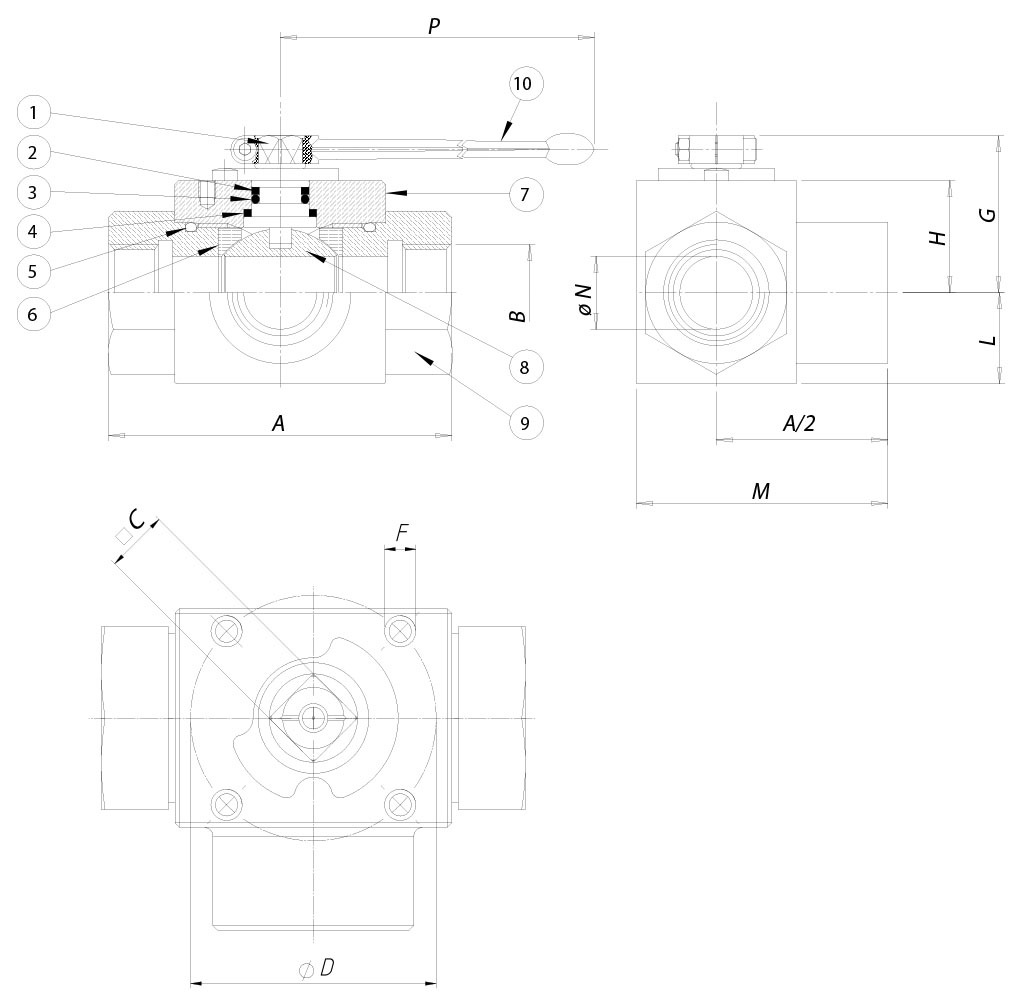

DIMENSIONS
MESURE
A
B
□C
D
ISO
F
G
H
L
M
øN
P
DN [mm]
[pouces]
DN 10
3/8"
72
3/8”
9
36
F03
M5
34,3
20,5
17,5
52
10
115
DN 15
1/2"
83
1/2”
9
36
F03
M5
35
21
19
59
13
115
DN 20
3/4"
95
3/4”
14
50
F05
M6
50,8
32,5
24,5
72
20
200
DN 25
1"
113
1”
14
50
F05
M6
53,8
35,5
29,5
85,5
25
200

MATÉRIAUX
1
Tige
Acier au carbone
CF9SMn28
2*
Bague anti-extrusion
P.T.F.E.

3*
Joint torique étanchéité tige
FPM

4*
Disque d'étanchéité supérieure
POM + MoS2

5*
Joint torique d’étanchéité latérale
FPM

6*
Garnitures d'étanchéité boisseau
POM + MoS2

7
Corps
Acier au carbone
CF9SMn28
8
Boisseau
Acier au carbone, chromé
CF9SMn28
9
Manchon femelle
Acier au carbone
CF9SMn28
10
LevierAcier au carbone

* Détails du kit des pièces de rechange KGBV81...

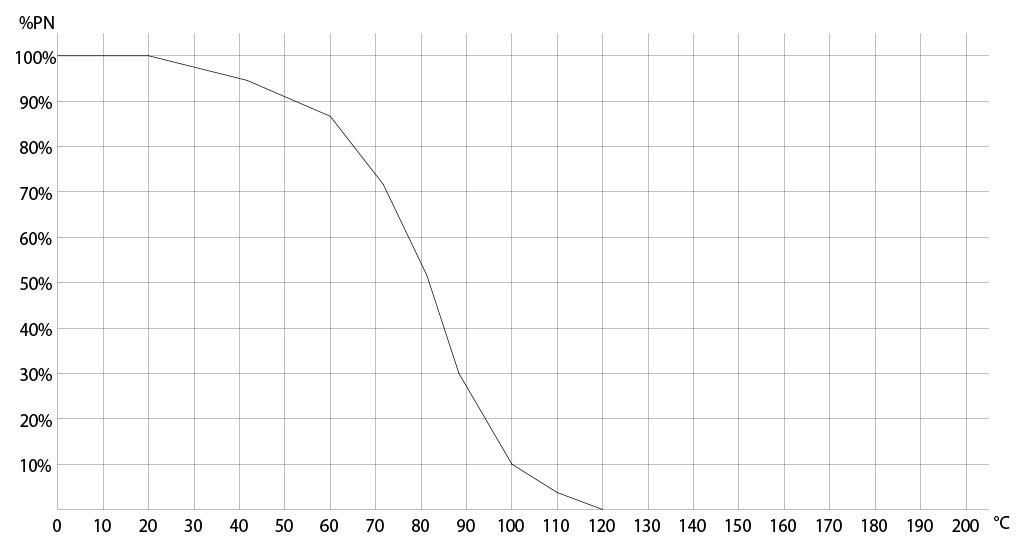

DIAGRAMME PRESSION/TEMPÉRATURE

COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"

PN 315 bar


34
37
PN 500 bar
15
18




Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

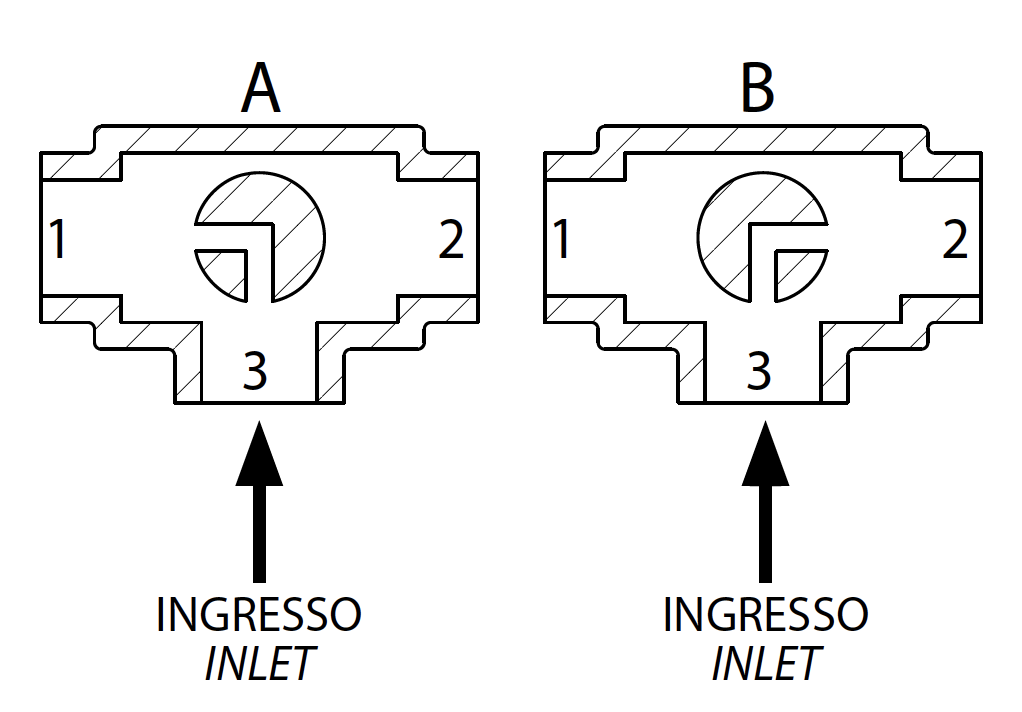

Schéma boisseau en "L"

N.B.:
Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A".
Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".

Vue de dessus
