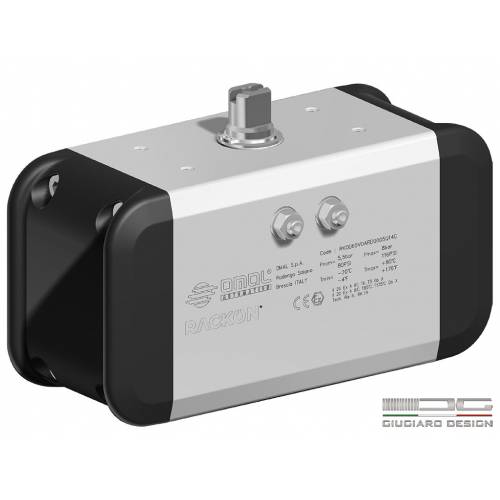

RACKON - double effet DA

Macro Actionneurs pneumatiques

Catégorie RACKON - Actionneur pneumatique à crémaillère et pignon

SÉLECTIONNEZ LA DIMENSION

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE UCATRK20 - RACKON

SYSTÈME CINÉMATIQUE À PIGNON ET CRÉMAILLÈRE

DOUBLE RÉGLAGE

DOUBLE EFFET DA

SIMPLE EFFET SR

1. Bandes d'étanchéité et de glissement autolubrifiantes et énergisées.

Moins de friction entre le piston et le cylindre.

Le collage entre la garniture et le cylindre est évité, même après de longues périodes d'inactivité.

2. Came de réglage en acier.

Possibilité de régler la fermeture et/ou l'ouverture avec un actionneur standard (±5° pour chaque réglage).

Simplicité et fiabilité du réglage.

3. Transformation d'un mouvement linéaire en mouvement rotatif grâce au système cinématique à pignon et crémaillère.

Couple linéaire à l'ouverture et à la fermeture (convient aux vannes à boisseau).

Haute précision de réglage grâce à la rigidité du système à pignon et crémaillère et à la butée mécanique entre la came et la vis sans tête de réglage.

Vitesse de rotation uniforme.

4. Cylindre roulé.

Réduction de l'usure des bandes énergisées grâce à une faible rugosité de surface (0,15 μm Ra).

5. Système modulaire de ressorts à cartouche.

Grande flexibilité et configuration précise du couple généré par les ressorts.

Large gamme de configurations.

Possibilité d’avoir une interface pour l'électrovanne NAMUR sur toute la gamme.

Avec embase rapportée du RK10 au RK240. - Intégrée pour RK 300 et RK480.

Filetage des trous d'air NPT disponible sur demande.

Obtenu avec une embase rapportée sur toutes les tailles.

Processus de production entièrement réalisé par OMAL.

Contrôle maximal durant toutes les phases de traitement.

ATEX compliance.

Permet son installation en présence d'un milieu potentiellement explosible.

Certifié jusqu'à SIL 3

Niveau élevé de sécurité fonctionnelle

DONNÉES TECHNIQUES
• Couple de 10 Nm à 474 Nm.
• Bride de raccordement : EN ISO 5211 : F03 - F04 - F05 - F07 - F10 - F12.
• Conforme à la norme EN 15714-3.
• Conforme à la directive ATEX 2014/34/UE.
• Angle de rotation : 100° (-5° + 95°).
• Double réglage -5° et +5° pour chaque fin de course (0° et 90°).
• Couple : Directement proportionnel à la pression d'alimentation (voir tableau).
• Dans chaque actionneur, le chiffre qui suit le sigle RK correspond à la valeur du couple en Nm délivrée à une pression de 5,6 bar.

CONDITIONS DE FONCTIONNEMENT
• Température standard : de -20 °C à +80 °C.
Versions spéciales :
- haute température : -20 °C + 150 °C.
- basses températures : -50 °C + 60 °C.
• Pression nominale : 5,5 bar ; maximum de fonctionnement 8 bar.
• Fluide d’alimentation : air comprimé filtré, pas nécessairement lubrifié selon la norme UNI EN 15714-3:2009.
• En cas de lubrification, utiliser une huile non détergente compatible avec les joints internes.

VERSIONS SPÉCIALES SUR DEMANDE, CLÉ DE CODIFICATION

CARATTERISTICA
Actionneur oscillant	RK
Taille	0010, 0020, 0040, 0060, 0080, 00120, 00160, 0240, 0300, 0480
Client	VO	OMAL
Angle de rotation [°]	A	90°
	B*	180°
	C*	120°
	D*	135°
Direction de fermeture	R	Fermeture dans le sens des aiguilles d'une montre
Direction de fermeture	L	Fermeture dans le sens inverse des aiguilles d’une montre
Fonctionnement	S	Simple effet N.F.
	O	Simple effet N.O.
	D	Double effet
Ressorts utilisés	00	Sans ressorts
	20	Ressorts pour 2,0 bar
	25	Ressorts pour 2,5 bar
	30	Ressorts pour 3,0 bar
	35	Ressorts pour 3,5 bar
	40	Ressorts pour 4,0 bar
	45	Ressorts pour 4,5 bar
	50	Ressorts pour 5,0 bar
	55	Ressorts pour 5,5 bar
	60	Ressorts pour 6,0 bar
Type de bride, en cas de double bride, la plus petite	03	F03
	04	F04
	05	F05
	07	F07
	10	F10
	12	F12
Forme du siège de l'arbre inférieur	Q	Arbre en étoile
Forme du siège de l'arbre inférieur	D*	Arbre double plan
Taille du siège de l'arbre inférieur	09	Carré de 9 mm
	11	Carré de 11 mm
	14	Carré de 14 mm
	17	Carré de 17 mm
	22	Carré de 22 mm
	27	Carré de 27 mm
Connexion d'air	G	Embase Namur, filets GAZ
	N	Embase Namur, filetages NPT
	0	Filetage gaz sur le cylindre sans embase (pas d'interface Namur)
	I	Interface Namur, filetages Gaz intégrés
Version	-	Standard
	6*	Basse température
	4*	Haute température

* Uniquement sur demande.
N.B. Pour les versions spéciales, contactez OMAL.

EXEMPLE DE CODIFICATION POUR RACKON

Clé de codification: RK0040VOARD0005Q11G
Description du produit: RACKON 40 DOUBLE EFFET ISO F05 07 ARBRE EN ÉTOILE 11 mm AVEC EMBASE NAMUR GAZ.

Clé de codification: RK0300VOARD0007Q22I
Description du produit: RACKON 300 DOUBLE EFFET ISO F07 10 ARBRE EN ÉTOILE 22 mm AVEC INTERFACE NAMUR GAZ INTÉGRÉE DANS LE CYLINDRE.

Clé de codification: RK0040VOARS6005Q11G
Description du produit: RACKON 40 DOUBLE EFFET 6 BAR ISO F05 07 ARBRE EN ÉTOILE 11 mm AVEC EMBASE NAMUR GAZ.

Clé de codification: RK0300VOARS6007Q22I
Description du produit: RACKON 300 SIMPLE EFFET 6 BAR ISO F07 10 ARBRE EN ÉTOILE 22 mm AVEC INTERFACE NAMUR INTÉGRÉE DANS LE CYLINDRE.

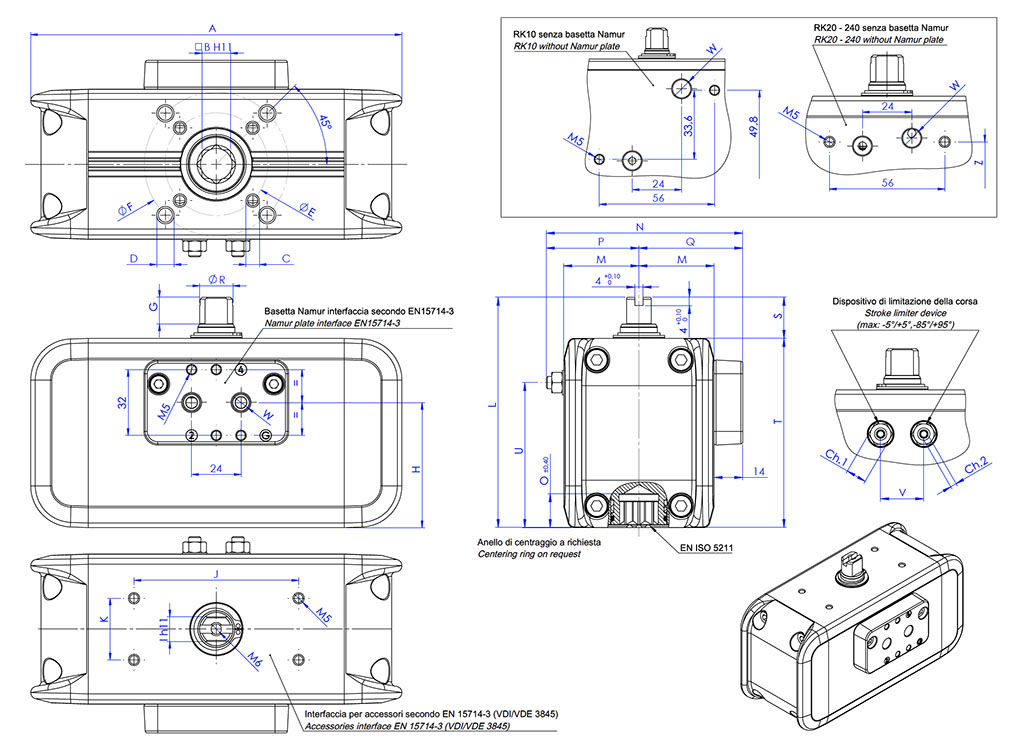

RK10 ÷ RK240

DIMENSIONS [mm]
Mesure	RK10	RK10	RK20	RK20	RK20	RK20	RK40	RK40	RK40	RK40	RK60	RK80	RK120	RK160	RK240
ISO	F03	F04	F03/F05	F03/F05	F04	F04	F04	F04	F05/F07	F05/F07	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10
A	121,7	121,7	153,7	153,7	153,7	153,7	180,4	180,4	180,4	180,4	215,4	235,5	265,9	285,9	318,4
B	9	9	9	11	9	11	11	14	11	14	14	17	17	22	22
C x profondeur	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M5x8	M6x9	M6x9	M6x9	M6x9	M6x9	M8x12	M8x12
D x profondeur	-	-	M6x9	M6x9	-	-	-	-	M8x12	M8x12	M8x12	M8x12	M8x12	M10x15	M10x15
E	36	42	36	36	42	42	42	42	50	50	50	50	50	70	70
F	-	-	50	50	-	-	-	-	70	70	70	70	70	102	102
G	10	10	10	10	10	10	13	13	13	13	13	13	13	13	19,5
H	33	33	50,9	50,9	50,9	50,9	60,8	60,8	60,8	60,8	68,7	75,6	87,6	97,5	112
I	9	9	9	9	9	9	12	12	12	12	12	15	15	19	22
J	50	50	80	80	80	80	80	80	80	80	80	80	80	80	80
K	25	25	30	30	30	30	30	30	30	30	30	30	30	30	30
L	80	80	100	100	100	100	112	112	112	112	122	130	143	154	180
M	24,5	24,5	30	30	30	30	36,5	36,5	36,5	36,5	41,5	46	51	56,5	64
N	71*	71*	82,5*	82,5*	82,5*	82,5*	95,5*	95,5*	95,5*	95,5*	107,8*	116,5*	127*	141*	159*
O	10,7	10,7	13,2	13,2	13,2	13,2	16,5	16,5	16,5	16,5	16,5	19,3	19,3	24,3	24,3
P	32,5*	32,5*	38,5*	38,5*	38,5*	38,5*	45*	45*	45*	45*	52,3*	56,5*	62*	70,5*	81*
Q	38,5	38,5	44	44	44	44	50,5	50,5	50,5	50,5	55,5	60	65	70,5	78
R	10,9	10,9	12,7	12,7	12,7	12,7	16,2	16,2	16,2	16,2	18	20,2	22,5	25,5	31,8
S	15	15	20	20	20	20	20	20	20	20	20	20	20	20	30
T	65	65	80	80	80	80	92	92	92	92	102	110	123	134	150
U	49	49	59,75	59,75	59,75	59,75	70,5	70,5	70,5	70,5	70,5	86	97,75	106,25	120,5
V	16	16	19	19	19	19	21	21	21	21	24	26	32	36	41
W standard (GAZ)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"	1/4"
W spécial (NPT)	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/8"-27	1/4"-18	1/4"-18	1/4"-18
Ch.1	10	10	10	10	10	10	10	10	10	10	13	13	13	16	18
Ch.2	3	3	3	3	3	3	3	3	3	3	4	4	4	5	6
Poids (kg)	0,9	0,9	1,4	1,4	1,4	1,4	2,1	2,1	2,1	2,1	2,9	3,7	5,1	6,5	9
Air (dm3/cycle)	0,12	0,12	0,25	0,25	0,25	0,25	0,48	0,48	0,48	0,48	0,75	1,04	1,48	1,99	2,91
Z	49,8	49,8	59,9	59,9	59,9	59,9	69,8	69,8	69,8	69,8	77,7	84,6	96,6	106,6	121
W	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"	1/4"

H = CENTRE DES FIXATIONS EMBASE.
* Variable selon la règlementation.

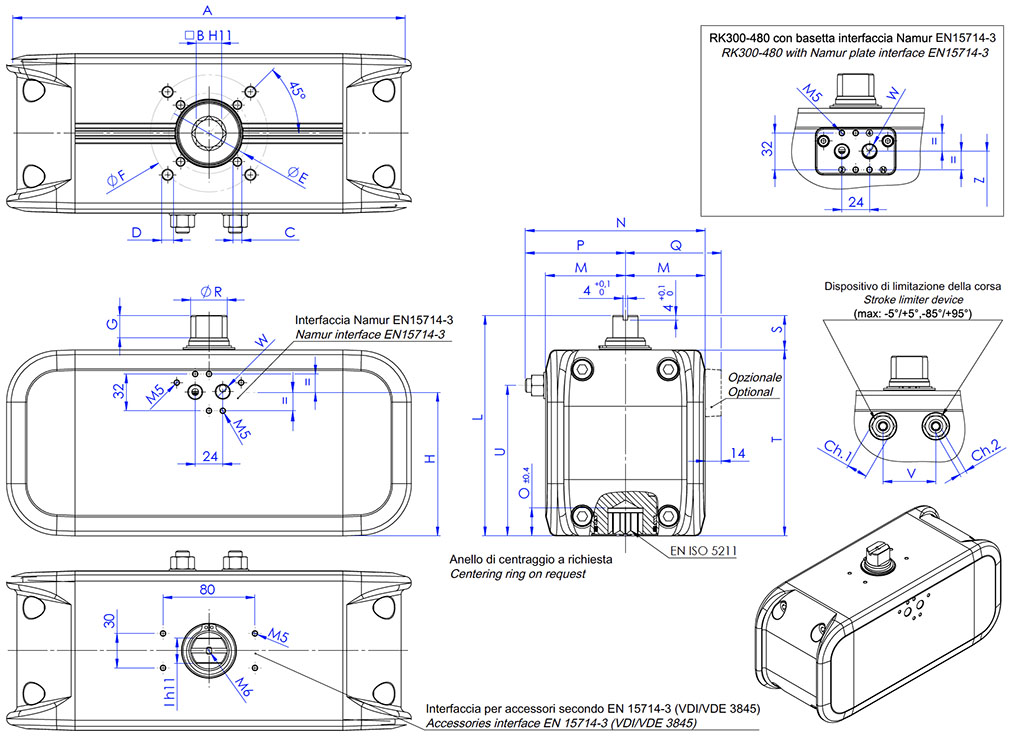

RK300 ÷ RK480

DIMENSIONS [mm]
Mesure	RK300	RK480
ISO	F07/F10	F10/F12
A	352,4	393,4
B	22	27
C x profondeur	M8x12	M10x15
D x profondeur	M10x15	M12x18
E	70	102
F	102	125
G	19,5	19,5
H	125	145
I	22	27
L	192	214
M	69,5	80
N	156,5*	180*
O	24,3	29,5
P	87*	100*
Q	83,5	94
R	31,8	38
S	30	30
T	162	184
U	131	149,5
V	46	52
W standard (GAZ)	1/4"	1/4"
W spécial (NPT)	1/4"-18	1/4"-18
Ch.1	18	21
Ch.2	6	6
Poids (kg)	11,4	16,3
Air (dm3/cycle)	3,77	5,8
Z	124,5	144,5
W	1/4"	1/4"

H = CENTRE DES FIXATIONS EMBASE.
* Variable selon la règlementation.

RK10 ÷ RK480

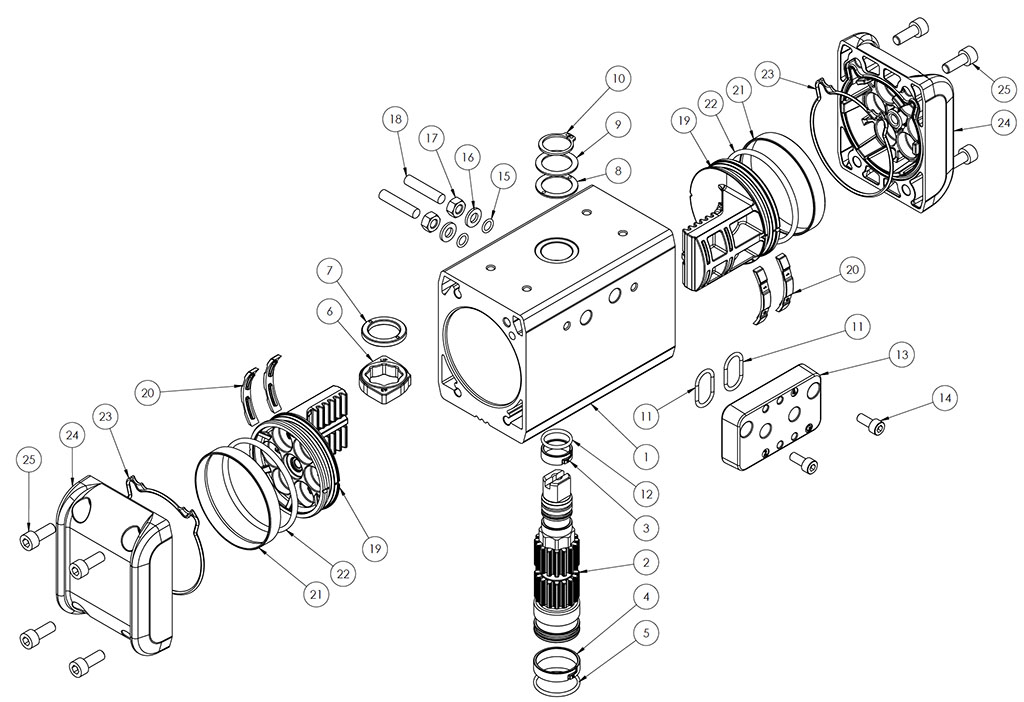

MATÉRIAUX
Pos.	Description	Qté	Matériaux
1	Cylindre	1	Alliage d'aluminium
2	Arbre	1	Alliage d'acier
3*	Collier (support supérieur arbre)	1	Résine acétal
4*	Collier (support inférieur arbre)	1	Résine acétal
5*	Joint torique (garniture inférieure de l'arbre)	1	Caoutchouc nitrile
6	Came	1	Alliage d'acier
7*	Bague de support interne	1	Résine acétal
8*	Bague de support extérieure	1	Résine acétal
9	Rondelle de calage	1	Acier inoxydable
10*	Anneau élastique Seeger	1	Acier inoxydable
11*	Joint torique (OR)**	2	Caoutchouc nitrile
12*	Joint torique arbre supérieur	1	Caoutchouc nitrile
13	Embase Namur**	1	Alliage d'aluminium
14	Vis**	2	Acier inoxydable
15*	Joint torique	2	Caoutchouc nitrile
16*	Rondelle (réglage de course)	2	Acier inoxydable
17*	Écrou (réglage de course)	2	Acier inoxydable
18*	Vis sans tête de réglage	2	Acier inoxydable
19	Piston	2	Alliage d'aluminium
20*	Patin de support de piston	4	Résine acétal
21*	Bague d'étanchéité	2	Polyuréthane
22*	Joint torique	2	Caoutchouc nitrile
23*	Joint torique bouchon	2	Caoutchouc nitrile
24	Bouchon	2	Alliage d'aluminium
25	Vis	8	Acier inoxydable

* Détails du kit des pièces de rechange.
** Absent sur certains modèles, voir le tableau des codes.

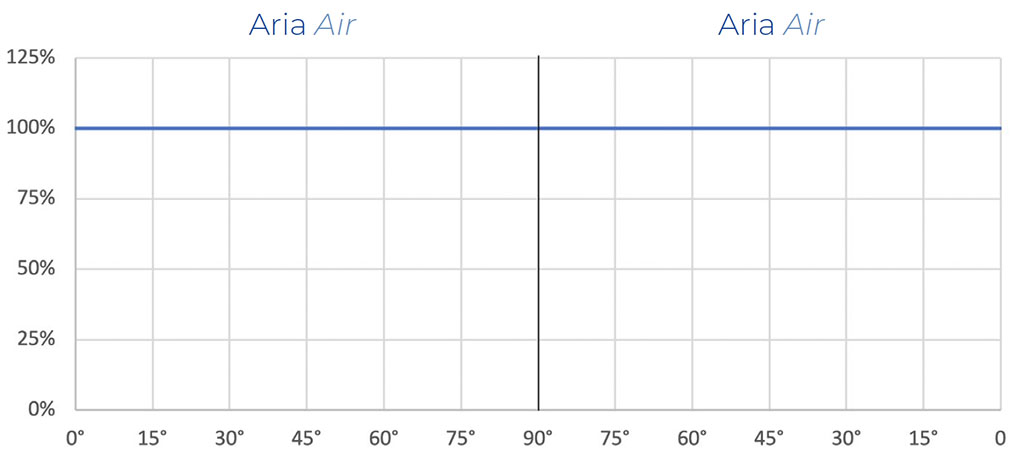

DIAGRAMME COUPLE « DA » (Nm)

TABLEAU COUPLE RACKON « DA » (Nm)
Mesure	Air bar
Mesure	2 bar	2,5 bar	3 bar	3,5 bar	4 bar	4,5 bar	5 bar	5,5 bar	5,6 bar	6 bar	7 bar	8 bar
RK10	3,7	4,7	5,6	6,6	7,5	8,4	9,4	10,3	10,5	11,2	13,1	15,0
RK20	7,3	9,1	11,0	12,8	14,6	16,4	18,3	20,1	20,5	21,9	25,6	29,2
RK40	13,9	17,4	20,9	24,4	27,9	31,3	34,8	38,3	39,0	41,8	48,7	55,7
RK60	21,2	26,5	31,9	37,2	42,5	47,8	53,1	58,4	59,5	63,7	74,3	84,9
RK80	30,0	37,5	44,9	52,4	59,9	67,4	74,9	82,4	83,9	89,9	104,9	119,9
RK120	42,7	53,4	64,0	74,7	85,4	96,1	106,7	117,4	119,5	128,1	149,4	170,8
RK160	58,5	73,2	87,8	102,5	117,1	131,7	146,4	161,0	163,9	175,6	204,9	234,2
RK240	85,2	106,5	127,8	149,1	170,4	191,7	213,0	234,3	238,6	255,6	298,2	340,8
RK300	109,8	137,2	164,7	192,1	219,6	247,0	274,5	301,9	307,4	329,3	384,2	439,1
RK480	172,4	215,5	258,5	301,6	344,7	387,8	430,9	474,0	482,6	517,1	603,3	689,5

Pour un couple à différentes pressions, contactez OMAL.

SCHÉMA DE FONCTIONNEMENT DE L’ACTIONNEUR À DOUBLE EFFET

RACKON - double effet DA - spécifications -

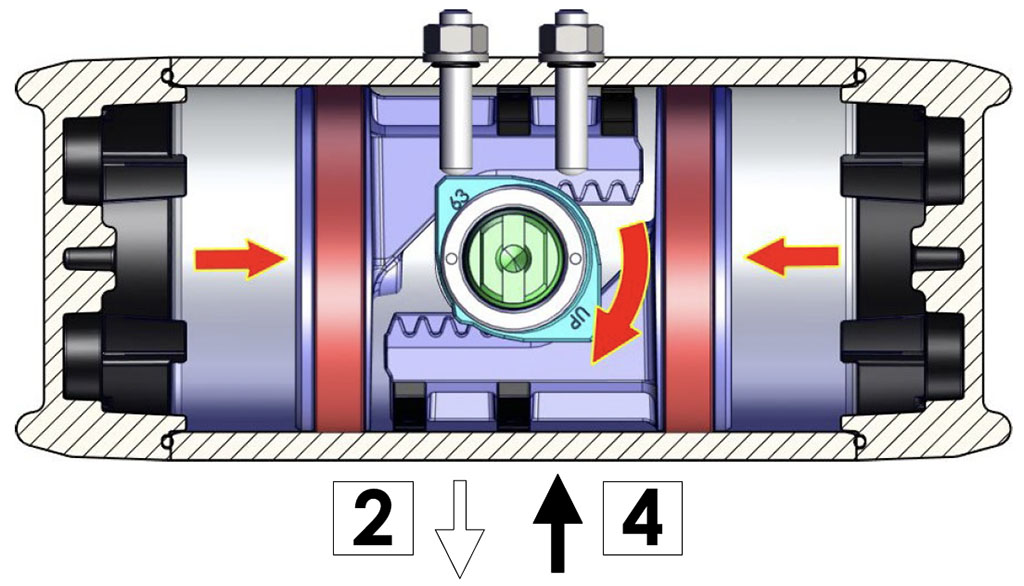

SCHÉMA DE FONCTIONNEMENT
En introduisant de l'air dans le trou d'alimentation 4, les pistons se déplacent vers le centre créant une rotation dans le sens des aiguilles d'une montre, la position finale est représentée dans le dessin.

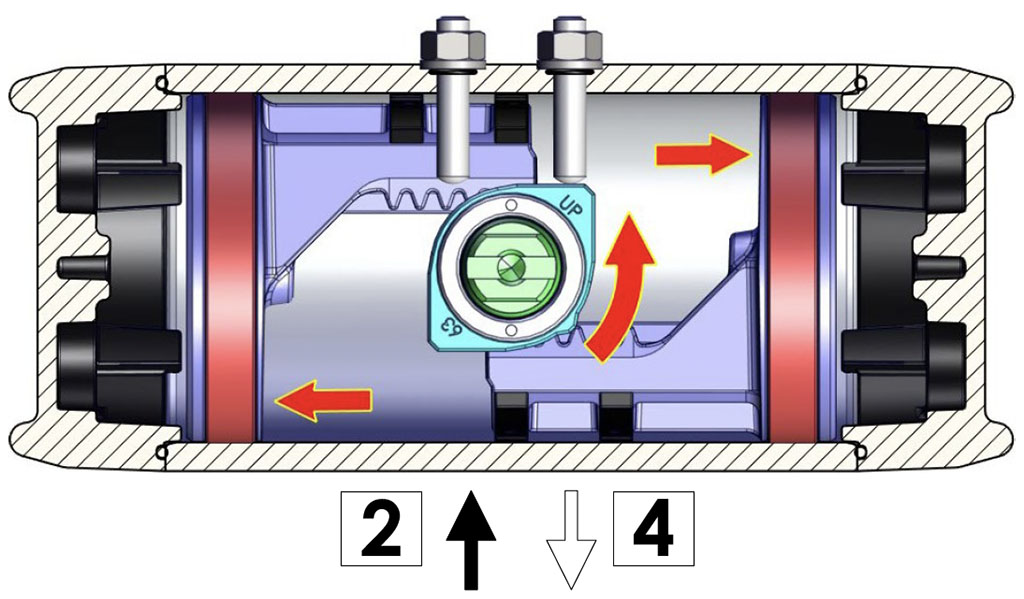

SCHÉMA DE FONCTIONNEMENT
En introduisant de l'air dans le trou d'alimentation 2, les pistons se déplacent vers l'extérieur créant une rotation dans le sens inverse des aiguilles d’une montre, la position finale est représentée dans le dessin.

INSTRUCTIONS POUR LE RÉGLAGE DE LA COURSE DE L’ACTIONNEUR À DOUBLE EFFET

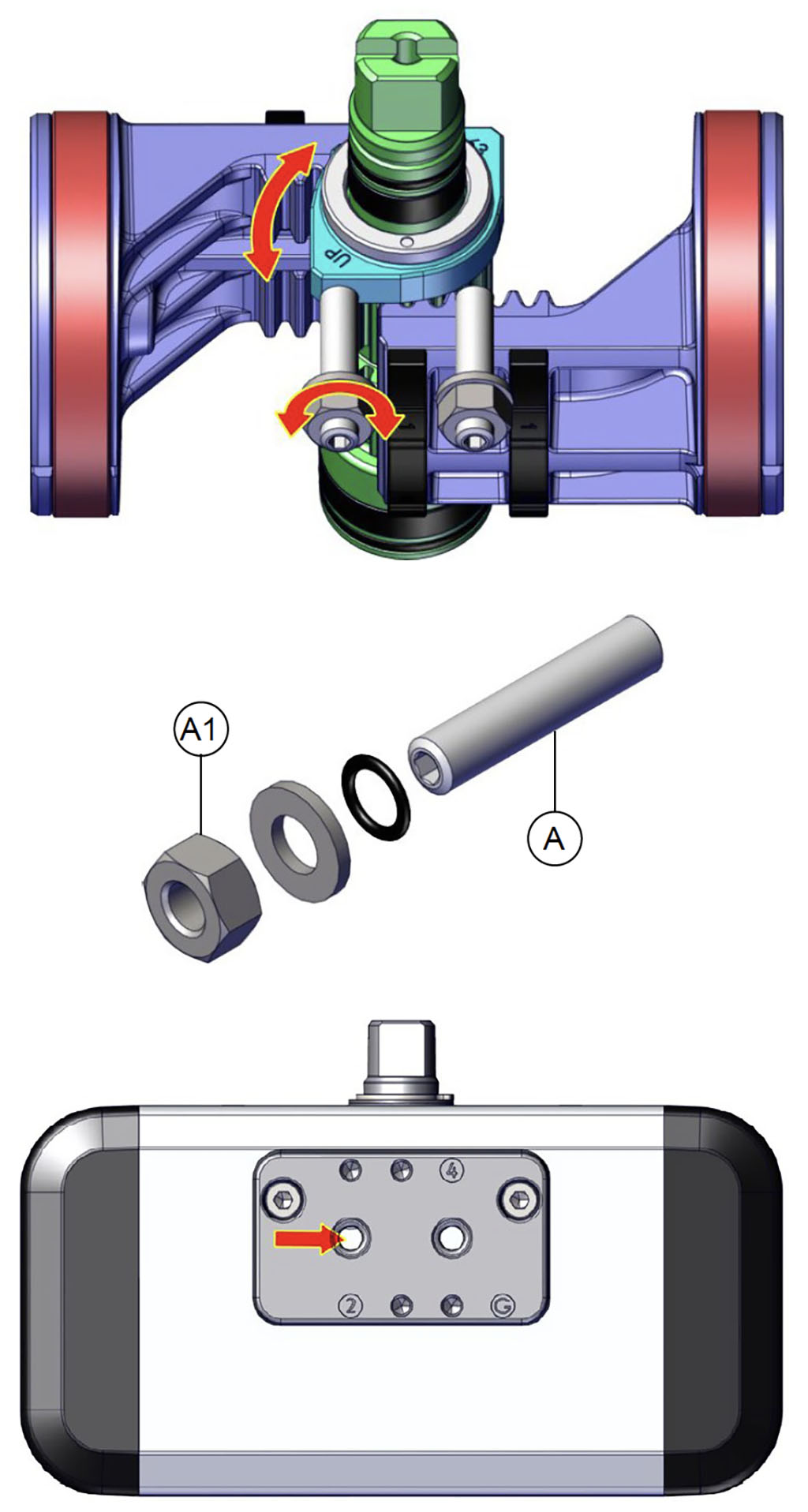

RÉGLAGE D’OUVERTURE

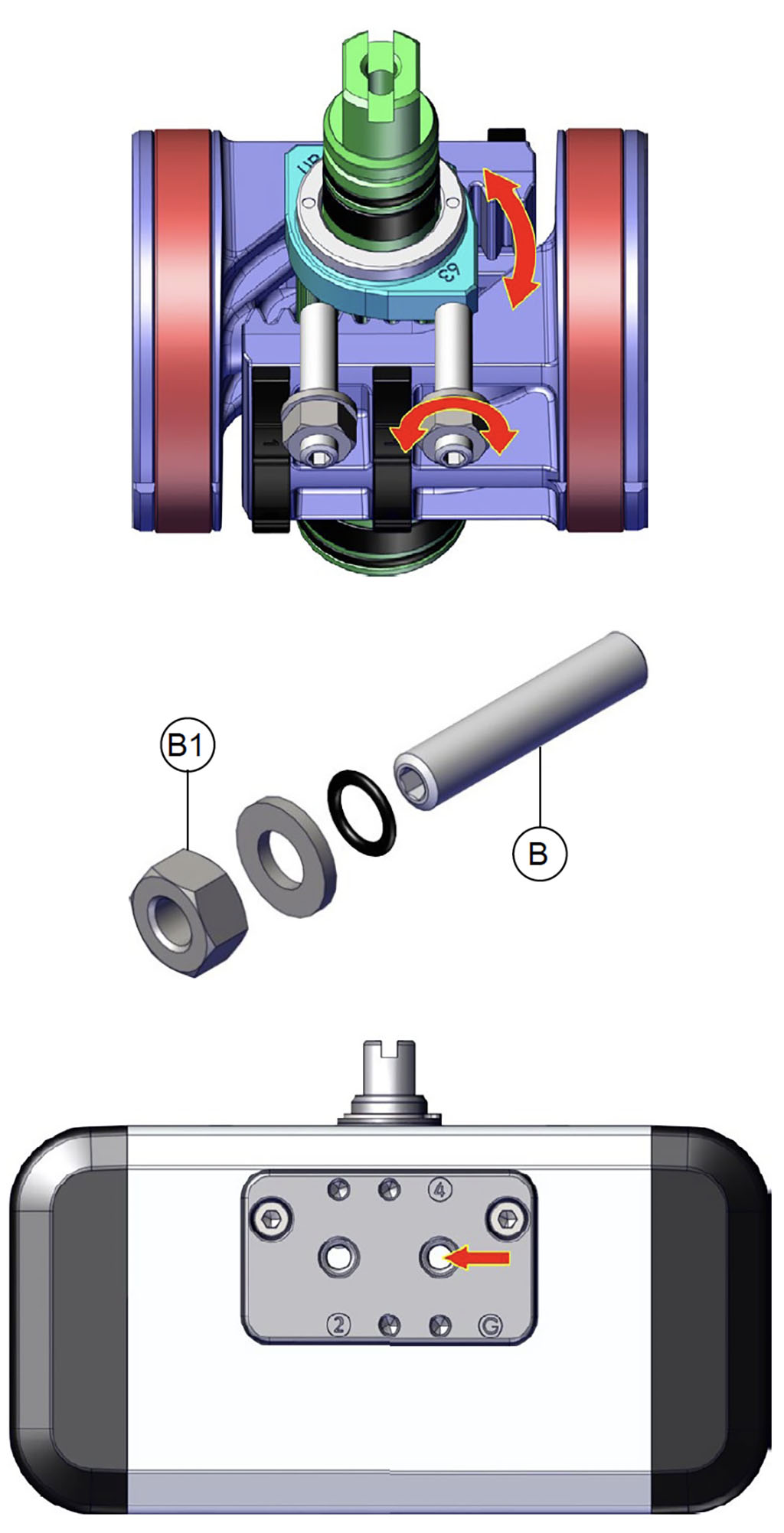

RÉGLAGE DE FERMETURE

A) Assurez-vous qu'il n'y a pas d'air sous pression dans l'actionneur (dans aucune des deux chambres).
B) Desserrez le contre-écrou A1.
C) Introduisez de l'air en baisse pression dans le trou « 2 » la pression de l'air doit être juste suffisante pour bouger les pistons jusqu'à la fin de course.
D) À l'aide d'une clé Allen, vis ou dévisser le goujon A pour obtenir le réglage souhaité (plage maximale de réglage ± 5 °).
E) Une fois le réglage souhaité obtenu, avec une clé Allen, serrez le goujon A tandis qu'avec une clé anglaise, serrez le contre-écrou A1.

N.B. Si nécessaire, répétez les opérations jusqu'à l'obtention du réglage souhaité.

A) Assurez-vous qu'il n'y a pas d'air sous pression dans l'actionneur (dans aucune des deux chambres).
B) Desserrez le contre-écrou B1.
C) Introduisez de l'air en baisse pression dans le trou « 4 » la pression de l'air doit être juste suffisante pour bouger les pistons jusqu'à la fin de course.
D) À l'aide d'une clé Allen, vis ou dévisser le goujon B pour obtenir le réglage souhaité (plage maximale de réglage ± 5 °).
E) Une fois le réglage souhaité obtenu, avec une clé Allen, serrez le goujon B tandis qu'avec une clé anglaise, serrez le contre-écrou B1.

N.B. Si nécessaire, répétez les opérations jusqu'à l'obtention du réglage souhaité.
