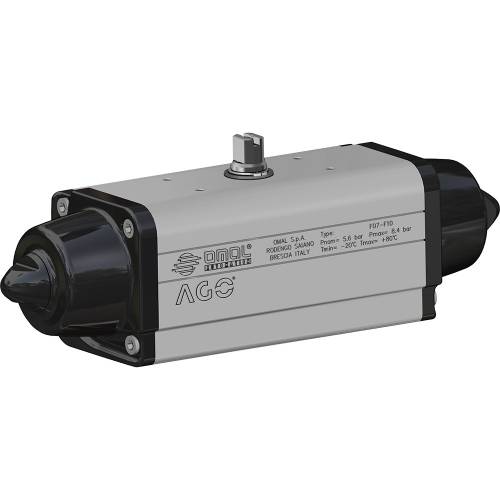

AGO - simple effet SR en aluminium

Catégorie AGO - Actionneurs en aluminium

SÉLECTIONNEZ LA DIMENSION

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE AGO - ACTIONNEURS EN ALUMINIUM

AGO - simple effet SR en aluminium - avantages -

1. Bandes d'étanchéité et de glissement autolubrifiantes sous tension
Frottement réduit entre le piston et le vérin
Évite que la garniture ne se colle au vérin, même après de longues périodes d’immobilisation

2. Fentes, douilles et goupilles en acier avec une dureté supérieure à 50 HRC
Plus grande résistance aux forces à l’intérieur de l'actionneur

3. Frottement de roulement entre la fente et le piston
Réduction du frottement

4. Bielle-manivelle avec frottement de roulement (transformation du mouvement linéaire en mouvement de rotation par piston et arbre sans engrenages).
Moins de frottement entre le piston et l'arbre, ce qui réduit l'usure des pièces
Moment de torsion accru en phase d’ouverture et fermeture
Encombrement réduit par rapport aux actionneurs à pignon et crémaillère, donc moins d'espace requis
Moins de poids par rapport aux actionneurs à pignon et crémaillère (-30 % Kg/Nm), ce qui entraîne des économies sur la construction de la structure de l'installation
Réduction de la consommation d'air par rapport aux actionneurs à pignon et crémaillère (-40 % air cm³/Nm double effet et -20 % air cm³/Nm simple effet) avec une charge de travail réduite du compresseur en conséquence ou possibilité d'utiliser un compresseur de dimensions réduites

5. Vérin laminé
Usure moindre des bandes sous tension grâce à la faible rugosité de la surface (0,15 micron Ra)

Plan de pose pour électrovannes NAMUR intégré par le DAN15
Ne nécessite aucune embase supplémentaire

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases de d’usinage

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certifié jusqu'à SIL 3
Niveau élevé garanti de sécurité fonctionnelle

CARACTÉRISTIQUES TECHNIQUES
Couple compris entre 15 Nm et 4000 Nm.
Bride de raccordement: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Conforme à la norme EN 15714-3
Angle de rotation: 92° (-1°, +91°)
Moment de torsion: Le moment de torsion de rappel dépend uniquement de l'action du ressort, indépendamment de la pression d'alimentation. Il existe 4 réglages de ressort différents disponibles; voir tableau.
La fermeture automatique au moyen des ressorts s’effectue dans le sens des aiguilles d'une montre.Dans chaque actionneur, le chiffre qui suit le sigle SR correspond à la valeur du couple de démarrage en Nm à une pression de 5,6 bar.Version ATEX conformément à la directive 2014/34/UE.
Pour la version ATEX, ajouter YX à la fin du code.

CONDITIONS DE TRAVAIL
Température: de -20°C à +80°C. (Versions spéciales: températures élevées: -20°C + 150°C; basses températures: -50°C + 60°C) Pression nominale: 5,6 bar; maximum de fonctionnement 8,4 bar.
Fluide d'alimentation: air comprimé filtré sec pas nécessairement lubrifié.
En cas de lubrification, utilisez une huile non détergente ou compatible avec NBR.

SRN15 - SRN960
SR1440
SR1920
SR2880
SR4000

SRN15 - SRN960
SR1440
SR1920
SR2880
SR4000

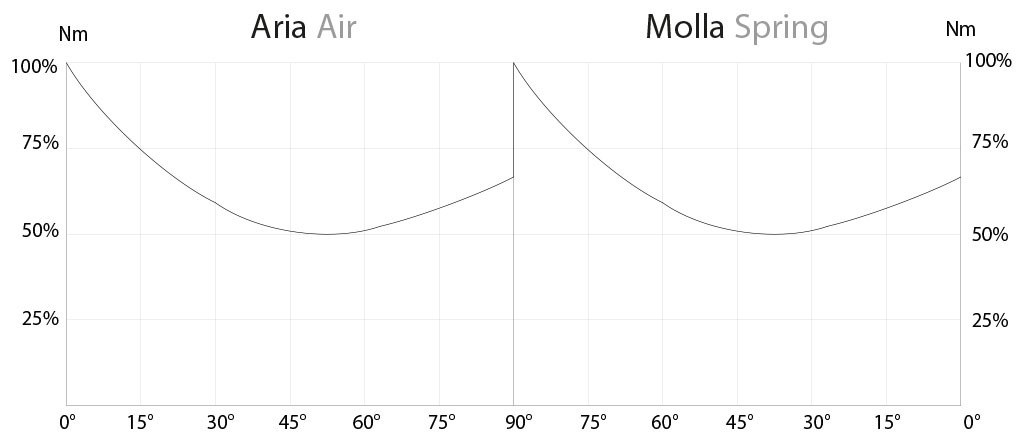

Diagramme du couple en fonction de l'angle de rotation

TABLEAU DES COUPLES (Nm) α ° = ANGLE DE ROTATION
MESURE	α°	2,8 bar ÷ 40 PSI		3,5 bar ÷ 50 PSI		4,2 bar ÷ 60 PSI		5,6 bar ÷ 80 PSI
MESURE	α°	air	ressort	air	ressort	air	ressort	air	ressort
SRN 15	0°	7,5	5	9,4	6,3	11,3	7,5	15	10
	50°	3,7	3,7	4,7	4,7	5,6	5,6	7,5	7,5
	90°	5	7,5	6,3	9,4	7,5	11,3	10	15
SRN 30	0°	15	10	18,8	12,5	22,5	15	30	20
	50°	7,5	7,5	9,4	9,4	11,3	11,3	15	15
	90°	10	15	12,5	18,8	15	22,5	20	30
SRN 53	0°	26,5	17,5	33	22	40	26	53	35
	50°	13	13	16,5	16,5	19,5	19,5	26	26
	90°	17,5	26,5	22	33	26	40	35	53
SRN 60	0°	30	20	37,5	25	45	30	60	40
	50°	15	15	18,8	18,8	22,5	22,5	30	30
	90°	20	30	25	37,5	30	45	40	60
SRN 90	0°	45	30	56,3	37,5	67,5	45	90	60
	50°	22,5	22,5	28,1	28,1	33,9	33,9	45	45
	90°	30	45	37,5	56,3	45	67,5	60	90
SRN 120	0°	60	40	75	50	90	60	120	80
	50°	30	30	37,5	37,5	45	45	60	60
	90°	40	60	50	75	60	90	80	120
SRN 180	0°	90	60	112,5	75	135	90	180	120
	50°	45	45	56,3	56,3	67,5	67,5	90	90
	90°	60	90	75	112,5	90	135	120	180
SRN 240	0°	120	80	150	100	180	120	240	160
	50°	60	60	75	75	90	90	120	120
	90°	80	120	100	150	120	180	160	240
SRN 360	0°	180	120	225	150	270	180	360	240
	50°	90	90	112,5	112,5	135	135	180	180
	90°	120	180	150	225	180	270	240	360
SRN 480	0°	240	160	300	200	360	240	480	320
	50°	120	120	150	150	180	180	240	240
	90°	160	240	200	300	240	360	320	480
SRN 720	0°	360	240	450	300	540	360	720	480
	50°	180	180	225	225	270	270	360	360
	90°	240	360	300	450	360	540	480	720
SRN 960	0°	480	320	600	400	720	480	960	640
	50°	240	240	300	300	360	360	480	480
	90°	320	480	400	600	480	720	640	960
SR 1440	0°	---	---	900	600	---	---	1440	960
	50°	---	---	450	450	---	---	720	720
	90°	---	---	600	900	---	---	960	1440
SR 1920	0°	960	640	1200	800	1440	960	1920	1280
	50°	480	480	600	600	720	720	960	960
	90°	640	960	800	1200	960	1440	1280	1920
SR 2880	0°	1440	960	1800	1200	2160	1440	2880	1920
	50°	720	720	900	900	1080	1080	1440	1440
	90°	960	1440	1200	1800	1440	2160	1920	2880
SR 4000	0°	2000	1333	2500	1666,3	3000	1999,5	4000	2666
	50°	1000	1000	1250	1250	1500	1500	2000	2000
	90°	1333	2000	1666,3	2500	1999,5	3000	2666	4000

SCHÉMA DE FONCTIONNEMENT ACTIONNEUR PNEUMATIQUE “SR”

BOÎTIER DE SIGNALISATION AVEC FIN DE COURSE

COMMANDE MANUELLE DE DÉBLOCAGE

ÉLECTROVANNES NAMUR

ÉLECTROVANNES

POSITIONNEUR ÉLECTROPNEUMATIQUE (SÉCURITÉ INTRINSÈQUE)

POSITIONNEUR PNEUMATIQUE

FINS DE COURSE DE PROXIMITÉ

FINS DE COURSE ÉLECTROMÉCANIQUES

FINS DE COURSE PNEUMATIQUES

FINS DE COURSE ANTIDÉFLAGRANTS II2GD ExdIIC

CERTIFICATS

ATEX - Pneumatic Actuators

EAC TR CU 010/2011 - Pneumatic Actuators

EAC TR CU 012/2011 - EX

SIL EN 61508 - Actuators: SR, SRN, DA, DAN

Type Approval Certificate for Marine and machinery systems and equipment

INSTRUCTIONS

ATEX MANUAL UITG0G01ATX

USER MANUAL UITG0G01

MANUELS

1. MANUAL DAN15-DAN1920 SRN15-SRN960 - UMAAPG00

2. MANUAL DA2880-DA8000 SR1440-SR4000 - UMA800081C

SÉLECTIONNEZ TAILLE

Sélectionnez les paramètres de recherche

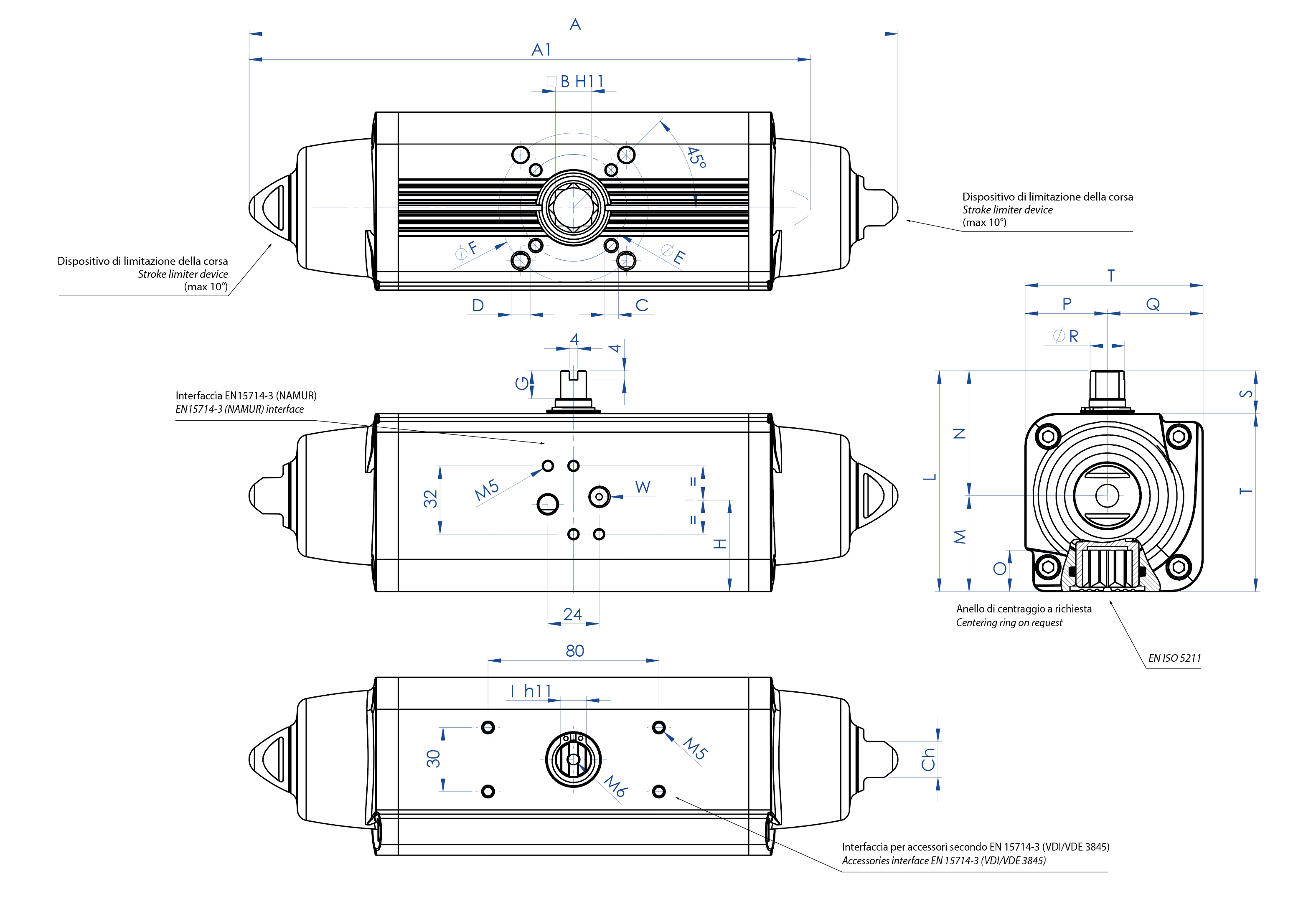

FICHE TECHNIQUE du SRN15 (Nm) au SRN53 (Nm)
Code	SRN0015401S	SRN0015402S	SRN0030401S	SRN0030402S	SRN0053401S
Garnitures de rechange	KGGI0014		KGGI0016		KGGI0060
Mesure	SRN15		SRN30		SRN53
ISO	F03/F05	F04	F04	F05/F07	F05/F07
A	233,3	233,3	259	259	304,3
A1 (2,8 Bar)	203,8	203,8	228,5	228,5	270,7
B	11	11	14	14	17
C x profondeur	M5x8	M5x8	M5x8	M6x9	M6x9
D x profondeur	M6x9	-	-	M8x12	M8x12
E	36	42	42	50	50
F	50	-	-	70	70
G	10	10	13	13	13
H	30,3	30,3	35,7	35,7	42,8
I	9	9	10	10	12
L	79,2	79,2	90,4	90,4	103,3
M	31,5	31,5	37,7	37,7	44,8
N	47,7	47,7	52,7	52,7	58,5
O	13,2	13,2	16,5	16,5	19,3
P	27,7	27,7	32,7	32,7	38,5
Q	31,5	31,5	37,7	37,7	44,8
R	10,9	10,9	14,5	14,5	16,2
S	20	20	20	20	20
T	59,2	59,2	70,4	70,4	83,3
W (Gaz)	1/8"	1/8"	1/8"	1/8"	1/8"
Ch	13	13	13	13	17
Poids (Kg)	1,2	1,2	1,95	1,95	3
Air (dm³/cycle)	0,09	0,09	0,17	0,17	0,3
H = CENTRE DES FIXATIONS EMBASE

FICHE TECHNIQUE du SRN60 (Nm) au SRN360 (Nm)
Code	SRN0060401S	SRN0090401S	SRN0120401S	SRN0180401S	SRN0240401S	SRN0360401S
Garnitures de rechange	KGGI0018	KGGI0019	KGGI0020	KGGI0021	KGGI0022	KGGI0023
Mesure	SRN60	SRN90	SRN120	SRN180	SRN240	SRN360
ISO	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12	F10/F12
A	338,5	393,7	409,6	474	520,5	613
A1 (2,8 Bar)	309,1	341,8	361,6	406,6	454,1	523
B	17	22	22	22	27	27
C x profondeur	M6x9	M8x12	M8x12	M8x12	M10x15	M10x15
D x profondeur	M8x12	M10x15	M10x15	M10x15	M12x18	M12x18
E	50	70	70	70	102	102
F	70	102	102	102	125	125
G	13	16	17	19	19	19,5
H	44,8	54,5	58,1	60	57,4	61,5
I	12	15	15	19	19	22
L	107	137,5	141,1	148	164,9	178
M	46,8	56,5	60,1	62	72,9	78,5
N	60,2	81	81	86	92	99,5
O	19,3	24,8	24,8	24,3	29,5	29,5
P	40,2	51	51	56	62	69,5
Q	46,8	56,5	60,1	62	72,9	78,5
R	18	20,2	22,5	25,5	29	31,8
S	20	30	30	30	30	30
T	87	107,5	111,1	118	134,9	148
W (Gaz)	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"
Ch	17	22	22	22	27	27
Poids (Kg)	3,35	5,9	6,8	8,9	11,8	16,5
Air (dm³/cycle)	0,33	0,55	0,8	1	1,5	2
H = CENTRE DES FIXATIONS EMBASE

FICHE TECHNIQUE du SRN480 (Nm) au SRN960 (Nm)
Code	SRN0480401S	SRN0480402S	SRN0720402S	SRN0720401S	SRN0960402S	SRN0960401S
Garnitures de rechange	KGGI0024		KGGI0025		KGGI0026
Mesure	SRN480		SRN720		SRN960
ISO	F10/F12	F14	F12	F14	F12/F16	F14
A	648,2	648,2	798	798	828	828
A1 (2,8 Bar)	563,8	563,8	683	683	714,4	714,4
B	36	36	36	36	46	46
C x profondeur	M10x15	M16x24	M12x18	M16x24	M12x18	M16x24
D x profondeur	M12x18	-	-	-	M20x30	-
E	102	140	125	140	125	140
F	125	-	-	-	165	-
G	19,5	19,5	19,5	19,5	18,5	18,5
H	78	78	86,5	86,5	99,2	99,2
I	24	24	27	27	32	32
L	198	198	216	216	237,7	237,7
M	93,5	93,5	101,5	101,5	114,7	114,7
N	104,5	104,5	114,5	114,5	123	123
O	38,5	38,5	38,5	38,5	48,5	48,5
P	74,5	74,5	84,5	84,5	93	93
Q	93,5	93,5	101,5	101,5	114,7	114,7
R	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30
T	168	168	186	186	207,7	207,7
W (Gaz)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Ch	27	27	36	36	36	36
Poids (Kg)	22,7	22,7	33	33	42	42
Air (dm³/cycle)	2,8	2,8	4,2	4,2	5,9	5,9
H = CENTRE DES FIXATIONS EMBASE

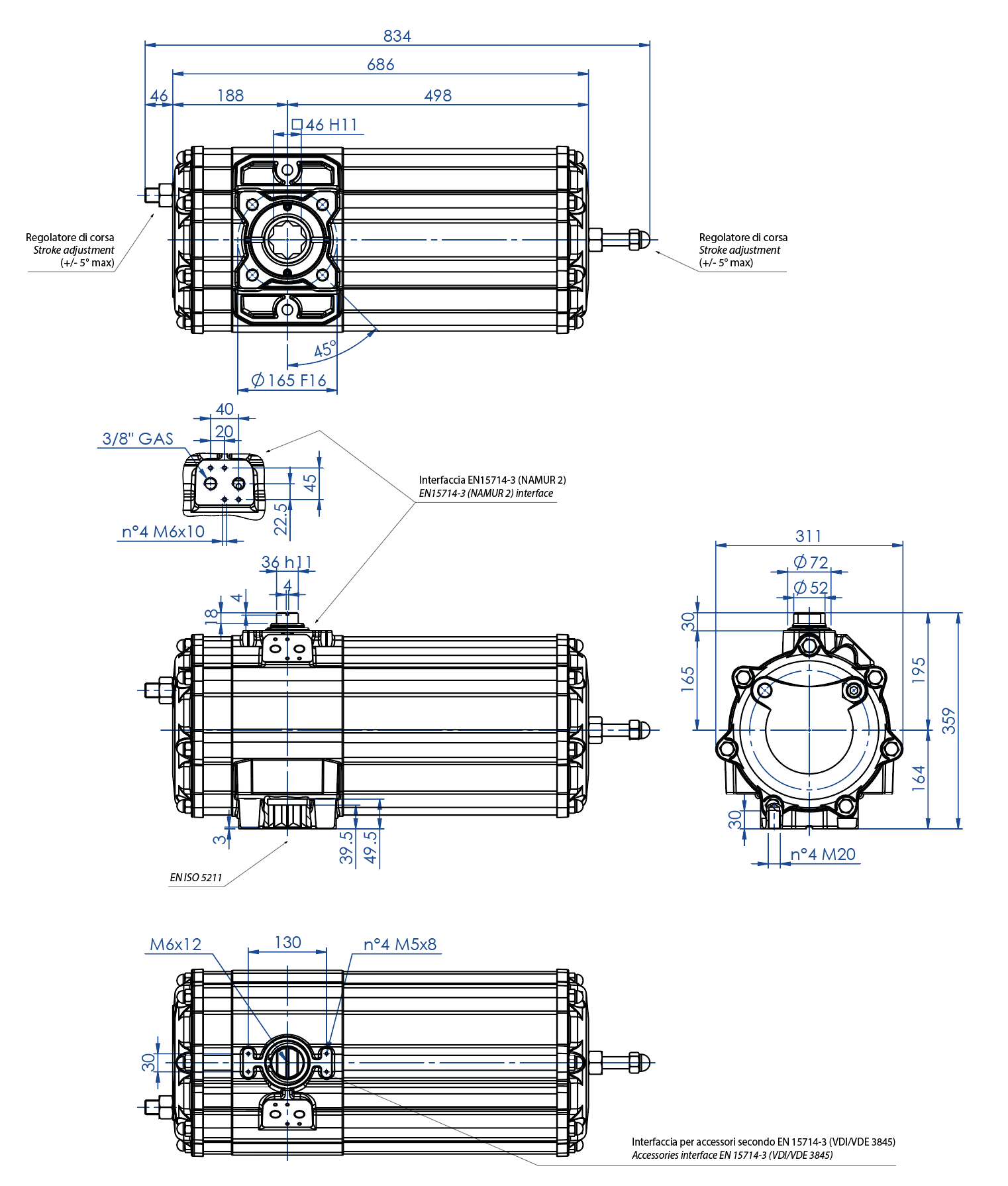

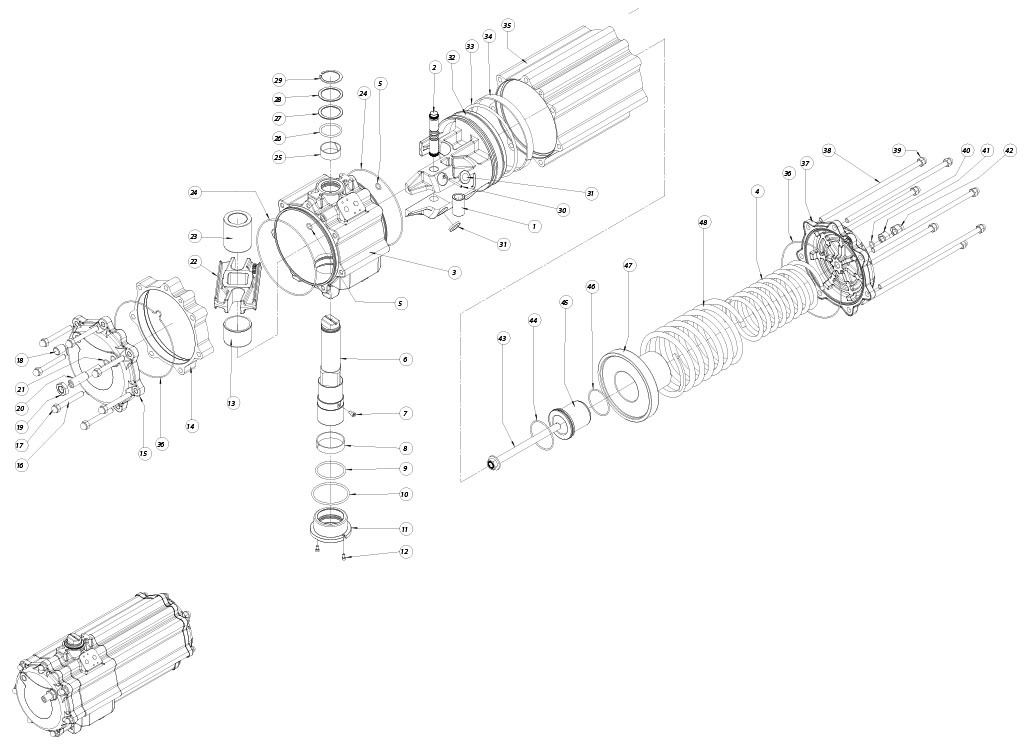

FICHE TECHNIQUE SR 1440 (Nm)
Code	SR1440E16D8A
Poids [Kg]	74,0
Volume air [dm³/cycle]	11,0
Garnitures de rechange	KGSI1035

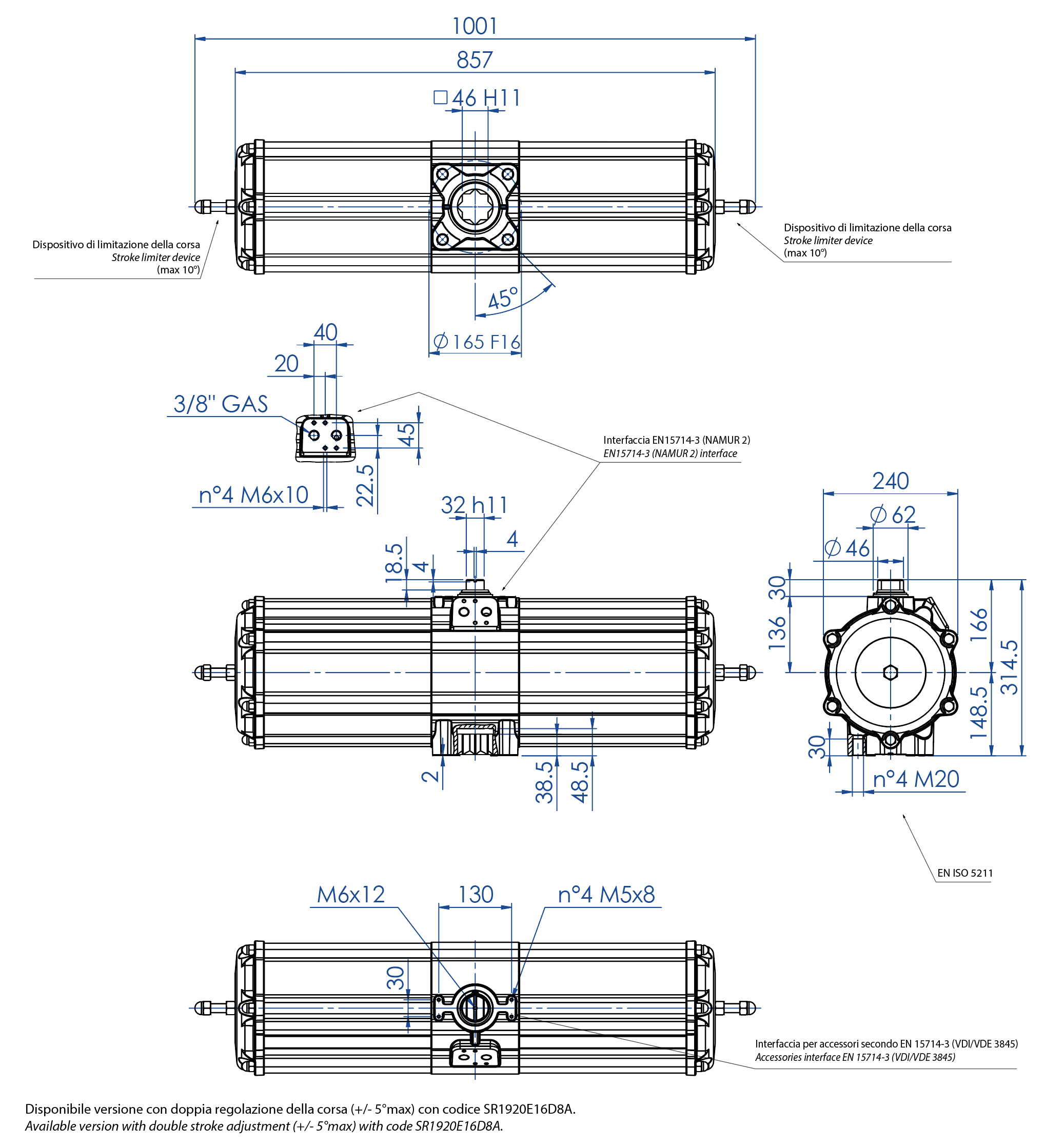

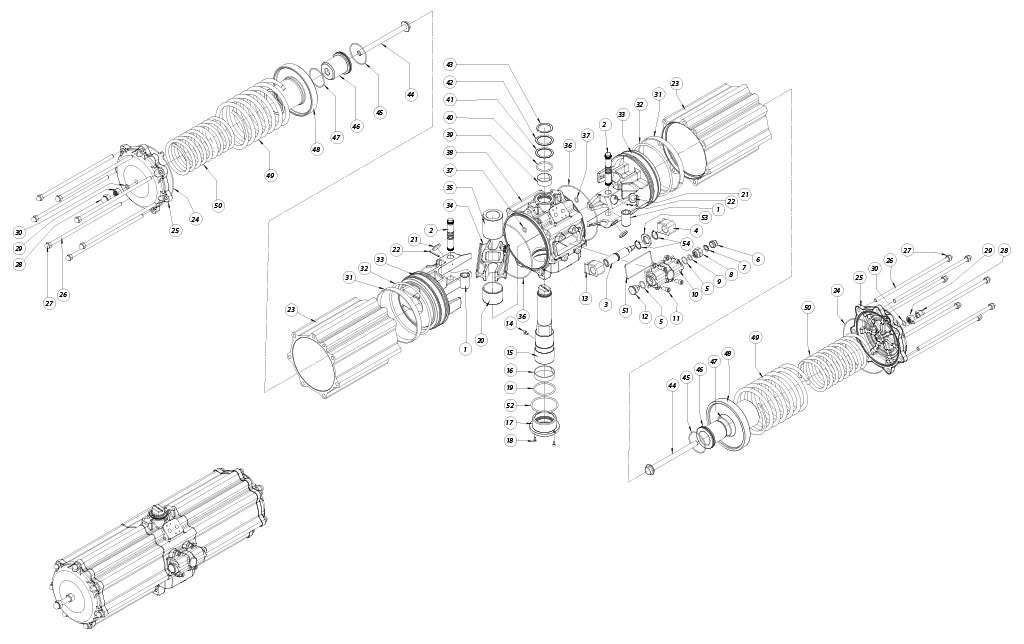

FICHE TECHNIQUE SR 1920 (Nm)
Code	SR1920E1608A
Poids [Kg]	67,0
Volume air [dm³/cycle]	12,0
Garnitures de rechange	KGDI0030

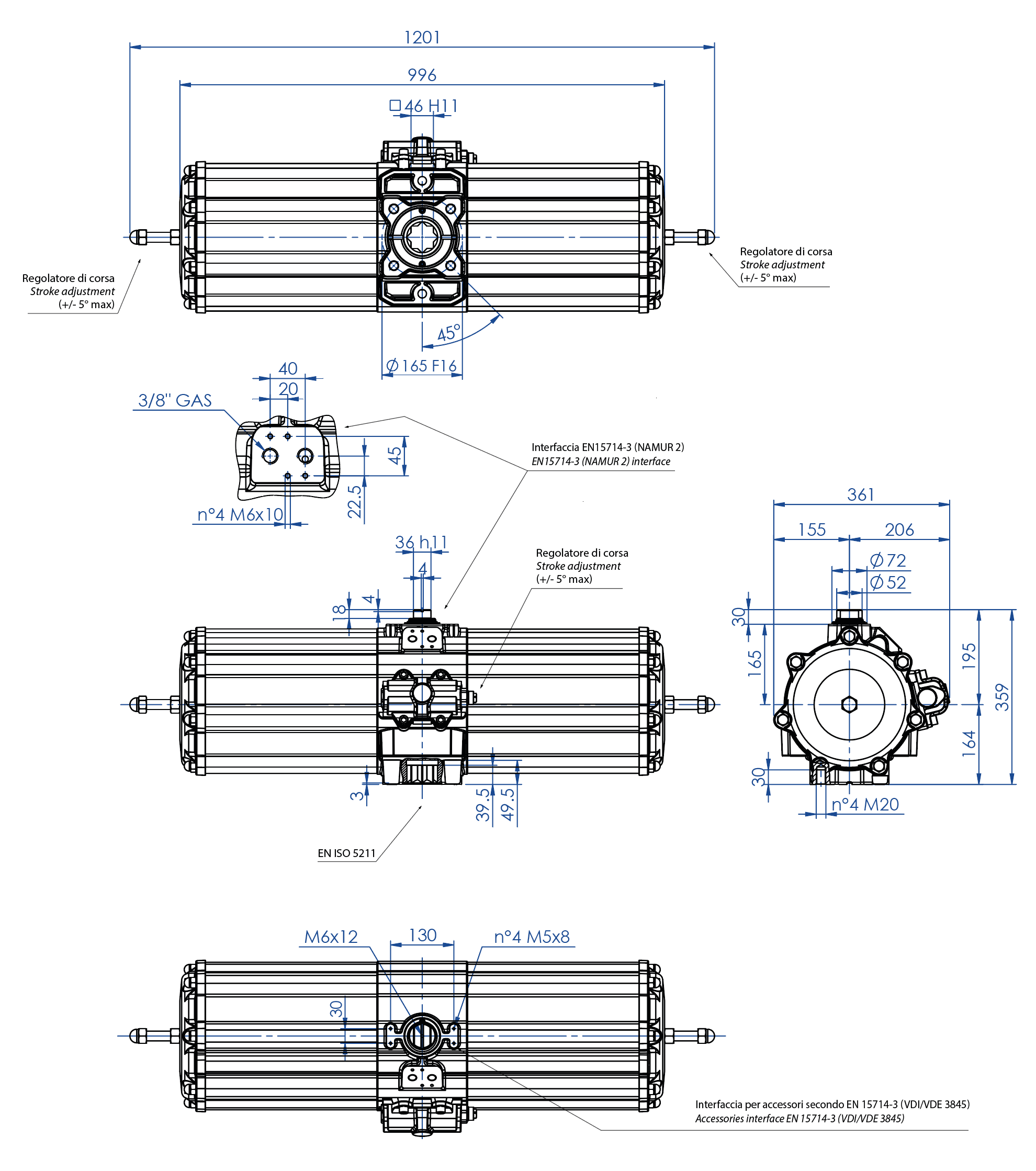

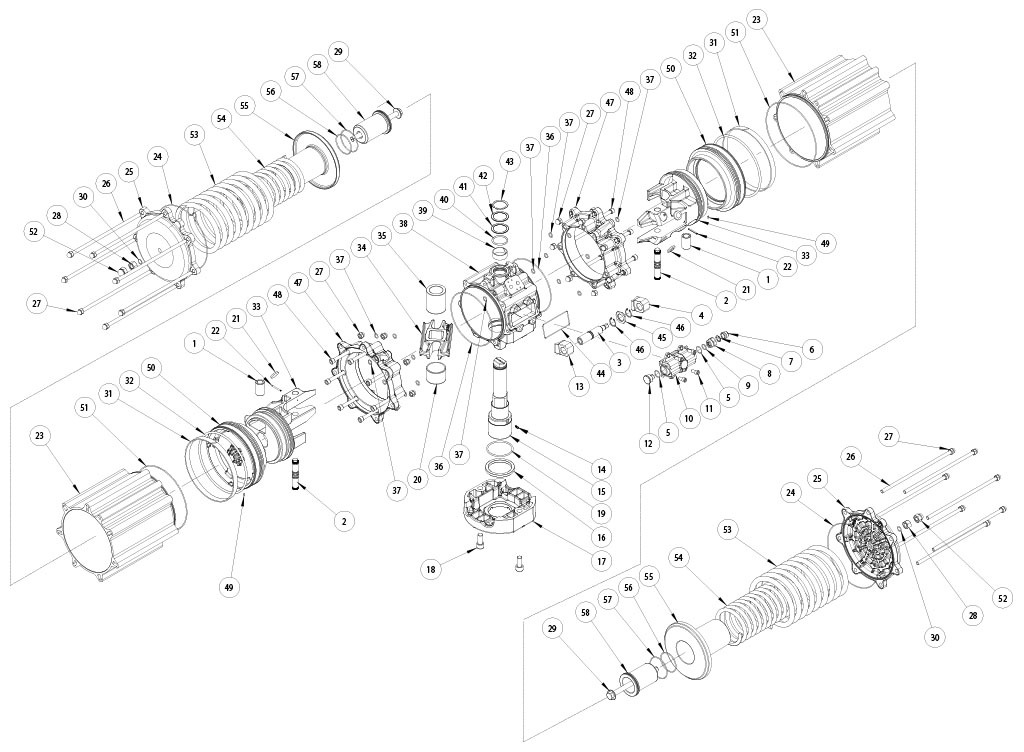

FICHE TECHNIQUE SR 2880 (Nm)
Code	SR2880E16D8A
Poids [Kg]	116,8
Volume air [dm³/cycle]	21,0
Garnitures de rechange	KGSI2035

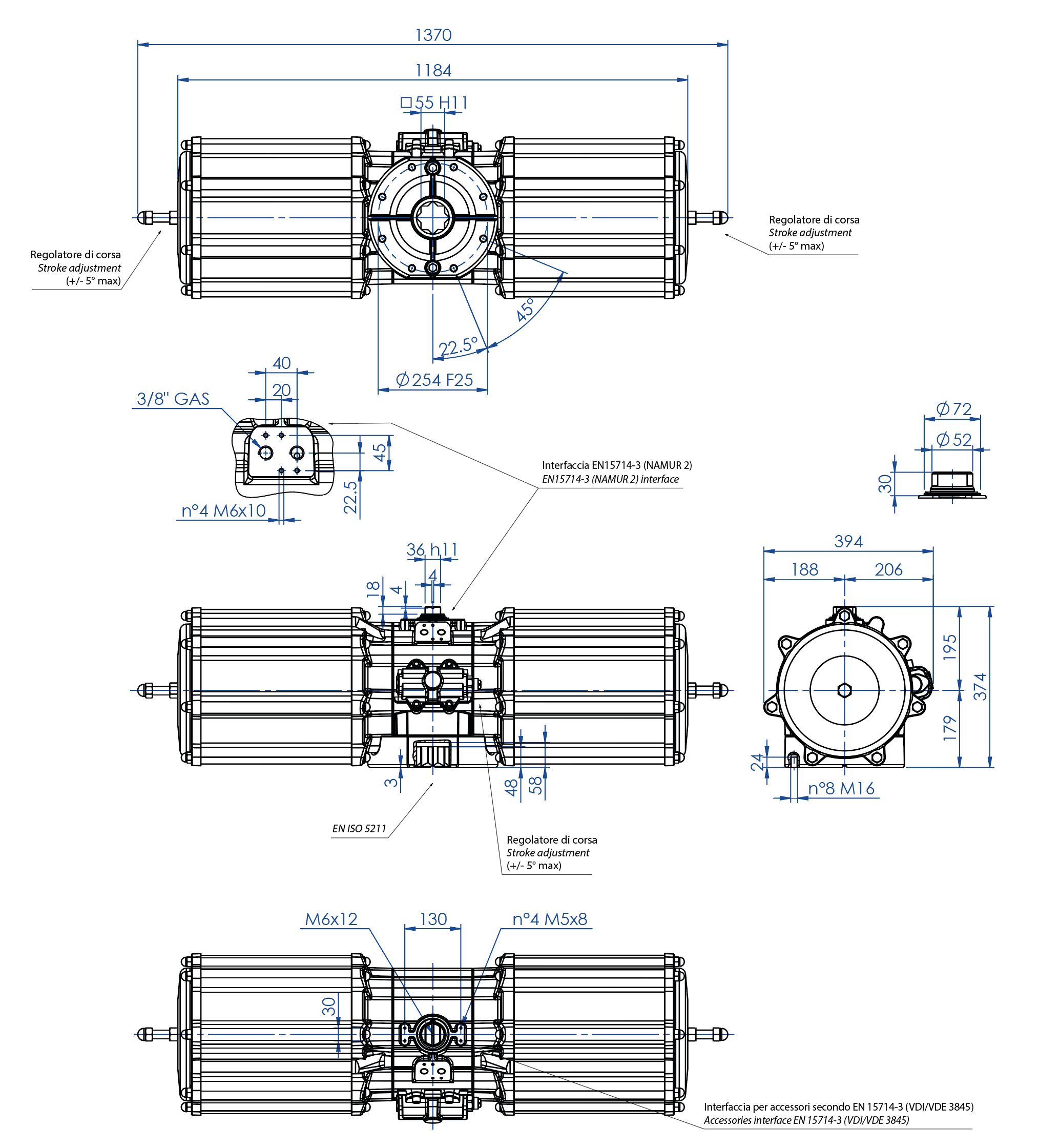

FICHE TECHNIQUE SR 4000 (Nm)
Code	SR4000E25D8A
Poids [Kg]	183,0
Volume air [dm³/cycle]	29,1
Garnitures de rechange	KGSI1040

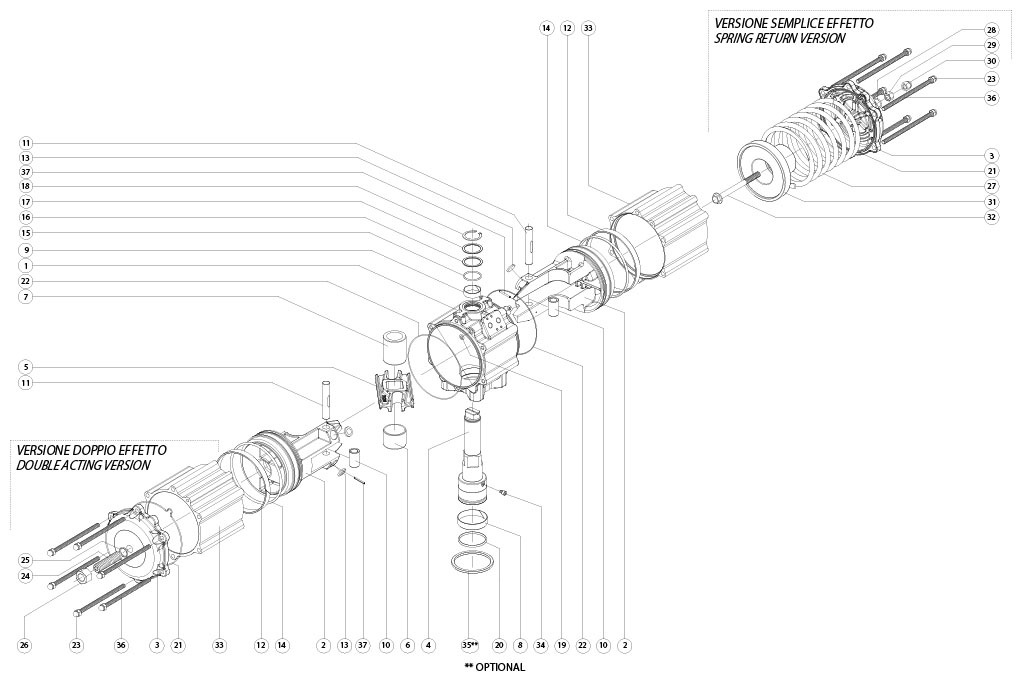

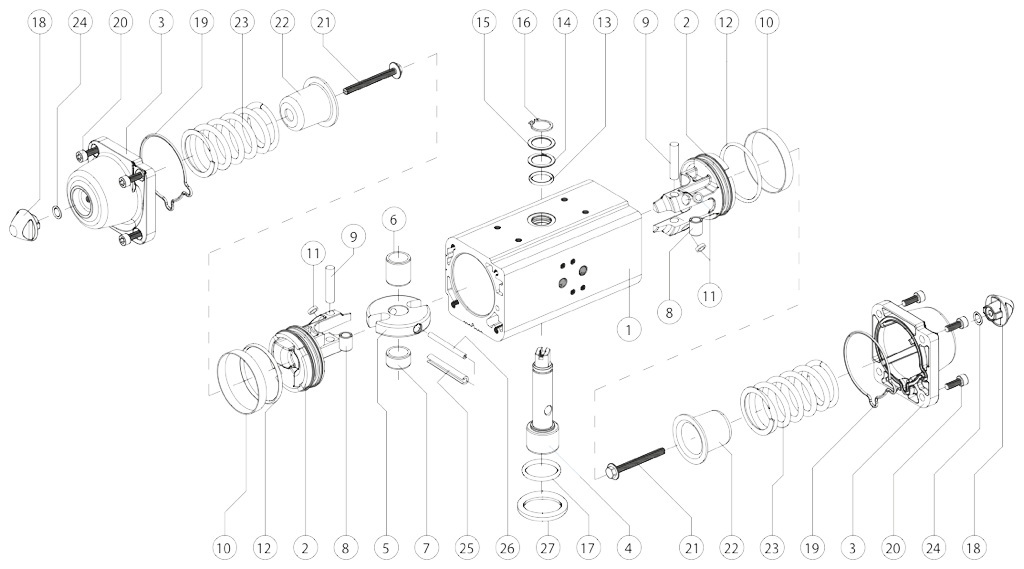

COMPOSANTS ACTIONNEUR PNEUMATIQUE SIMPLE EFFET MESURE: SRN15-SRN960
Pos	Désignation	Q.té	Matériau
1	Vérin	1	Alliage d'aluminium
2	Piston	2	Alliage d'aluminium
3	Bouchon	2	Alliage d'aluminium
4	Arbre	1	Acier inoxydable
5	Bielle-manivelle	1	Alliage d'acier
6	Douille de guidage	1	Résine acétal
7	Support arbre	1	Résine acétal
8	Douille	2	Alliage d'acier
9	Axe	2	Alliage d'acier
10*	Bague d'étanchéité	2	Polyuréthane
11*	Disque de support	4	Rempli de PTFE
12*	Joint torique piston	2	Caoutchouc nitrile
13	Joint torique arbre supérieur	1	FKM
14	Bague de support extérieur	1	Résine acétal
15	Rondelle de calage	1	Acier inoxydable
16	Seeger	1	Acier inoxydable
17	Joint torique arbre inférieur	1	FKM
18	Écrou	2	Alliage d'aluminium
19*	Joint torique bouchon	2	Caoutchouc nitrile
20	Vis	8	Acier inoxydable
21	Vis de précontrainte ressort	2	Alliage d'acier
22	Cuvette ressort	2	Alliage d'acier
23	Ressort	2	Alliage d'acier
24*	Joint torique	2	Caoutchouc nitrile
25	Goupille élastique externe	1	Alliage d'acier
26	Goupille élastique interne	1	Alliage d'acier
27	Bague de centrage	1	Alliage d'aluminium
* Détails du kit des pièces de rechange
