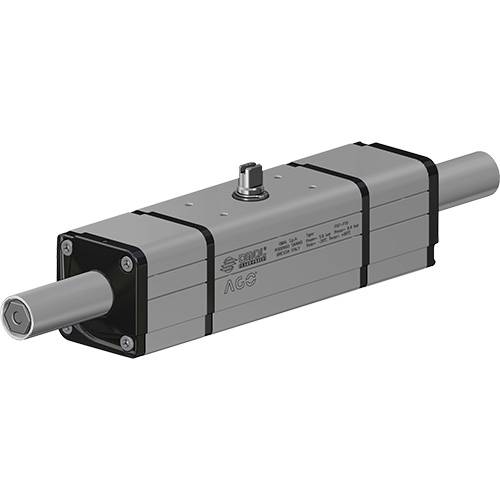

AGO TWO STAGE - doseur en aluminium

Conditions générales d’utilisation et principe de fonctionnement

UTILISATION: Remplissage-dosage de matières liquides ou semi-solides en utilisant le dispositif de pondération. Actionneur à double action pour les dosages grossiers ou fins.

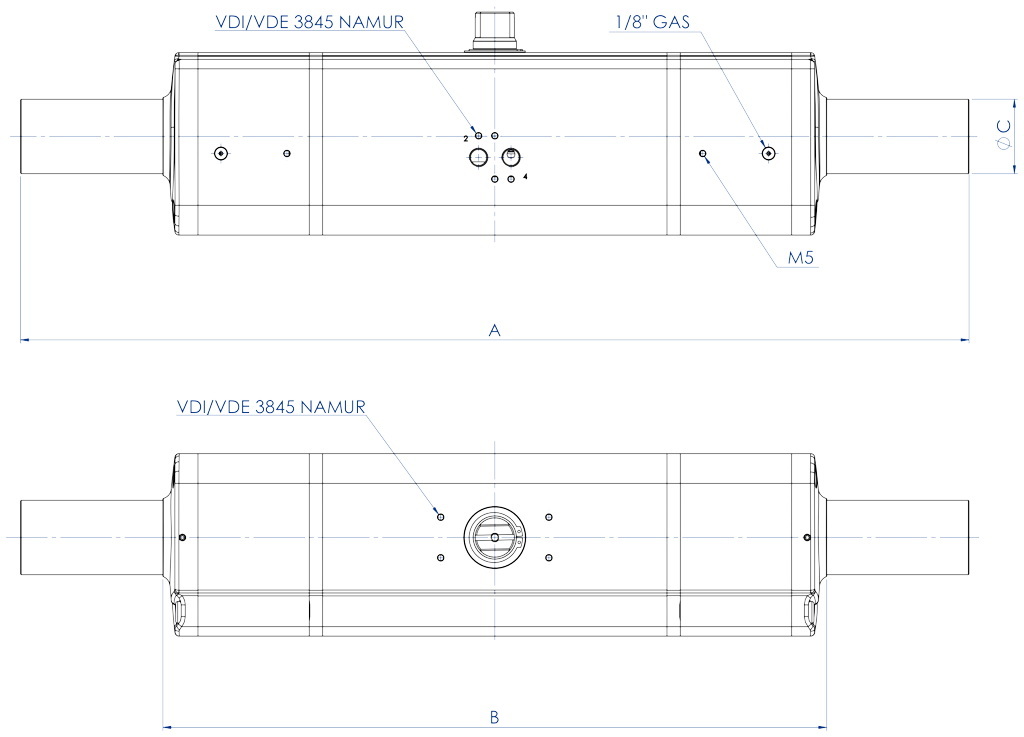

EXECUTION: Selon EN ISO 5211, conforme à EN 15714-3.

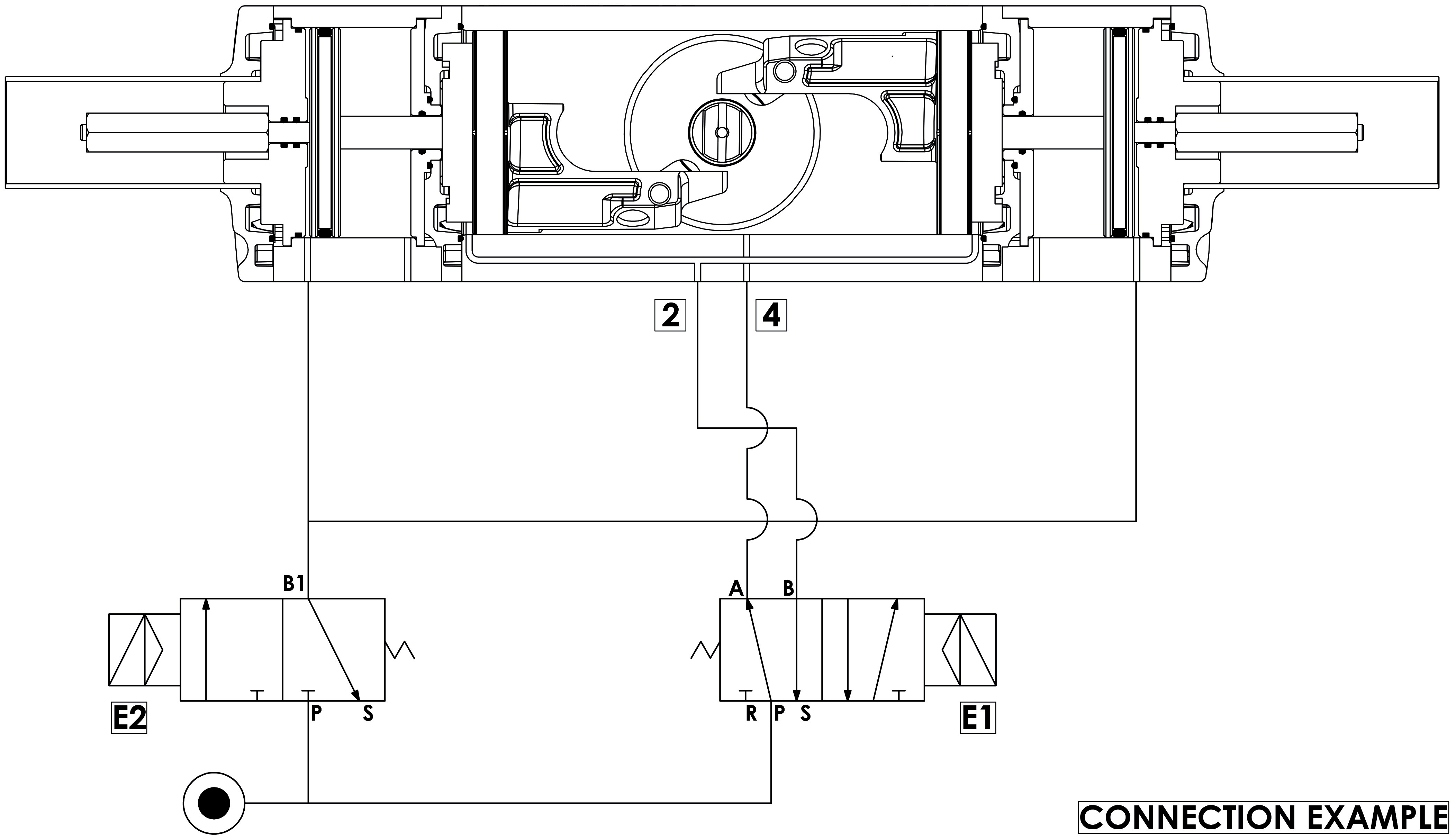

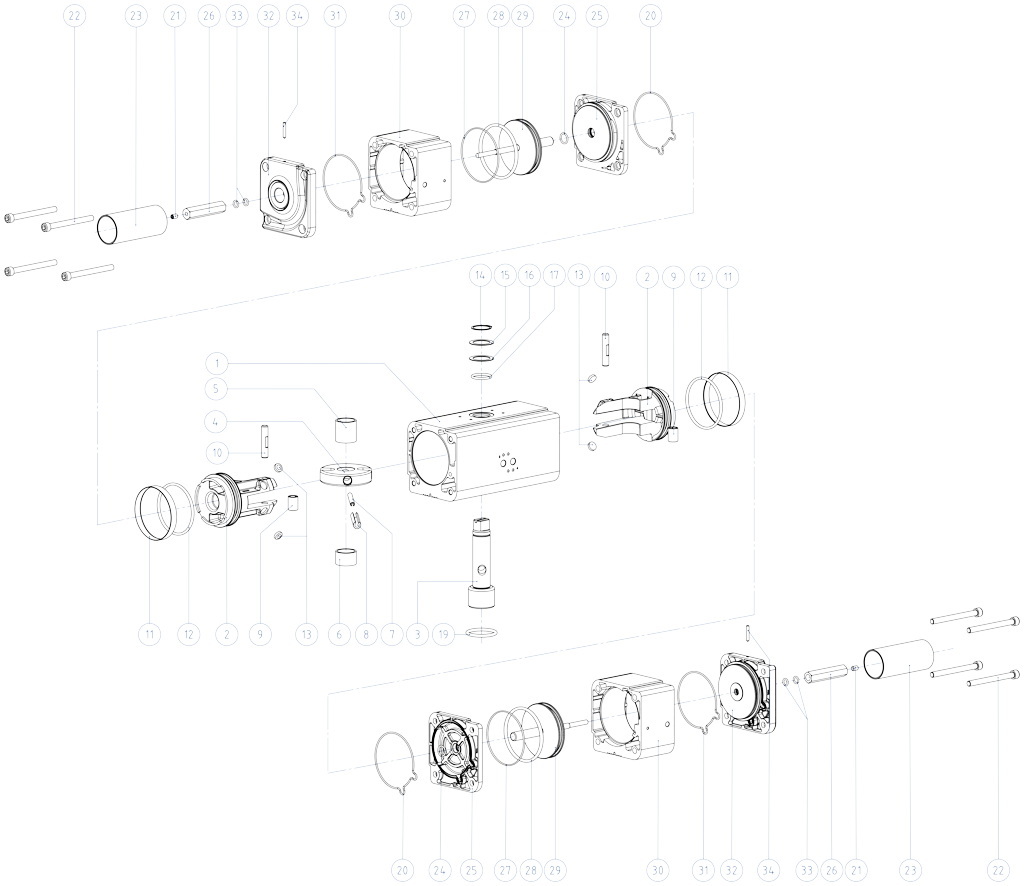

MÉTHODE DE TRAVAIL: Le modèle de base est l'actionneur OMAL Double Acting. À celui-ci, ont été ajoutés deux vérins à l'intérieur desquels les pistons, solidaires d'une tige, le poussent longitudinalement en faisant office de butée sur les pistons de l'actionneur, empêchant ainsi la rotation complète du mécanisme avec pour effet d’incider sur le débit total de la vanne. Le dispositif fonctionne au moyen des deux électrovannes E1 = 5/2 ; E2 =3/2. Où E1 commande l'actionneur et E2 les deux vérins extérieurs. En prenant pour référence les électrovannes indiquées sur la figure, voici quelques exemples:
- avec une VANNE COMPLÈTEMENT FERMÉE (0°), on aura:
E1: Alimentation en pression dans A, purge dans B ; E2: Purge dans B1.
- avec VANNE COMPLÈTEMENT OUVERTE (90°) réglage grossier, on aura:
E1: purge dans A et pression dans B ; E2 : Purge dans B1.

Une fois la valeur prévue atteinte, par exemple 90 % du remplissage total du réservoir, le signal de dosage grossier (vanne complètement ouverte) est exclu et l'air, en traversant E2 puis modifiant la position de E1, atteint les pistons extérieurs qui, en se déplaçant, effectuent l'angle de fermeture souhaité, par exemple 30° (réglage fin), entraînant ainsi la réduction souhaitée du débit.

Avec une VANNE COMPLÈTEMENT OUVERTE (30°) réglage fin, on aura:
E1: Alimentation en pression dans A, purge dans B; E2: Alimentation en pression dans B1.

Cette position intermédiaire et le débit correspondant de la vanne seront reproduits avec une fidélité et une précision absolues à chaque fois que la procédure sera répétée.

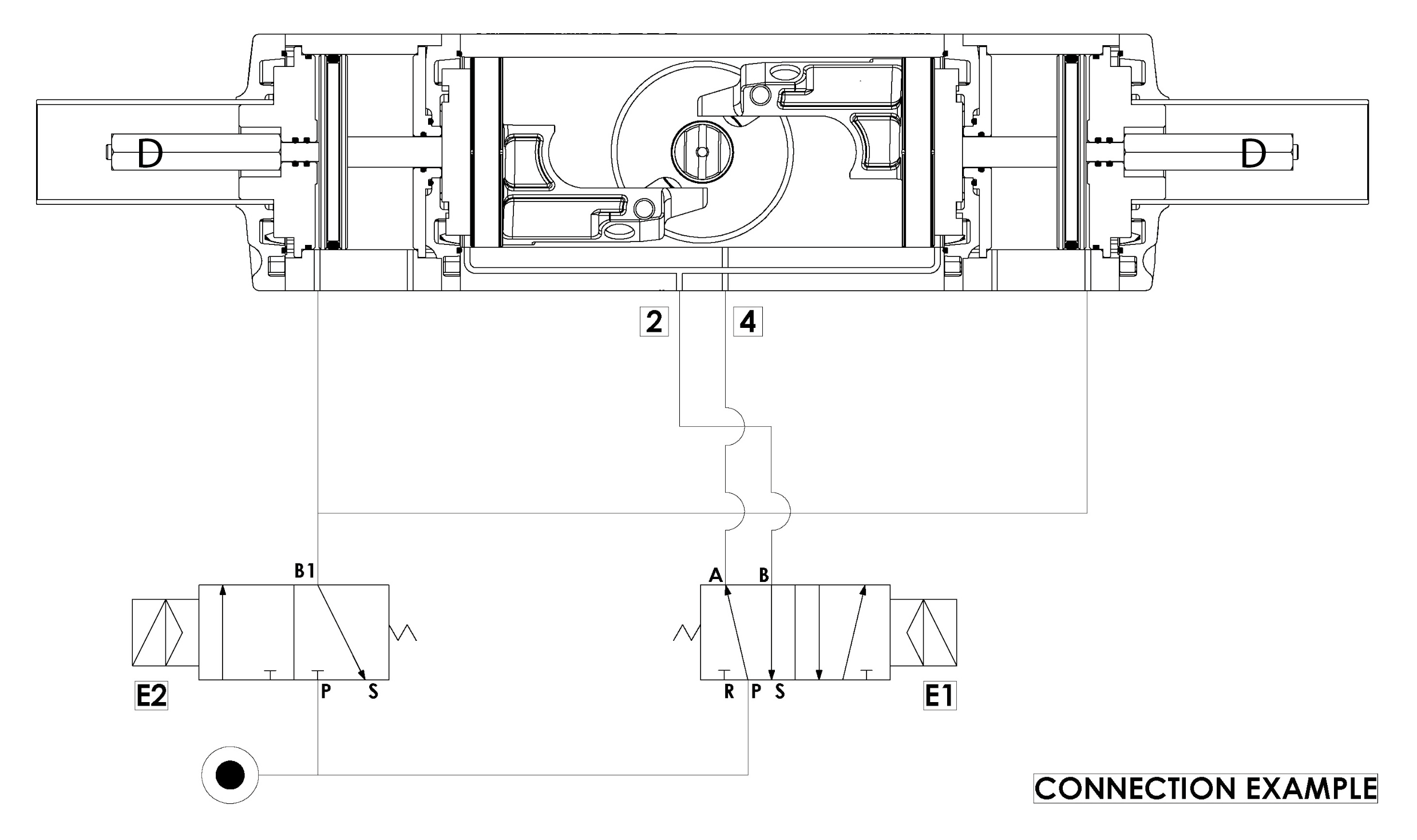

N.B.: il est possible de varier le réglage souhaité de 0° à 45° à à l’aide du contre-écrou D.
Lorsque la valeur théorique correspond à la valeur effective, le signal de réglage fin situé sur E2 (purge dans B1) est exclu; l'actionneur commencera à se déplacer, obtenant ainsi la fermeture totale de la vanne. Ceci termine la procédure de remplissage-dosage.
EN CONCLUSION: Le dispositif OMAL peut être installé partout où il est nécessaire de fournir exactement les mêmes quantités pour de longs cycles de travail.

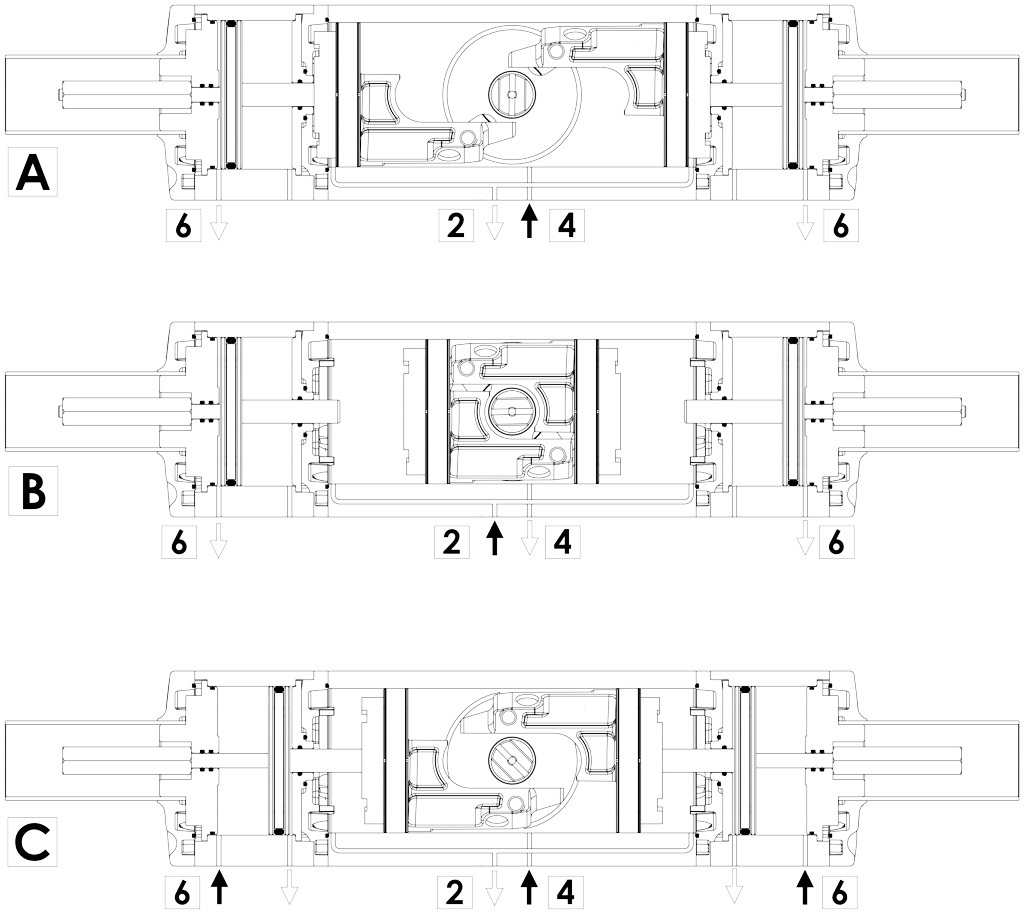

A. POSITION TOTALEMENT FERMÉE
Dans cette position, l'actionneur est alimenté dans le port 4, la purge s’effectuant dans les ports 2 et 6.

B. POSITION TOTALEMENT OUVERTE(environ 90°)
Dans cette position, l'actionneur est alimenté dans le port 2, la purge s’effectuant dans les ports 4 et 6.

C. POSITION INTERMÉDIAIRE (mesure précise)
Dans cette position, l'actionneur est alimenté dans les ports 6 et 4, la purge s’effectuant dans le port 2. Dans ce cas, les pistons extérieurs se déplaceront pour atteindre l’angle souhaité ; le débit total de la vanne sera donc réduit.
