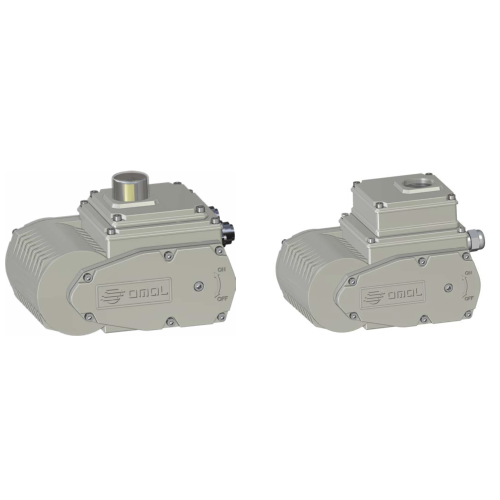

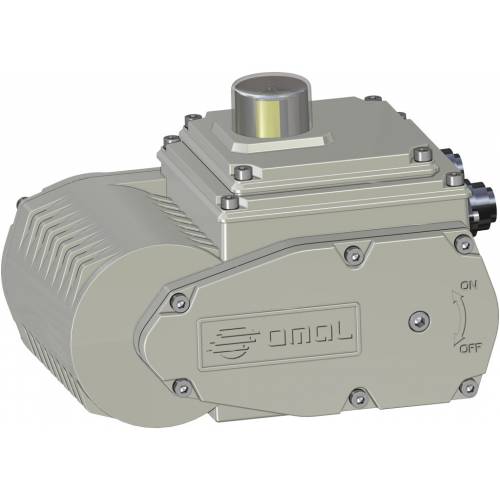

CARACTÉRISTIQUES TECHNIQUES Angle de travail nominal: 90°, réglable entre 20° et 95° Type de réglage: continu à l'aide de cames autofreinées et de fins de course électromécaniques. Couple de travail nominal: de 35 à 240 Nm. Temps de manœuvre (0° - 90°): voir diagramme. Service: S3 ED 50 % selon CEI 60034. Conformité aux normes: Directive basse tension 2014/35/UE; directive sur la compatibilité électromagnétique 2014/30/CE. Indice de protection: IP67 selon EN60529. Température milieu de travail: -25° + 60°C. Température max. de stockage: -40° + 90°C Protection thermostatique à réarmement automatique à l’intérieur du moteur. Enroulement moteur avec isolation classe F (155°). Rotor soutenu par des roulements à billes. Raccord pour actionnement manuel d’urgence (clé hexagonale fournie) Indicateur visuel de type feu externe avec zone supérieure graduée. Résistance anti-condensation de série. Branchements électriques au moyen de connecteurs IP67, disponibles sur demande avec un câble précâblé. 2 fins de course électromécaniques SPDT pour indication auxiliaire avec cames réglables sur toute la course. Niveau sonore maximum lors du fonctionnement <70 dB (A). Tension d'alimentation: 230 Vac ±10%, 50/60 Hz monophasé; 115 Vac ±10%, 50/60 Hz monophasé; 24 V ac/dc ±10%; 24 V dc ±5%.
COUPLES
MODÈLE
EA0035
EA0070
EA0130
EA0240
Couple nominal de travail
Nm
35
70
130
240
Couple maximal pour les transitoires
Nm
45
85
160
280

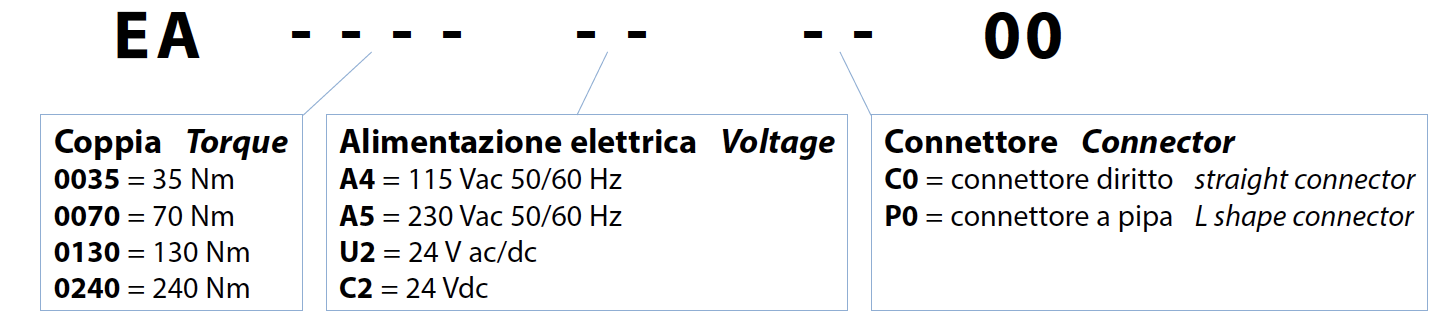

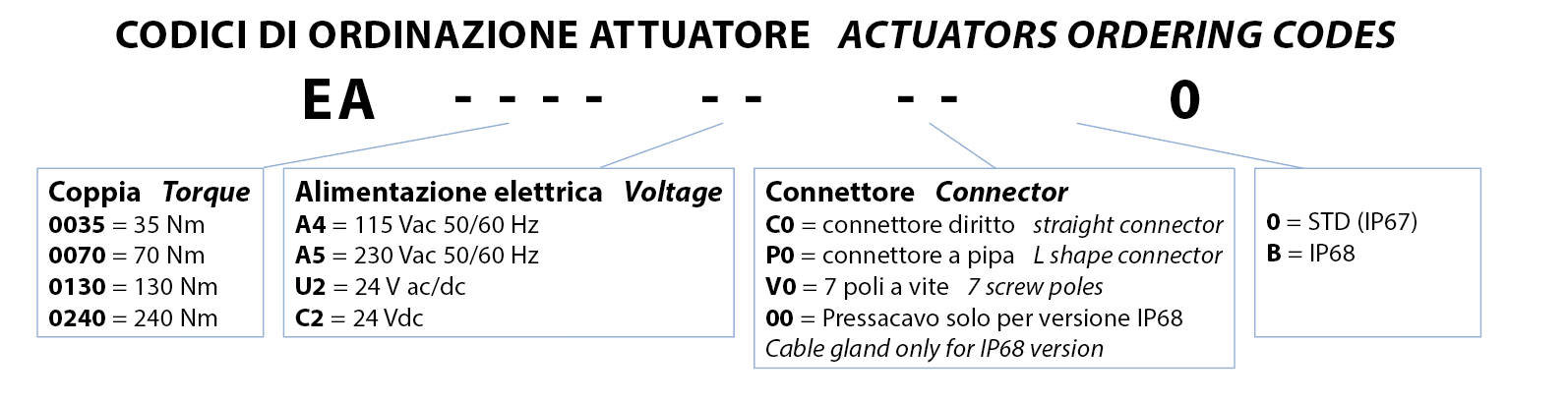

CODES POUR COMMANDE ACTIONNEUR

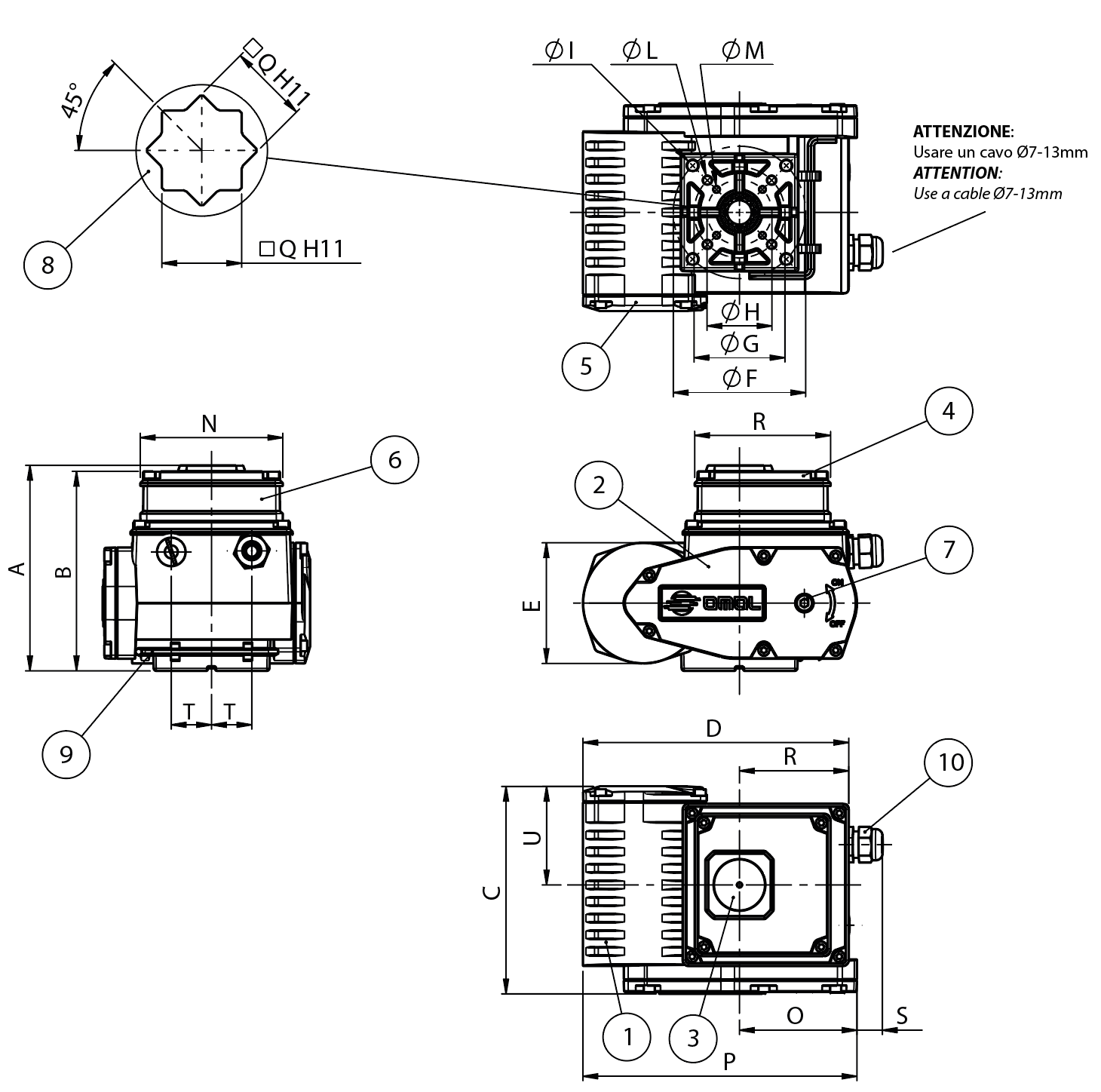

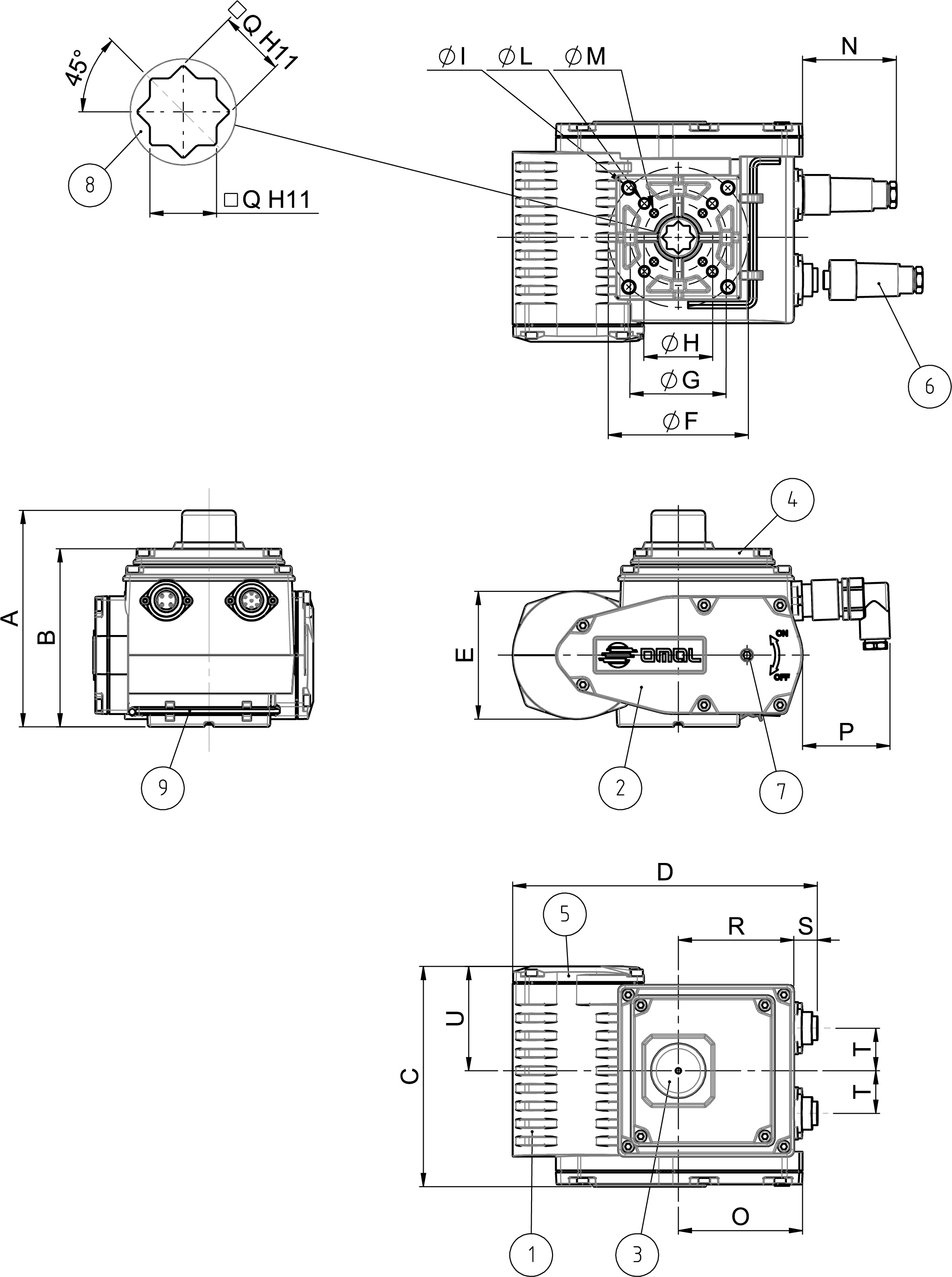

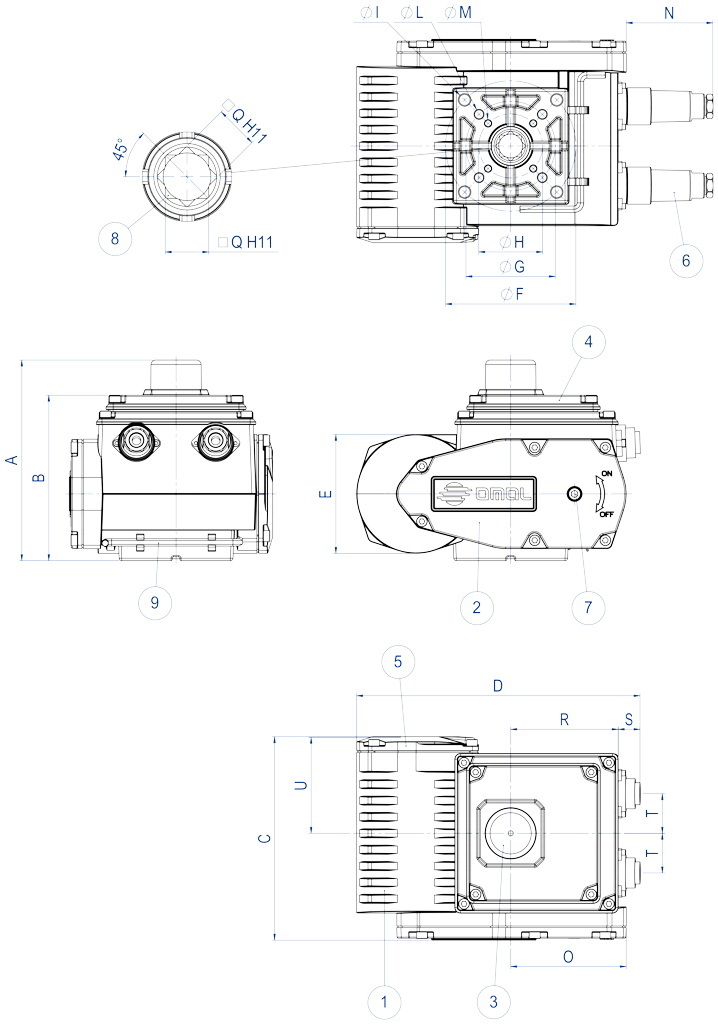

DIMENSIONS
A
B
C
D
E
øF
øG
øH
øI
øL
øM
N
O
P
☐Q
R
S
T
U
Kg
EA0035
137
109
132
190
84
70
50
36
M8x14
M6x11
M5x9
70
74
59
14
69
18
26
67,5
3,6
EA0070
137
109
136
190
84
70
50
- -
M8x14
M6x11
- -
70
74
59
14
69
18
26
67,5
3,8
EA0130
157,5
129,5
160
221,5
93
102
70
50
M10x17
M8x15
M6x11
67,5
90,5
57
17
84
17
31
76
7,2
EA0240
157,5
129,5
163,5
221,5
93
102
70
- -
M10x17
M8x15
- -
67,5
90,5
57
22
84
17
31
76
7,5
MATÉRIAUX
1
Corps
Aluminium
2
Couvercle du réducteur
Aluminium
3
Indicateur de position
PMMA
4
Couvercle groupe électrique
Aluminium
5
Couvercle bornier
Aluminium
6
Connector
PA6 / PBT
7
Raccord pour levier
Acier
8
Arbre femelle
Acier inoxydable
9
Levier
Acier inoxydable

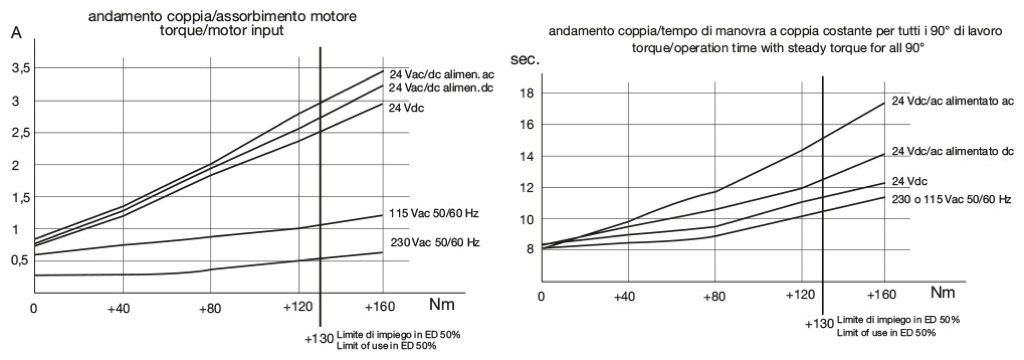

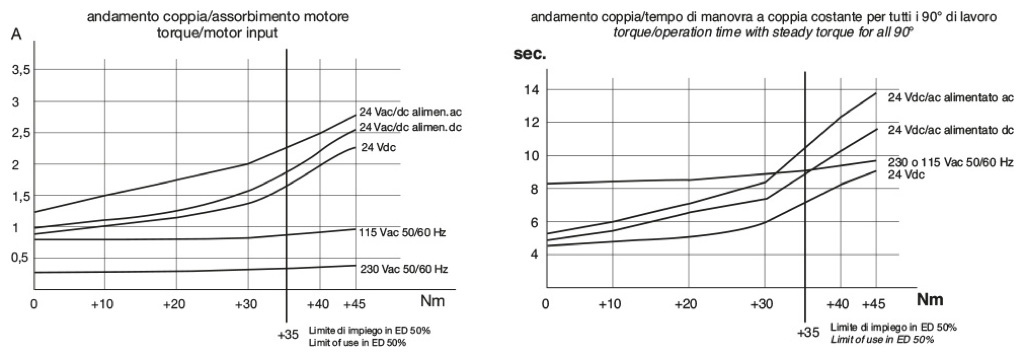

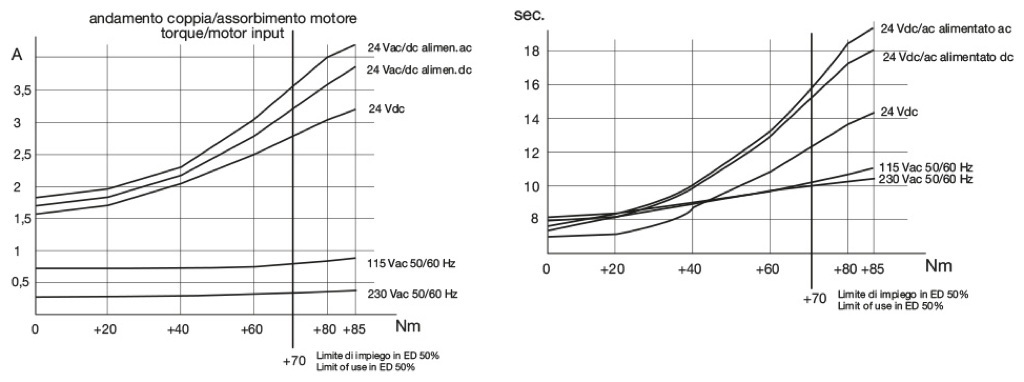

DIAGRAMMES DE FONCTIONNEMENT EA0035
DIAGRAMMES DE FONCTIONNEMENT EA0070
DIAGRAMMES DE FONCTIONNEMENT EA0130

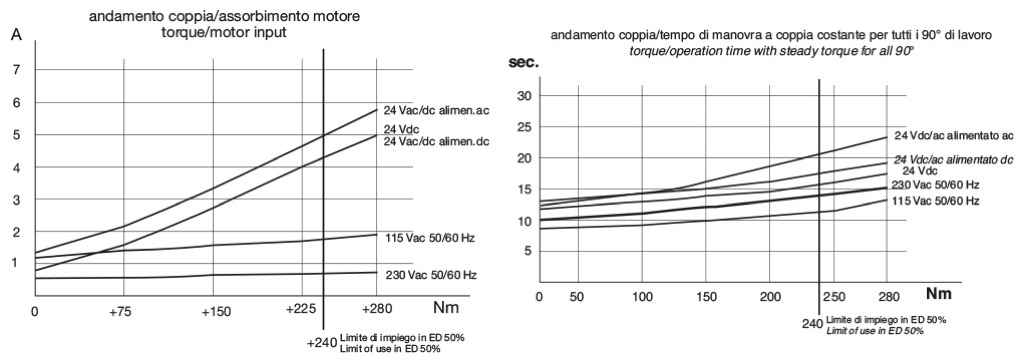

DIAGRAMMES DE FONCTIONNEMENT EA0240

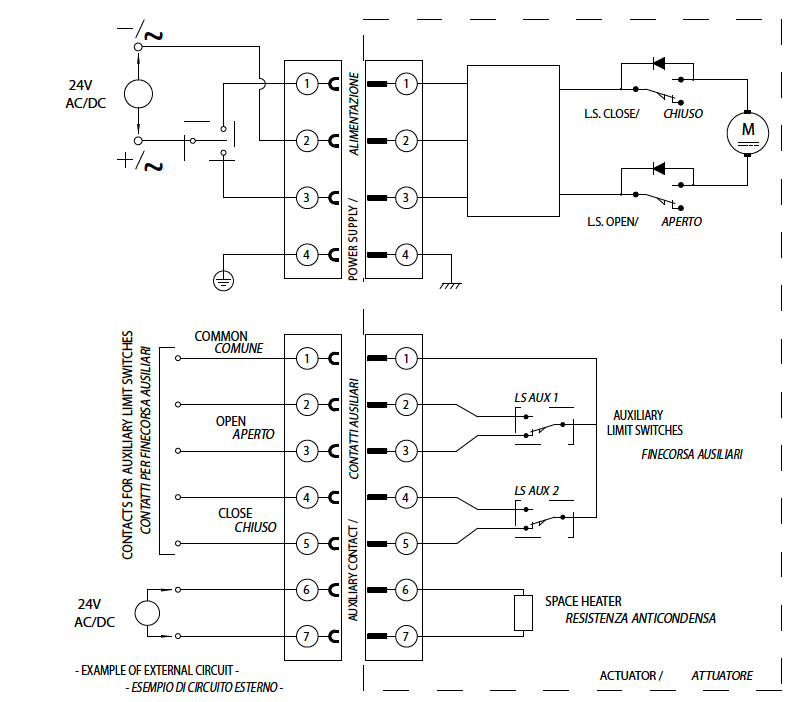

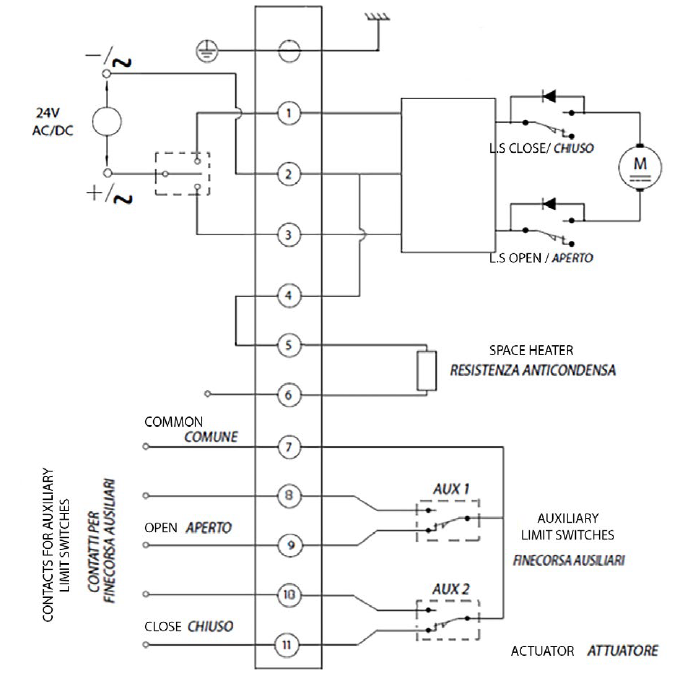

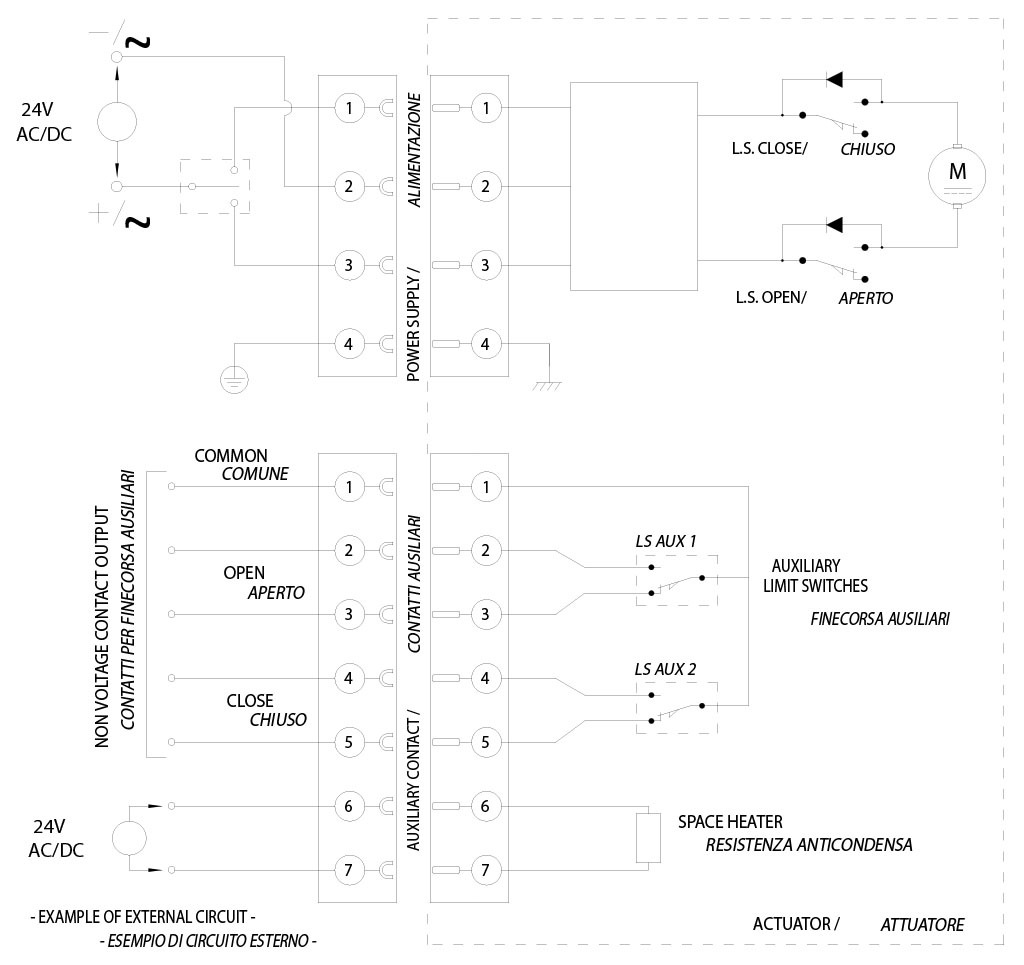

SCHÉMA ÉLECTRIQUE DE BRANCHEMENT POUR ALIMENTATION 24 Vca/cc - 24 Vcc

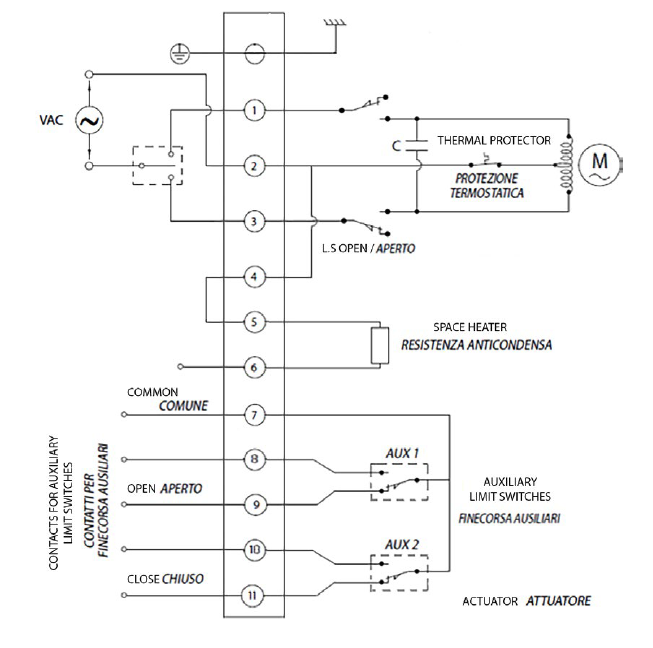

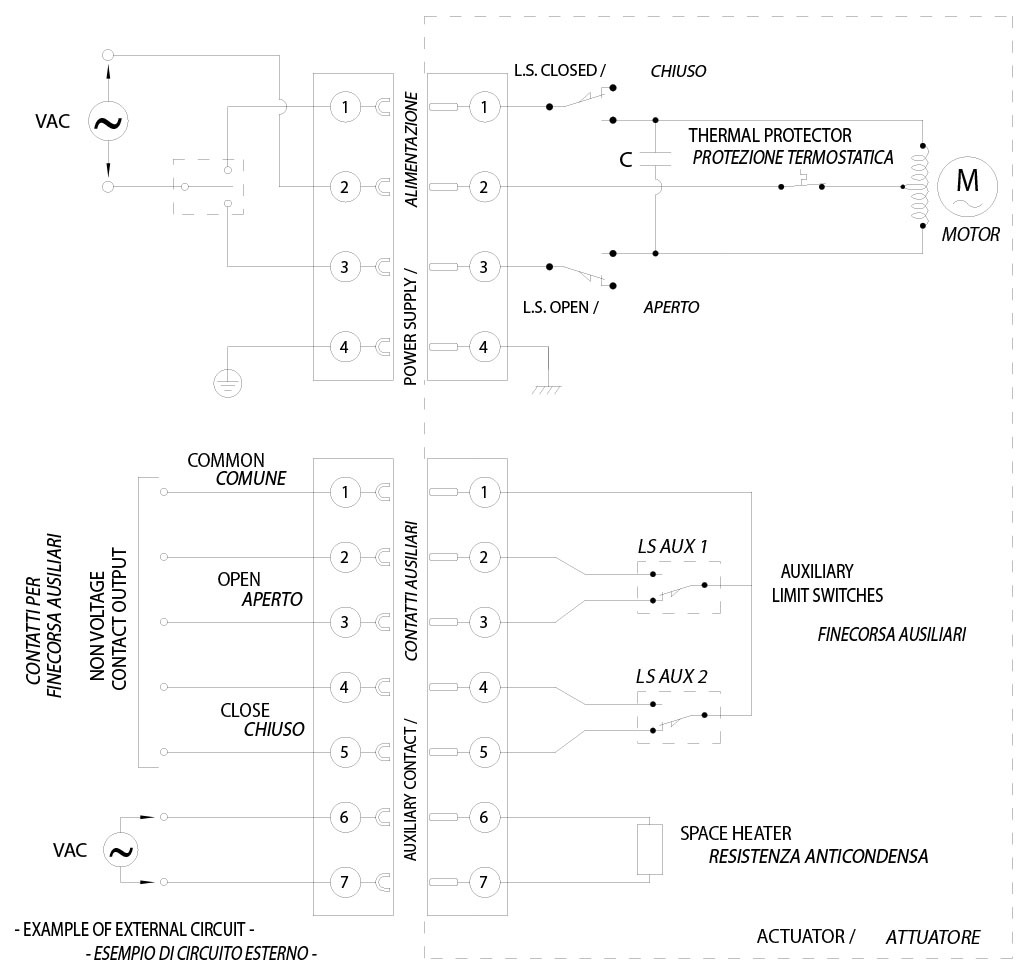

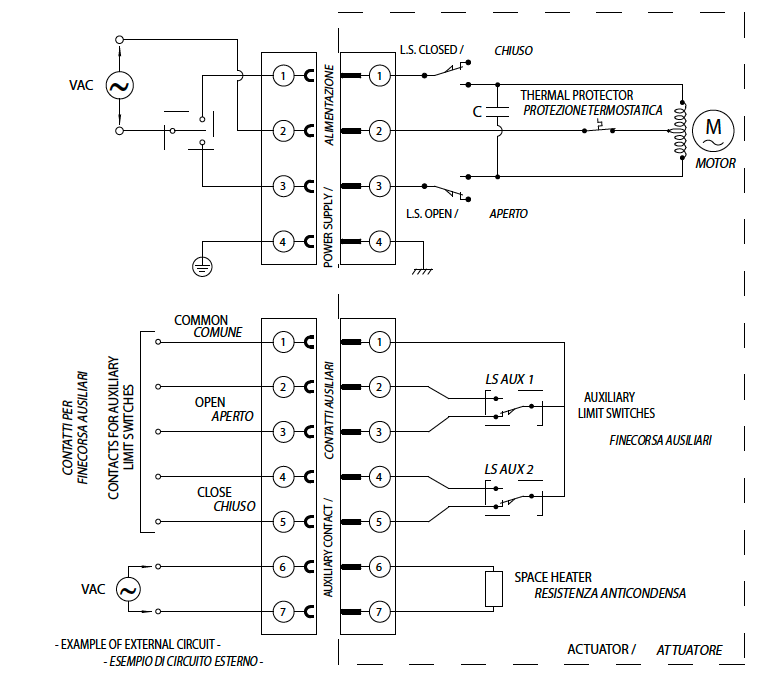

SCHÉMA ÉLECTRIQUE DE BRANCHEMENT POUR ALIMENTATION 115 - 230 Vca
