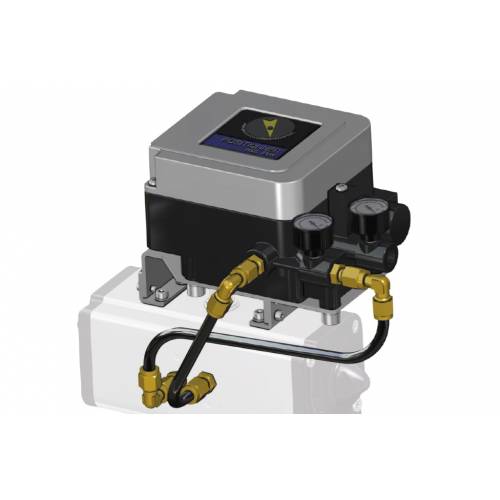

KPLEM4 positionneur electropneumatique 4-20mA

LE POSITIONNEUR EST VENDU DÉJÀ ÉTALONNÉ SI ACHETÉ DANS UN ENSEMBLE AVEC ACTIONNEUR PNEUMATIQUE OMAL S.P.A. ; S’IL A ÉTÉ VENDU SEUL, LA RESPONSABILITÉ DE L’ÉTALONNAGE IMCOMBE AU CLIENT. OMAL S.P.A. N'EST PAS RESPONSABLE DE L'INSTALLATION.

DESCRIPTION
Le positionneur électropneumatique à came est particulièrement adapté pour l'actionnement proportionnel des actionneurs DAN et SRN. Le positionneur est raccordé à l'actionneur via un support qui est fixé sur l’alésage de l'actionneur. Un signal électrique de régulation, donné par : thermostat, viscosimètre, pressostat, etc. est envoyé au positionneur qui, en fonction de la valeur de ce signal, ajuste l'angle d'ouverture ou de fermeture de la vanne. L'action dans le sens horaire ou antihoraire peut être modifiée sans avoir à utiliser de pièces supplémentaires, il suffit de renverser la came interne et d'inverser les connexions vers l'actionneur.

CARACTÉRISTIQUES PRINCIPALES

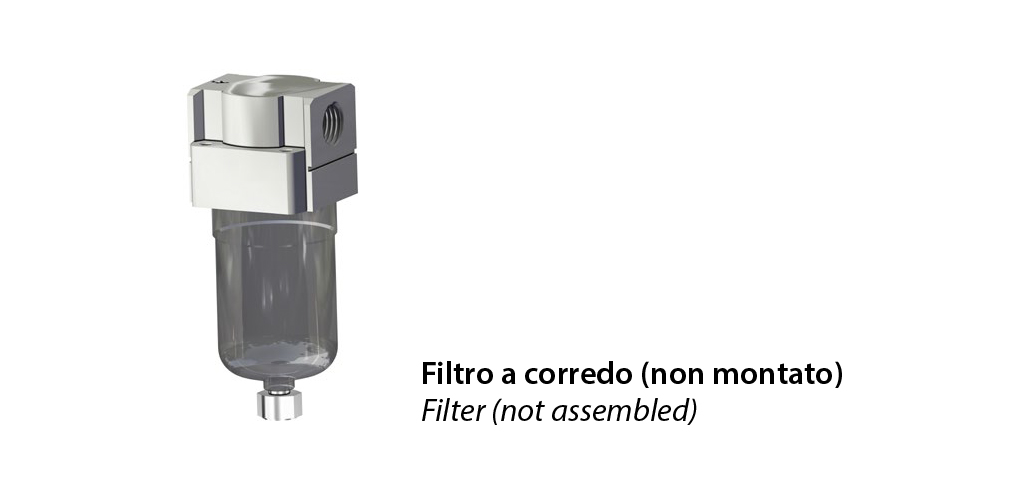

- Alimentation : air non lubrifié et filtré à 5μ
- Courant d'entrée : 4÷20 mA CC
- 2 manomètres : 1 pour la pression de ligne (SUPPLY), 1 pour la pression de commande (OUT1).
- Résistance d'entrée : 235 ± 15 Ohm (4÷20 mA CC)
- Raccordements pneumatiques : 1/4 NPT
- Connexions électriques : M20 X 1,5
- Linéarité : <± 2 % PE
- Sensibilité : <0,5 % PE
- Consommation d'air : de 5 Nl/min. (P=1,4 bar) à 11 Nl/min. (P=4 bar)
- Température de fonctionnement : de -20 °C à +80 °C
- Indice de protection environnementale : IP65 (conformément à la Pub. CEI 60529)

CERTIFICATIONS
Sur demande

SMC - IP 8100

REMARQUES
Sur demande, les positionneurs pneumatiques et électropneumatiques sont fournis réglés et assemblés à l'aide de tubes en aluminium revêtu et de raccords rapides.

Réglage A = 0 ° - 90 ° :
- Signal de commande 4mA : position fermée
- Signal de commande 20mA : position ouverte
Réglage D = 90 ° - 0 ° :
- Signal de commande 4mA : position ouverte
- Signal de commande 20mA : position fermée

Pour plus d'informations, veuillez consulter le manuel d'utilisation et d'entretien.

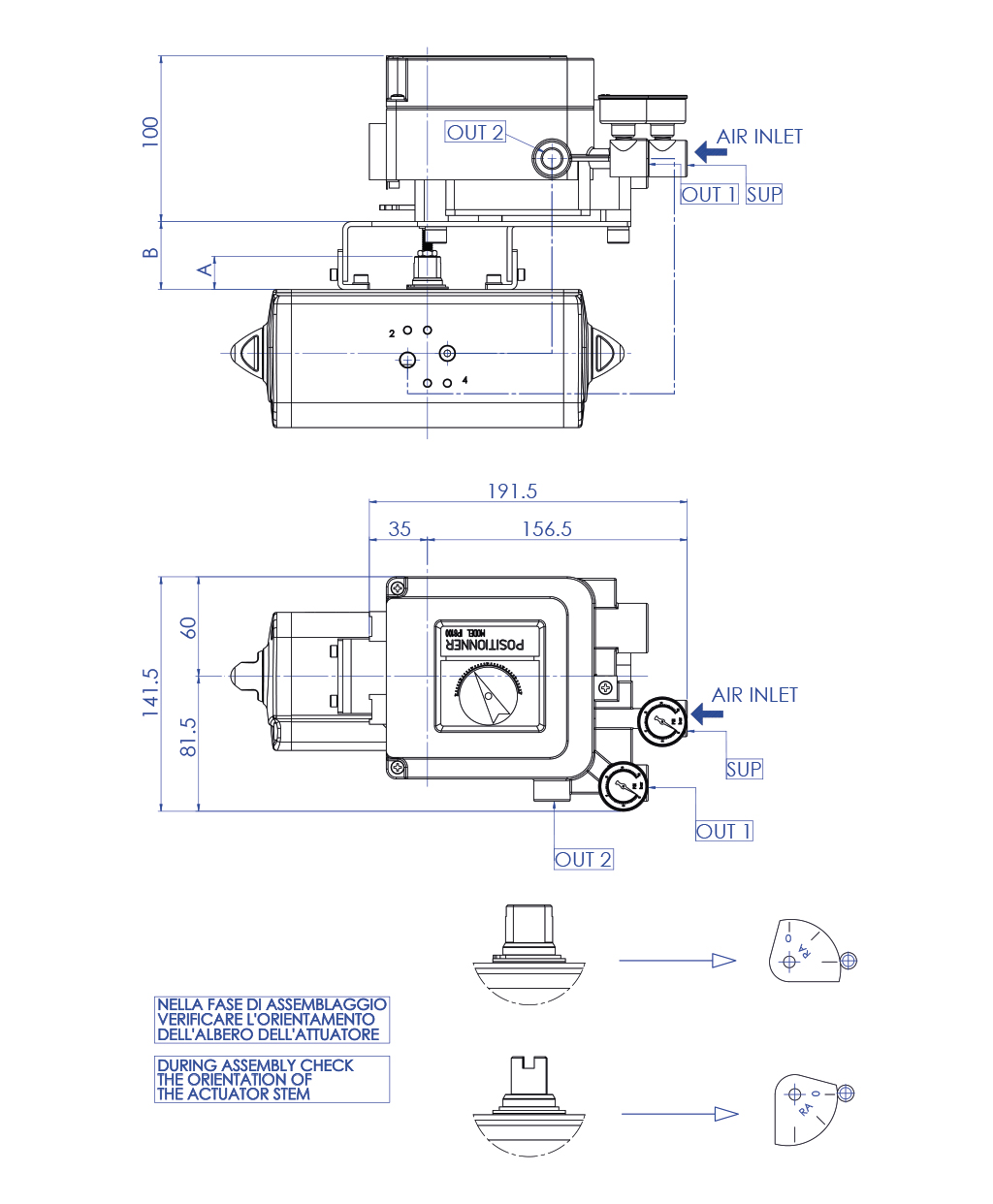

Positionneur avec actionneur double effet

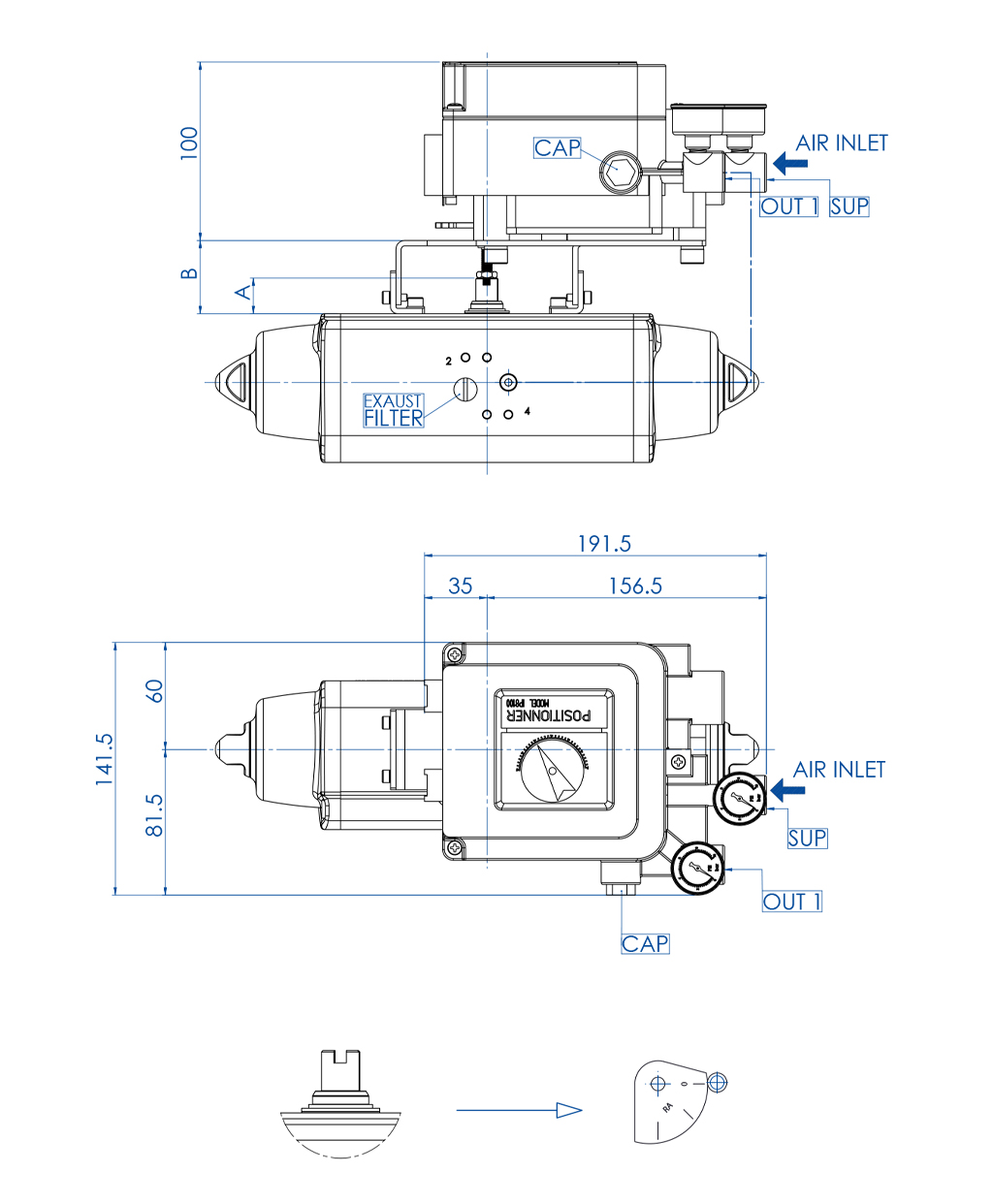

Positionneur avec actionneur simple effet

MesureDAN15÷DAN120
SRN15 ÷ SRN60
DAN180÷DAN1920
SRN90÷SRN960
A (mm)2030
B (mm)4151
