KFN1 Fin de course pneumatique

Macro Accessoires actionneurs

Catégorie ZONE SÛRE

Sous-catégorie FINS DE COURSE EXTERNES ET INDICATEURS DE POSITION

Chercher le code

DEMANDE D'INFORMATIONS

TÉLÉCHARGER CATALOGUE KFN1 FIN DE COURSE PNEUMATIQUE

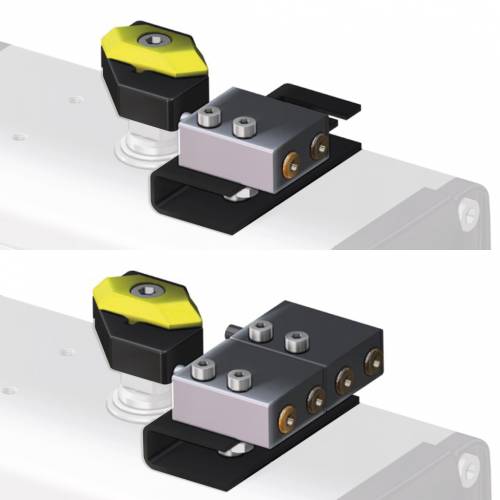

KIT KFN11 - KFN12 + FIN DE COURSE

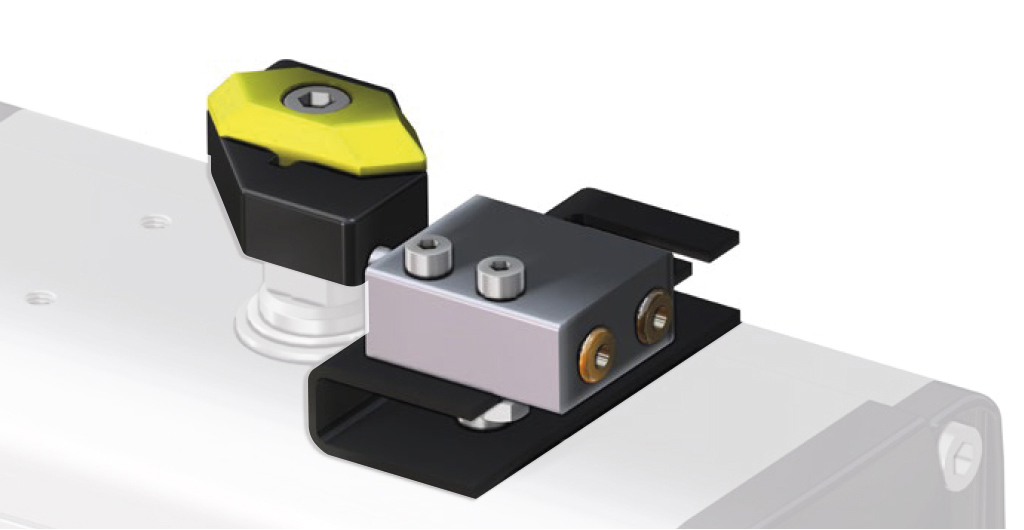

Exemple kit avec 1 fin de course

KFN1 Fin de course pneumatique - data accessoriattuatori -

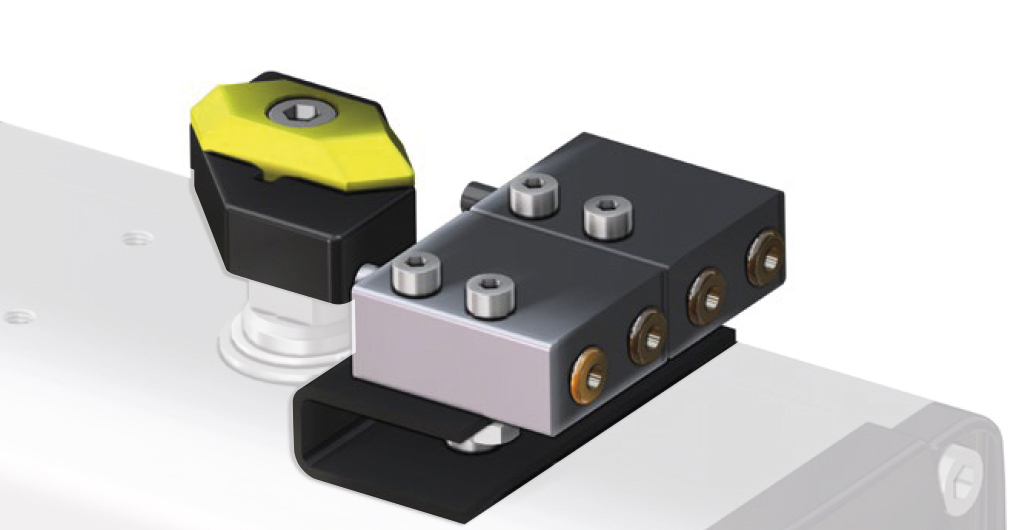

Exemple kit avec 2 fins de course

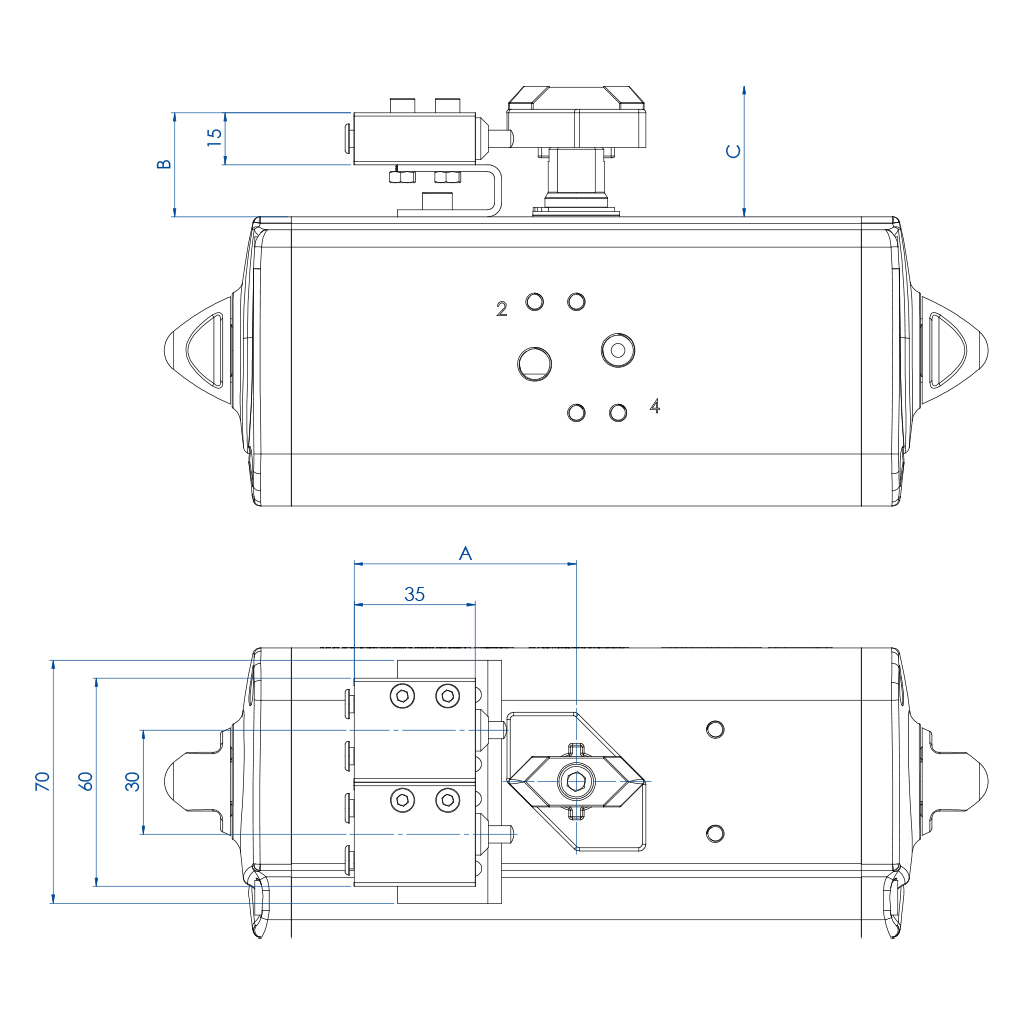

TABLEAU CODES - KITS + FINS DE COURSE
Actionneur	DAN15÷DAN120 SRN15 ÷ SRN60	DAN180÷DAN480 SRN90÷SRN240	DAN720 ÷ DAN1920 SRN360 ÷ SRN960
Code kit avec 1 fin de course	KFN11015	KFN11060	KFN11960
Code kit avec 2 fins de course	KFN12015	KFN12060	KFN12960
A mm.	65	65	75
B mm.	32,5	40	40
C mm.	38	48	48
D mm.	60	70	70

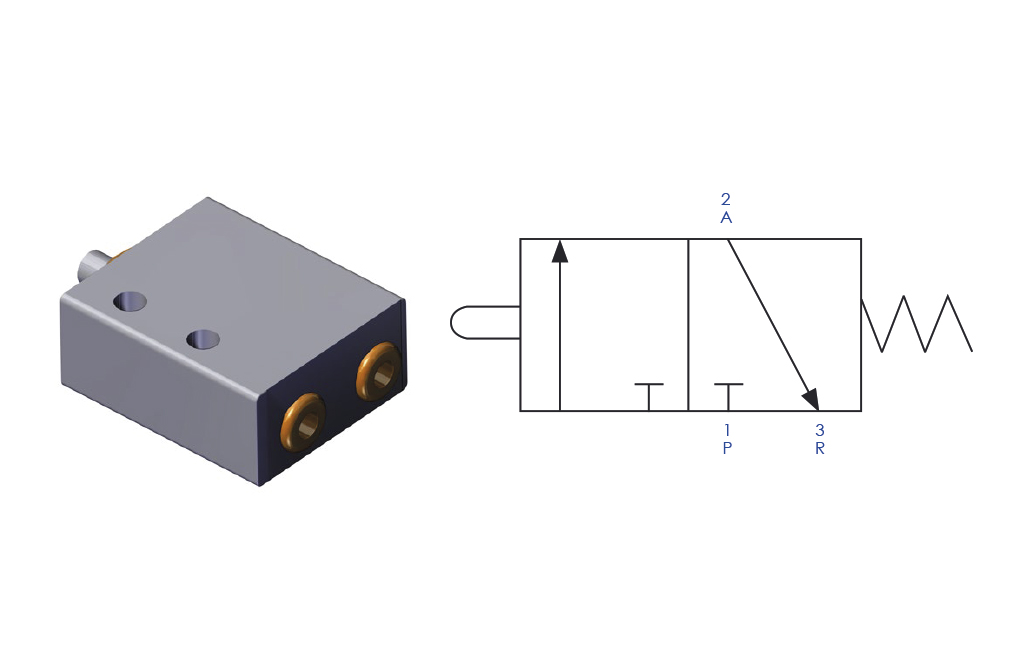

FIN DE COURSE PNEUMATIQUE - FP210000

TABLEAU CODES - FINS DE COURSE
Actionneur	DAN15÷DAN120 SRN15 ÷ SRN60	DAN180÷DAN480 SRN90÷SRN240	DAN720 ÷ DAN1920 SRN360 ÷ SRN960
Code	FP210000
Code fournisseur	VMW3501000100 - Metal Work

CARACTÉRISTIQUES PRINCIPALES
- Fin de course pneumatique miniature avec vérins cartouche tube 4x2
- Température de fonctionnement : de +5 °C à +70 °C
- Pression max. de fonctionnement : 10 bar
- Fluide d'alimentation : air filtré et lubrifié à une température de 50 °C max.
- Débit à 6 bar avec Δp=1:90 NI/min
- Diamètre de passage : 2,2 mm
- Comprend un kit pour le montage sur les modèles DAN et SRN, composé d'une embase fixée au corps de l'actionneur et d'une came montée sur l'arbre de celui-ci.
