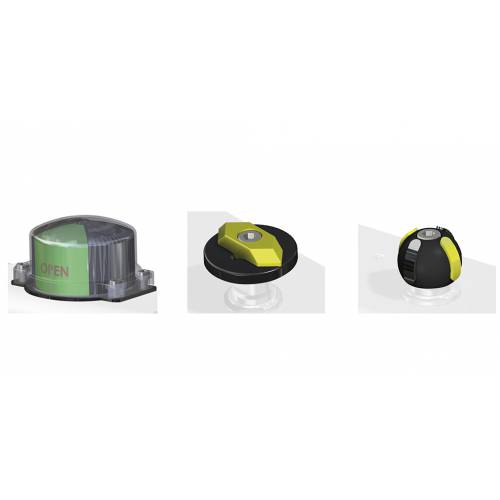

Indicateur visuel de position

Télécharger Catalogue général
Télécharger catalogue accessoires actionneurs
Décodifier MAGNUM & THOR
Configurez votre produit
Téléchargez le fichier 2D et 3D sous différents formats
iconaDisegni
Télécharger Conditions de vente
Indicateur visuel de position
Macro Accessoires actionneurs
Catégorie ZONE SÛRE
Sous-catégorie FINS DE COURSE EXTERNES ET INDICATEURS DE POSITION

Chercher le code
DEMANDE D'INFORMATIONS

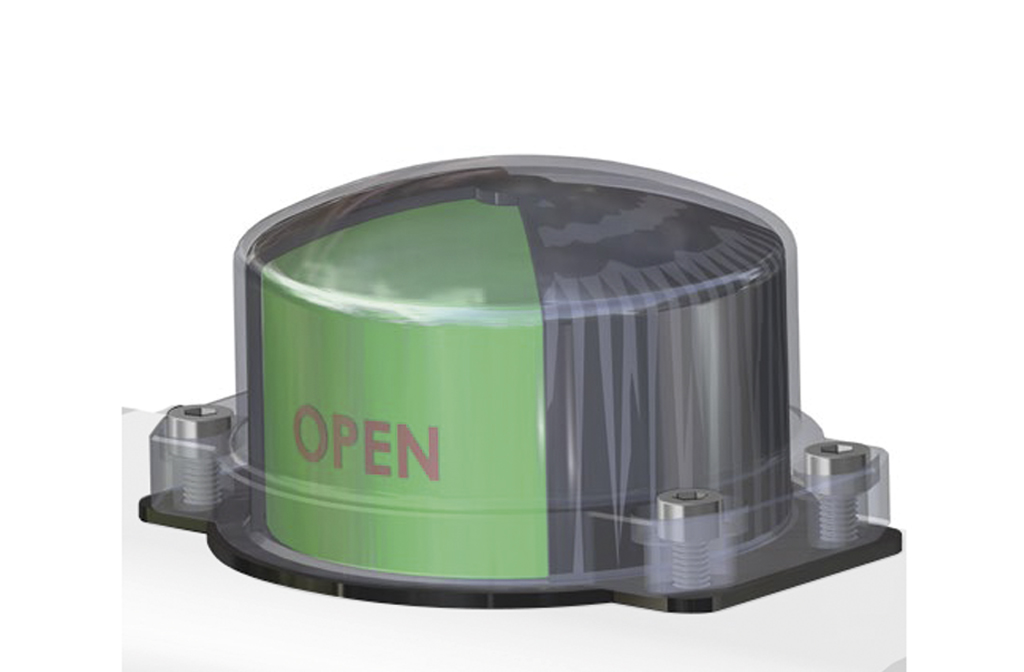

INDICATEUR ROUGE-VERT

Indicateur visuel de position - data accessoriattuatori -
Indicateur visuel de position - data accessoriattuatori -

DESCRIPTION
Exécution vert/rouge en polycarbonate. Montage direct pour actionneurs suivant VDI/VDE 3845.

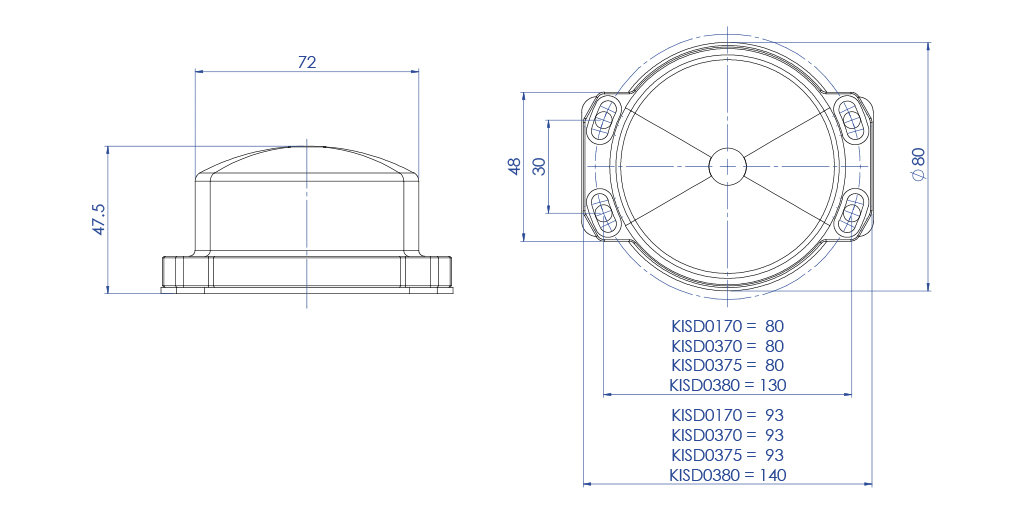

TABLEAU DIMENSIONS indicateur rouge-vert NAMUR
Actionneur

DAN15 ÷ DAN120

DAN180 ÷ DAN240
DAN360 ÷ DAN1920
DA 2880 ÷ DA 8000
ActionneurSRN15 ÷ SRN60
SRN90÷SRN240  SRN180 ÷ SRN960
SR 1440 ÷ SR 4000
CODEKISD0170*
KISD0370  KISD0375  KISD0380

* L'indicateur dépasse de l'actionneur

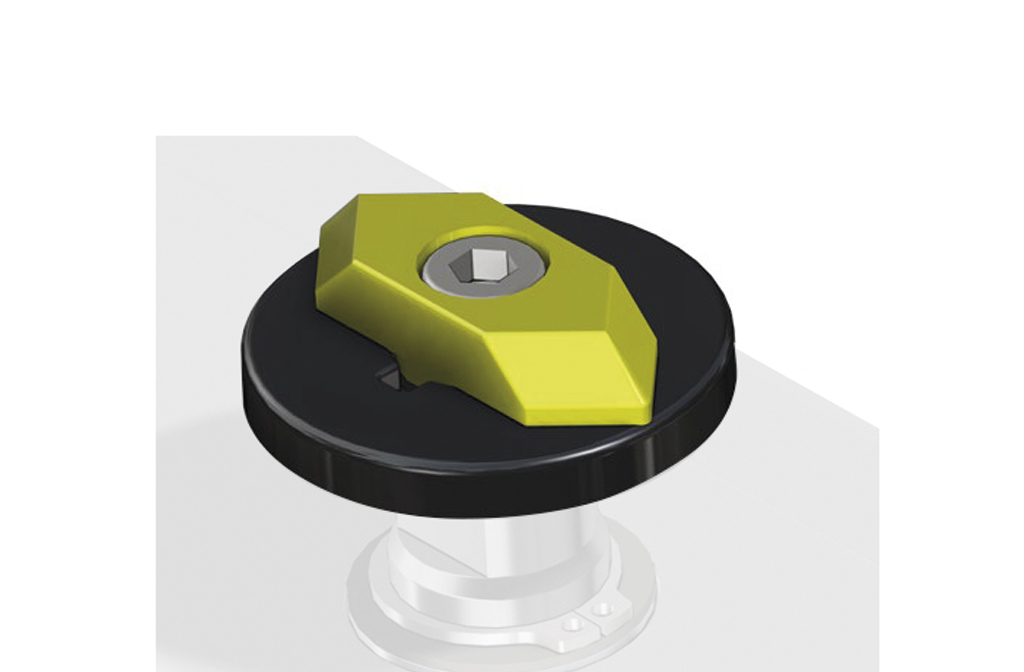

INDICATEUR MÉTALLIQUE

Indicateur visuel de position - data accessoriattuatori -
Indicateur visuel de position - data accessoriattuatori -

DESCRIPTION
Exécution métallique: Cercle en aluminium peint en noir; flèche en aluminium peint en jaune. NB la flèche peut être positionnée de manière à indiquer des vannes normalement ouvertes ou normalement fermées.

TABLEAU DIMENSIONS indicateur métallique NAMUR
Actionneur
DAN15 ÷ DA8000
Actionneur
SRN15 ÷ SR4000
CODEKI01VR14

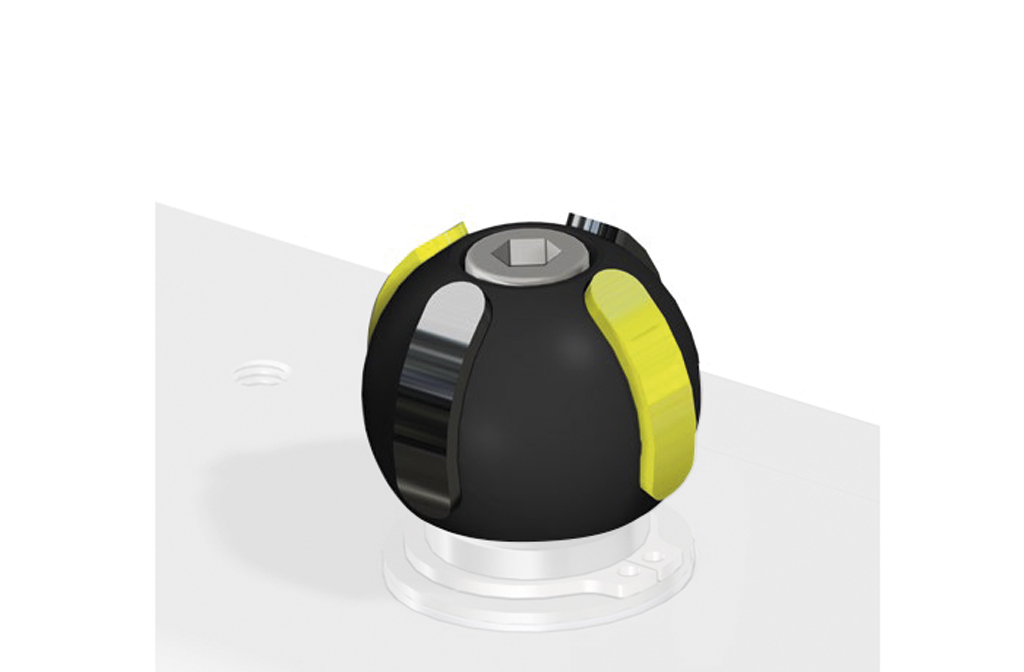

INDICATEUR EN PLASTIQUE

Indicateur visuel de position - data accessoriattuatori -
Indicateur visuel de position - data accessoriattuatori -

DESCRIPTION
Exécution en plastique version Namur : Cercle en plastique noir ; bandes d’indication en plastique jaune. NB les bandes peuvent être combinées pour signaler des vannes normalement fermées, normalement ouvertes et une vanne trois voies à boisseau sphérique, en « L » ou « T ».

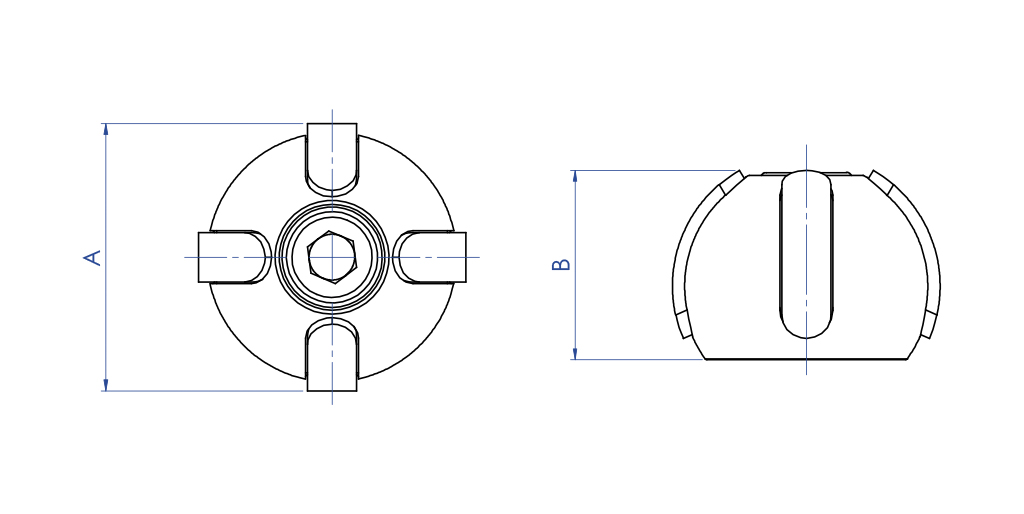

TABLEAU DIMENSIONS indicateur en plastique NAMUR
Actionneur
DAN15 ÷ DAN120
DAN180 ÷ DAN720
ActionneurSRN15 ÷ SRN60
SRN90 ÷ SRN360
CODEKI02PP10
KI02PP16
Indicateur 3 voies « T »
KI03PP10
KI03PP16
Indicateur 3 voies « L »
KI04PP10
KI04PP16
A mm.3150
B mm.2236
