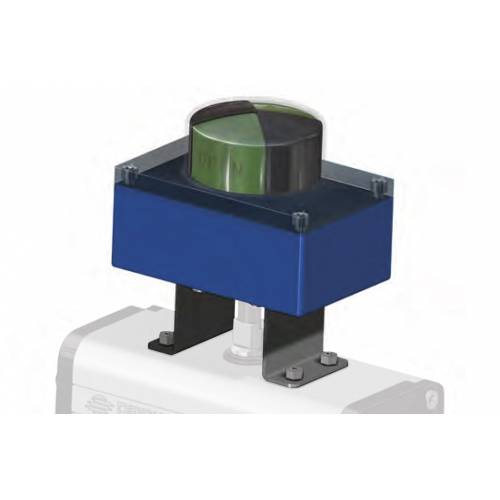

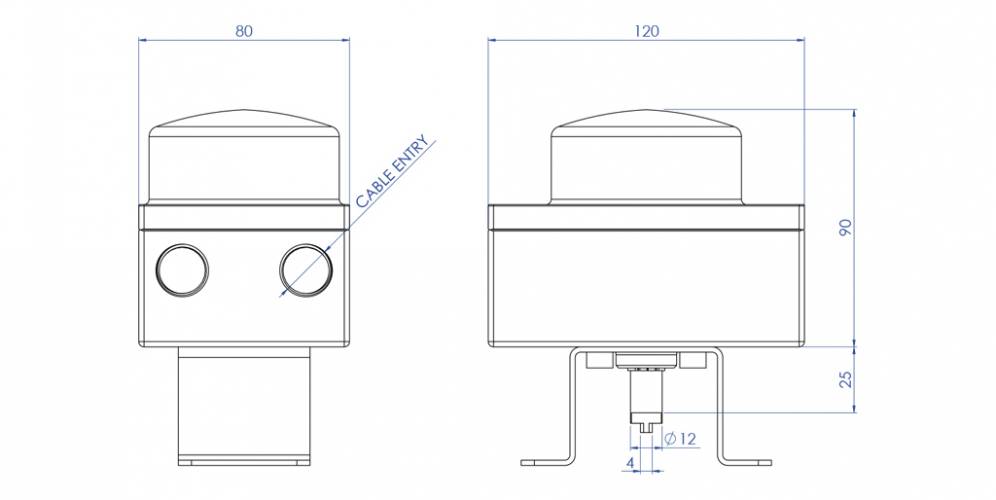

KSSB en aluminium et technopolymère avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3).
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Les cames d'actionnement du fin de course ne peuvent pas déraper car le réglage est assuré par le profil nervuré de l'arbre d’entraînement, sans avoir besoin de vis de fixation ou d'autres outils.
- Le pré-câblage est effectué avec des bornes numérotées : 6 pour les deux microrupteurs, et des pôles supplémentaires pour un câblage éventuel de l'électrovanne (voir schémas électriques).
- 2 connexions électriques filetées pour presse-étoupe.
- Température de fonctionnement :
-20 °C à + 80 °C (standard) ;
de -20 °C à +70 °C pour les codes de fins de course « 23 » et « 73 ».
- Indice de protection : IP 67.

MATÉRIAUX
- Corps : aluminium moulé sous pression revêtu de poudre de polyester.
- Couvercle et indicateur : polycarbonate résistant aux UV et auto-extinguible classe V0.
- Arbre : acier inoxydable.
- Vis : acier inoxydable.

CERTIFICATIONS
- Déclaration CE de conformité, sur demande.
- Certifié jusqu'à SIL 3

TYPES DE FINS DE COURSE ENFERMES DANS LES BOITIERS KSSB - KSSF

CODE*	DESCRIPTION	VERSION	CONNEXION ÉLECTRIQUE
01	Microrupteurs électromécaniques SPDT avec contacts en argent (CHERRY) Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (resisive load)	De série
03	Microrupteurs électromécaniques SPTD avec contacts dorés (CHERRY) Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA	Sur demande
1F	Microrupteurs électromécaniques DPDT avec contacts argent, (chaque came actionne simultanément 2 microrupteurs SPDT) (CHERRY) Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA	Sur demande
23	Microrupteurs de proximité amplifiés 3 fils NO P+F NBN4 12GM50 E2, PNP 10÷30 Vdc; 200 mA	Sur demande
73	Microrupteurs de proximité amplifiés 3 fils PNP NO P+F NBB2 V3 E2, 10÷30 VDC; 100 mA - opereting current 0 - 100 mA	Sur demande
75	Microrupteurs de proximité amplifiés IFM IS 5026, 2 fils 5÷36 Vdc; 4÷200 mA	Sur demande
T0	Signal analogique 4-20 mA. Alimentation 13÷30 Vcc, linéarité +/- 0,5 % de la pleine échelle. Action directe ou inverse. Logique de processus selon ASIC-CMOS.	Sur demande

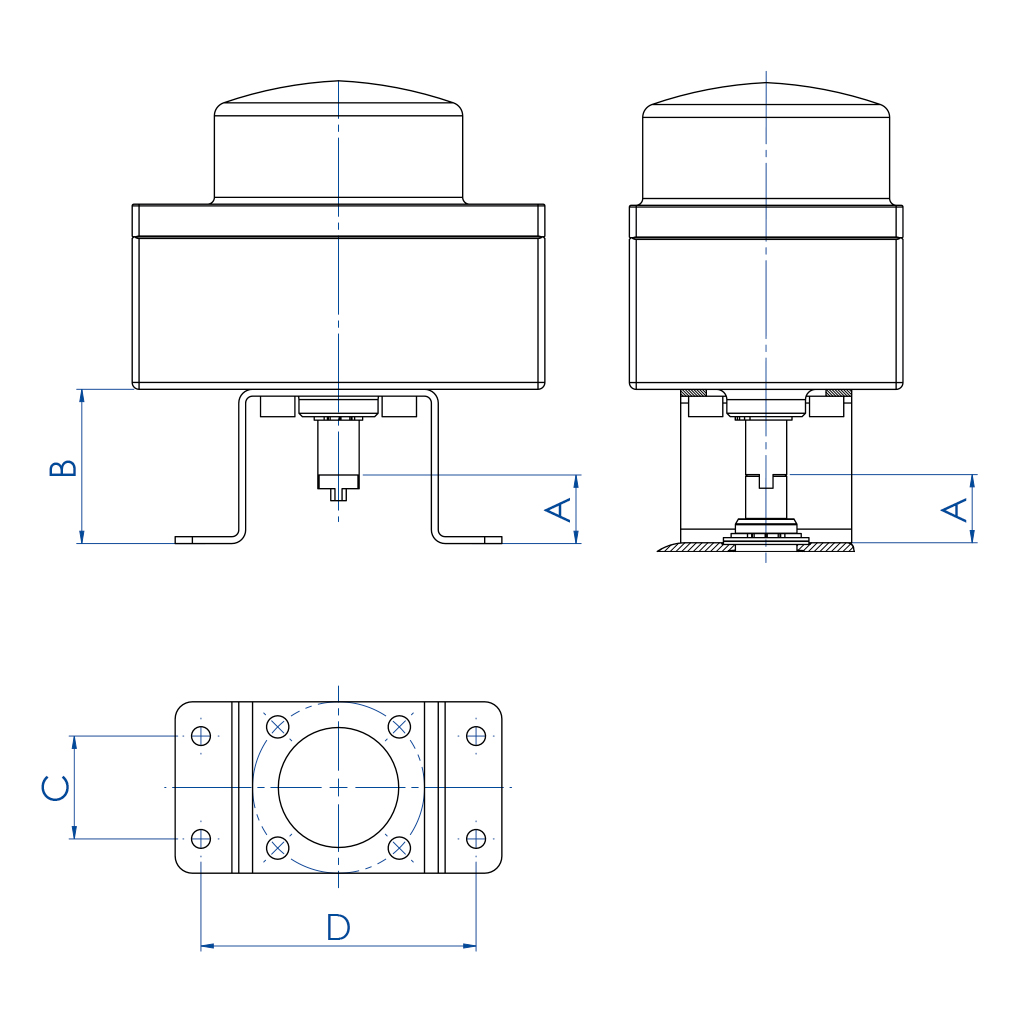

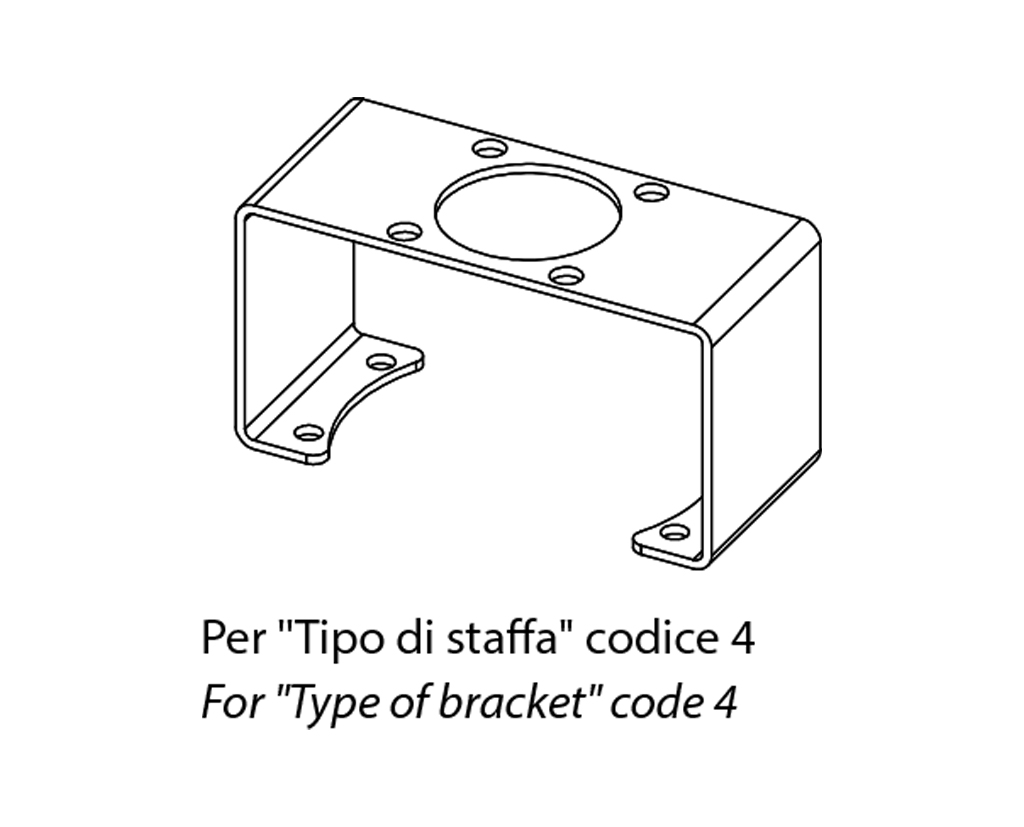

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE
KSSB - KSSF
