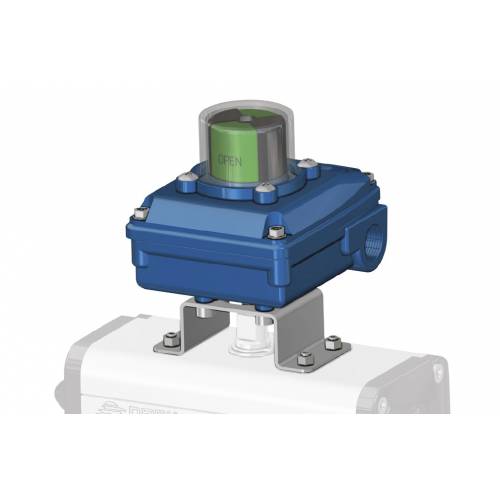

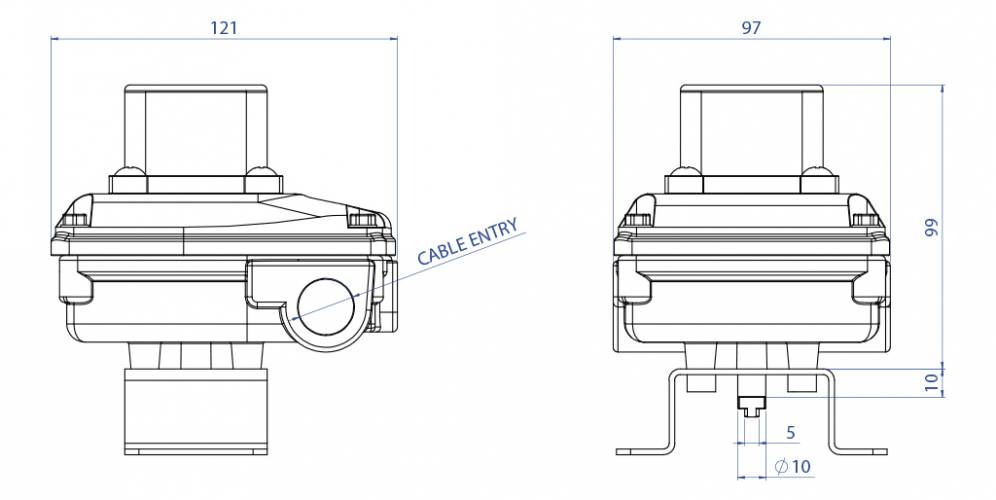

KS1L en aluminium avec indicateur visuel

KS1L en aluminium avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3)
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Réglage précis des cames grâce au système « nervuré ».
- Bornier à 8 positions.
- 2 connexions électriques filetées pour presse-étoupe.
- Température de fonctionnement standard : -20 °C à + 80 °C (NBR).
- Indice de protection : IP 67.

MATÉRIAUX
- Corps et couvercle : aluminium moulé sous pression à faible teneur en cuivre revêtu d'une double couche de peinture époxy bleue*.
- Indicateur : polycarbonate et ABS.
- Arbre : acier inoxydable.
- Vis : acier inoxydable.

* Sur demande, également disponibles en acier inox CF8M.

CERTIFICATIONS
- Déclaration CE de conformité, sur demande.
-  Version ATEX II 3D, sur demande.
- Certifié jusqu'à SIL 2

TYPES DE FINS DE COURSE ENFERMÉS DANS LES BOÎTIERS KS1L

CODE*DESCRIPTION
VERSION
CONNEXION ÉLECTRIQUE
M0 Microrupteurs électromécaniques SPDT avec contacts en argent (OMRON SS-5)
Max: 250 Vac 3A - 125 Vac 5A
De série
M1 Microrupteurs électromécaniques SPTD avec contacts dorés (OMRON SS-01)
Max: 125 Vac 0.1A - 30 Vdc 0.1A
Sur demande
H1 Microrupteurs de proximité, magnétiques, SPDT, hermétiquement scellés (HAMLIN 59140)
Max: 120 Vac 0.18A - 175 Vdc 0.25A
Sur demande
60 Microrupteurs de proximité NAMUR 2 fils P+F SJ 3,5 N, NF, tension nominale 8,2 V, (tension d’utilisation 5÷25 V)
EEx ia IIC T6
Sur demande
70 Microrupteurs de proximité NAMUR 2 fils P+F NJ2 V3 N, NF, 8V
EEx ia IIC T6
Sur demande
73 Microrupteurs de proximité amplifiés 3 fils PNP NO P+F NBB2 V3 E2,
10÷30 VDC; 100 mA - opereting current 0 - 100 mA
Sur demande
75 Microrupteurs de proximité amplifiés IFM IS 5026, 2 fils
5÷36 Vdc; 4÷200 mA
Sur demande
78 Microrupteurs de proximité NAMUR 2 fils P+F NCB2 V3 NO, NF tension nominale 8,2 V
EEx ia IIC T6
Sur demande

* Dans le code du boîtier, l’abréviation correspondant au type de fin de course utilisé figure en 6e et 7e position.

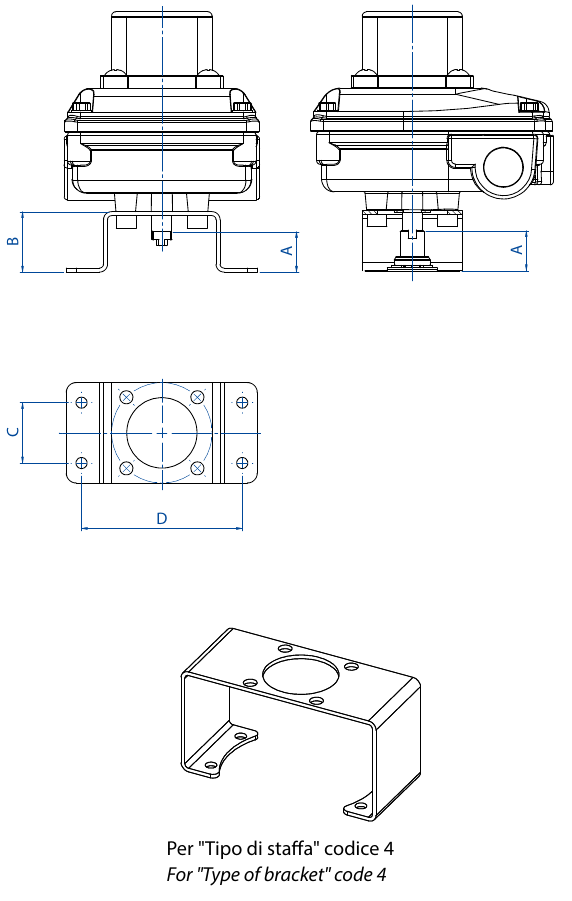

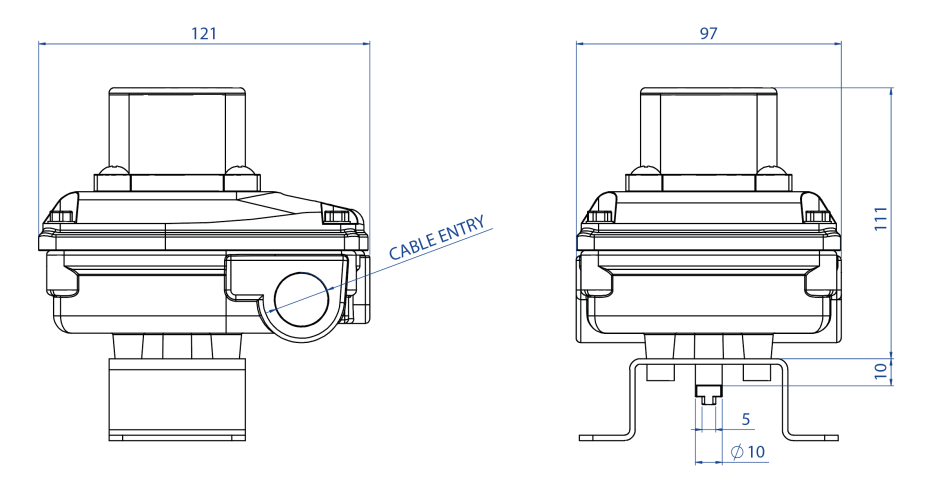

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE
KS1L

TYPE DE SUPPORT*
DESCRIPTION
Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)

*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code OMAL.

POUR ACTIONNEURS EN ALUMINIUM
MESURE DAN15÷DAN120
SRN15÷SRN60
 DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
 DA2880÷DA8000
SR1440÷SR4000
Code  KCPL1015  KCPL1060  KCPL2060  KCPL1A04
Type de support
 3  4
A (mm)  20  30  30  30
B (mm)  30  40  40  40
C (mm)  30  30  30  30
D (mm)  80  80  80  130

POUR ACTIONNEURS EN ACIER INOX
MESURE  DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960
SR60÷SR480
 DA1440÷DA1920
SR720÷SR960
Code  KCPL0015  KCPL1060  KCPL2060
Type de support
0  0   4
A (mm)  20  20  30  30
B (mm)  30  30  40  40
C (mm)  25  25  30  30
D (mm)  50  50  80  80


** Après utilisation de l'interface pour l'actionneur KBVI4015

FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***
 Description    Remarques
 1/2” NPT  SUR DEMANDE
 M 20x1,5  STANDARD

*** Dans le code du boîtier, le type de filetage figure en 8e position.
PRESSE-ÉTOUPES : Non inclus.
