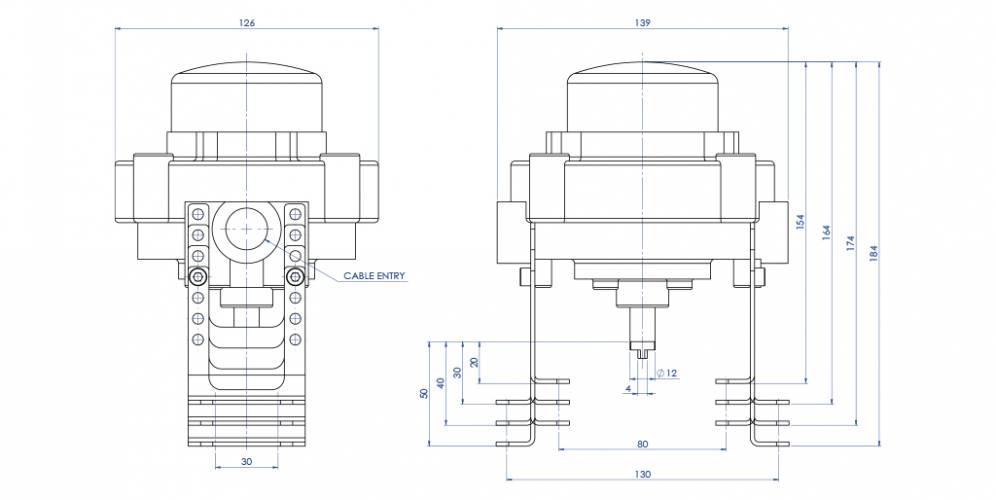

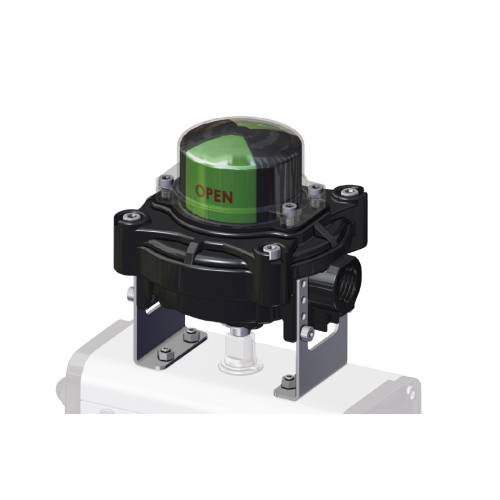

KSSK ATEX en aluminium avec indicateur visuel

II2GD Exdb IIC T6 - T4 GB / Extb IIIC
KSSK ATEX en aluminium avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3)
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Les cames d'actionnement du fin de course ne peuvent pas déraper car le réglage est assuré par des rainures sur l'arbre d’entraînement, sans avoir besoin de vis de fixation ou d'autres outils.
- Le pré-câblage est effectué avec des bornes numérotées : 6 pour les deux microrupteurs, et des pôles supplémentaires pour un câblage éventuel de l'électrovanne (voir schémas électriques).
- 2 connexions électriques filetées pour presse-étoupe
- Température de fonctionnement :
de -40 °C à +80 °C (standard) ;
de -25 °C à +70 °C pour les codes des fins de course « 73 » ;
de -25 °C à +80 °C pour le fin de course « 75 ».
- Indice de protection : IP 67

MATÉRIAUX
- Corps et couvercle : aluminium moulé sous pression enduit de poudre de polyester*.
- Indicateur : polycarbonate résistant aux UV et auto-extinguible classe V0
- Arbre : acier inoxydable
- Vis : acier inoxydable

* Sur demande, également disponibles en acier inox CF8M

CERTIFICATIONS
- ATEX, IEC Ex: II2GD Exdb IIC T6 - T4 Gb / Extb IIIC
- D’autres certificats peuvent être fournis sur demande
- Certifié jusqu'à SIL 3

TYPES DE FINS DE COURSE ENFERMES DANS LES BOITIERS KSSK

CODE*
DESCRIPTION
VERSION
CONNEXION ÉLECTRIQUE
01
Microrupteurs électromécaniques SPDT avec contacts en argent (CHERRY)

Max: 250 Vac 5A -24 Vdc 3A; Min: 250 Vac 50 mA - 24 Vdc 50 mA. (resisive load)
De série
03
Microrupteurs électromécaniques SPTD avec contacts dorés (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
Sur demande
1F
Microrupteurs électromécaniques DPDT avec contacts argent, (chaque came actionne simultanément 2 microrupteurs SPDT) (CHERRY)

Max: 250 Vac 5A - 24 Vdc 5A; Min: 24 Vdc 50 mA.
Sur demande

73
Microrupteurs de proximité amplifiés 3 fils PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 200 Ma - opereting current 0 - 100 mA
Sur demande
75
Microrupteurs de proximité amplifiés IFM IS 5026, 2 fils

5÷36 Vdc; 4÷200 mA
Sur demande

* Dans le code du boîtier, l’abréviation correspondant au type de fin de course utilisé figure en 6e et 7e position.
