KSIB ATEX en aluminium et technopolymère avec indicateur visuel

II2G Exia IIC T6 - T4 / II2D Exia IIIB

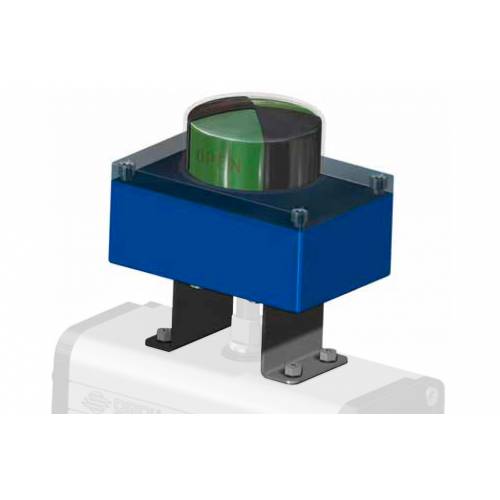

KSIB ATEX en aluminium et technopolymère avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3)
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Les cames d'actionnement du fin de course ne peuvent pas déraper car le réglage est assuré par des rainures sur l'arbre d’entraînement, sans avoir besoin de vis de fixation ou d'autres outils.
- Le pré-câblage est effectué avec des bornes numérotées : 6 pour les deux microrupteurs, et des pôles supplémentaires pour un câblage éventuel de l'électrovanne (voir schémas électriques).
- 2 connexions électriques filetées pour presse-étoupe
- Température de fonctionnement : de -20 °C à +80 °C
- Indice de protection : IP 67

MATÉRIAUX
- Corps : aluminium moulé sous pression revêtu de poudre de polyester.
- Couvercle et indicateur : polycarbonate résistant aux UV et auto-extinguible classe V0
- Arbre : acier inoxydable
- Vis : acier inoxydable

CERTIFICATIONS
- ATEX, IEC Ex: II2G Exia IIC T6 - T4 / II2D Exia IIIB
- D’autres certificats peuvent être fournis sur demande
- Certifié jusqu'à SIL 3

TYPES DE FINS DE COURSE ENFERMES DANS LES BOITIERS KSIB - KSIF

CODE*DESCRIPTION
VERSION
CONNEXION ÉLECTRIQUE
03 Microrupteurs électromécaniques SPTD avec contacts dorés (CHERRY)

Max: 250 Vac 0,1 mA - 30 Vdc 0,5 mA;
Sur demande
24 Microrupteurs de proximité NAMUR 2 fils P+F NJ2 12GK N, non amplifiés, NF, 8V

EEx ia IIC T6
Sur demande
60 Microrupteurs de proximité NAMUR 2 fils P+F SJ 3,5 N, NF, tension nominale 8,2 V,
(tension d’utilisation 5÷25 V)

EEx ia IIC T6
De série
70 Microrupteurs de proximité NAMUR 2 fils P+F NJ2 V3 N, NF, 8V

EEx ia IIC T6
Sur demande

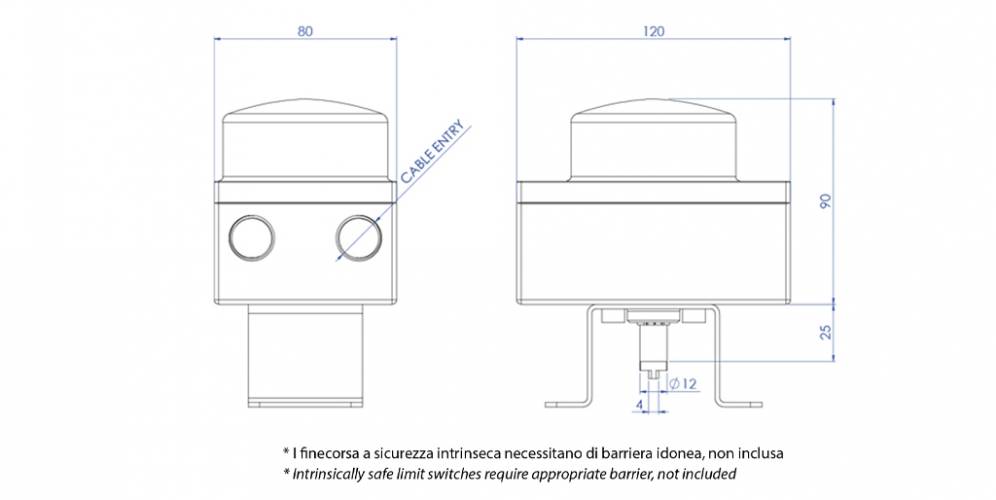

NB : Pour les fins de course à sécurité intrinsèque, il est nécessaire d’installer une barrière appropriée, non incluse
* Dans le code du boîtier, l’abréviation correspondant au type de fin de course utilisé figure en 6e et 7e position.

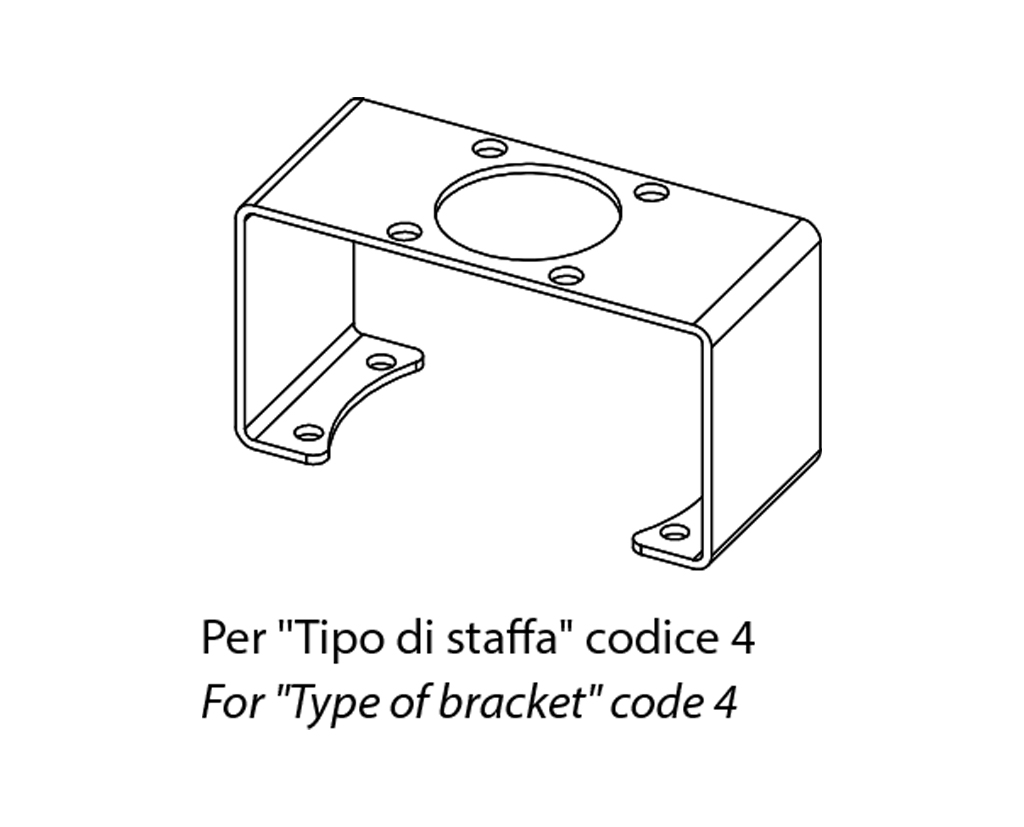

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE

KSIB - KSIF - KS3F


TYPE DE SUPPORT*DESCRIPTION

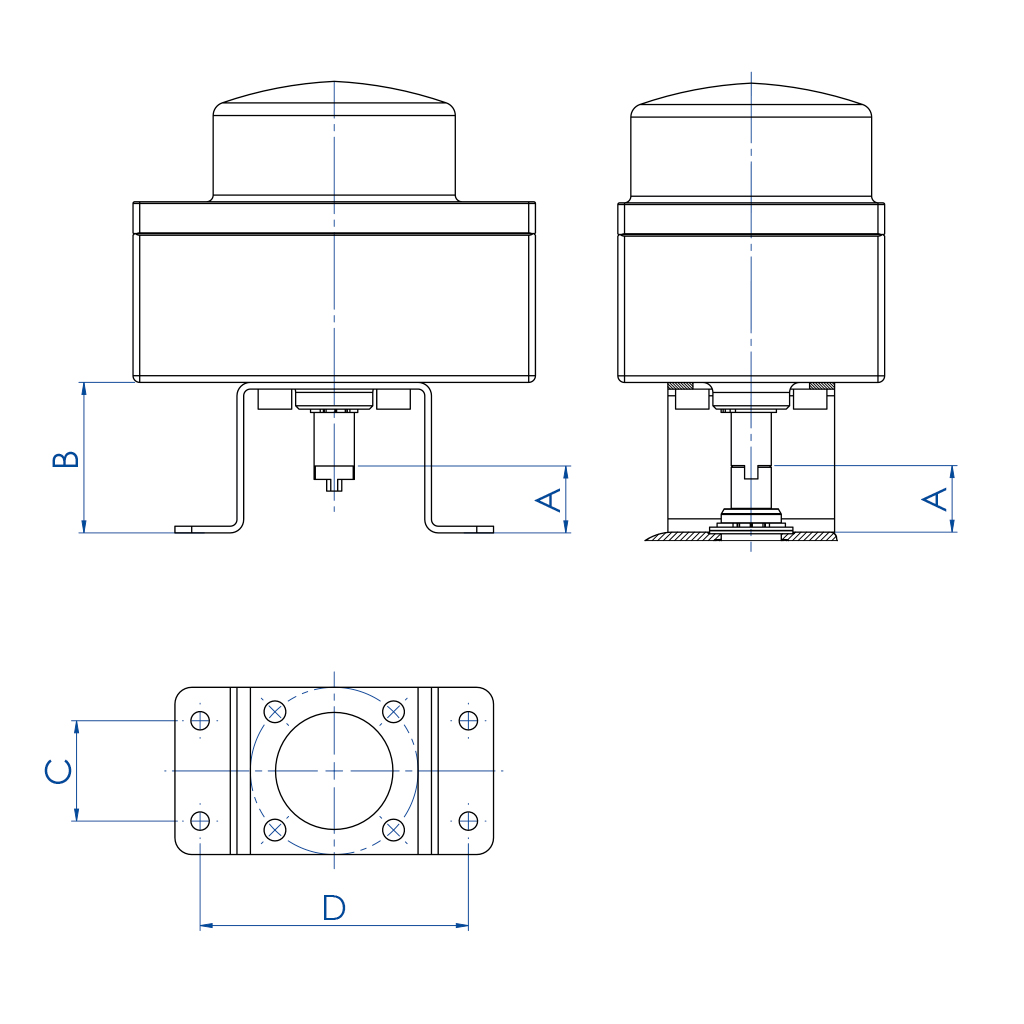

0Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
1Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
3Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
4Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
5Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code OMAL.

POUR ACTIONNEURS EN ALUMINIUM
MESUREDAN15÷DAN120
SRN15÷SRN60
DAN180÷DAN960
SRN90÷SRN480
DAN1440÷DAN1920
SRN720÷SRN960
DA2880÷DA8000
SR1440÷SR4000
CodeKCPN1015
KCPN1060
KCPN2060
KCPN1A04
Type de support
1345
A (mm)
20303030
B (mm)
45555555
C (mm)
30303030
D (mm)
808080130

POUR ACTIONNEURS EN ACIER INOX
MESUREDA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
CodeKCPN0015KCPN1060
KCPN2060
Type de support
0034
A (mm)
20203030
B (mm)
45455555
C (mm)
25253030
D (mm)
50508080
** Après utilisation de l'interface pour l'actionneur KBVI4015

FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***
Description
Remarques
1
1/2” NPT
Sur demande
2
M 20x1,5
STANDARD
*** Dans le code du boîtier, le type de filetage figure en 8e position.
PRESSE-ÉTOUPES : Non inclus.
