KS3L ATEX en aluminium avec indicateur visuel

II1GD Exia IIC T6

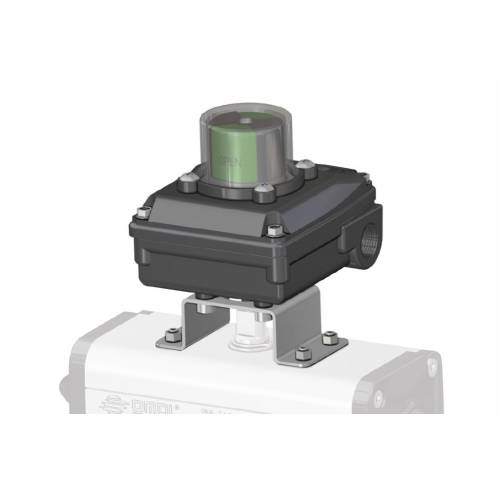

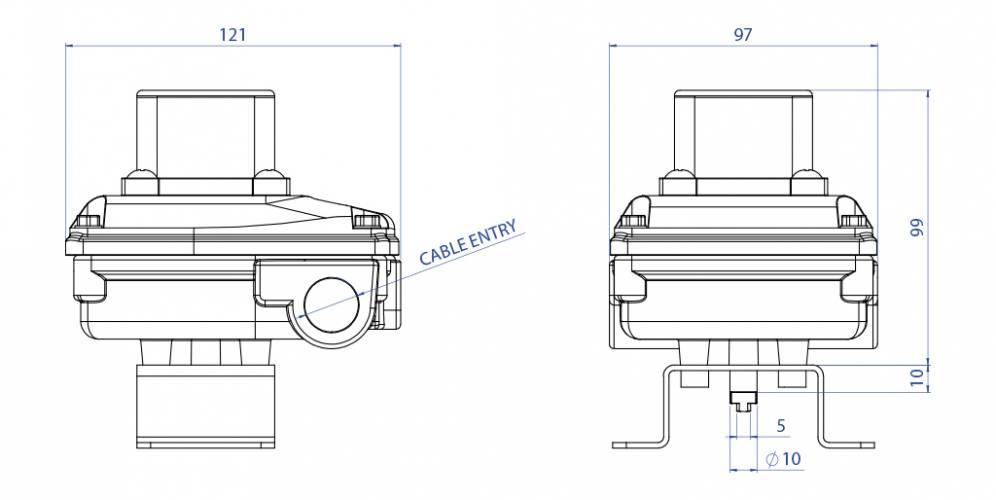

KS3L ATEX en aluminium avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3)
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Réglage précis des cames grâce au système « nervuré ».
- Bornier à 8 positions.
- 2 connexions électriques filetées pour presse-étoupe.
- Température de fonctionnement standard : -20 °C à + xxx °C (NBR)
- Indice de protection : IP66/67.

xxx : Voir certificat ATEX du fin de course.

MATÉRIAUX
- Corps et couvercle : aluminium moulé sous pression à faible teneur en cuivre revêtu d'une double couche de peinture époxy noire*.
- Indicateur : polycarbonate et ABS.
- Arbre : acier inoxydable.
- Vis : acier inoxydable.

* Sur demande, également disponibles en acier inox CF8M.

CERTIFICATIONS
- Déclaration CE de conformité, sur demande
- ATEX, IEC Ex II1GD Exia IIC T6
- Certifié jusqu'à SIL 2

TYPES DE FINS DE COURSE ENFERMES DANS LES BOITIERS KS3L

CODE*DESCRIPTION
VERSION
CONNEXION ÉLECTRIQUE
M1 Microrupteurs électromécaniques SPTD avec contacts dorés (OMRON SS-01)

Max: 30 Vdc 0.1A
Sur demande
H1 Microrupteurs de proximité, magnétiques, SPDT, hermétiquement scellés (HAMLIN
59140)

Max: 120 Vac 0.18A - 175 Vdc 0.25A
Sur demande
70
Microrupteurs de proximité NAMUR 2 fils P+F NJ2 V3 N, NF, 8 V

EEx ia IIC T6
Sur demande
78Microrupteurs de proximité NAMUR 2 fils P+F NCB2 V3 NO NF tension nominale
8,2 V

EEx ia IIC T6
Sur demande

* Dans le code du boîtier, l’abréviation correspondant au type de fin de course utilisé figure en 6e et 7e position.

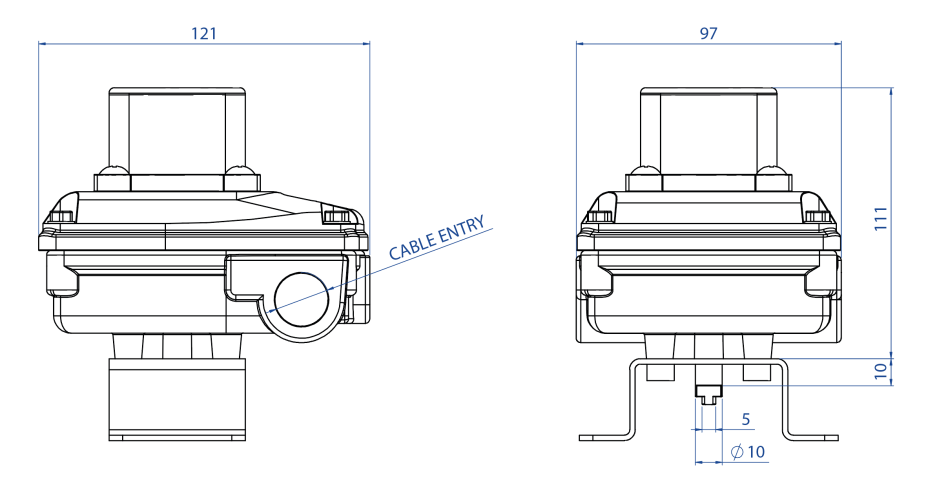

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE

KS3L - KS2L

TYPE DE SUPPORT*DESCRIPTION

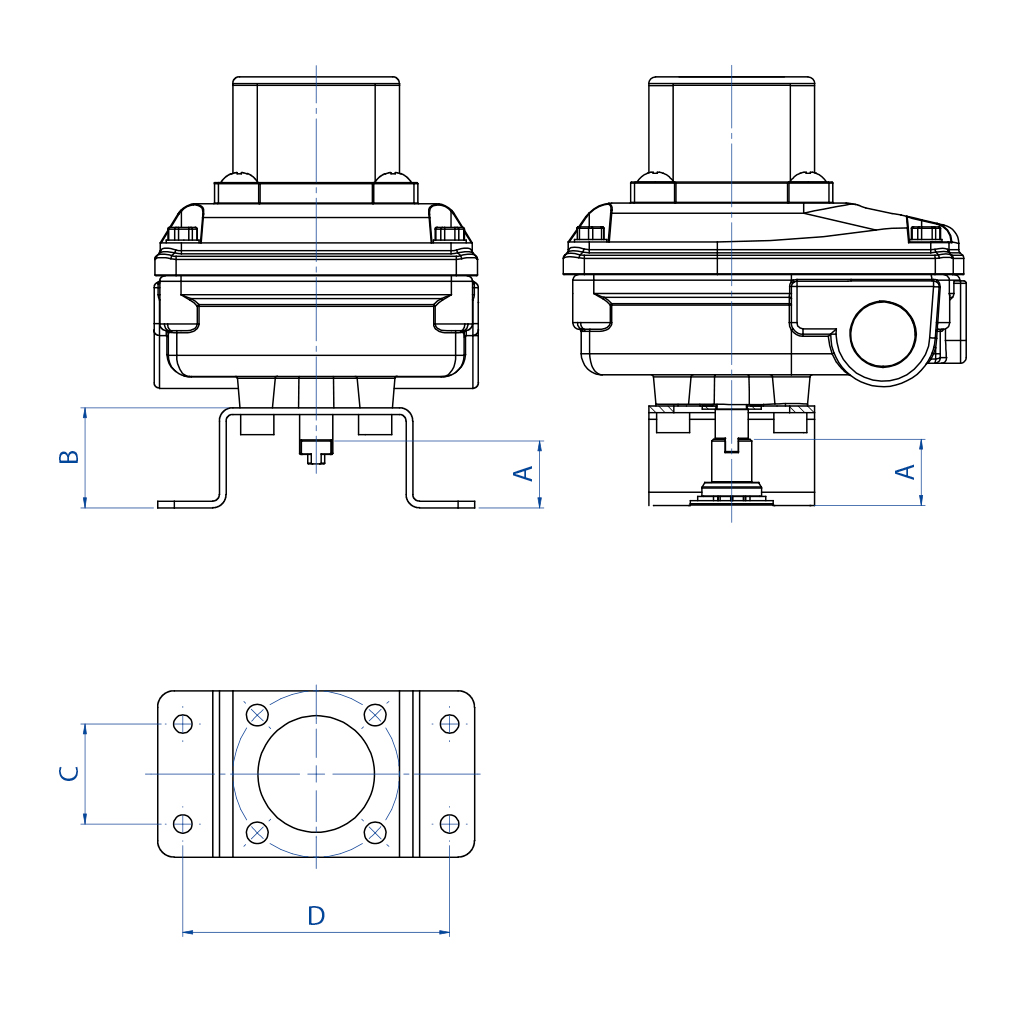

0Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
1Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
3Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)

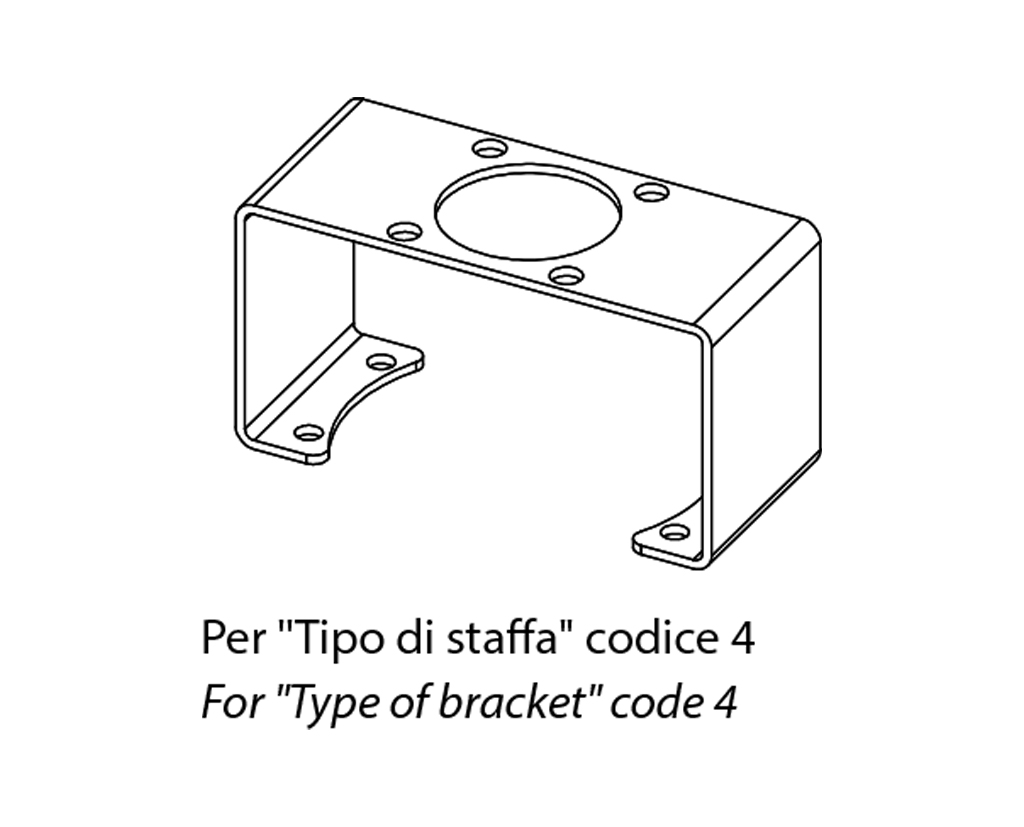

4Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
5Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code OMAL.

POUR ACTIONNEURS EN ALUMINIUM
MESURE
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
CodeKCPL1015
KCPL1060
KCPL2060
KCPL1A04
Type de support
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

POUR ACTIONNEURS EN ACIER INOX
MESURE
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
CodeKCPL0015KCPL1060
KCPL2060
Type de support
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Après utilisation de l'interface pour l'actionneur KBVI4015

FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***
Description
Remarques
1
1/2” NPT
SUR DEMANDE
2
M 20x1,5
STANDARD
*** Dans le code du boîtier, le type de filetage figure en 8e position.
PRESSE-ÉTOUPES : Non inclus.
