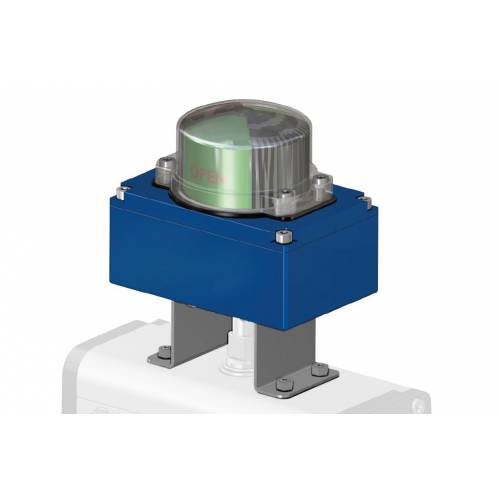

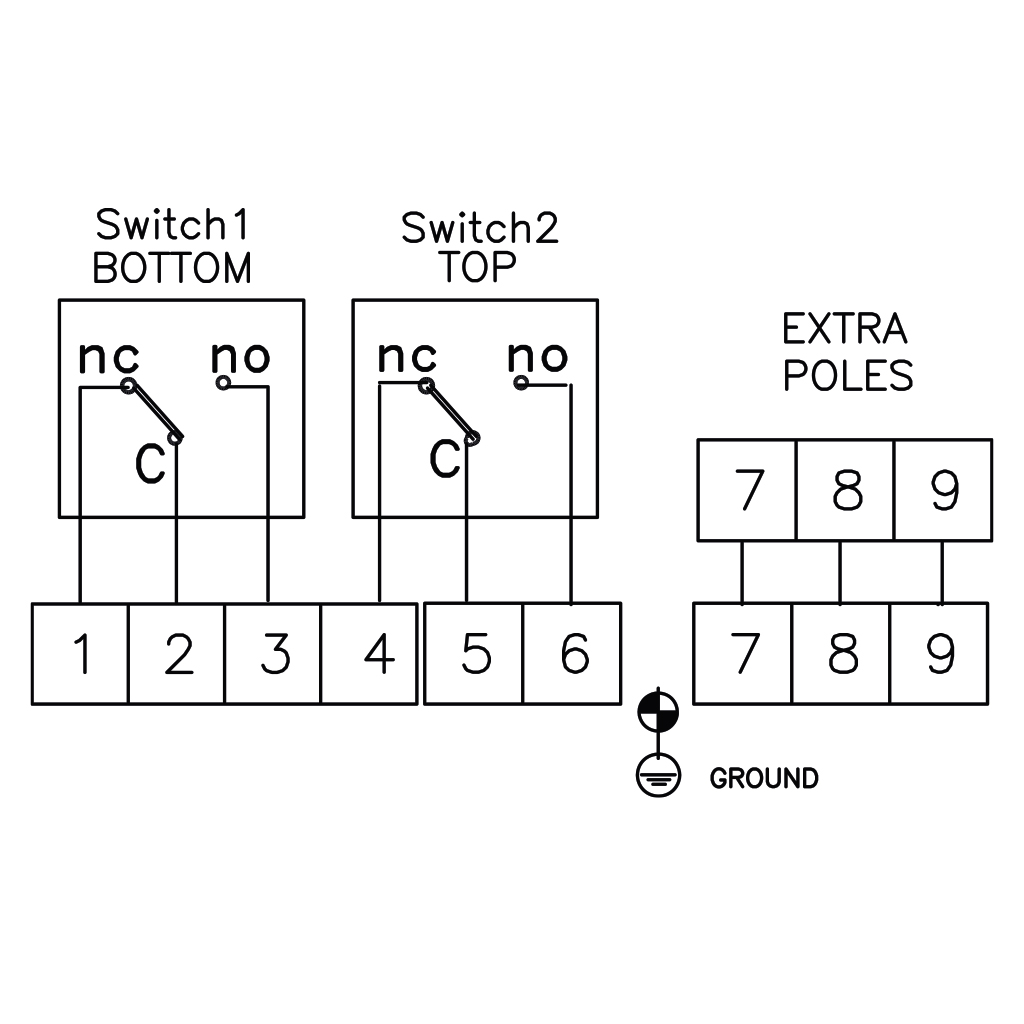

CARACTÉRISTIQUES PRINCIPALES - Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances. - Construit selon les normes VDI/VDE 3845. (EN15714-3) - Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité. - Les cames d'actionnement du fin de course ne peuvent pas déraper car le réglage est assuré par des rainures sur l'arbre d’entraînement, sans avoir besoin de vis de fixation ou d'autres outils. - Le pré-câblage est effectué avec des bornes numérotées : 6 pour les deux microrupteurs, et des pôles supplémentaires pour un câblage éventuel de l'électrovanne (voir schémas électriques). - 2 connexions électriques filetées pour presse-étoupe - Température de fonctionnement : de -40 °C à +80 °C - Indice de protection : IP65
MATÉRIAUX - Corps et couvercle : aluminium moulé sous pression enduit de poudre de polyester. - Indicateur : polycarbonate résistant aux UV et auto-extinguible classe V0 - Arbre : acier inoxydable - Vis : acier inoxydable
CERTIFICATIONS - ATEX: II3D Ex tD A22 IP65 T85°C - D’autres certificats peuvent être fournis sur demande - Certifié jusqu'à SIL 3

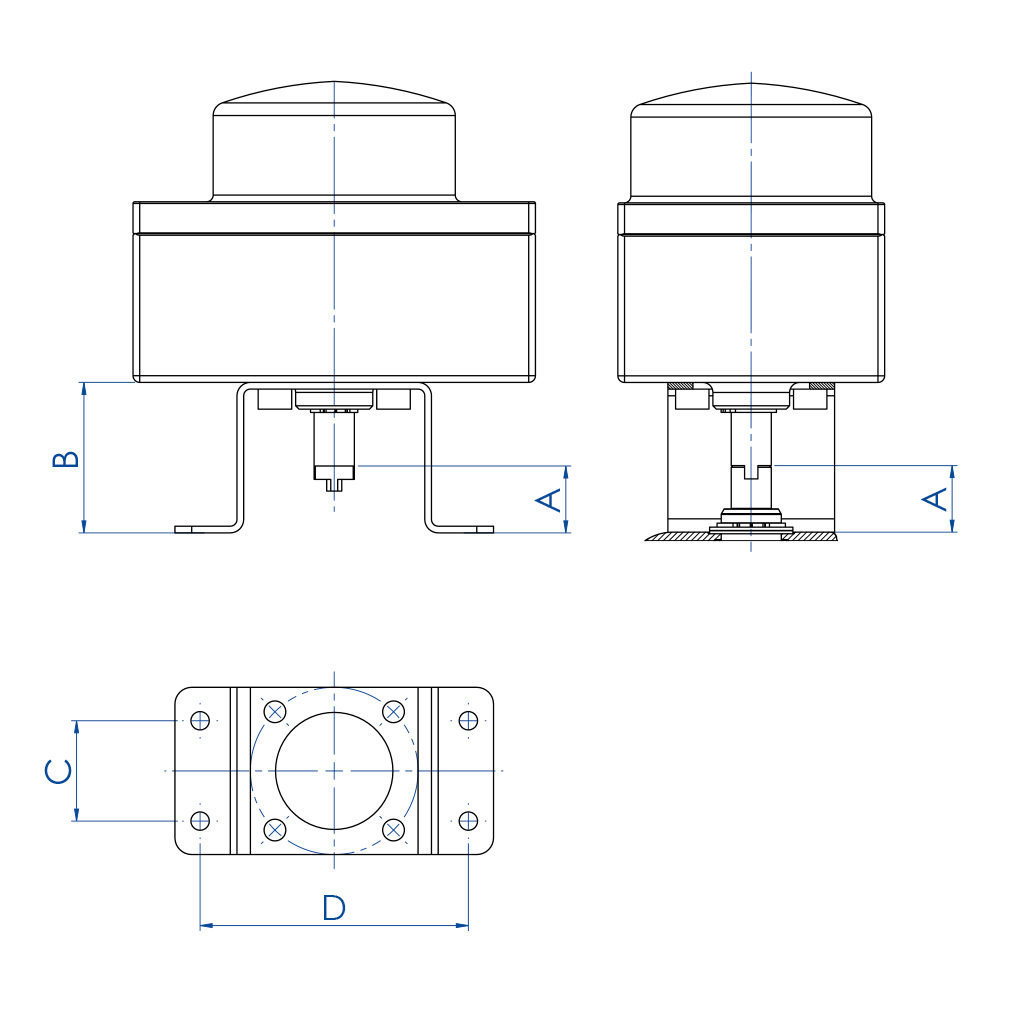

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE KSIB - KSIF - KS3F
TYPE DE SUPPORT*
DESCRIPTION
0
Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
1
Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
3
Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
4

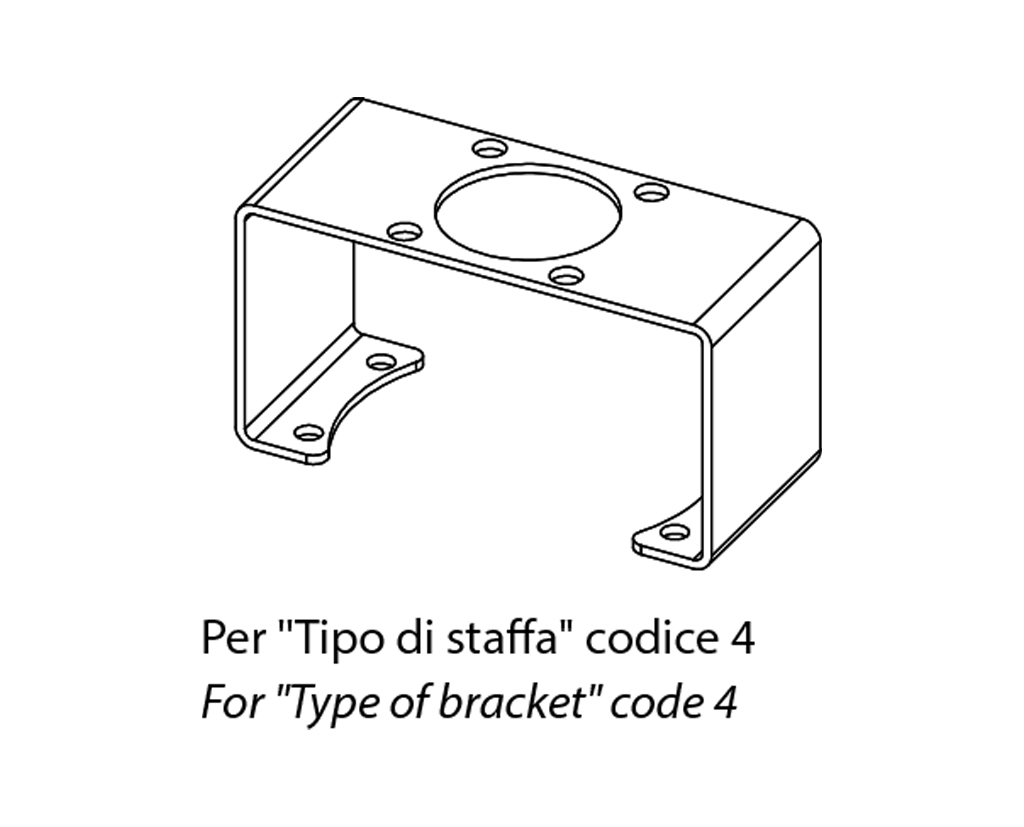

Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
5
Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code OMAL.
POUR ACTIONNEURS EN ALUMINIUM
MESURE
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
Code
KCPN1015
KCPN1060
KCPN2060
KCPN1A04
Type de support
1
3
4
5
A (mm)
20
30
30
30
B (mm)
45
55
55
55
C (mm)
30
30
30
30
D (mm)
80
80
80
130
POUR ACTIONNEURS EN ACIER INOX
MESURE
DA15**÷DA30** SR15**
DA60 SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
Code
KCPN0015
KCPN1060
KCPN2060
Type de support
0
0
3
4
A (mm)
20
20
30
30
B (mm)
45
45
55
55
C (mm)
25
25
30
30
D (mm)
50
50
80
80
** Après utilisation de l'interface pour l'actionneur KBVI4015
FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***
Description
Remarques
1
1/2” NPT
Sur demande
2
M 20x1,5
STANDARD
*** Dans le code du boîtier, le type de filetage figure en 8e position. PRESSE-ÉTOUPES : Non inclus.
