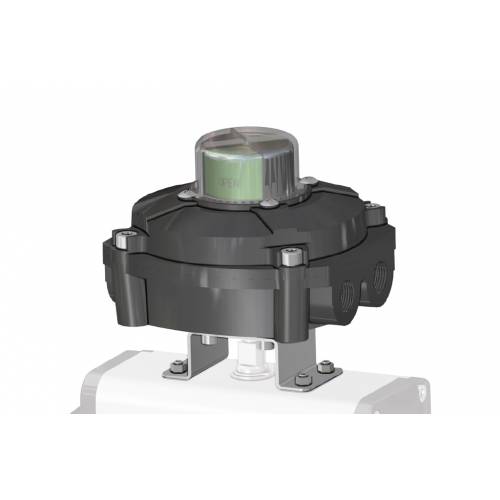

KS2L ATEX en aluminium avec indicateur visuel

II2GD Exd IIC T6

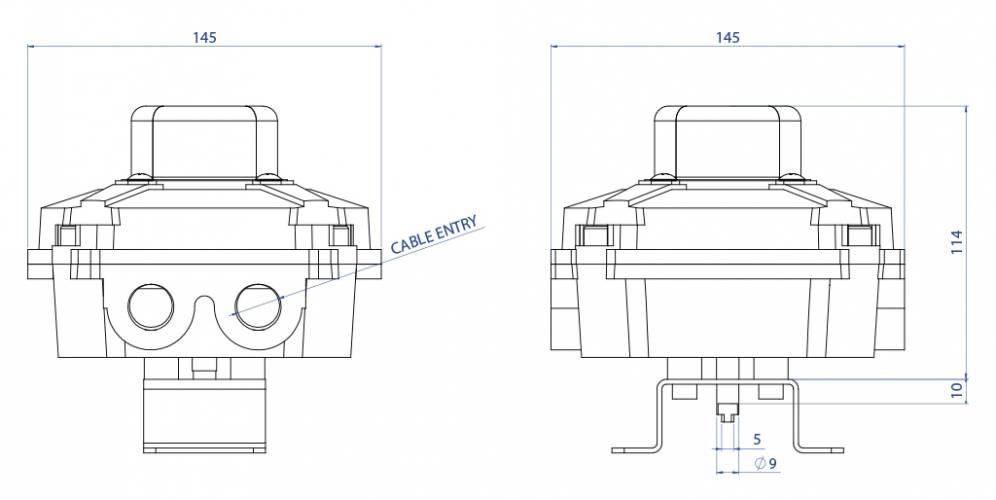

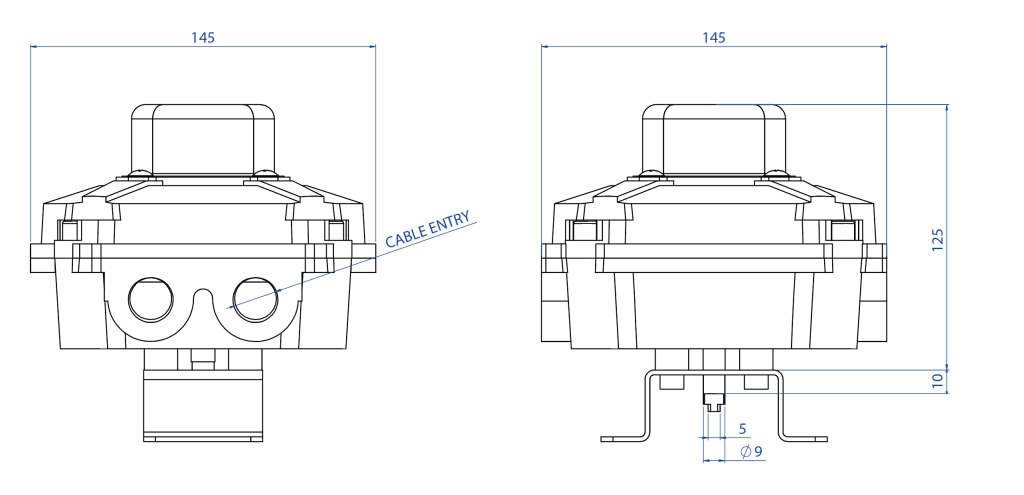

KS2L ATEX en aluminium avec indicateur visuel

CARACTÉRISTIQUES PRINCIPALES
- Conçu pour vérifier facilement la position visuelle et électrique de chaque vanne, y compris depuis de longues distances.
- Construit selon les normes VDI/VDE 3845. (EN15714-3)
- Il peut contenir deux fins de course pour la signalisation à la fois mécanique « SPDT » et de proximité.
- Réglage précis des cames grâce au système « nervuré ».
- Bornier à 10 positions.
- 2 connexions électriques filetées pour presse-étoupe.
- Température de fonctionnement standard : -20 °C à +60 °C (NBR)
- Indice de protection : IP66/67.

MATÉRIAUX
- Corps et couvercle : aluminium moulé sous pression à faible teneur en cuivre revêtud'une double couche de peinture époxy noire*.
- Indicateur : polycarbonate et ABS.
- Arbre : acier inoxydable.
- Vis : acier inoxydable.

* Sur demande, également disponibles en acier inox CF8M.

CERTIFICATIONS
- Déclaration CE de conformité, sur demande
- ATEX, IEC Ex II2GD Exd IIC T6
- Certifié jusqu'à SIL 2

TYPES DE FINS DE COURSE ENFERMES DANS LES BOITIERS KS2L

CODE*
DESCRIPTION
VERSION
CONNEXION ÉLECTRIQUE
M2
Microrupteurs électromécaniques SPDT avec contacts en argent (OMRON D3V ou CHERRY D44)

Max: 250 Vac 11A -250 Vdc 0.3A
De série
S1
Microrupteurs de proximité magnétiques SPDT HSR 834 W

Max: 240 Vac 0.416A -240 Vdc 0.416A - 33 Vdc 3A
Sur demande
42
Microrupteurs électromécaniques SPTD avec contacts dorés (HONEYWELL V7)

Max: 250 Vac 11A
Sur demande
73
Microrupteurs de proximité amplifiés 3 fils PNP NO P+F NBB2 V3 E2,

10÷30 VDC; 100 mA - opereting current 0 - 100 mA
Sur demande
75
Microrupteurs de proximité amplifiés IFM IS 5026, 2 fils

5÷36 Vdc; 4÷200 mA
Sur demande


REMARQUE : Pour version la DPDT, sur demande 4 x SPDT peuvent être fournis (uniquement pour microrupteurs électromécaniques)

* Dans le code du boîtier, l’abréviation correspondant au type de fin de course utilisé figure en 6e et 7e position.

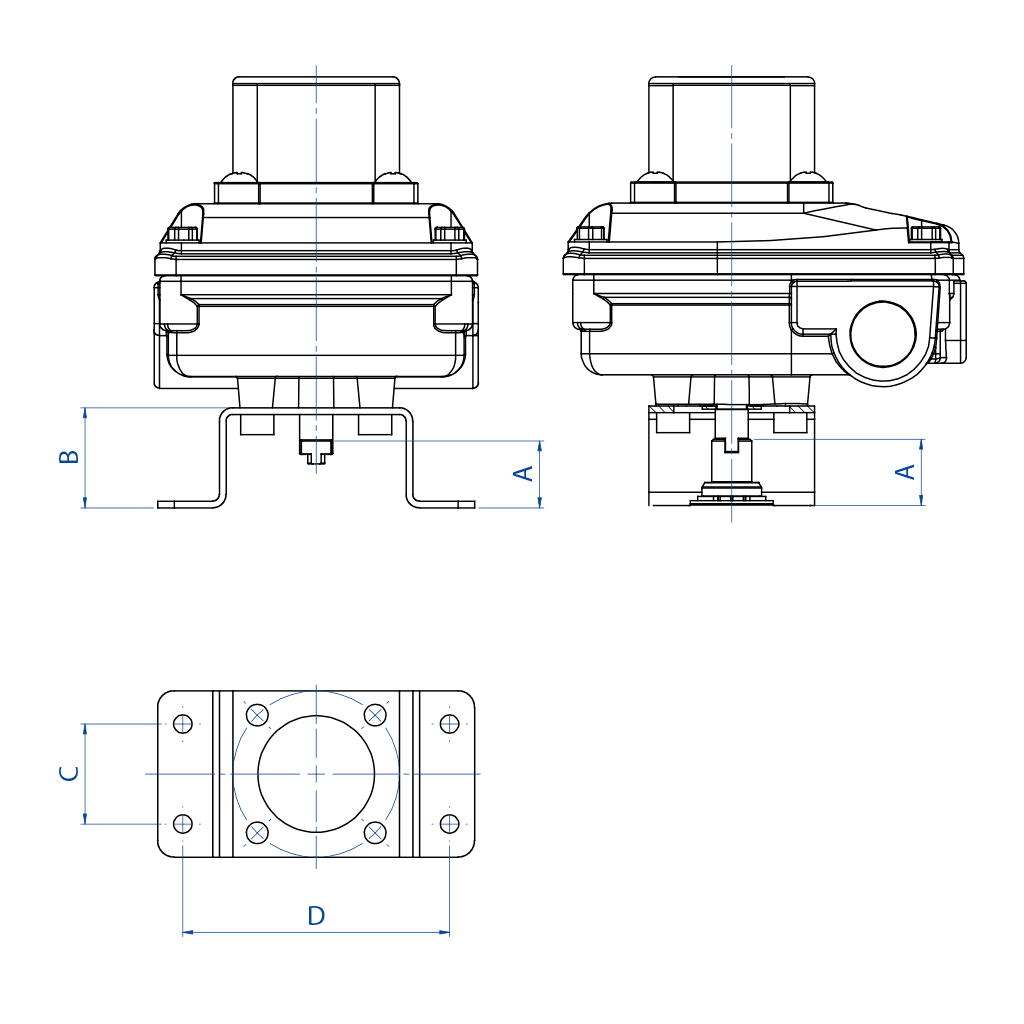

SUPPORT ENTRE ACTIONNEUR ET BOITIER DE FIN DE COURSE

KS3L - KS2L

TYPE DE SUPPORT*DESCRIPTION
0Support NAMUR 25x50x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
1Support NAMUR 30x80x20* (*20 = hauteur arbre actionneur, cote A sur la figure)
3Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)

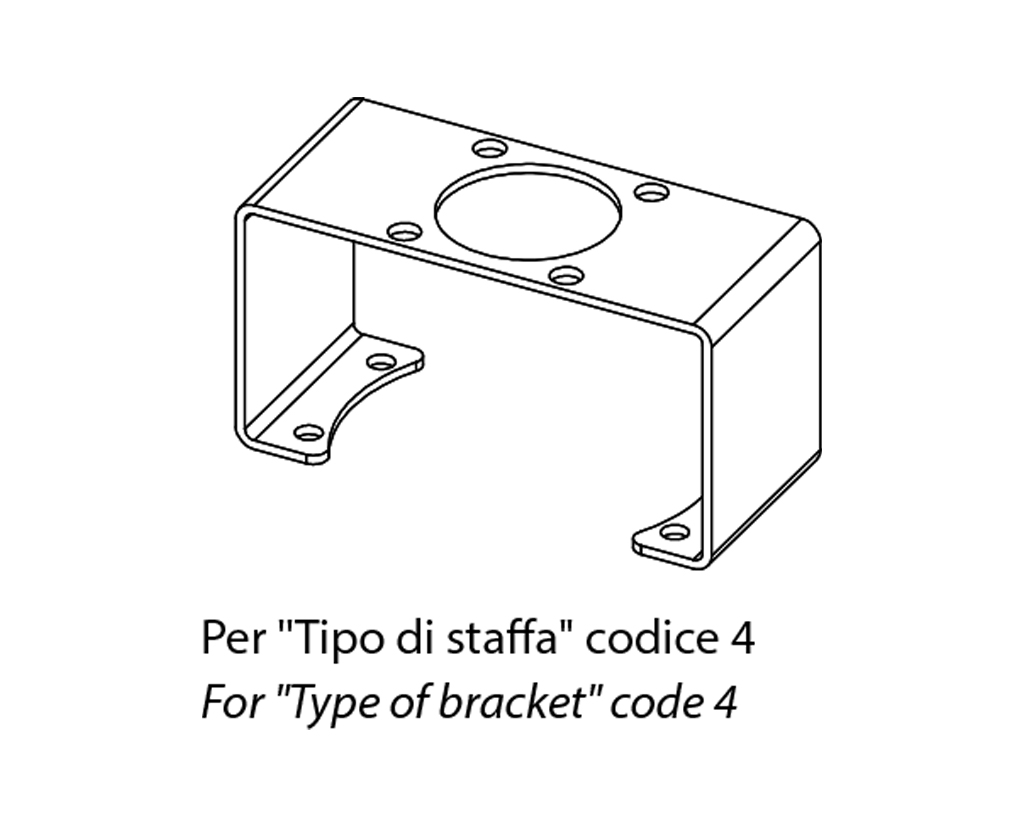

4Support NAMUR 30x80x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
5Support NAMUR 30x130x30* (*30 = hauteur arbre actionneur, cote A sur la figure)
*Le support correspond au dernier caractère du code du boîtier de fin de course. Pour commander uniquement le support, utilisez le code OMAL.

POUR ACTIONNEURS EN ALUMINIUM
MESURE
DAN15÷DAN120 SRN15÷SRN60
DAN180÷DAN960 SRN90÷SRN480
DAN1440÷DAN1920 SRN720÷SRN960
DA2880÷DA8000 SR1440÷SR4000
CodeKCPL1015
KCPL1060
KCPL2060
KCPL1A04
Type de support
1345
A (mm)
20303030
B (mm)
30404040
C (mm)
30303030
D (mm)
808080130

POUR ACTIONNEURS EN ACIER INOX
MESURE
DA15**÷DA30**
SR15**
DA60
SR30
DA120÷DA960 SR60÷SR480
DA1440÷DA1920 SR720÷SR960
CodeKCPL0015KCPL1060
KCPL2060
Type de support
0034
A (mm)
20203030
B (mm)
30304040
C (mm)
25253030
D (mm)
50508080
** Après utilisation de l'interface pour l'actionneur KBVI4015

FILETAGES DU PRESSE-ÉTOUPE DU BOÎTIER
Type de filetage du presse-étoupe***
Description
Remarques
1
1/2” NPT
SUR DEMANDE
2
M 20x1,5
STANDARD
*** Dans le code du boîtier, le type de filetage figure en 8e position.
PRESSE-ÉTOUPES : Non inclus.
